Jak obniżyć bramę garażową i nie zepsuć napędu

Pięciometrowy otwór garażowy to potężny kanał, przez który ucieka ciepło, a zimne powietrze wciska się do wnętrza bez żadnego oporu. Niewłaściwie obrobione ościeża bramy zamieniają garaż w najsłabsze ogniwo domu pod względem termiki, co odczujesz zarówno przy rachunkach za ogrzewanie, jak i przy kondensacji pary wodnej na nadwoziu samochodu. Wklejenie glifów i docieplenie skrzydła od wewnątrz to praca, którą spokojnie wykonasz sam, pod warunkiem że rozumiesz kolejność warstw, dobierzesz właściwe materiały i nie przeciążysz panelu napędu. Poniżej znajdziesz kompletną ścieżkę od pomiaru otworu po ostatnią warstwę siatki zbrojącej, z konkretnymi wymiarami, limitami wagowymi i typowymi kosztami materiałów w przeliczeniu na metr kwadratowy.

• Glify i ościeża wokół otworu bramy
• Wklejanie styropianu w bramę garażową krok po kroku
• Docieplenie segmentowej bramy od wewnątrz
• Najczęstsze błędy przy obróbce bramy 5 m
• Wykończenie glifów i detale
• Kosztorys prac w przeliczeniu na bramę 5 m

Glify i ościeża wokół otworu bramy

Glif to obramowanie otworu w ścianie, które przechodzi z lica muru do wewnętrznej płaszczyzny ościeżnicy. W bramie garażowej pełni trzy funkcje naraz: zamyka styk muru z ramą, maskuje piankę montażową i tworzy ciągłą warstwę termoizolacji, przez którą nie przedostaje się mostek termiczny. Bez glifów nawet najlepsza brama segmentowa o współczynniku U ≈ 1,0 W/m²K będzie przepuszczała zimno przez betonowy lub silikatowy wieniec otaczający otwór.

Materiał glifów dobiera się do warstwy ściany, nie do widzimisię wykonawcy. Przy ścianie jednowarstwowej z betonu komórkowego sprawdza się EPS 70 fasada w grubości od 5 do 8 cm, ponieważ jego λ wynosi 0,038 W/mK i dorównuje termoizolacyjności samego muru. Przy ścianie dwuwarstwowej lepiej użyć XPS-u o λ 0,032 W/mK, który jest twardszy i nie ugina się pod dociskiem listwy przyściennej. Tynk mozaikowy na glifie to częsty wybór wizualny, ale warto pamiętać, że cienkowarstwowy tynk sam w sobie nie izoluje, a jedynie zamyka warstwę styropianu.

Profile PVC działają inaczej niż styropian, ponieważ nie wymagają kleju i nie chłoną wilgoci, ale mają znacznie gorszy współczynnik λ (około 0,17 W/mK). Montuje się je tam, gdzie zależy Ci na szybkim efekcie estetycznym i nie przeszkadza Ci gorsza izolacyjność. W bramach o wysokości 2,5 m profile PVC wymagają precyzyjnego łączenia narożników pod kątem 45°, bo inaczej szczelina dylatacyjna będzie widoczna.

Wymiary glifów pod bramę 5 m

Szerokość glifu mierzy się od lica muru do wewnętrznej krawędzi ościeżnicy i zwykle wynosi od 25 do 40 cm. Wysokość nawiązuje do wysokości nadproża, czyli pasa muru nad bramą, który w domach jednorodzinnych rzadko schodzi poniżej 20 cm. Przy bramie segmentowej zostawia się dodatkowo 30 mm luzu po każdej stronie skrzydła, bo panel w trakcie pracy odkształca się cieplnie i mechanicznie.

Nie stosuj EPS-u grafitowego bez osłony, jeśli brama stoi od strony południowej. Ciemny styropian osiąga latem temperaturę powierzchni 70°C i odkształca się pod wpływem ciepła. W takiej sytuacji lepiej postawić na biały EPS lub XPS, który zachowuje geometrię mimo silnego nasłonecznienia.

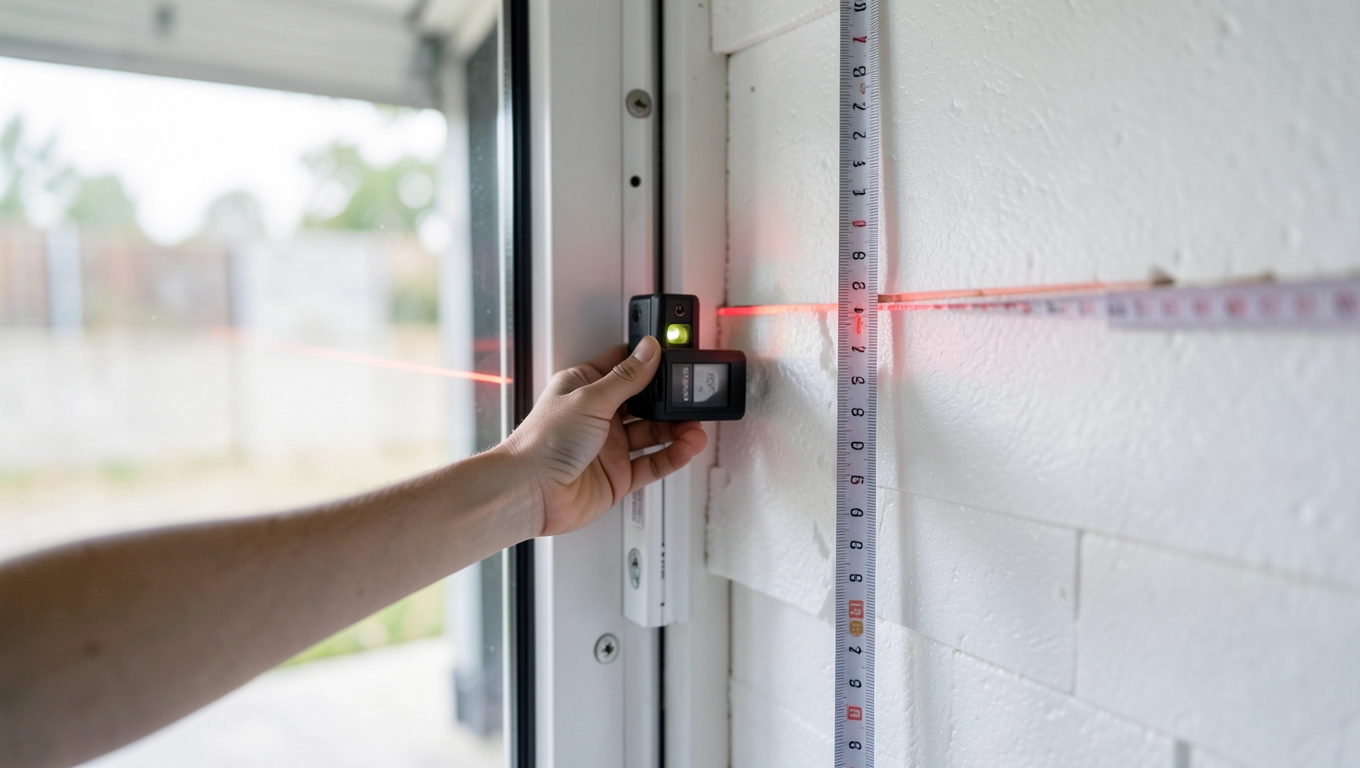

Wklejanie styropianu w bramę garażową krok po kroku

Pomiar otworu zaczynaj od sprawdzenia pionów ościeżnic laserem, nie poziomicą 60 cm, bo przy bramie 2,5 m jej dokładność bywa zbyt niska. Każde odchylenie od pionu większe niż 5 mm na metr oznacza, że glify trzeba będzie przycinać klinowo, a to komplikuje zarówno klejenie, jak i estetykę narożników. Zanotuj trzy wymiary: szerokość w nadprożu, szerokość przy posadzce i wysokość po obu stronach.

Powierzchnię muru oczyść z resztek zaprawy, kurzu i luźnych fragmentów tynku, ponieważ klej poliuretanowy wymaga stabilnego podłoża. Gruntowanie szczególnie ważne przy bloczkach silikatowych, które wchłaniają wodę z kleju tak szybko, że nie zdąży on rozwinąć przyczepności. Środek gruntujący nakładaj wałkiem, nie pędzlem, bo pędzel zostawia ślady i pomija zagłębienia.

Montaż płyt

Płyty docinasz nożem termicznym, nie zwykłym nożem do tapet, bo cięcie na zimno kruszy krawędzie i pogarsza przyleganie do muru. Klej nakładaj pasmowo po obwodzie płyty w odległości 2-3 cm od krawędzi, plus 3-5 punktów w środku, bo taki rozkład masy kleju zapobiega wyginaniu się płyty podczas wiązania. Dociskaj płytę łatą, nie dłonią, żeby siła rozkładała się równo na całej powierzchni.

Kotwy talerzowe z trzpieniem stalowym wbijaj po 24 godzinach od klejenia, nigdy wcześniej, bo klej poliuretanowy potrzebuje pełnego cyklu wiązania, zanim mechaniczne mocowanie przejmie obciążenia. Na jedną płytę glifu wystarczą 4 kotwy: po jednej w każdym rogu. Przy nadprożu o szerokości powyżej 30 cm dodaj kotwy w środku płyty.

Szczelinę ruchową między glifem a ościeżnicą bramy wypełnij taśmą rozprężną impregnowaną, bo zwykła pianka montażowa nie kompensuje ruchu panelu przy otwieraniu i po kilku tygodniach zaczyna odpadać. Piankę niskoprężną stosuj wyłącznie od strony muru, gdzie nie ma ruchomych elementów.

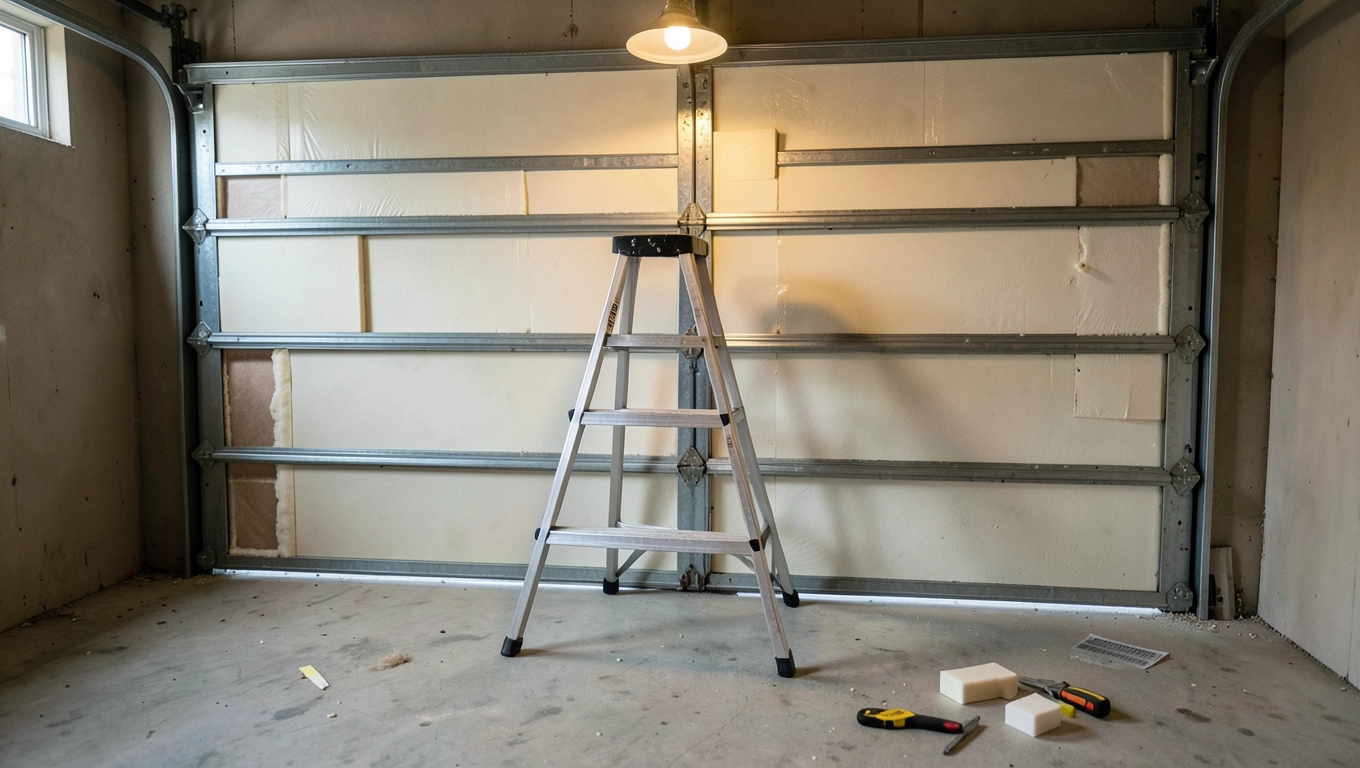

Docieplenie segmentowej bramy od wewnątrz

Docieplanie panelu od wewnątrz ma sens tylko w bramach stalowych, których sekcje są profilowane i tworzą sztywną kratownicę. W drzwiach aluminiowych z przeszkleniami wklejanie styropianu zaburzy cyrkulację powietrza między szybami i spowoduje kondensację w przestrzeni wewnętrznej. W bramach drewnianych izolacja od wewnątrz grozi pęcznieniem i paczeniem desek, więc tam lepiej ocieplać od strony garażu dodatkową warstwą na stelażu.

Ciężar izolacji ma znaczenie, bo napęd dobierany jest do masy skrzydła. Każdy metr kwadratowy styropianu EPS o grubości 5 cm waży około 1,5 kg, więc brama 5 × 2,1 m zyskuje dodatkowe 15 kg. Jeśli producent dopuszcza obciążenie panelu do 5 kg/m², zostaje Ci jeszcze zapas na cięższą warstwę, ale przekroczenie tego limitu oznacza przyspieszone zużycie sprężyny skrętnej.

Klejenie i zabezpieczenie warstwy

Klej montażowy rozprowadź pasmowo wzdłuż żeber profilowania panelu, bo tam jest największa sztywność i najlepsze podparcie dla styropianu. Po przyłożeniu płyty dociśnij ją łatą, by klej rozłożył się równomiernie. Przy panelach z przetłoczeniami niskimi (do 20 mm) płyta musi mieć grubość mniejszą niż głębokość tłoczenia, żeby nie kolidowała z sąsiednimi sekcjami.

Listwa montażowa z PVC lub aluminium przykręcona wzdłuż dolnej krawędzi każdej sekcji zapobiega zsuwaniu się płyty pod wpływem drgań bramy. Wiercenie otworów w panelu ograniczaj do minimum, bo każdy otwór to mostek termiczny i potencjalne miejsce korozji. Jeśli producent dopuszcza montaż na uchwytach samoprzylepnych, jest to bezpieczniejsze niż wkręty.

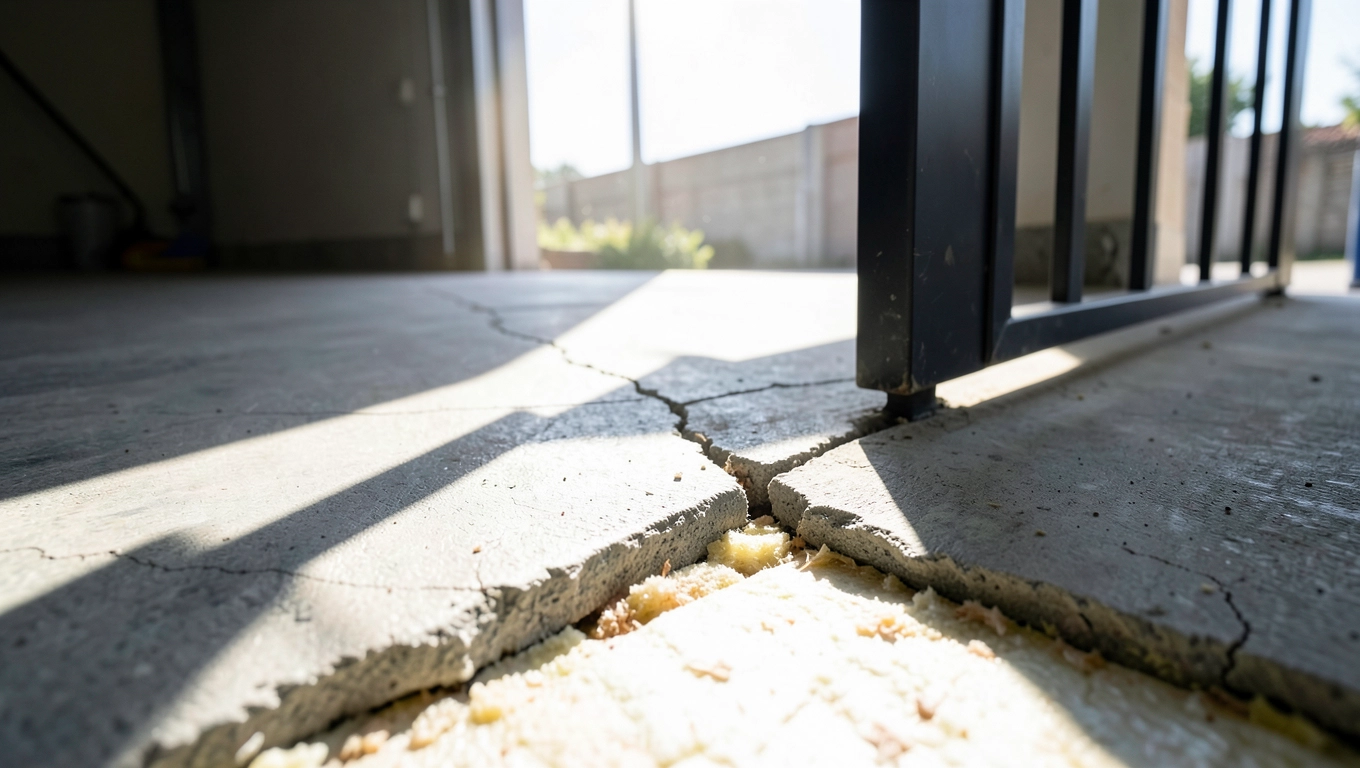

Najczęstsze błędy przy obróbce bramy 5 m

Pierwszy grzech ekip to brak dylatacji na połączeniu glifu z posadzką. Betonowa wylewka pracuje inaczej niż ściana i przy bramie 5 m różnica termiczna potrafi rozsadzić styropian przy styku z podłogą. Rozwiązaniem jest paska XPS o grubości 1 cm wklejony między glifem a posadzką, który kompensuje ruch i nie przepuszcza wilgoci.

Drugi błąd to zbyt cienka warstwa kleju, a właściwie jego brak na krawędziach płyty. Gdy klej nakłada się tylko punktowo, pod płytą tworzą się puste przestrzenie, w których krąży powietrze. Cyrkulacja wymusza kondensację pary wodnej, a ta z kolei rozkład styropianu i rozwój grzybów. Pasmo kleju dookoła płyty to nie ozdobnik, lecz uszczelnienie.

Trzeci problem to pomijanie zbrojenia narożników glifu. Narożnik bez listwy aluminiowej z siatką wytrzyma może dwa sezony, ale po trzeciej zimie zacznie pękać wzdłuż przekątnej. Listwa narożna 25 × 25 mm z siatką zbrojącą 145 g/m² kosztuje kilka złotych za metr, a oszczędza wymianę całego glifu.

Czwartą pułapką jest montaż glifów przed zakończeniem elewacji. Jeśli glify są już obrobione, a ekipa od elewacji przyjdzie później i uszkodzi narożnik, naprawa będzie wymagała zerwania tynku dookoła otworu. Kolejność prac powinna wyglądać tak: montaż bramy, wklejenie glifów, zbrojenie, tynk elewacji, a dopiero na końcu malowanie glifów.

Przy bramie 5 m i napędzie o udźwigu 80 kg sprawdź, czy suma masy skrzydła, izolacji i glifów nie przekracza 120 kg. Producent zwykle podaje ten limit w karcie technicznej, a jego przekroczenie kończy się wymianą sprężyny po pierwszym sezonie.

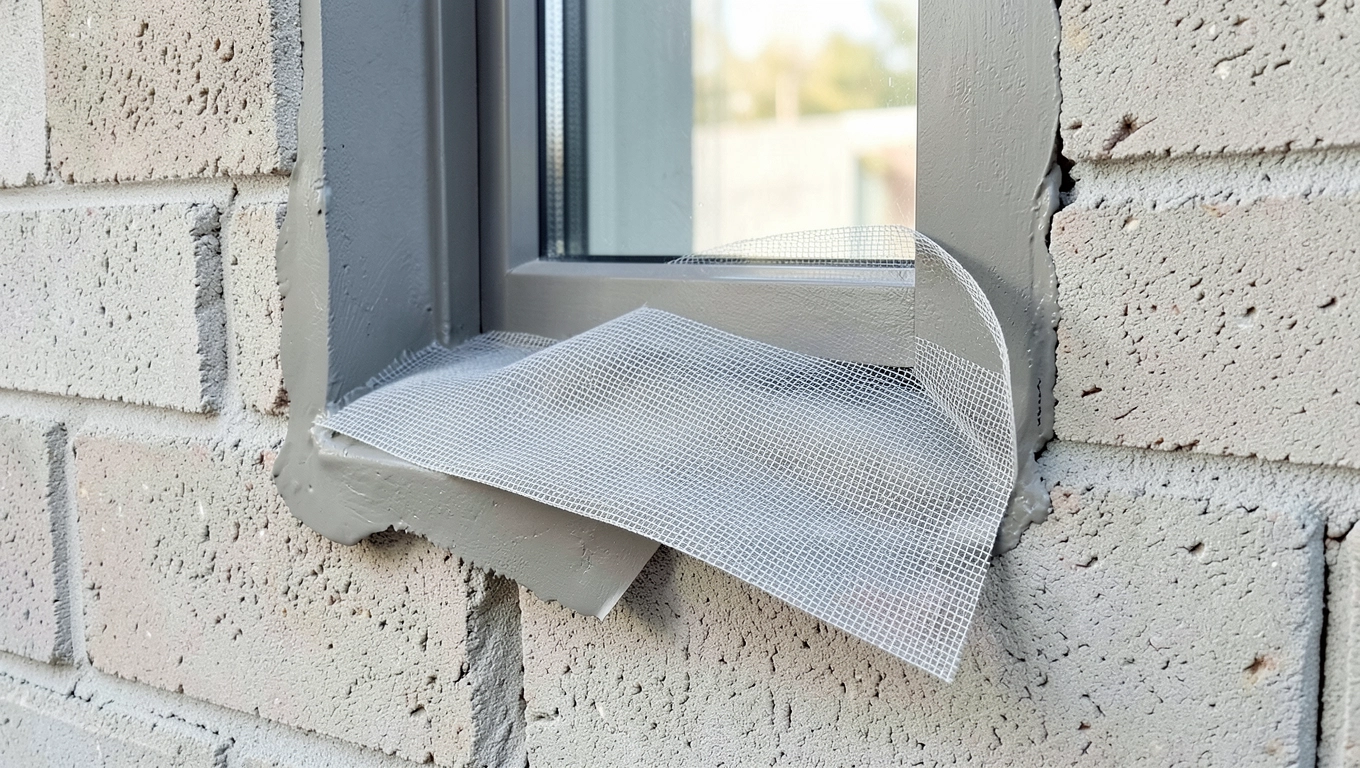

Wykończenie glifów i detale

Siatka zbrojąca 145 g/m² zatopiona w kleju mineralnym to podstawa pod tynk cienkowarstwowy. Siatka musi zachodzić na mur poza glifem co najmniej 10 cm, bo inaczej na granicy glifu i ściany pojawi się rysa. Klej rozprowadź pacą zębatą 8 mm, a siatkę wtapiaj ruchami od środka do krawędzi, żeby nie marszczyła się pod naciskiem.

Tynk mozaikowy na glifie wygląda efektownie, ale w bramach narażonych na uszkodzenia mechaniczne lepiej sprawdza się tynk akrylowy lub silikonowy. Tynk mozaikowy (kamyczkowy) jest odporny na ścieranie, ale trudny do naprawy punktowej, bo każda łata różni się odcieniem od reszty. Tynk cienkowarstwowy mineralny wymaga malowania farbą elewacyjną, za to łatwo go odświeżyć po kilku sezonach.

Farba na glifie powinna mieć współczynnik odbicia światła (LRV) powyżej 30, bo ciemne kolory nagrzewają się i obciążają klej. Czarne bramy segmentowe to osobny przypadek, w którym glif i tak mocno się nagrzewa od promieniowania odbitego, więc warto rozważyć zwiększenie grubości kleju elastycznego lub zastosowanie pasa XPS-u zamiast EPS-u.

Kontrola szczelności

Po zakończeniu prac sprawdź szczelność za pomocą anemometru lub świecy dymnej. Przy zamkniętej bramie zapal świecę w odległości 30 cm od glifu i obserwuj płomień. Jeśli odchyla się w stronę garażu, glif nie domyka i pianka montażowa pod listwą wymaga uzupełnienia. Powtórz test po 24 godzinach, bo pianka rozpręża się z opóźnieniem.

Szczelność połączenia glifu z posadzką sprawdzisz wężem ogrodowym. Polej glif od strony muru wodą przez 10 minut i obserwuj, czy woda przedostaje się pod glif do garażu. Jeśli tak, dylatacja wymaga poprawki i dodatkowej warstwy masy uszczelniającej. Pamiętaj, że mostek termiczny przy posadzce odpowiada za 15-20% strat ciepła przez bramę.

Kosztorys prac w przeliczeniu na bramę 5 m

Dla bramy o wymiarach 5 × 2,5 m powierzchnia glifów to około 12 m². Koszt materiałów przy użyciu EPS 70 fasada 5 cm oscyluje w granicach 600-900 PLN bez robocizny. Dodając klej poliuretanowy, kotwy, siatkę i tynk, suma rośnie do 1200-1700 PLN. Przy XPS-ie wydatki skaczą o 50%, ale trwałość rośnie o kilkanaście lat.

Robocizna przy zleceniu ekipie to dodatkowe 1000-1800 PLN w zależności od regionu. W praktyce samodzielne wklejenie glifów zajmuje 2 dni robocze, a docieplenie panelu od wewnątrz kolejne pół dnia, więc oszczędność jest namacalna, jeśli masz podstawowe narzędzia i odrobinę doświadczenia.

Nie zlecaj obróbki bramy ekipie, która montuje ją po raz pierwszy. Brama segmentowa wymaga znajomości luzów, naporów sprężyny i ograniczników, a przypadkowe uszkodzenie panela grozi utratą gwarancji producenta, która w popularnych systemach wynosi od 5 do 10 lat.

Normy i przepisy

Projektowanie izolacji bram garażowych w budynkach mieszkalnych opiera się na normie PN-EN ISO 14683 dotyczącej mostków termicznych oraz Warunków Technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.). Współczynnik U dla bramy garażowej w domu energooszczędnym nie powinien przekraczać 1,3 W/m²K, a w domu pasywnym zbliża się do 0,8 W/m²K.

Glify i ościeża nie są elementem konstrukcyjnym, więc nie wymagają osobnego pozwolenia ani zgłoszenia, ale ich montaż trzeba skoordynować z inspektorem nadzoru, jeśli prace prowadzone są w ramach większej inwestycji. Warto też zachować faktury i deklaracje właściwości użytkowych materiałów, bo bez nich nie udowodnisz osiągnięcia zakładanego U podczas odbioru domu.

Dobór materiałów i kolejność warstw decydują o trwałości glifów bardziej niż grubość izolacji. Płyta XPS w zbyt cienkiej warstwie, ale prawidłowo zamontowana, przetrwa dłużej niż 10 cm EPS-u klejonego punktowo na zakurzone podłoże.

Skompletuj listę zakupów, ustaw poziomicę laserową na statywie i zacznij od pomiaru trzech wysokości ościeżnicy. Każdy kolejny krok wynika z poprzedniego, a pominięcie któregokolwiek oznacza powtórkę za 5-7 lat. Jeśli planujesz obniżyć samą bramę (skrócić skrzydło od dołu), skonsultuj to z producentem, bo ingerencja w panel segmentowy bez jego zgody unieważnia gwarancję i może naruszyć wyważenie sprężyny skrętnej. Realny spadek wysokości w świetle przejazdu osiągniesz nie przez skracanie skrzydła, lecz przez podniesienie posadzki lub obniżenie nadproża, co zawsze wymaga projektu konstrukcyjnego i nadzoru kierownika budowy.

Źródła danych i przepisów: PN-EN ISO 14683 (mostki termiczne), Warunki Techniczne 2019 (Dz.U. 2019 poz. 1065), karty techniczne producentów bram segmentowych, normy PN-EN 13241-1 dotyczące bram przemysłowych i garażowych, dane rynkowe cen materiałów budowlanych 2024/2025 (serwis Kalkulatory Budowlane, analizy cen hurtowni).
