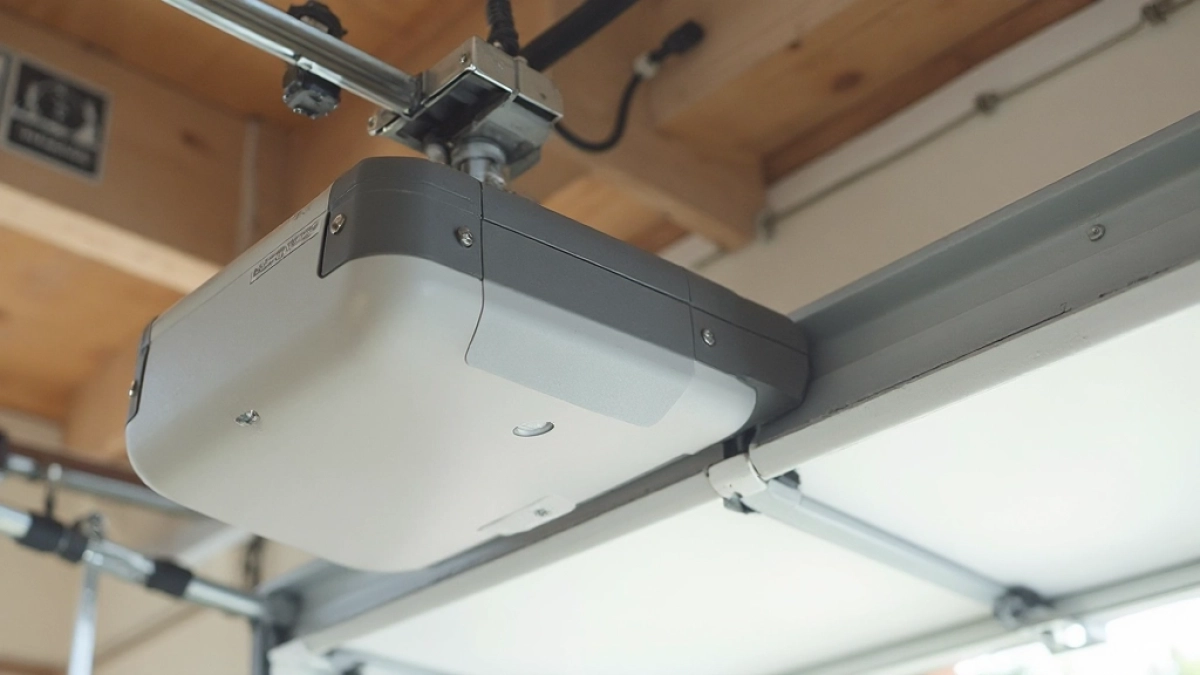

Jak zamontować napęd do bramy garażowej uchylnej? Poradnik

Napęd do bramy garażowej uchylnej montuje się w trzech etapach. Najpierw mocujesz szynę z ramieniem i ogranicznikami pod sufitem (w modelach dedykowanych sam napęd trafia na skrzydło), potem instalujesz silnik z akcesoriami i zasilaniem, a na końcu programujesz piloty i testujesz pełny cykl. Do garażu przy domu wybiera się zwykle napęd o sile 400-1200 N: dla garażu jednostanowiskowego najczęściej wystarcza 400-800 N, dla dwustanowiskowego lepiej szukać około 1000 N lub więcej. Samodzielny montaż jest realny dla osoby, która sprawnie wierci, mierzy i poziomuje, a zlecenie go fachowcowi to wydatek rzędu kilkuset złotych.

• Czy do bramy uchylnej można zamontować napęd?
• Jak przygotować bramę garażową uchylną do montażu napędu?
• Jaki napęd wybrać: siła, rodzaj naciągu i czas otwierania
• Jakie narzędzia są potrzebne do montażu napędu?
• Jak zainstalować napęd do bramy uchylnej krok po kroku?
• Co zrobić, gdy pod sufitem brakuje miejsca na szynę?
• Ile kosztuje montaż napędu do bramy garażowej uchylnej?
• Najczęstsze błędy przy montażu napędu do bramy uchylnej
• Jak dbać o napęd po montażu?

Czy do bramy uchylnej można zamontować napęd?

Tak. Brama uchylna jest pod tym względem najmniej wymagająca: można ją zautomatyzować praktycznie dowolnym napędem do bram garażowych, czego nie da się powiedzieć o bramach skrzydłowych czy segmentowych bocznych. Warunkiem jest dopasowanie napędu do parametrów bramy, czyli jej ciężaru i wymiarów, które producent podaje w specyfikacji urządzenia.

Do wyboru są dwa typy konstrukcji. Uniwersalny napęd sufitowy ma szynę zamocowaną pod sufitem garażu, po której przesuwa się ramię ciągnące skrzydło. Napęd zaprojektowany specjalnie dla bram uchylnych montuje się bezpośrednio na skrzydle, od wewnątrz garażu, a nie pod sufitem.

Jak przygotować bramę garażową uchylną do montażu napędu?

Przed montażem brama musi chodzić ręcznie płynnie, bez zacięć, skrzypienia i luzów, a miejsce nad otworem i sufit muszą sztywno utrzymać szynę oraz silnik. Napęd dobiera się do ciężaru i rozmiaru sprawnej bramy, dlatego usterki mechaniczne usuń przed montażem, zamiast liczyć, że silnik je pokona.

Sprawdź poziomicą, czy rama jest równo osadzona w otworze, i obejrzyj zawiasy oraz rolki pod kątem luzów. Podnieś skrzydło ręcznie: powinno unosić się równo, bez oporu w żadnym punkcie toru. Jeśli brama blokuje się, skrzypi albo opada, wyreguluj naciąg sprężyn wyważających zgodnie z instrukcją producenta bramy. Wyczyść tor jezdny z kurzu i starego smaru, np. szczotką i środkiem odtłuszczającym.

Obejrzyj nadproże i sufit, do którego trafi szyna. Pęknięcia, kruchy beton albo cienkie poszycie oznaczają, że trzeba dobrać inne kotwy lub wzmocnić mocowanie, np. profilem stalowym. Przed wierceniem rozłącz ręczne ryglowanie bramy tak, jak przewiduje instrukcja napędu, i zabezpiecz skrzydło przed przypadkowym opadnięciem. Wiercenie i podłączenia elektryczne najlepiej wykonywać w suchy dzień.

Lista kontrolna przed montażem

• Rama bramy równo osadzona, sprawdzona poziomicą.
• Skrzydło wyważone: daje się podnieść ręcznie bez szarpania i nie opada samo.
• Tor jezdny czysty, rolki i zawiasy bez luzów.
• Nad otworem jest miejsce na szynę i sztywny punkt mocowania jej początku.
• Ciężar i wymiary bramy mieszczą się w specyfikacji wybranego napędu.
• W pobliżu jest zasilanie albo plan, jak je doprowadzić.
• Skrzydło zabezpieczone przed opadnięciem na czas prac.

Jaki napęd wybrać: siła, rodzaj naciągu i czas otwierania

Napęd dobiera się przede wszystkim po sile w niutonach (N) oraz po dopuszczalnym ciężarze lub wymiarze bramy podanym w jego specyfikacji technicznej. Według poradnika Gatigo o montażu napędu do bramy uchylnej napędy do standardowych garaży mają siłę od 400 do 1200 N, przy czym małym i jednostanowiskowym garażom zwykle wystarcza 400-800 N, a przy garażu dwustanowiskowym lepiej celować w około 1000 N lub więcej.

Nie przepłacaj za zapas, którego nie wykorzystasz. Duża część drogich napędów o wysokiej sile to urządzenia do bram przemysłowych i konstrukcji o dużych wymiarach i wadze, więc w prywatnym garażu ich możliwości zostaną niewykorzystane.

Czas otwierania i zamykania większości napędów wynosi 15-30 sekund i dla prywatnego garażu jest to wartość optymalna. W części modeli da się go w pewnym zakresie regulować.

Łańcuch czy pasek?

Oba rodzaje naciągu są trwałe i bezpieczne. Łańcuch to starsze rozwiązanie: napęd bywa tańszy, ale pracuje głośno i wymaga okresowego smarowania. Pasek jest cichszy, co ma znaczenie zwłaszcza wtedy, gdy garaż przylega do domu.

Jakie funkcje napędu się przydają?

• Łagodny dobieg: napęd zwalnia, gdy skrzydło zbliża się do położeń krańcowych. Brama pracuje ciszej, a ryzyko jej uszkodzenia maleje.
• Ręczne rozsprzęglenie i akumulator: przy braku prądu musisz móc otworzyć i zaryglować bramę ręcznie; akumulator awaryjny dostępny w części modeli pozwala jeszcze przez jakiś czas korzystać z automatyki.
• Wykrywanie przeszkód: czujniki w napędzie lub współpraca z fotokomórkami zatrzymują bramę, gdy w jej świetle pojawi się przeszkoda.
• Sterowanie z systemu smart home: część modeli pozwala programować pracę bramy i sterować nią zdalnie, np. ze smartfona.

Części montażowe i sam napęd są w zestawie, ale fotokomórki czy lampę ostrzegawczą czasem trzeba dokupić osobno. Sprawdź to przed zakupem, żeby nie przerywać montażu.

Jakie narzędzia są potrzebne do montażu napędu?

Wystarczy zestaw domowego majsterkowicza: wiertarka, wkrętarka, młotek, poziomica, taśma miernicza i komplet kluczy. Do tego stabilna drabina, kotwy lub kołki dobrane do podłoża oraz okulary ochronne i rękawice.

• Wiertarka udarowa z wiertłami do betonu; średnicę wierteł dobierz do kotew z zestawu lub zaleconych w instrukcji.
• Wkrętarka oraz klucze płaskie, nasadowe i imbusowe do mocowania szyny i silnika.
• Poziomica (laserowa ułatwia wyznaczenie linii na suficie), taśma miernicza, marker.
• Stabilna drabina lub rusztowanie do pracy pod sufitem.
• Kotwy rozporowe lub chemiczne i śruby, jeśli te z zestawu nie pasują do podłoża.
• Smar do łańcucha, gdy napęd ma naciąg łańcuchowy.
• Multimetr do sprawdzenia zasilania, jeśli znasz się na elektryce.
• Okulary ochronne i rękawice na czas wiercenia.

Jak zainstalować napęd do bramy uchylnej krok po kroku?

Montaż napędu sufitowego składa się z trzech etapów: mocowania szyny z ramieniem i ogranicznikami, instalacji silnika z akcesoriami oraz programowania i testów. Kolejność czynności, wymiary i punkty mocowania zależą od modelu, dlatego pracuj według instrukcji dołączonej do napędu.

1. Wyznacz i oznacz na nadprożu oraz suficie punkty mocowania szyny w miejscu wskazanym przez instrukcję.
2. Zamocuj szynę, ramię ciągnące bramę i ograniczniki otwarcia.
3. Zamontuj silnik, zwykle na końcu szyny, i napnij łańcuch lub pasek.
4. Połącz wózek lub ramię z uchwytem na górnej krawędzi skrzydła i sprawdź ruch ręcznie.
5. Zamontuj odbiornik, panel z przyciskami, fotokomórki i lampę ostrzegawczą.
6. Podłącz napęd do sieci.
7. Uruchom pełny cykl pracy, sparuj piloty, ustaw funkcje i przetestuj zabezpieczenia.

Mocowanie szyny napędowej

Szyna biegnie od nadproża w głąb garażu, równolegle do toru jezdnego bramy. Odstęp szyny od krawędzi skrzydła, jej długość i rozstaw wieszaków podaje producent: dopasuj je do skoku Twojej bramy. Wywierć otwory, osadź kotwy i przykręć wsporniki, sprawdzając poziomicą prostoliniowość szyny na całej długości.

Najsztywniej musi być zamocowany początek szyny przy nadprożu, bo to on przenosi siłę od bramy, a wieszaki sufitowe tylko utrzymują prowadnicę w pozycji. Po zamocowaniu podłącz wózek do uchwytu na skrzydle i kilka razy przesuń bramę ręcznie, żeby wykluczyć tarcie. W starszych garażach ze słabym stropem wzmocnij miejsce mocowania profilem stalowym.

Montaż silnika i naciągu

Silnik montuje się zwykle na końcu szyny, w głębi garażu; w niektórych konstrukcjach trafia na skrzydło bramy. Dokręć jego śruby momentem podanym w instrukcji i ustaw naciąg łańcucha lub paska według zaleceń producenta: zbyt luźny naciąg powoduje hałas, zbyt mocny przyspiesza zużycie.

1. Nałóż łańcuch lub pasek na koło silnika i połącz z wózkiem.
2. Naciągnij do ugięcia podanego w instrukcji.
3. Dokręć przeciwnakrętki.
4. Przesuń bramę ręcznie kilka razy i nasłuchuj tarcia; w razie potrzeby popraw ustawienie.

Podłączenie elektryczne napędu

Silnik podłącza się do sieci elektrycznej, a do jego centrali dochodzą odbiornik, panel z przyciskami, fotokomórki i lampa ostrzegawcza. Jeśli przy suficie nie ma gniazda albo trzeba poprowadzić nowy obwód od rozdzielnicy, zleć to elektrykowi, który dobierze zabezpieczenia obwodu zgodnie z instrukcją napędu.

Przewody prowadź w listwie lub rurce wzdłuż sufitu, z dala od ostrych krawędzi i ruchomych części bramy, a połączenia zabezpiecz, np. koszulkami termokurczliwymi. Fotokomórki montuje się po obu stronach otworu, nadajnik naprzeciw odbiornika, na wysokości i według schematu podłączenia z instrukcji. Przy planowaniu zasilania przydadzą się poradniki o tym, jaki kabel do garażu wybrać, oraz o tym, jaka wysokość gniazdek w garażu jest wygodna.

Programowanie i testy po montażu

Najczęściej tuż po uruchomieniu włącza się pełny cykl pracy siłownika, czyli otwarcie i zamknięcie bramy, a potem paruje piloty oraz ustawia i testuje funkcje. Część parametrów, np. szybkość otwierania, można regulować, a funkcje, których nie potrzebujesz, zostawić wyłączone.

• Ustaw położenia krańcowe górne i dolne zgodnie z instrukcją.
• Wyreguluj siłę tak, by brama zatrzymywała się na oporze, zamiast go forsować.
• Sprawdź fotokomórki: połóż przedmiot w świetle bramy i uruchom zamykanie.
• Sprawdź ręczne rozsprzęglenie, zanim zostanie Ci potrzebne przy braku prądu.
• Wykonaj kilka pełnych cykli pilotem, nasłuchując nietypowych dźwięków; luz na łańcuchu wymaga regulacji.
• Powtórz test następnego dnia, gdy elementy się ułożą.

Jeśli po montażu skrzydło zatrzymuje się przed progiem, zanim zmienisz ustawienia napędu, przeczytaj, co robić, gdy brama garażowa nie domyka się do końca.

Co zrobić, gdy pod sufitem brakuje miejsca na szynę?

Napęd da się zamontować także przy niskim suficie lub dużym spadku dachu, ale wymaga to odejścia od typowego układu albo zmian w samej bramie. W dyskusji na forum Elektroda o braku miejsca pod sufitem uczestnicy wskazują trzy drogi.

• Szyna przesunięta w głąb garażu: jeden z użytkowników w garażu blaszanym zaczął szynę dopiero za otwartym skrzydłem, silnik umieścił z tyłu garażu, a do drzwi dorobił element pchająco-ciągnący z profilu zamkniętego. Według niego układ działał bez problemu ponad rok, ale to przeróbka wykonana na własne potrzeby, poza instrukcją producenta.
• Obniżenie bramy, np. do 2 m, żeby zrobić miejsce na prowadnicę.
• Zmiana bramy na segmentową lub rolowaną, ewentualnie z napędem bocznym.

W tej samej dyskusji podkreślono, że początek szyny przenosi całą siłę od bramy, więc jego mocowanie musi być bardzo sztywne, a wieszaki sufitowe tylko utrzymują prowadnicę w pozycji. Wspomniany użytkownik nie wykonał też awaryjnego rozsprzęglenia, bo miał inne wejście do garażu. Jeśli brama jest jedynym wejściem, nie pomijaj tego elementu: przy braku prądu to ręczne rozsprzęglenie lub akumulator pozwalają otworzyć bramę. Przed przeróbkami sprawdź też napędy dedykowane do bram uchylnych, montowane na skrzydle, i wymagania podane w ich instrukcji.

Jakie są wady bramy uchylnej przy automatyzacji?

Główne ograniczenie to miejsce: napęd sufitowy potrzebuje przestrzeni nad otworem i pod sufitem na prowadnicę, a w niskim garażu albo przy mocno opadającym dachu brakuje jej na standardowy montaż. Bramy segmentowe i rolowane, szczególnie z napędem bocznym, lepiej mieszczą się w małej przestrzeni pod sufitem, ale w przykładzie z dyskusji z 2017 r. wyszły drożej: autor wątku porównywał 1700 zł za bramę uchylną i 650 zł za automatykę z około 3400 zł za bramę segmentową w tym samym wymiarze. To ceny sprzed lat z jednej oferty, więc traktuj je wyłącznie jako ilustrację różnicy, nie aktualny cennik.

Ile kosztuje montaż napędu do bramy garażowej uchylnej?

Montaż napędu przez fachowca to wydatek rzędu kilkuset złotych, do którego dochodzi cena samego urządzenia. Robiąc to samodzielnie, oszczędzasz koszt robocizny, ale potrzebujesz narzędzi, czasu i podstawowej wprawy.

Na ostateczną kwotę wpływa model napędu, dokupienie akcesoriów, których nie ma w zestawie (np. fotokomórek czy lampy), oraz to, czy trzeba doprowadzić zasilanie do garażu albo wzmocnić sufit. Konkretną cenę ustal na podstawie wyceny instalatora dla Twojej bramy i garażu.

Samodzielny montaż czy fachowiec?

Samodzielny montaż jest możliwy, a niektórzy producenci projektują napędy z myślą o nim i dołączają szczegółowe instrukcje. Wymaga jednak wiercenia, przykręcania, wbijania, mierzenia i liczenia, więc sprawdzi się u osoby, dla której wiertarka, wkrętarka, poziomica i klucze nie są problemem.

Fachowiec wykona montaż sprawnie i oszczędzi Ci czasu oraz nerwów. To rozsądny wybór, gdy brakuje miejsca pod sufitem, strop wymaga wzmocnienia albo w garażu trzeba poprowadzić nową instalację elektryczną.

Najczęstsze błędy przy montażu napędu do bramy uchylnej

Większość problemów po montażu wynika z pominięcia przygotowania bramy, złego doboru napędu albo pracy bez instrukcji. Przed uruchomieniem sprawdź, czy nie popełniłeś żadnego z poniższych błędów.

• Montaż napędu na bramę, która ręcznie chodzi ciężko, krzywo albo ma niewyregulowane sprężyny.
• Wybór napędu bez sprawdzenia dopuszczalnego ciężaru i wymiaru bramy w specyfikacji: za słaby nie poradzi sobie z bramą, a przemysłowy to zbędny wydatek.
• Słabe mocowanie początku szyny, które przenosi całą siłę od bramy.
• Pominięcie ręcznego rozsprzęglenia, gdy brama jest jedynym wejściem do garażu.
• Rezygnacja z fotokomórek lub wykrywania przeszkód.
• Ustawianie odstępów, momentów dokręcenia i naciągu na oko zamiast według instrukcji.
• Brak testu pełnego cyklu, położeń krańcowych i zabezpieczeń po montażu.
• Samodzielne przedłużanie instalacji elektrycznej bez odpowiedniej wiedzy.

Jak dbać o napęd po montażu?

Napęd łańcuchowy wymaga okresowego smarowania łańcucha, a szynę i wózek utrzymuj w czystości. Częstotliwość przeglądów i rodzaj smaru podaje instrukcja urządzenia.

Co jakiś czas sprawdź działanie fotokomórek, położenia krańcowe i ręczne rozsprzęglenie oraz nasłuchuj, czy napęd nie zaczął pracować głośniej. Jeśli urządzenie ma taką opcję, zmieniaj kod pilota, a po utracie pilota usuń go z pamięci odbiornika.
