Jaka wentylacja w kotłowni sprawdzi się w Twoim domu?

Wentylacja kotłowni do 30 kW nawiew, wywiew i wymiary otworów

Wentylacja kotłowni o mocy do 30 kW opiera się na prostej zasadzie fizycznej: spalanie pobiera tlen z powietrza, a jego ubytek trzeba uzupełnić świeżym powietrzem. Bez stałego dopływu kocioł gaśnie, dym cofa się do pomieszczenia, a w skrajnych przypadkach powstaje zagrożenie zatruciem tlenkiem węgla. Dlatego przepisy wymagają dwóch niezależnych otworów: nawiewnego (dolnego) i wywiewnego (górnego).

• Wentylacja kotłowni do 30 kW nawiew, wywiew i wymiary otworów
• Wentylacja kotłowni 30-60 kW i powyżej 60 kW co się zmienia?
• Tabela porównawcza wymagań dla kotłowni
• Jak dobrać komin do mocy kotłowni
• Najczęstsze błędy przy wentylacji kotłowni, za które płacisz podczas odbioru
• Checklist: co sprawdzić przed odbiorem kotłowni
• Przykłady z praktyki inżynierskiej
• Jak unikać kosztownych poprawek

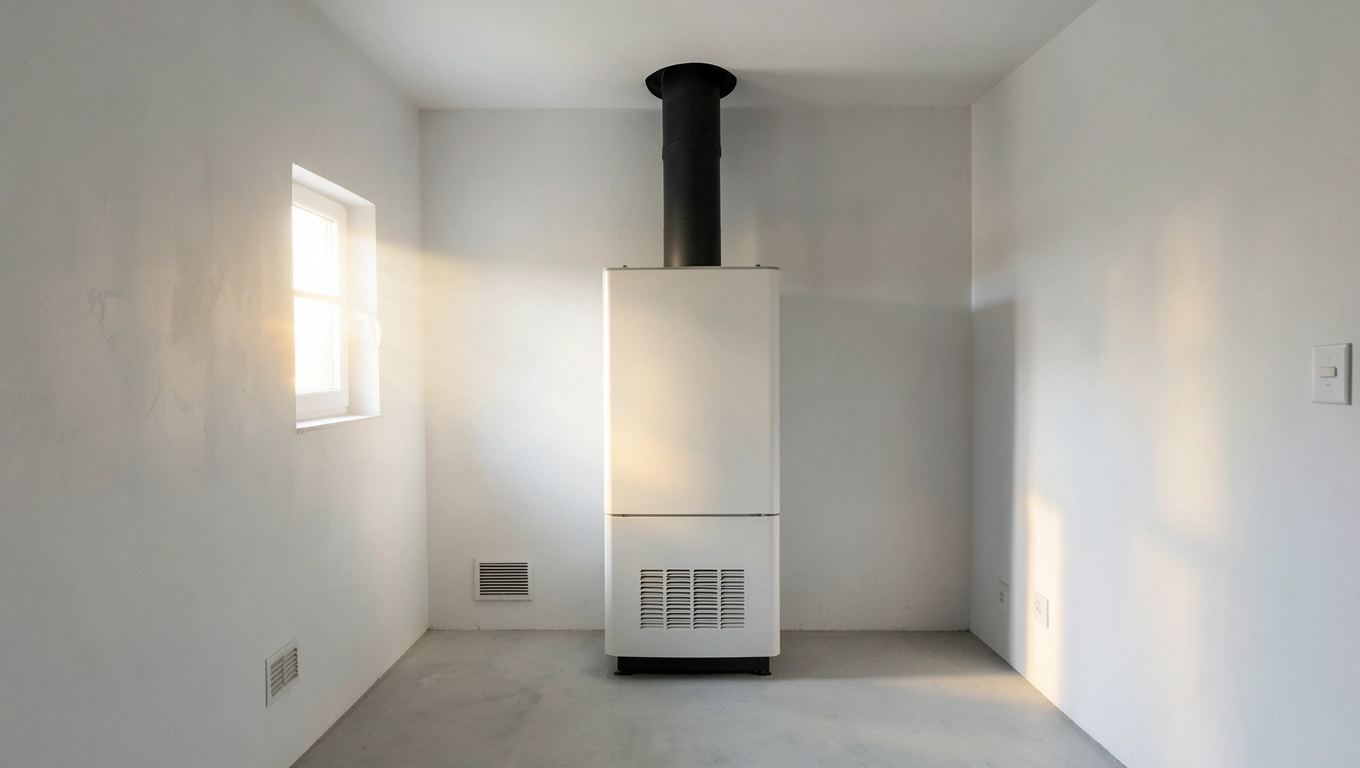

Otwór nawiewny powinien mieć przekrój minimum 200 cm² w świetle, niezależnie od tego, czy powietrze pobierane jest bezpośrednio z zewnątrz, czy z sąsiedniego pomieszczenia. Nawiew umieszcza się na wysokości do 30 cm nad posadzką przy gazie ziemnym lub bezpośrednio na poziomie podłogi przy gazie płynnym. Ta różnica wynika z gęstości obu gazów: propan-butan (gaz płynny) jest cięższy od powietrza i gromadzi się przy podłodze, dlatego dolny nawiew chroni przed jego kumulacją w strefie podłogowej.

Wywiew montuje się pod stropem, jak najdalej od nawiewu, z przekrojem również minimum 200 cm². Odległość między otworami mierzy się po przekątnej pomieszczenia. Zasada jest prosta: im dalej nawiew od wywiewu, tym sprawniej przepływa powietrze przez całą kubaturę kotłowni i nie powstają martwe strefy bez wymiany powietrza.

Przekrój otworu można uzyskać na kilka sposobów: kratka w ścianie zewnętrznej, kanał murowany, rura wentylacyjna. Ważne, by nie zasłaniać kratki meblami ani materiałami. Stały przepływ musi być zapewniony przez cały rok, niezależnie od pory.

Łączna kubatura kotłowni z zamkniętą komorą spalania wynosi minimum 6,5 m³, a z otwartą komorą co najmniej 8 m³. Wysokość pomieszczenia w nowym budynku musi wynosić co najmniej 2,2 m. Przy modernizacji istniejących budynków dopuszcza się wysokość 1,9 m. Te wymiary nie są przypadkowe: zbyt niskie pomieszczenie nie zapewnia odpowiedniej objętości powietrza do bezpiecznego spalania.

Okno w kotłowni o mocy do 30 kW nie jest obowiązkowe, ale zalecane jako dodatkowe zabezpieczenie. Jeśli się je montuje, oświetlenie sztuczne musi spełniać normę IP-24, czyli być odporne na wilgoć i dotyk. Materiały wykończeniowe ścian, sufitu i podłogi muszą być niepalne. Dostęp serwisowy do kotła wymaga co najmniej 70 cm wolnej przestrzeni z przodu i po bokach.

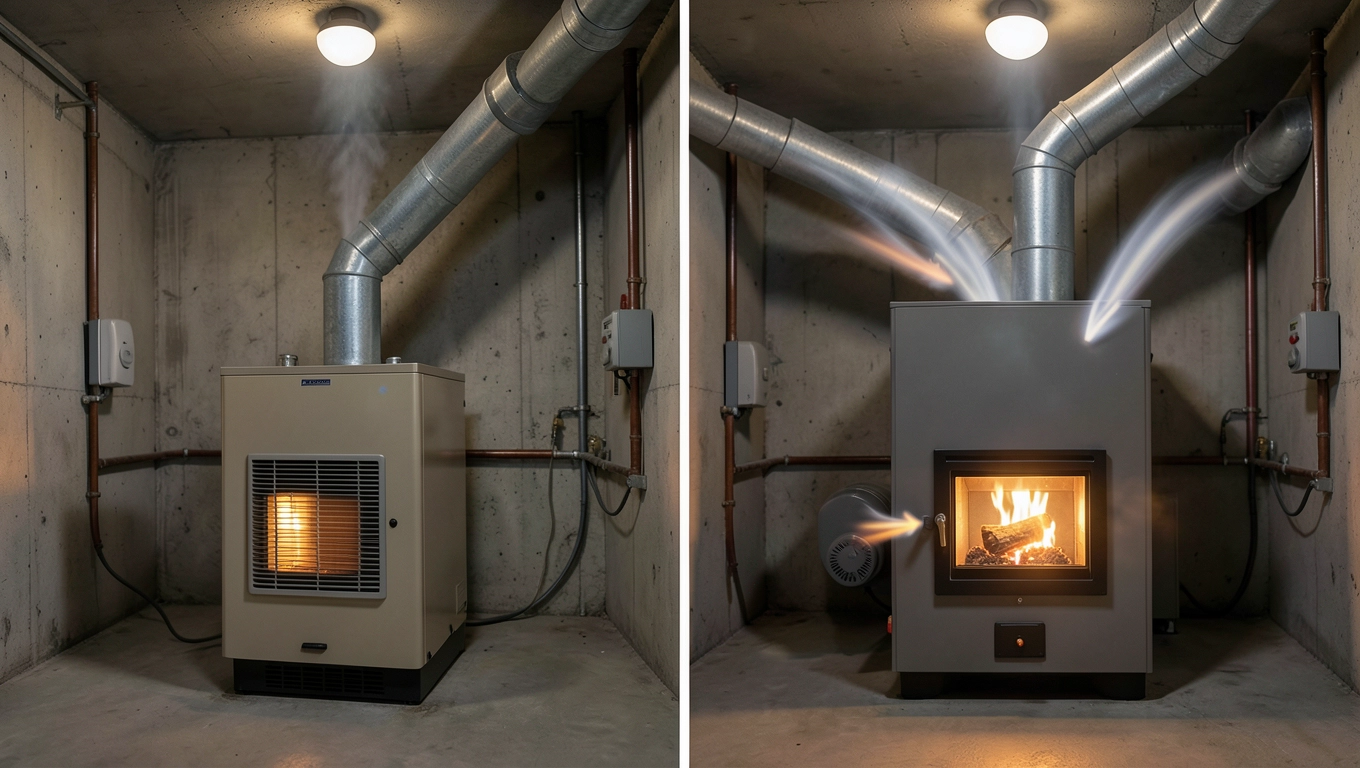

Wentylacja kotłowni 30-60 kW i powyżej 60 kW co się zmienia?

Przy mocy 30-60 kW wentylacja kotłowni wymaga większych przekrojów, bo większy kocioł pobiera więcej powietrza do spalania. Otwór nawiewny powinien mieć minimum 300 cm², a wywiewny minimum 200 cm². Nawiew umieszcza się do 30 cm nad posadzką (gaz ziemny) lub na poziomie posadzki (gaz płynny). Wywiew pozostaje pod stropem.

Okno w kotłowni staje się obowiązkowe powyżej 25 kW mocy cieplnej. Jego zadanie nie ogranicza się do doświetlenia: w razie rozszczelnienia instalacji gazowej pełni rolę wyładowczą i zapobiega kumulacji gazu w zamkniętej przestrzeni. Powierzchnia okna powinna wynosić co najmniej 1/10 powierzchni podłogi kotłowni.

Zakaz mechanicznej wentylacji wyciągowej obowiązuje nadal. Rozwiązaniem dla dużych mocy jest wentylacja nawiewno-wywiewna grawitacyjna z kanałami o zwiększonym przekroju lub system hybrydowy z wentylatorem nawiewnym sterowanym sygnałem z kotła. Mechaniczny nawiew uruchamia się tylko wtedy, gdy kocioł pracuje, co eliminuje ryzyko podciśnienia przy wyłączonym urządzeniu.

Przy mocy powyżej 60 kW zasada jest prosta: 5 cm² otworu nawiewnego na każdy 1 kW mocy nominalnej kotła. Kocioł 80 kW wymaga więc otworu minimum 400 cm², a kocioł 120 kW minimum 600 cm². To obliczenie wynika bezpośrednio ze wzoru na zapotrzebowanie powietrza do spalania: dla gazu ziemnego wynosi około 10 m³/h na każdy kW mocy, a dla węgla lub drewna nawet 15-20 m³/h.

Kotłownia powyżej 60 kW musi być usytuowana centralnie względem budynku lub w wydzielonej bryle. Wymaga izolacji przeciwwodnej, oświetlenia naturalnego oraz schodów o szerokości minimum 1 m. Obowiązkowy jest czujnik czadu (tlenku węgla) oraz czujnik gazu, połączony z zaworem odcinającym dopływ paliwa.

Drzwi kotłowni powyżej 60 kW muszą spełniać wymagania odporności ogniowej co najmniej EI 30 i otwierać się na zewnątrz. To wymóg ewakuacyjny: w razie pożaru lub wycieku gazu drzwi musi dać się otworzyć bez użycia klucza, pchając od siebie.

Tabela porównawcza wymagań dla kotłowni

Jak dobrać komin do mocy kotłowni

Komin stanowi integralną część systemu wentylacji spalinowej. Jego dobór zależy od trzech czynników: rodzaju paliwa, temperatury spalin i mocy kotła. Każdy z tych parametrów determinuje materiał, średnicę i izolację przewodu.

Średnica komina zależy od mocy kotła i ciągu kominowego. Dla kotłów gazowych do 30 kW stosuje się przewody Ø 120-150 mm, dla kotłów 30-60 kW Ø 150-180 mm, a dla kotłów powyżej 60 kW Ø 200-250 mm. Wysokość komina mierzy się od wylotu spalin do wierzchu wylotu. Minimalna wysokość to 4 m dla kotłów gazowych i 5-6 m dla kotłów na paliwa stałe.

Schemat decyzyjny doboru komina

• Paliwo stałe (węgiel, drewno) → ceramika lub INOX dwuścienny
• Gaz lub olej → ceramika lub INOX jednościenny (remont)
• Komin zewnętrzny → tylko INOX dwuścienny izolowany
• Komin w istniejącym budynku → wkład INOX jednościenny
• Temperatura spalin 60-200°C (niskotemperaturowe) → INOX jednościenny
• Temperatura spalin 200-600°C (wysokotemperaturowe) → ceramika

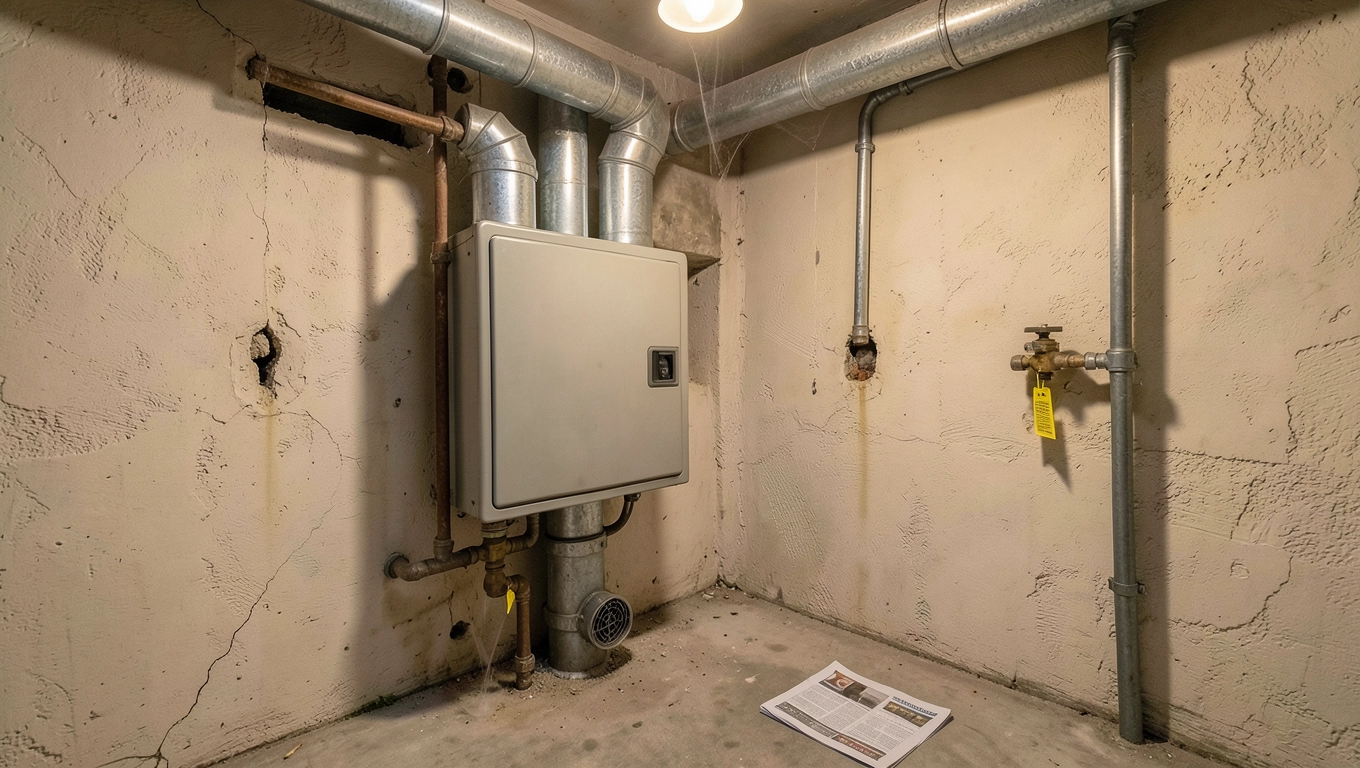

Najczęstsze błędy przy wentylacji kotłowni, za które płacisz podczas odbioru

Błędy w wentylacji kotłowni kosztują nie tylko pieniądze, ale też opóźniają odbiór budynku nawet o kilka tygodni. Inspekcja budowlana lub nadzór kominiarski może odmówić dopuszczenia instalacji do użytku, jeśli nawiew lub wywiew nie spełnia norm. Oto najczęstsze błędy inwestorów.

Za mała kubatura to grzech pierworodny wielu adaptacji strychów i piwnic. Inwestorzy montują kocioł 24 kW w pomieszczeniu o kubaturze 5 m³, bo „zmieścił się w kącie". Przepisy nie robią wyjątków: kocioł o mocy powyżej 30 kW wymaga minimum 8 m³. W takiej sytuacji jedynym wyjściem jest powiększenie pomieszczenia lub wymiana kotła na model o niższej mocy.

Brak nawiewu to klasyczny błąd wykonawczy. Muruje się kanał wywiewny, montuje kratkę, ale nikt nie wykonuje otworu nawiewnego, bo „przecież drzwi są nieszczelne". Nieszczelności drzwi to za mało: w sezonie grzewczym kocioł potrzebuje ciągłego, kontrolowanego dopływu powietrza. Brak nawiewu powoduje spadek ciągu kominowego, cofnięcie spalin i gaśnięcie palnika.

Lokalizacja kotła w łazience, garażu lub na klatce schodowej to drugi najczęstszy błąd. Dla kotłów z zamkniętą komorą spalania dopuszczalne są kuchnia, kotłownia lub wydzielone pomieszczenie techniczne. Kotły z otwartą komorą wymagają wyłącznie wydzielonej kotłowni.

Komin za daleko od kotła to problem, który ujawnia się zimą. Przy ciągu grawitacyjnym maksymalna długość poziomego odcinka spalinowego to 1/2 średnicy komina, ale nie więcej niż 1,5 m. Każdy dodatkowy metr rury poziomej obniża ciąg kominowego o około 2-3 Pa. Efekt: słaby ciąg, dym w kotłowni, wyłączający się kocioł.

Brak czujnika czadu i gazu to błąd z kategorii „oszczędność, która kosztuje życie". Czujnik tlenku węgla powinien być zamontowany w każdej kotłowni z otwartą komorą spalania, niezależnie od mocy. Jego koszt to 60-150 zł. Cena ludzka jest nieporównywalnie wyższa.

Checklist: co sprawdzić przed odbiorem kotłowni

• Kubatura pomieszczenia zgodna z mocą kotła (6,5 / 8 / 15 m³)
• Wysokość pomieszczenia co najmniej 2,2 m (lub 1,9 m w modernizacji)
• Otwór nawiewny o wymaganym przekroju, niezastawiony
• Otwór wywiewny pod stropem, niezastawiony
• Okno o wymaganej powierzchni (powyżej 25 kW)
• Oświetlenie sztuczne w klasie IP-24
• Materiały wykończeniowe niepalne
• Komin o właściwej średnicy i wysokości
• Ciąg kominowy sprawdzony przez kominiarza z uprawnieniami
• Czujnik czadu i gazu zamontowany i sprawny
• Drzwi otwierane na zewnątrz z wymaganą odpornością ogniową
• Dostęp serwisowy do kotła co najmniej 70 cm z każdej strony

Konsekwencje formalne błędów sięgają od odmowy odbioru budynku, przez nakaz rozbiórki, aż po grzywny w wysokości 5 000-50 000 zł (art. 90 Prawa budowlanego). W skrajnych przypadkach niezgodna z przepisami instalacja gazowa może spowodować wstrzymanie dostawy gazu przez zakład energetyczny.

Przykłady z praktyki inżynierskiej

Dom jednorodzinny 120 m² z kotłem gazowym 24 kW: wymaga kubatury 6,5 m³, nawiewu 200 cm², wywiewu 200 cm², okna nieobowiązkowego. W praktyce najczęściej spotyka się kotłownie o wymiarach 2 × 2 × 2,5 m, co daje 10 m³. Zapas kubatury jest w tym przypadku korzystny, bo pozwala na ewentualną wymianę kotła na model o wyższej mocy w przyszłości.

Dom 200 m² z kotłem kondensacyjnym 35 kW: wymaga kubatury 8 m³, nawiewu 300 cm², wywiewu 200 cm², okna obowiązkowego. Kocioł kondensacyjny pobiera powietrze z zewnątrz przez koncentryczny przewód powietrzno-spalinowy, ale pomieszczenie nadal wymaga wentylacji grawitacyjnej ze względu na ewentualny wyciek gazu.

Hala produkcyjna z kotłownią olejową 150 kW: wymaga kubatury minimum 15 m³, nawiewu 750 cm² (150 kW × 5 cm²), wywiewu 200 cm², okna obowiązkowego, czujnika czadu i gazu oraz drzwi EI 30. Komin ceramiczny Ø 250 mm, wysokość minimum 6 m.

Jak unikać kosztownych poprawek

Najskuteczniejszą metodą jest zaplanowanie wentylacji kotłowni jeszcze na etapie projektu budowlanego, a nie adaptacji gotowego pomieszczenia. Każdy dodatkowy otwór w ścianie zewnętrznej wymaga przebicia izolacji termicznej i wykończenia elewacji, co kosztuje kilkaset złotych. W projekcie te same otwory kosztują kilkadziesiąt złotych.

Dobrym rozwiązaniem jest zlecenie obliczeń wentylacji kotłowni uprawnionemu projektantowi instalacji sanitarnych. Koszt takiej usługi to 300-800 zł, ale pozwala uniknąć kosztów poprawek sięgających kilku tysięcy złotych. Projektant dobiera przekroje kanałów, sprawdza ciąg kominowy i uwzględnia specyfikę konkretnego modelu kotła.

Odbiór kominiarski przez osobę z uprawnieniami mistrza kominiarskiego powinien być wykonany przed pierwszym uruchomieniem kotła. Sprawdza on nie tylko ciąg kominowy, ale też szczelność przewodu spalinowego, jakość izolacji komina oraz zgodność materiałów z instrukcją producenta kotła.

�ródła danych i regulacji: Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.); norma PN-93/M-35350 dotycząca kanałów spalinowych; Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.); instrukcje producentów kotłów (dane techniczne); normy PN-EN 1443 i PN-EN 13384-1 dotyczące obliczania ciągu kominowego; dokumentacja Polskiej Izby Inżynierów Budownictwa. Więcej informacji: portalsanitarne.pl, budowlaneprawnie.pl, sep.com.pl.
