Kątownik czy profil zamknięty do garażu blaszanego? Sprawdź, co przetrwa lata
Wymiary i grubość ścianek co realnie różni oba profile

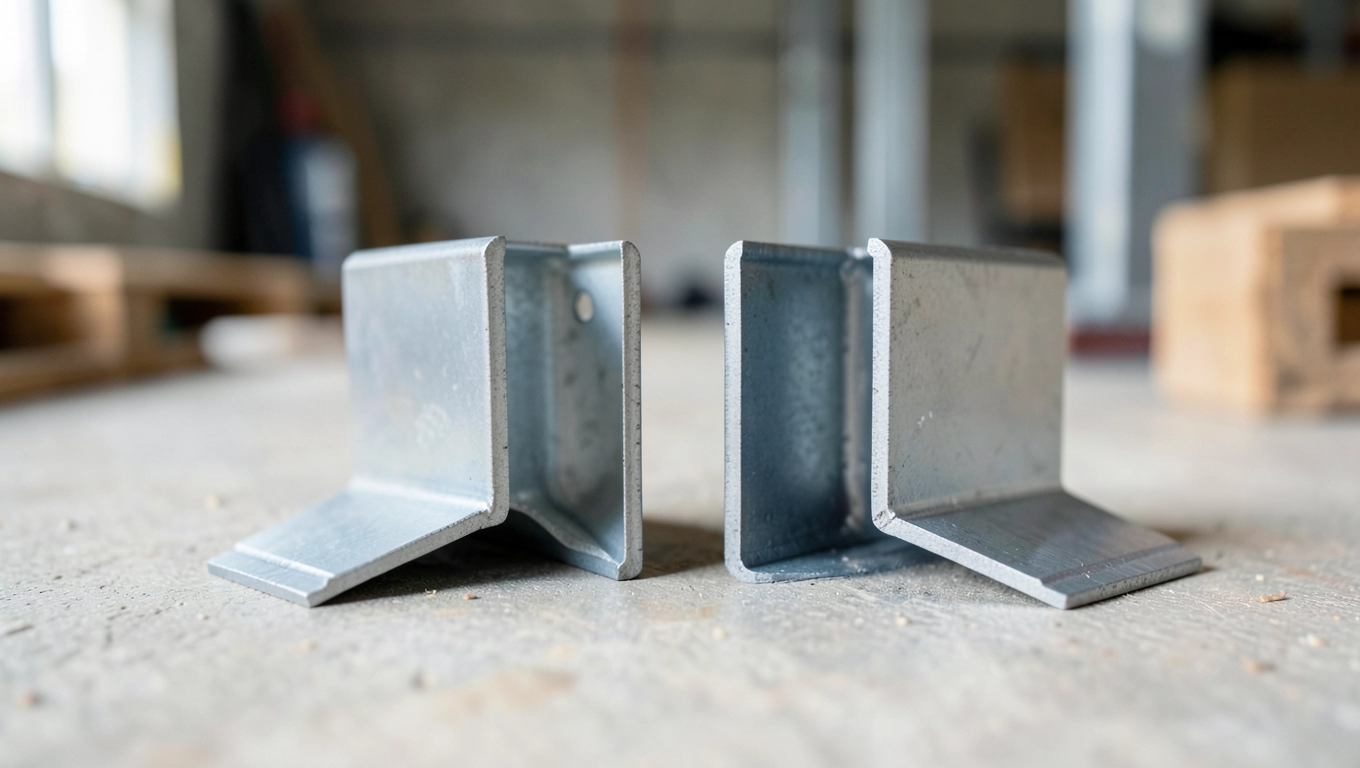

Kątownik zimnogięty w blaszaku to najczęściej profil 30×30 mm, 40×40 mm albo 50×50 mm, wykonany ze stali S235 lub S355 o grubości ścianki 1,5-3 mm. Profil zamknięty (kwadratowy lub prostokątny) zaczyna się od 40×40 mm, a w praktyce najczęściej spotykasz warianty 40×60, 50×50, 60×40 oraz 80×40 mm, przy grubości 1,5-2,5 mm. Sama geometria decyduje o tym, jak obciążenie rozkłada się w konstrukcji garażu blaszanego.
- Wymiary i grubość ścianek co realnie różni oba profile
- Strefy wiatrowe i obciążenie śniegiem a wybór konstrukcji
- Montaż kątownika i profilu zamkniętego w praktyce
- Kiedy kątownik wystarczy, a kiedy musi być profil zamknięty
Przekrój otwarty (kątownik) ma tylko dwie przylegające ścianki. Moment bezwładności takiego elementu przy osi słabej jest kilkukrotnie mniejszy niż w osi mocnej. Oznacza to, że kątownik świetnie przenosi siły wzdłuż jednej płaszczyzny, ale przy skręcaniu czy wiatrze bocznym odkształca się znacznie szybciej. Profil zamknięty, jako zamknięta bryła, ma moment bezwładności taki sam w obu osiach i nie „skręca się" pod obciążeniem.
| Parametr | Kątownik zimnogięty | Profil zamknięty |
|---|---|---|
| Typowe wymiary | 30×30 do 50×50 mm | 40×40 do 80×40 mm |
| Grubość ścianki | 1,5-3 mm | 1,5-2,5 mm |
| Masa (kg/mb) przy 40×40 | ~1,4 kg | ~2,2 kg |
| Nośność (słup 2,5 m, obciążenie osiowe) | ~12-18 kN | ~25-40 kN |
| Odporność na skręcanie | Niska | Wysoka |
| Cena orientacyjna (PLN/mb, 2024-2025) | 4-9 | 8-16 |
| Cena gotowej konstrukcji garażu 3×5 m | od 2 800 zł | od 4 200 zł |
Zwróć uwagę na grubość ścianki. Profil zamknięty 1,5 mm i 2 mm to dwie różne klasy wytrzymałości, choć na pierwszy rzut oka wyglądają identycznie. Różnica 0,5 mm na przekroju 40×40 mm daje wzrost nośności na poziomie 30-35%. Jeśli producent nie chce podać grubości w karcie technicznej, potraktuj to jako sygnał ostrzegawczy.
Wybierając kątownik na garaż blaszany, sprawdź gatunek stali w atście. Stal S235JR ma granicę plastyczności 235 MPa, S355JO 355 MPa. Ten drugi kosztuje więcej, ale pozwala zmniejszyć przekrój lub masę konstrukcji przy zachowaniu nośności. W warunkach polskich, zgodnie z PN-EN 1993-1-1, różnica między tymi gatunkami wpływa bezpośrednio na współczynnik bezpieczeństwa całej ramy.
Kiedy kątownik się nie sprawdzi
Kątownik zimnogięty nie nadaje się do konstrukcji powyżej 4 m rozpiętości bez dodatkowych wzmocnień. Jego słaba oś ugina się pod wpływem wiatru bocznego i ciężaru pokrycia dachowego. Jeśli planujesz garaż 4×6 m lub większy, sam kątownik nie spełni wymagań normy PN-EN 1991-1-3 dla obciążenia śniegiem w strefie II i III.
Strefy wiatrowe i obciążenie śniegiem a wybór konstrukcji
Polska podzielona jest na trzy strefy obciążenia śniegiem wg PN-EN 1991-1-3. Strefa I obejmuje zachód i północny zachód (wartość charakterystyczna 0,5-0,9 kN/m²), strefa II pas środkowy (1,0-1,4 kN/m²), strefa III południe i Podhale (1,6-2,5 kN/m²). Te liczby przekładają się na realne kilogramy: 2,5 kN/m² to około 255 kg śniegu na każdy metr kwadratowy dachu.
Na działce w Małopolsce, gdzie śnieg bywa mokry i ciężki, blaszak na kątowniku 40×40 mm o grubości 2 mm przy rozpiętości 3 m wytrzyma jedną zimę. Trzecią zimą pojawiają się trwałe odkształcenia słupów, bo naprężenia przekraczają 0,8 × Re. Profil zamknięty 60×40×2 mm w tych samych warunkach pracuje z naprężeniem na poziomie 0,5 × Re i ma zapas na dekady.
Strefy wiatrowe wg PN-EN 1991-1-4 to I (do 22 m/s), II (do 26 m/s) i III (do 30 m/s). W strefie III (wybrzeże, Tatry, Sudety) blaszak stoi jak żagiel. Kątownik otwarty drga przy podmuchach, a po dwóch sezonach blacha mocowana do takiej ramy zaczyna „strzelać" przy silniejszym wietrze. Profil zamknięty tłumi drgania dzięki większej masie i symetrii przekroju.
Pytanie, które dostajemy najczęściej: „Czy kątownik wystarczy, jeśli dach jest spadzisty?". Odpowiedź brzmi: spadek dachu zmniejsza zaleganie śniegu, ale nie redukuje naprężeń w ramie. Dach jednoskosny 3 m rozstawu słupów w strefie II potrzebuje profilu minimum 50×50×2 mm kątownik nawet 50×50×3 mm będzie na granicy normy.
Korozja to drugi aspekt warunków atmosferycznych. Kątownik ocynkowany ogniowo ma warstwę cynku 60-80 µm (średnio). Profil zamknięty, zwłaszcza produkowany metodą ciągnienia na zimno, otrzymuje cynk 40-70 µm od zewnątrz, ale wnętrze profilu zamkniętego jest chronione przez brak dostępu tlenu i wilgoci. W efekcie rama z kątownika koroduje szybciej od strony wewnętrznej, bo tam warstwa cynku bywa cieńsza.
Montaż kątownika i profilu zamkniętego w praktyce
Spawanie kątownika to praca dla jednego spawacza z prostym prostownikiem. Elementy są lekkie (1,4 kg/mb), więc ramę garażu 3×5 m dwie osoby składają w 4-6 godzin. Wystarczy spawarka inwertorowa 200 A, elektroda rutylowa 2,5 mm, kątownik magnetyczny i poziomica laserowa. Koszt sprzętu w wypożyczalni to około 80-120 zł za dobę.
Profil zamknięty waży więcej (2,2-3,5 kg/mb w zależności od wymiaru), więc potrzebujesz drugiej pary rąk do podawania. Czas montażu rośnie do 6-10 godzin dla garażu jednego stanowiska i 12-16 godzin dla dwustanowiskowego. Dodatkowo spawy na profilu zamkniętym wymagają gazu osłonowego (mieszanka Ar/CO₂), bo elektroda otulona przegrzewa cienką ściankę i powoduje przepalenia.
| Etap montażu | Kątownik | Profil zamknięty |
|---|---|---|
| Przygotowanie podłoża (wypoziomowanie, kotwienie) | 2-3 h | 2-3 h |
| Spawanie ramy | 4-6 h | 6-10 h |
| Montaż blachy | 2-3 h | 2-3 h |
| Łączny czas (garaż 3×5) | 8-12 h | 10-15 h |
| Sprzęt minimalny | Spawarka inwertorowa | Spawarka MIG/MAG + butla |
| Liczba osób | 1-2 | 2-3 |
Podłoże to fundament, którego nie widać, a który decyduje o żywotności całości. Wypoziomowanie płyty betonowej lub wylewki z tolerancją 5 mm/mb pozwala ramie pracować bez naprężeń montażowych. Kotwienie słupów do podłoża wymaga kotew mechanicznych M10×100 mm rozstawionych co 80-100 cm. W przypadku kątownika kotwy wchodzą w wywiercony otwór, w profilu zamkniętym często spawa się „uszy" z płaskownika.
Wypoziomowanie ramy laserem jest szybsze niż poziomicą klasyczną, ale najważniejsze są pierwsze 4 słupy narożne. Jeśli one stoją idealnie, reszta „dopasuje się" do sznurka. Odwrotna kolejność (poziomowanie od środka) to klasyczny błąd montażystów.
Pierwszą weryfikacją jakości montażu jest próba sztywności ramy. Po zakończeniu spawania wypchnij słup ręką. Kątownik poddaje się wyczuwalnie przy nacisku 30-40 kg, profil zamknięty dopiero przy 80-120 kg. Ta pozornie subiektywna próba odpowiada pomiarowi przemieszczenia wg PN-EN 1993 dla kątownika przekracza L/150, dla profilu mieści się w normie.
Kiedy kątownik wystarczy, a kiedy musi być profil zamknięty
Trzy scenariusze, które pokrywają 90% przypadków. Każdy oparty na konkretnej geometrii, lokalizacji i sposobie użytkowania. Dzięki nim nie musisz pamiętać wszystkich parametrów norm wystarczy dopasować swój przypadek.
Scenariusz A: garaż 3×5 m na działce rekreacyjnej
Działka nad jeziorem, strefa śniegowa I, wiatrowa I. Trzymasz tam kosiarkę, rowery i narzędzia. Dach dwuspadowy, blacha trapezowa T18. W takich warunkach kątownik 40×40×2 mm ze stali S235 w zupełności wystarczy na 10-15 lat. Koszt konstrukcji to około 2 800-3 500 zł, a brak antresoli i ocieplenia nie wymaga większej nośności.
Scenariusz B: garaż 6×4 m przy domu, całoroczny
Działka w Małopolsce lub na Podkarpaciu, strefa II-III, brama segmentowa o masie 90 kg, planowane ocieplenie 5 cm styropianu. Profil zamknięty 60×40×2 mm jest tu obowiązkowy. Sztywność ramy musi utrzymać ciężar ocieplenia (~15 kg/m²) plus obciążenie śniegiem 1,4 kN/m². Kątownik nawet 50×50×3 mm odkształci się przy takiej kombinacji w trzecim sezonie.
Scenariusz C: warsztat z antresolą
Stalowa belka stropowa, magazyn części, podnośnik. Strefa II lub III, wysokość ścian 3 m, antresola na poziomie 2,4 m. Profil zamknięty 80×40×2,5 mm na słupy, dodatkowy pas dolny z dwuteownika 100 mm. Kątownik w takiej roli ugina się pod 150 kg/m² obciążenia użytkowego i zagraża bezpieczeństwu.
Modyfikacje po montażu to moment, w którym wybór profilu zaczyna naprawdę boleć. Ocieplenie styropianem grafitowym 5 cm mocuje się do kątownika wkrętami z talerzykiem dociskowym trzyma się dobrze. Wełna mineralna 10 cm wymaga rusztu z profili CD, a jego mocowanie do kątownika bywa niestabilne. Profil zamknięty o gladkiej, zamkniętej powierzchni przyjmuje każdy typ łącznika bez problemu.
Montaż bramy segmentowej to drugi test ramy. Prowadnice bramy mocuje się do słupów wkrętami samogwintującymi 6,3×32 mm. W kątowniku wkręt trafia w ściankę 2 mm i po kilku cyklach otwierania (każdy cykl to szarpnięcie 8-15 kg siły) zaczyna się luzować. W profilu zamkniętym wkręt wchodzi w dwie ścianki lub w ściankę 2,5 mm, co daje trzy- czterokrotnie większą nośność na wyrywanie.
Uwaga na producentów, którzy sprzedają „profil wzmocniony" bez podania grubości ścianki. W 2024 roku na polskim rynku pojawiły się partie profilu zamkniętego 40×40 mm o ściance 1,2 mm zamiast deklarowanych 1,5 mm. Różnica 0,3 mm obniża nośność o 25%. Zawsze żądaj wpisu grubości w fakturze lub umowie.
Instalacja elektryczna, półki ścienne, regały na opony wszystkie te elementy wymagają punktów mocowania. Kątownik otwarty ma płaską powierzchnię zewnętrzną, do której łatwo przykręcić uchwyt. Profil zamknięty wymaga wiercenia lub spawania uchwytów, ale daje lepszy docisk. Jeśli planujesz regały co 60 cm na całej długości ściany, profil zamknięty jest bardziej przewidywalny.
5 pytań do producenta przed zakupem
- Jaki gatunek stali i jaka grubość ścianki w każdym elemencie ramy?
- Czy konstrukcja jest spawana w wytwórni czy tylko skręcana na budowie?
- Jaka jest warstwa cynku ogniowego w µm i zgodność z PN-EN ISO 1461?
- Czy projekt uwzględnia strefę śniegową i wiatrową konkretnej działki (adres)?
- Jaka jest realna gwarancja antykorozyjna liczona od daty produkcji czy montażu?
Konstrukcja garażu blaszaka z kątownika ma sens wtedy i tylko wtedy, gdy znasz granice tego rozwiązania. Garaż blaszany wzmocniony profilem zamkniętym kosztuje więcej, ale kupujesz spokój na 15-25 lat zamiast nerwowe oglądanie ramy po każdej większej śnieżycy. Pytanie „jaki kątownik na garaż" nie ma jednej dobrej odpowiedzi ma trzy poprawne, zależne od scenariusza.
Checklist przed zamówieniem
- Cel użytkowania: sezonowy czy całoroczny
- Strefa śniegowa i wiatrowa działki
- Planowane obciążenia (antresola, brama, ocieplenie)
- Budżet długoterminowy, nie tylko zakup
- Możliwość modyfikacji za 3-5 lat
- Dostęp do ekipy z gazem osłonowym (dla profilu zamkniętego)
- Gwarancja pisemna z konkretną grubością cynku
Decyzja między kątownikiem a profilem zamkniętym nie jest wyborem lepszego i gorszego produktu. To wybór między tańszą ramą na sezonowe potrzeby a droższą ramą na dekady użytkowania. Przy strefie śniegowej II i III, ociepleniu i bramie segmentowej różnica w cenie wynosi 1 500-2 500 zł. Za tę kwotę kupujesz 10-15 dodatkowych lat bez remontu i spawów poprawkowych.
Kątownik zimnogięty do blaszaka pozostaje sensownym wyborem w konkretnym kontekście: lekki garaż sezonowy, niska strefa śniegowa, brak ocieplenia, budżet do 3 500 zł na konstrukcję. W każdym innym scenariuszu profil zamknięty zwraca się szybciej, niż się wydaje. Skonfiguruj swój garaż w dwie minuty, wpisując wymiary i lokalizację, a dobór właściwego profilu stanie się oczywisty.
