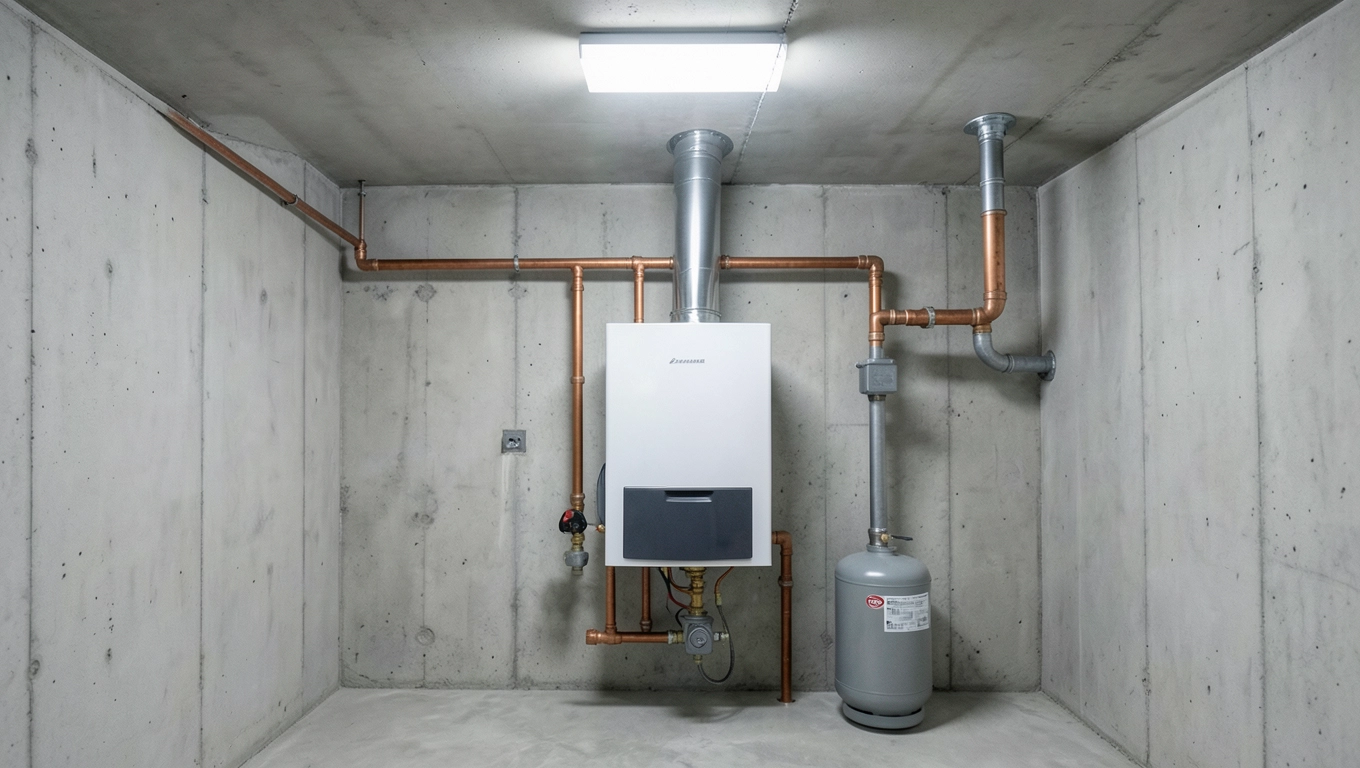

Kotłownia gazowa powyżej 60 kW w piwnicy: przepisy, które musisz znać

Masz projekt kotłowni na rysunku, wykonawcę już prawie umówionego, a w głowie jedno pytanie: czy ten schemat w ogóle ma szansę przejść przez odbiór kominiarski i sanepid? Niestety, w przypadku kotłowni gazowej powyżej 60 kW w piwnicy przepisy są na tyle szczegółowe, że drobna nieuwaga przy planowaniu zamienia się potem w kosztowną rozbiórkę i poprawki. Dlatego poniżej rozkładam temat warstwa po warstwie: od wentylacji, przez kubaturę i wysokość, aż po drzwi oraz czujnik tlenku węgla, żebyś wiedział(a), co dokładnie musi znaleźć się w projekcie, zanim ktokolwiek wywierci pierwszy otwór w stropie.

• Wentylacja kotłowni powyżej 60 kW: nawiew, wywiew i okno
• Minimalna kubatura i wysokość pomieszczenia na kocioł gazowy w piwnicy
• Drzwi, schody i czujnik czadu w kotłowni gazowej powyżej 60 kW
• Najczęstsze błędy przy kotłowni powyżej 60 kW w piwnicy

Wentylacja kotłowni powyżej 60 kW: nawiew, wywiew i okno

Wentylacja w takiej kotłowni to nie ozdobnik z projektu, lecz element, bez którego kocioł po prostu nie otrzyma homologacji. Chodzi o ciągłe dostarczanie świeżego powietrza do spalania oraz o równie sprawne usuwanie zużytego, co zapobiega powstawaniu podciśnienia blokującego ciąg kominowy. Gdy różnica ciśnień jest za duża, spaliny zamiast wędrować do komina cofają się do pomieszczenia, a to już prosta droga do zaczadzenia.

Przy urządzeniach o mocy powyżej 60 kW obowiązuje zasada 5 cm² przekroju nawiewu na każdy 1 kW mocy kotła. Przy kotle 80 kW daje to otwór nawiewny o powierzchni 400 cm², a dla urządzenia 100 kW już 500 cm². Otwór musi znajdować się na poziomie podłogi lub maksymalnie 30 cm nad nią, ponieważ metan, lżejszy od powietrza, gromadzi się w górnej części pomieszczenia, natomiast propan-butan, cięższy, przy podłodze.

Wywiew działa odwrotnie i montuje się go jak najbliżej stropu. Jego pole przekroju wynosi co najmniej 75% nawiewu, czyli przy 80 kW kotła mówimy o minimum 300 cm². Kanał wywiewny wyprowadzany jest ponad dach i zabezpieczany siatką, żeby nie zasiedliły go ptaki. Zabronione jest stosowanie mechanicznej wentylacji wyciągowej w kotłowniach z kotłami z otwartą komorą spalania. Jej praca wyssałaby powietrze szybciej, niż nawiew zdąży je uzupełnić, tworząc niebezpieczne podciśnienie.

Okno w takiej kotłowni nie służy doświetlaniu pokoju, lecz awaryjnemu odprowadzeniu ciepła i gazów w razie rozszczelnienia instalacji. Przy mocy powyżej 60 kW jego minimalna powierzchnia wynosi 0,5 m², a przy kotle kondensacyjnym z zamkniętą komorą można z niego zrezygnować na rzecz systemu powietrzno-spalinowego wyprowadzanego przez ścianę. Okno musi otwierać się na zewnątrz i nie może wychodzić na klatkę schodową czy wewnętrzne podwórko bez wentylacji.

Uwaga. Producenci kotłów kondensacyjnych coraz częściej dopuszczają tzw. system LAS, w którym rura powietrzna i spalinowa prowadzone są w jednym kanale przez ścianę zewnętrzną. To rozwiązanie działa tylko przy urządzeniach z zamkniętą komorą spalania i wymaga zgodności komina z oznaczeniami producenta (najczęściej C33 lub C53). W piwnicy, gdzie klasyczny komin bywa problematyczny, taka konfiguracja ratuje wiele projektów.

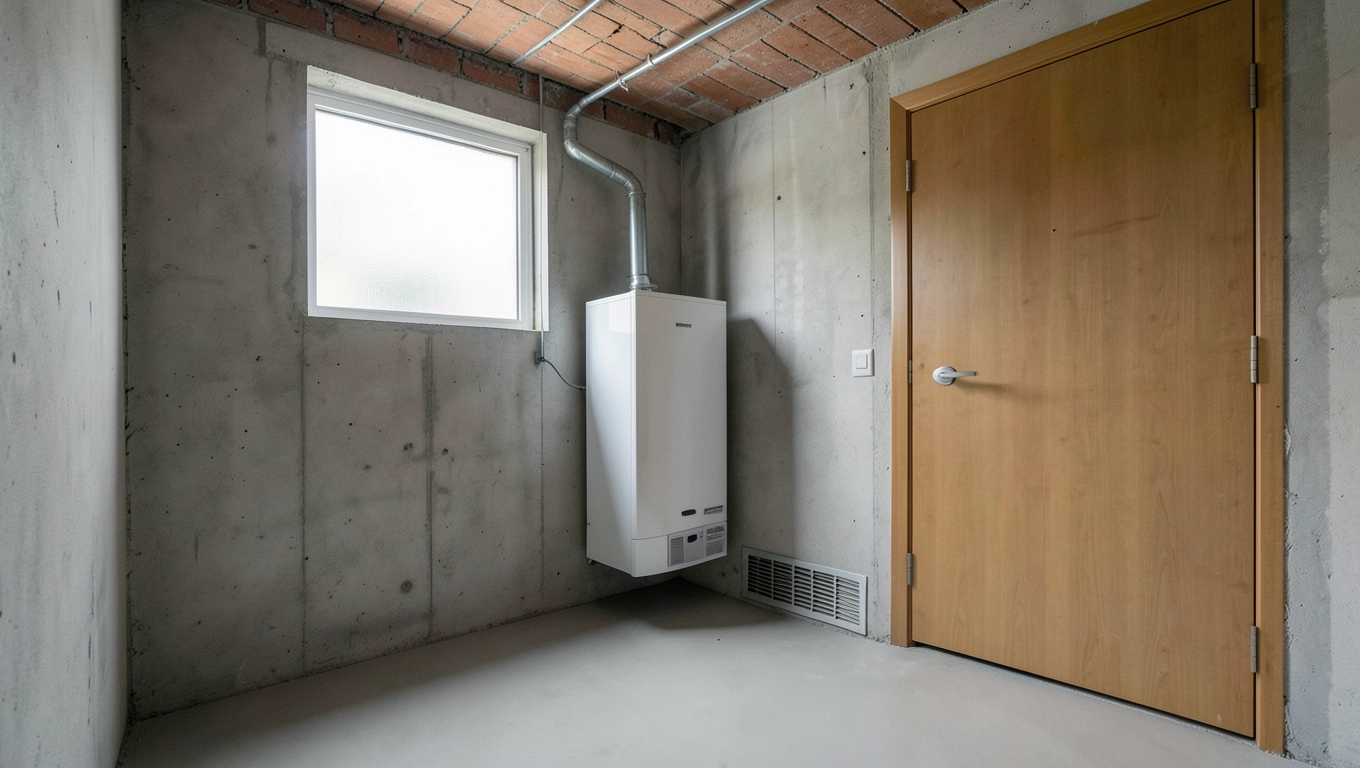

Minimalna kubatura i wysokość pomieszczenia na kocioł gazowy w piwnicy

Kubatura kotłowni gazowej to nie archaiczny wymysł urzędników, lecz konkretne zabezpieczenie zdrowotne. Mniejsze pomieszczenie szybciej wypełnia się produktami spalania, w razie nieszczelności stężenie tlenku węgla rośnie szybciej, zanim człowiek zdąży zareagować. Dlatego im większy kocioł, tym więcej powietrza musi mieć do dyspozycji.

Dla kotłów o mocy powyżej 60 kW przepisy wskazują minimalną kubaturę 15 m³, a przy kotle o mocy do 30 kW w zupełności wystarcza 6,5 m³ przy zamkniętej komorze spalania. Przy modernizacji istniejących budynków dopuszcza się obniżenie wysokości do 1,9 m, lecz wyłącznie wtedy, gdy kubatura pomieszczenia spełnia warunek minimalny i istniejący strop nie pozwala na podniesienie poziomu podłogi.

Przy instalacji nowej wysokość w świetle nie może spaść poniżej 2,2 m. Wartość ta wynika z konieczności zapewnienia serwisantowi ergonomicznej przestrzeni do pracy przy kotle oraz z prawidłowego mieszania się powietrza w pionie. Zbyt niskie pomieszczenie przy tradycyjnej wentylacji grawitacyjnej powoduje krótki obieg powietrza, przez które dolne partie stają się duszne, a górne przegrzane.

Lokalizacja kotłowni w piwnicy ma sens wtedy, gdy pod posadzką panuje suchy grunt, a poziom wód gruntowych nie sięga powyżej fundamentu. Jeśli piwnica bywa zalewana, kocioł należy montować na cokole o wysokości co najmniej 10 cm ponad poziom posadzki. To pozornie drobny detal, lecz w praktyce odróżnia sprawną instalację od wieloletniego problemu z korozją i awariami automatyki.

Przy doborze kubatury pamiętaj, że liczy się objętość netto pomieszczenia. Zabudowa, regały z narzędziami, a nawet gruby filc izolacyjny na rurach pomniejszają dostępną przestrzeń oddechową. Dobrym zwyczajem jest zostawianie marginesu rzędu 15-20% ponad obliczoną normę.

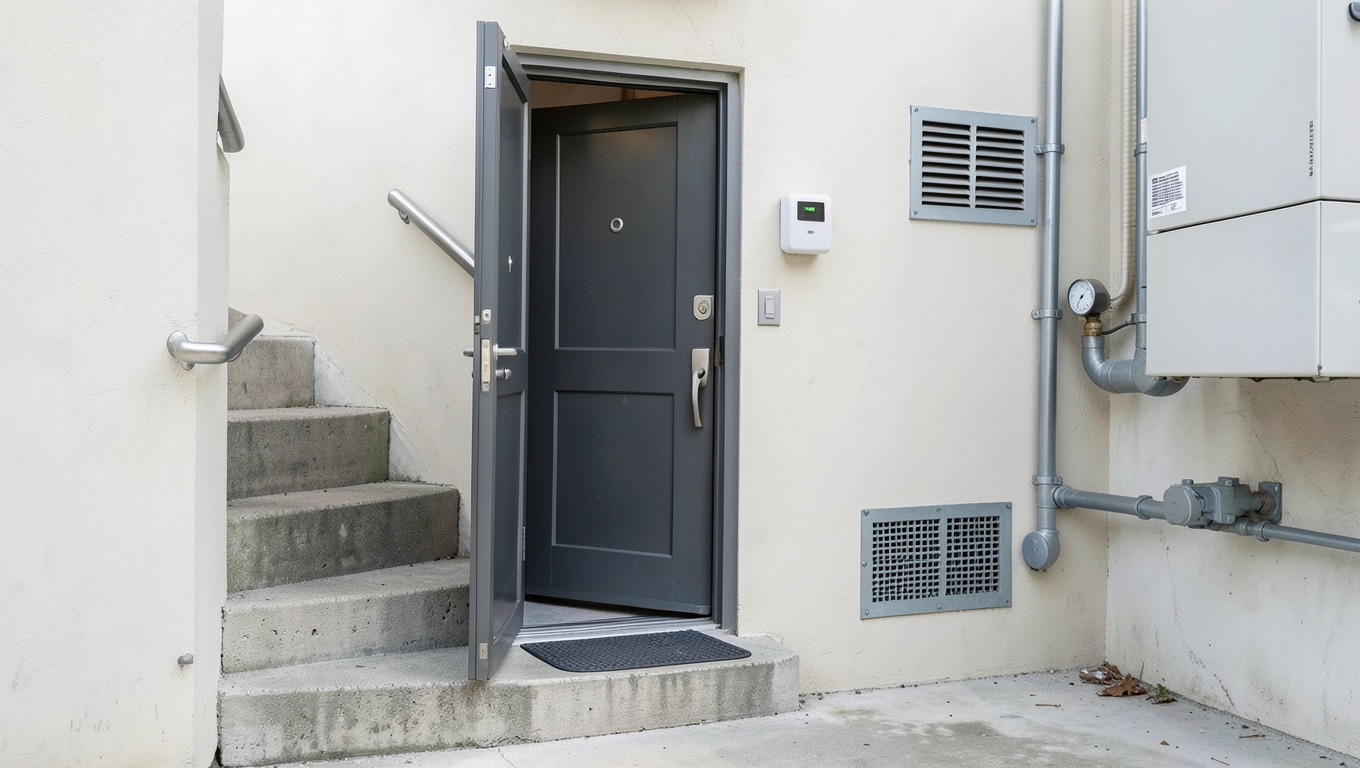

Drzwi, schody i czujnik czadu w kotłowni gazowej powyżej 60 kW

Drzwi prowadzące do kotłowni gazowej powyżej 60 kW muszą otwierać się na zewnątrz i posiadać odporność ogniową co najmniej EI 30. W praktyce oznacza to, że w razie pożaru w kotłowni gorące gazy nie przedostaną się przez nie na klatkę schodową w czasie krótszym niż 30 minut. Zawężają się wtedy przepisy przeciwpożarowe dotyczące całej klatki, bo traktują ją jako drogę ewakuacji.

Szerokość drzwi nie powinna schodzić poniżej 0,8 m, a w praktyce lepiej celować w 0,9 m, żeby wnieść paletowy kocioł i później wymienić duże podzespoły. Próg drzwiowy wykonuje się jako próg opadający lub uszczelkę, żeby po zamknięciu drzwi nie tworzyła się szczelina, przez którą tlenek węgla mógłby przedostać się do sąsiedniego pomieszczenia.

Schody do piwnicy, w której mieści się kotłownia, muszą mieć szerokość biegu co najmniej 1,0 m oraz spocznik o głębokości nie mniejszej niż 1,2 m. Spocznik jest obowiązkowy przy różnicy wysokości powyżej 2,5 m, a stopnie powinny być równe i antypoślizgowe. Wąskie, kręcone schody w remontowanym domu potrafią skutecznie zablokować możliwość legalizacji takiej instalacji, mimo że sam kocioł spełnia wszystkie normy.

Czujnik tlenku węgla w kotłowni powyżej 60 kW to wymóg bezwzględny. Czujnik montuje się na ścianie, na wysokości około 1,5-1,8 m od posadzki, z dala od okien i kratek wentylacyjnych, w miejscu wolnym od kurzu. Urządzenie musi posiadać certyfikat EN 50291 oraz sygnalizację akustyczną i optyczną, a dla pełnego bezpieczeństwa zaleca się, aby posiadało także wyjście stykowe do odcięcia dopływu gazu.

Niedopuszczalne jest lokalizowanie kotłowni w obrębie klatki schodowej budynku wielorodzinnego, w garażu zamkniętym, w łazience ani w pomieszczeniu mieszkalnym. Oddzielenie od reszty budynku to nie kaprys prawodawcy, lecz logika ochrony przeciwpożarowej. Ściany oddzielenia pożarowego muszą mieć odporność ogniową REI 120, a przejścia instalacyjne uszczelnione masą ogniochronną.

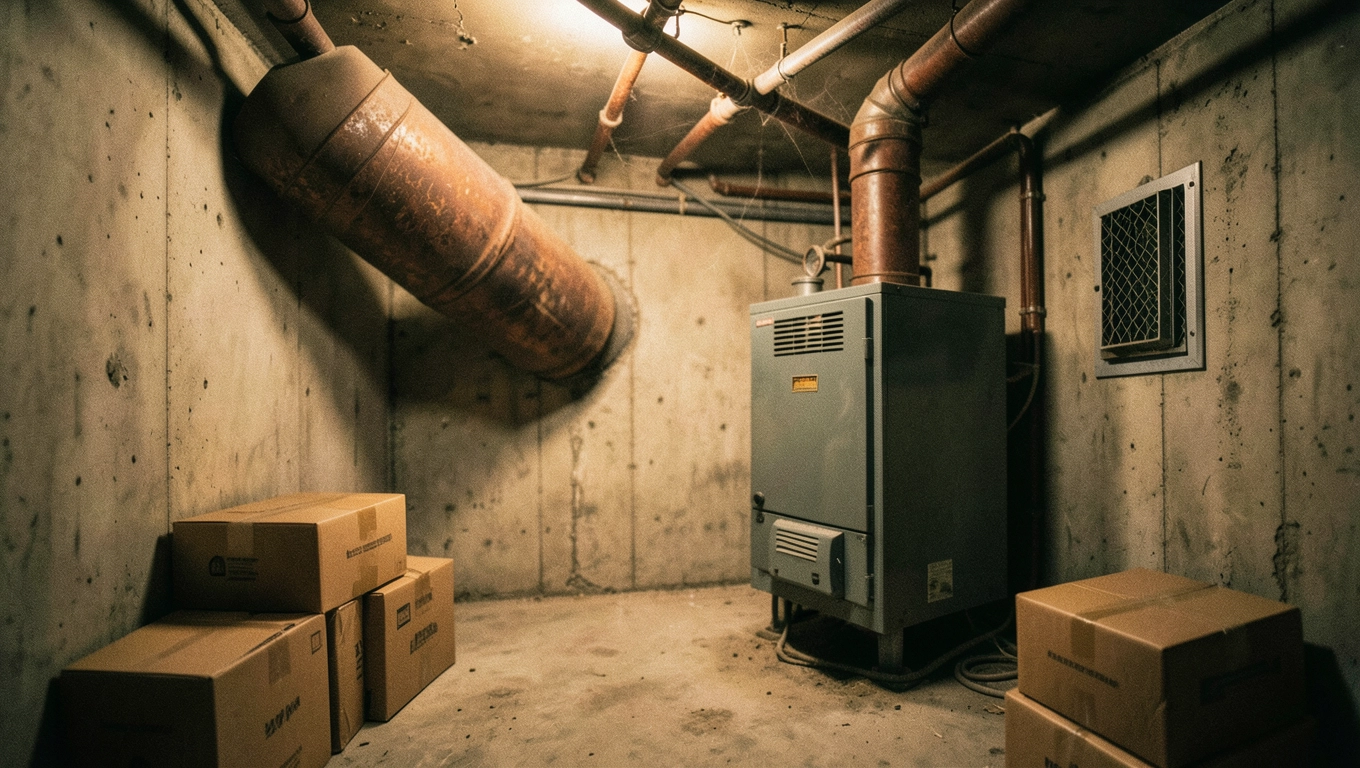

Najczęstsze błędy przy kotłowni powyżej 60 kW w piwnicy

Pierwszy błąd to traktowanie wentylacji jako ostatniego etapu wykończenia. Otwory wykonane w niewłaściwym miejscu, zbyt blisko komina albo na tej samej wysokości co wywiew, tworzą tzw. krótki obieg powietrza. Świeże powietrze wlatuje i natychmiast wylatuje wywiewem, a kocioł pobiera do spalania mieszankę zubożoną. Efekt to spadek sprawności i narastająca sadza w wymienniku.

Drugi błąd to bagatelizowanie zabezpieczenia przed wodami gruntowymi. Piwnica bywa sucha latem, a po jesiennych ulewach okazuje się, że kocioł stoi w kałuży. W takich warunkach automatyka gazowa, okablowanie oraz czujnik czadu ulegają korozji, a gwarancja producenta traci ważność. Rozwiązanie to izolacja przeciwwodna ścian i posadzki, drenaż opaskowy wokół budynku oraz montaż kotła na podwyższeniu z kratki pomostowej.

Trzeci częsty błąd to wybór komina na podstawie ceny, a nie parametrów. Średnica przewodu spalinowego musi wynikać z mocy kotła, a przekrój komina musi spełniać normę PN-93/M-35350 lub PN-EN 1443. Zbyt wąski komin powoduje cofanie się spalin, zbyt szeroki, zbyt szybkie wychładzanie spalin i wilgoć w przewodzie, co prowadzi do zniszczenia ceramicznej wkładki. Warto przy wyborze komina konsultować dobór z uprawnionym kominiarzem, który wykona obliczenia dla konkretnego urządzenia.

Czwarty błąd dotyczy lokalizacji czujnika czadu. Czujnik zawieszony nad palnikiem kuchenki w sąsiedztwie kotłowni albo przy oknie, które wietrzy pomieszczenie w czasie opadów, nie zadziała prawidłowo. W pomieszczeniu o mocy powyżej 60 kW rozsądnie jest zainstalować dwa czujniki: jeden przy kotle, drugi w pomieszczeniu mieszkalnym najbliżej kotłowni. To rozwiązanie spotykane w nowoczesnych budynkach wielorodzinnych i warto je przenieść do domu jednorodzinnego z kotłownią piwniczną.

Konsekwencje zignorowania przepisów. Oprócz realnego ryzyka zdrowotnego grozi odmowa odbioru kominiarskiego, kary administracyjne do 5000 zł od nadzoru budowlanego, utrata gwarancji na kocioł i instalację oraz odmowa wypłaty odszkodowania przez ubezpieczyciela w razie pożaru. Najpoważniejszą konsekwencją pozostaje jednak narażenie domowników na zatrucie tlenkiem węgla, które w zamkniętej piwnicy potrafi rozwinąć się w ciągu kilku minut.

Przed rozpoczęciem montażu sprawdź aktualne lokalne uchwały, bo niektóre gminy nakładają dodatkowe wymagania dotyczące np. odległości okna od granicy działki czy koloru kominów ponad dachem. Również dostawca gazu ma swoje wytyczne co do lokalizacji szafki gazowej i odległości zaworu od budynku. Złożenie wszystkich tych wymagań w jedną całość bywa trudniejsze niż samo podłączenie kotła, dlatego warto powierzyć koordynację doświadczonemu projektantowi z uprawnieniami, który przejmie odpowiedzialność za spójność dokumentacji.

Źródła danych: Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065, tekst jednolity), Polska Norma PN-93/M-35350 dotycząca kominów, PN-EN 1443 oraz PN-EN 50291 dla czujników tlenku węgla, materiały Głównego Urzędu Nadzoru Budowlanego oraz Polskiego Komitetu Normalizacyjnego. Aktualne brzmienie przepisów można zweryfikować w internetowym Systemie Aktów Prawnych (isap.sejm.gov.pl) oraz wyszukiwarce Polskiego Komitetu Normalizacyjnego (pkn.pl).
