Kratka odpływowa do garażu z syfonem: kompletne odwodnienie punktowe, które znika pod kołami

Każdy, kto kiedykolwiek wrócił do garażu po oberwaniu chmury i zastał kałużę sięgającą progów auta, wie, że betonowa posadzka bez odwodnienia oznacza brud, wilgoć i rdzawe zacieki na nadwoziu. Kratka odpływowa do garażu z syfonem 2 EXITS rozwiązuje ten problem w jednym punkcie: stalowy ruszt o wymiarze 20 × 20 cm z dwoma wyjściami na kanały przedłużające, osadzony w kwasoodpornym polipropylenie, przejmuje całą wodę z posadzki i odprowadza ją do kanalizacji DN50, zanim zdąży wsiąknąć w szczeliny dylatacyjne. Poniżej znajdziesz pełną specyfikację, schemat montażu, porównanie wariantów oraz listę błędów, przez które inne odwodnienia punktowe przestają działać po pierwszej zimie.

• Kratka odpływowa do garażu z syfonem: kompletne odwodnienie punktowe, które znika pod kołami
• Montaż kratki odpływowej w garażu krok po kroku
• Warianty 1 EXITS, 2 EXITS i zestawy z ramionami które odwodnienie garażowe wybrać
• Konserwacja i najczęstsze błędy przy kratce garażowej z syfonem

Dwa wyjścia zamiast jednego: po co modułowi dodatkowy króćiec

Konstrukcja 2 EXITS to rozwinięcie klasycznej kratki punktowej, w której woda wpada do jednego osadnika i odpływa jedną rurą. Tutaj korpus ma dwa króćce DN50 skierowane w przeciwne strony, co zmienia architekturę całej instalacji. Podłączasz do nich kanały przedłużające (ramiona) o długości 1 m i tworzysz ciąg odwodnienia liniowego o dowolnej długości: 2 m, 3 m, nawet 10 m.

Mechanizm jest prosty, ale skuteczny: woda spływa po spadkach posadzki do rusztu, przechodzi przez osadnik, w którym opadają piasek, liście i opiłki metalu, a następnie rozdziela się na dwa ramiona. Ponieważ kanały przedłużające mają własny spadek wewnętrzny około 1,5%, kapilarnie nie blokują się nawet przy minimalnym przepływie. Zyskujesz więc odwodnienie liniowe garażowe bez kopania rowu na całą długość garażu.

Spadki posadzki projektujesz z czterech stron świata do narożnika, w którym stanie kratka. Wystarczy 1,5-2% nachylenia, czyli różnica 15-20 mm na każdy metr. Kanały przedłużające układasz poniżej poziomu posadzki na podsypce piaskowo-cementowej i zasypujesz chudym betonem C12/15. Każde ramię ma fabryczną uszczelkę, więc łączniki nie wymagają kleju ani taśmy.

Kiedy kratka 2 EXITS zastępuje klasyczny kanał liniowy

Standardowy kanał liniowy wymaga wykopu na całą szerokość wjazdu, precyzyjnego osadzenia w jednej płaszczyźnie i najczęściej zewnętrznego odpływu. Kratka punktowa z ramionami ogranicza roboty ziemną do jednego kwadratu 35 × 35 cm i wąskiego rowu na kanały, co w gotowym garażu robi różnicę 3-4 godzin kopania zamiast całego dnia. Sprawdza się szczególnie tam, gdzie posadzka jest już wylana i modernizujesz odwodnienie po fakcie.

Dobra rada: w garażu z separatorem oleju nie podłączaj kratki bezpośrednio do kanalizacji ogólnospławnej, bo separator traci przepustowość przy pierwszym myciu samochodu. Poprowadź ramiona do studzienki z osadnikiem i filtrem koalescencyjnym.

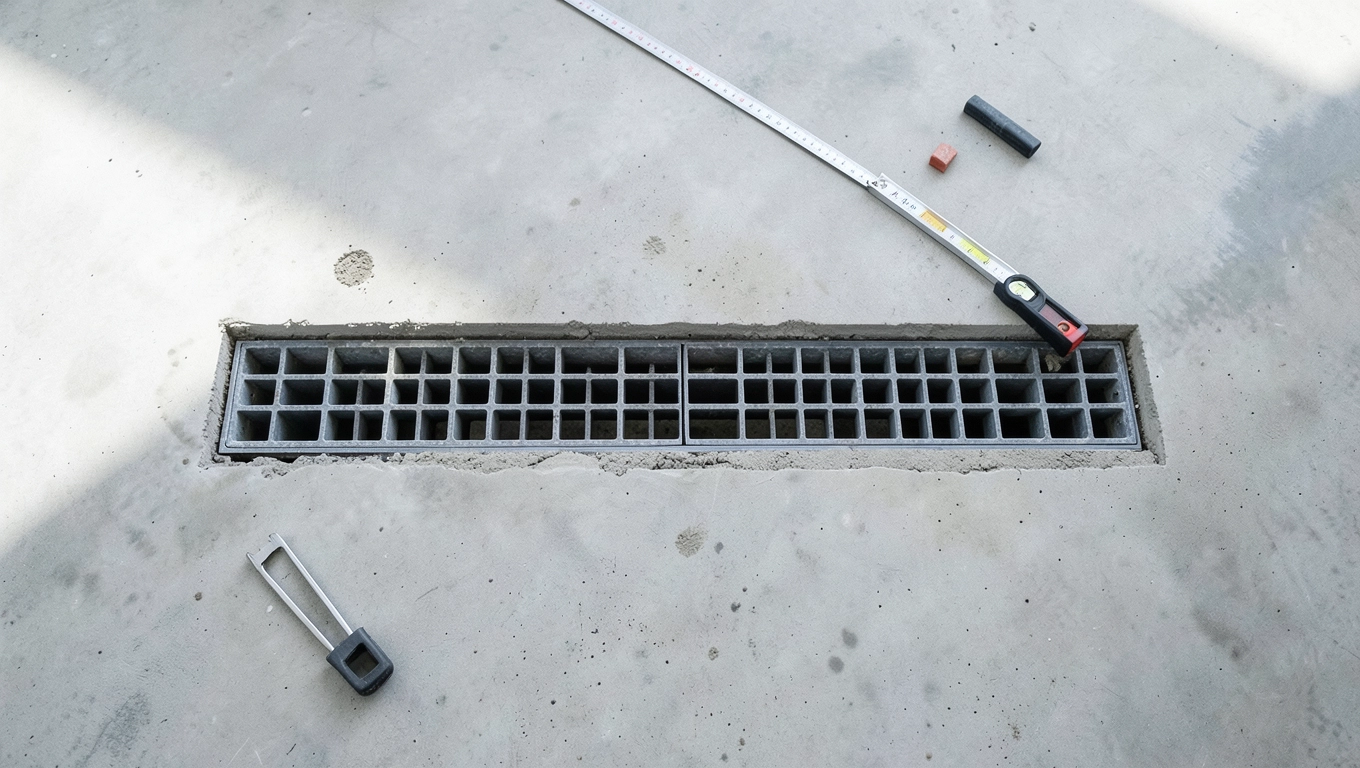

Montaż kratki odpływowej w garażu krok po kroku

Poprawny montaż trwa od 90 minut do trzech godzin w zależności od tego, czy wylewasz nową posadzkę, czy przebudowujesz istniejącą. Najważniejsza zasada dotyczy wysokości: ruszt musi leżeć 3 mm poniżej poziomu posadzki, nie równo z nią. Ta drobna różnica tworzy mikronieckę, w której woda zbiera się zanim spłynie do kratki.

Krok 1. Wytyczenie punktu i przygotowanie podłoża

Wyznacz narożnik lub środek garażu, w którym zbiera się najwięcej wody po deszczu. Wykop dół 35 × 35 cm i głębokości 15 cm pod sam korpus kratki oraz wąski rów na każde ramię przedłużające: głębokość 12 cm i szerokość 12 cm. Dno wykopu ubij zagęszczarką albo ciężkim ubijakiem ręcznym.

Podłoże musi być nośne, bo na nim spocznie rama osadnika po obetonowaniu. Gruz, korzenie i warstwa humusu nie wytrzymają obciążenia 1500 kg na punkt; kratka w takim gruncie opadnie o 5-8 mm w ciągu roku i utworzy prog, który zaczepi podwozie auta.

Krok 2. Podłączenie kanalizacji DN50

Wyprowadź rurę kanalizacyjną DN50 z istniejącego pionu lub poziomu w piwnicy tak, aby sięgała 5 cm poniżej dna wykopu. Rura musi mieć spadek 1,5-2% w kierunku odpływu ogólnego, czyli 15-20 mm na metr bieżący. Połącz ją z króćcem kratki za pomocą nasadki z uszczelką gumową: nie stosuj kleju PVC, bo przy ewentualnej rozbudowie będziesz musiał ciąć instalację.

Prawidłowe podłączenie hydrauliczne skutkuje szczelnością na poziomie 0,5 bar ciśnienia słupa wody. Kratki montowane „na piankę" lub „na silikon" po roku tracą szczelność na łączeniu ruszt-korpus, bo silikon twardnieje i pęka pod wpływem mrozu. Uszczelki fabryczne z EPDM zachowują elastyczność w zakresie od -30°C do +80°C.

Krok 3. Ustawienie kratki i wypoziomowanie

Ustaw korpus kratki na dnie wykopu, ustaw go w poziomie za pomocą klucza imbusowego na regulowanych nóżkach (zakres 70-100 mm). Pamiętaj o zasadzie 3 mm poniżej posadzki: kładź na ramkę kratki łatę 1,5 m i mierz szczelinę przy sznurku traserskim rozciągniętym wzdłuż linii posadzki. Różnica powinna wynosić właśnie te 3 mm.

W tym momencie podłącz ramiona przedłużające. Każde ramię wsuwasz w króciec do oporu, aż uszczelka „kliknie". Łącznik trzyma się sam, bez dodatkowego mocowania, co potwierdza mechanizm bagnetowy z dwoma zaczepami. Wyjścia skieruj prostopadle do osi wjazdu, by woda spływała wzdłuż naturalnego spadku posadzki.

Krok 4. Obetonowanie korpusu

Zasyp dół wokół korpusu chudym betonem C12/15 do poziomu dolnej krawędzi ramki. Beton powinien mieć konsystencję wilgotnej ziemi (plastyczność 6-8 cm stożka). Ubij go sztywnym kołkiem, aby wypełnił wszystkie szczeliny pod ramionami. Po 24 godzinach beton osiąga wytrzymałość 6 MPa, wystarczającą do przejazdu auta osobowego.

Obetonowanie pełni dwie funkcje jednocześnie: rozkłada obciążenie z kół na większą powierzchnię gruntu i blokuje korpus przed przesuwaniem się, gdy koło wjedzie na ruszt pod kątem. Bez betonu kratka w luźnej podsypce piaskowej przesuwa się nawet o 3 mm rocznie w kierunku spadku, a po pięciu latach widać szczelinę przy króćcu.

Krok 5. Wykończenie posadzki i zabezpieczenie rusztu

Wylewka posadzki powinna dochodzić 2 mm do ramki kratki, nigdy nie wyżej. Szczelinę 3 mm między rusztem a posadzką zamknij fugą elastyczną SikaFlex lub równoważną. Na koniec naklej folię malarską na ruszt, by beton i resztki zaprawy nie dostały się do osadnika podczas dalszych prac wykończeniowych.

Uwaga: nie zdejmuj folii ochronnej przez co najmniej 7 dni. Beton posadzkowy wiąże przez tydzień, a jego odpryski w osadniku tworzą czop, który trudno usunąć bez demontażu rusztu.

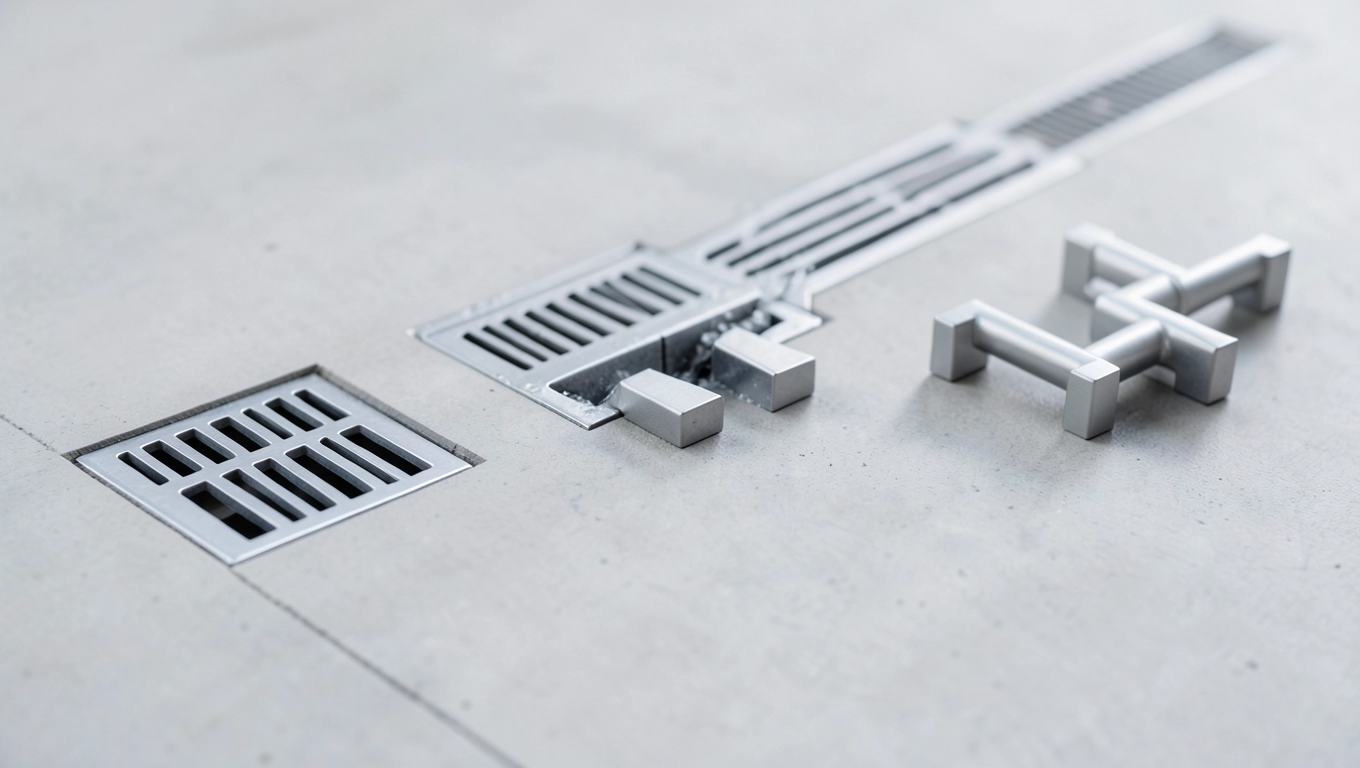

Warianty 1 EXITS, 2 EXITS i zestawy z ramionami które odwodnienie garażowe wybrać

Asortyment kratek do garażu dzieli się na trzy warianty montażowe, z których każdy odpowiada innej geometrii posadzki i innym wymaganiom przepustowości. Wybór zaczyna się od pytania, czy woda spływa z jednej strony wjazdu, z dwóch, czy z całej powierzchni garażu jednocześnie.

Wariant 1 EXITS (jedno wyjście)

Kratka 1 EXITS ma jeden króciec DN50 i kosztuje 289,99 zł brutto. Stosujesz ją w narożniku garażu, do którego spływa woda z jednej strony wjazdu, na przykład przy bramie uchylnej zamontowanej na krótszej ścianie. Mniejsza liczba króćców oznacza prostszy montaż i mniejsze ryzyko zatkania, bo woda nie musi pokonywać rozgałęzienia.

Ograniczeniem wariantu 1 EXITS jest maksymalna powierzchnia odwadniana: do 25 m² przy spadku 2%. W garażu 6 × 7 m z wjazdem od strony 6 metrów potrzebujesz dwóch takich kratek albo jednej kratki 2 EXITS pośrodku. Montaż dwóch narożnych kratek 1 EXITS bywa kłopotliwy, bo spadki posadzki schodzą się w dwóch różnych punktach i trudno utrzymać symetrię.

Wariant 2 EXITS (dwa wyjścia), bohater tego artykułu

Kratka 2 EXITS to centralny punkt odwodnienia dla garażu o powierzchni 25-45 m². Cena 299,99 zł brutto obejmuje korpus, ruszt, zaślepki na nieużywane króćce, uszczelki i klucz imbusowy do regulacji wysokości. Dwa króćce umożliwiają podłączenie ramion w kształcie litery L lub T, co odpowiada spadkom posadzki z trzech albo czterech stron jednocześnie.

Różnica cenowa między 1 EXITS a 2 EXITS wynosi zaledwie 10 zł, ale możliwości przyłączeniowe rosną o 100%. W praktyce oznacza to, że w 9 na 10 garaży wariant 2 EXITS okazuje się lepszym wyborem nawet wtedy, gdy faktycznie podłączysz tylko jeden króciec: drugie wyjście dostajesz „w gratisie" jako rezerwa na przyszłość albo do podłączenia drugiego ramienia w wiecznie mokrym narożniku.

Zestawy z ramionami 2-5 m

Gotowe zestawy obejmują kratkę 2 EXITS i od dwóch do ośmiu ramion przedłużających po 1 m każde. Cena rośnie proporcjonalnie: 599,99 zł za 2 metry, 899,99 zł za 3 metry, 1 399,99 zł za 4 metry i 1 799,99 zł za 5 metrów. W każdym zestawie ramiona mają długość 1 m, ale łączy się je szeregowo, więc 5-metrowy zestaw pozwala zbudować ciąg 7-8 metrów z kilkoma kratkami.

Wariant Full-Inox (stal nierdzewna)

W przetwórstwie spożywczym, w masarniach i zakładach mięsnych wymagana jest stal nierdzewna AISI 304 lub AISI 316, której nie atakują kwasy organiczne i środki dezynfekcyjne. Wariant Full-Inox kratki 2 EXITS ma ruszt i ramkę ze stali nierdzewnej, korpus nadal z polipropylenu, ale cena rośnie o około 180% względem wersji ocynkowanej. Tę opcję dobierasz tylko wtedy, gdy atest sanitarny obiektu tego wymaga.

Checklista przed zakupem

• Zmierz powierzchnię garażu i sprawdź, w którym miejscu stoi woda po deszczu.
• Ustal stronę wyjścia kanalizacji z budynku (ściana północna, południowa).
• Sprawdź średnicę istniejącej rury kanalizacyjnej (DN50 to standard w garażach).
• Policz liczbę ramion 1 m potrzebną do pokrycia odcinka od kratki do kanalizacji.
• Zweryfikuj klasę obciążenia: A15 wystarczy pod auto osobowe i dostawczego do 3,5 t.

Uwaga: wariant A15 nie jest przeznaczony pod samochody ciężarowe powyżej 7,5 t, autobusy ani wózki widłowe o masie własnej powyżej 4 t. Pod taki ruch stosuje się kanały klasy B125 lub C250 z atestem PN-EN 1433.

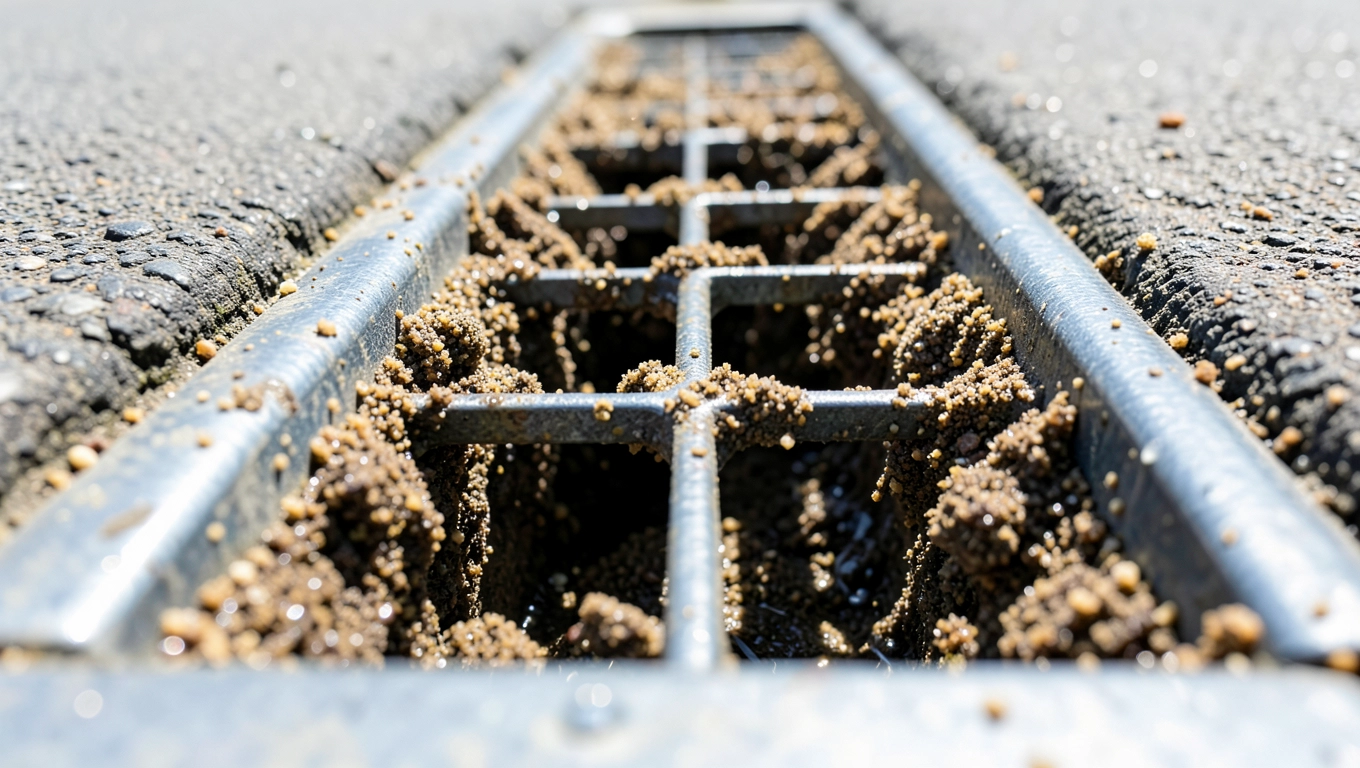

Konserwacja i najczęstsze błędy przy kratce garażowej z syfonem

Samo odwodnienie nie wymaga obsługi, ale osadnik i ruszt potrzebują przeglądu co 3 miesiące w garażu codziennie użytkowanym i co 6 miesięcy w garażu rekreacyjnym. Bez regularnego czyszczenia piasek z opon i błoto zimowe zatykają sitko w osadniku, a woda zaczyna cofać się do kanałów przedłużających.

Demontaż rusztu bez narzędzi

Ruszt trzyma się w ramie na zatrzaskach sprężynowych, które odblokowujesz kluczem imbusowym dołączonym do zestawu. Włóż klucz w otwór przy krawędzi rusztu, przekręć o 90 stopni, a zatrzask puści. Po zdjęciu rusztu masz dostęp do osadnika i możesz wyciągnąć sitko z piaskiem ręką.

Dobra rada: przed demontażem rusztu wrzuć do kratki pół szklanki sody oczyszczonej i zalej litrem ciepłej wody. Soda rozpuszcza tłuszcze i neutralizuje kwasy z mycia nadwozia, dzięki czemu czyszczenie mechaniczne zajmuje 5 minut zamiast 20.

Czyszczenie osadnika i ramion

Osadnik o głębokości 85 mm mieści do 1,2 litra zanieczyszczeń zanim zacznie się przelewać. Opróżniaj go 4 razy w roku: wiosną po piachu drogowym, latem po pylistych burzach, jesienią po liściach i w środku zimy po pierwszym soleniu. Sitko myj wodą pod ciśnieniem, najlepiej myjką ciśnieniową, bo woda pod 100 bar wypłucze piasek z trudno dostępnych kątów.

Ramiona przedłużające czyścisz przez kratkę za pomocą spiralki kanalizacyjnej o średnicy 12 mm, tej samej, którą stosujesz do udrażniania zlewów kuchennych. Wsuń spiralkę do 3 m w każdy króciec i obracaj korbką. Piasek osadzony na ściankach odpadnie, bo gładki polipropylen nie daje osadom przyczepności.

Najczęstsze błędy montażowe

• Brak obetonowania korpusu. Kratka w podsypce piaskowej przesuwa się po pierwszym sezonie.
• Montaż równo z posadzką. Woda nie spływa z kół, bo brakuje różnicy wysokości.
• Brak spadku z wszystkich stron. Kałuża stoi z dala od kratki i wsiąka w fugi.
• Zastosowanie klasy A15 pod ciężarówkę. Ruszt wygina się przy pierwszym postoju TIR-a.
• Podłączenie rury bez spadku. Woda stoi w kanałach i zamarza zimą, rozsadzając złączki.
• Zasypanie ramion bez podsypki piaskowej. Kamienie z gruzu przebijają ściankę PP przy obciążeniu.

Kiedy kratka A15 nie wystarczy

Kratki klasy A15 mają nośność 1500 kg na punkt, co sprawdza się przy autach osobowych, dostawczych do 3,5 t i ręcznych wózkach. W warsztacie samochodowym obsługującym busy, na stacji diagnostycznej dla busów, na parkingu przed centrum handlowym z ruchem ciężarówek dostawczych powyżej 7,5 t oraz w halach produkcyjnych z wózkami widłowymi klasa A15 okazuje się za słaba. Kanały liniowe klasy B125 (12,5 t) i C250 (25 t) są projektowane zgodnie z normą PN-EN 1433 i posiadają ramę żeliwną, której ocynkowany ruszt kratki modułowej nie ma.

Kiedy lepsza będzie stal nierdzewna niż ocynk

Stal ocynkowana na ruszcie zabezpiecza przed korozją przez 8-12 lat w suchym garażu i przez 4-6 lat w garażu z myjką. W masarni, zakładzie mleczarskim, rybnej przetwórni i każdym obiekcie z ciągłą dezynfekcją chemiczną cynk schodzi w ciągu 2 lat. Stal nierdzewna AISI 304 zachowuje pasywację przez 20+ lat, a AISI 316 (dodatek molibdenu) znosi nawet 3% roztwory chlorku sodu, czyli słoną wodę z mycia ryb.

Kupno, dostawa i pewność zwrotu

Wysyłka na terenie Polski trwa 1-2 dni robocze i jest bezpłatna przy płatności z góry. Każdy zestaw zawiera kartę gwarancyjną z 30-dniowym terminem zwrotu bez podawania przyczyny, co wystarcza na sprawdzenie, czy kratka pasuje do średnicy istniejącej kanalizacji i czy spadek posadzki jest wystarczający. Pomoc techniczna obejmuje dobór wariantu na podstawie rzutu garażu i konsultację schematu spadków przed wylaniem posadzki, więc warto wysłać skan projektu przed zakupem wielu kratek.

Ostatnia uwaga: kratka odpływowa do garażu z syfonem działa poprawnie tylko wtedy, gdy spadek posadzki wynosi co najmniej 1,5% z każdej strony i gdy króćce są obetonowane. Bez tych dwóch warunków nawet najdroższy model nie odbierze wody szybciej niż tani ruszt bez syfonu. Jeśli planujesz remont posadzki w starszym garażu, rozważ jednoczesne wykonanie spadków: różnica w kosztach jest minimalna, a efekt widoczny już przy pierwszej burzy.

Źródła danych i normy: PN-EN 1433:2005/A1:2008 (klasy obciążenia kanałów odwadniających), dokumentacja techniczna producenta kratki (indeks Kratka-odpływowa-do-garażu-kotlowni-2-EXITS), Warunki techniczne wykonania i odbioru robót budowlanych część C: Instalacje sanitarne (ITB), katalogi producentów rur kanalizacyjnych DN50 (Pipelife, Wavin, Gebe)
