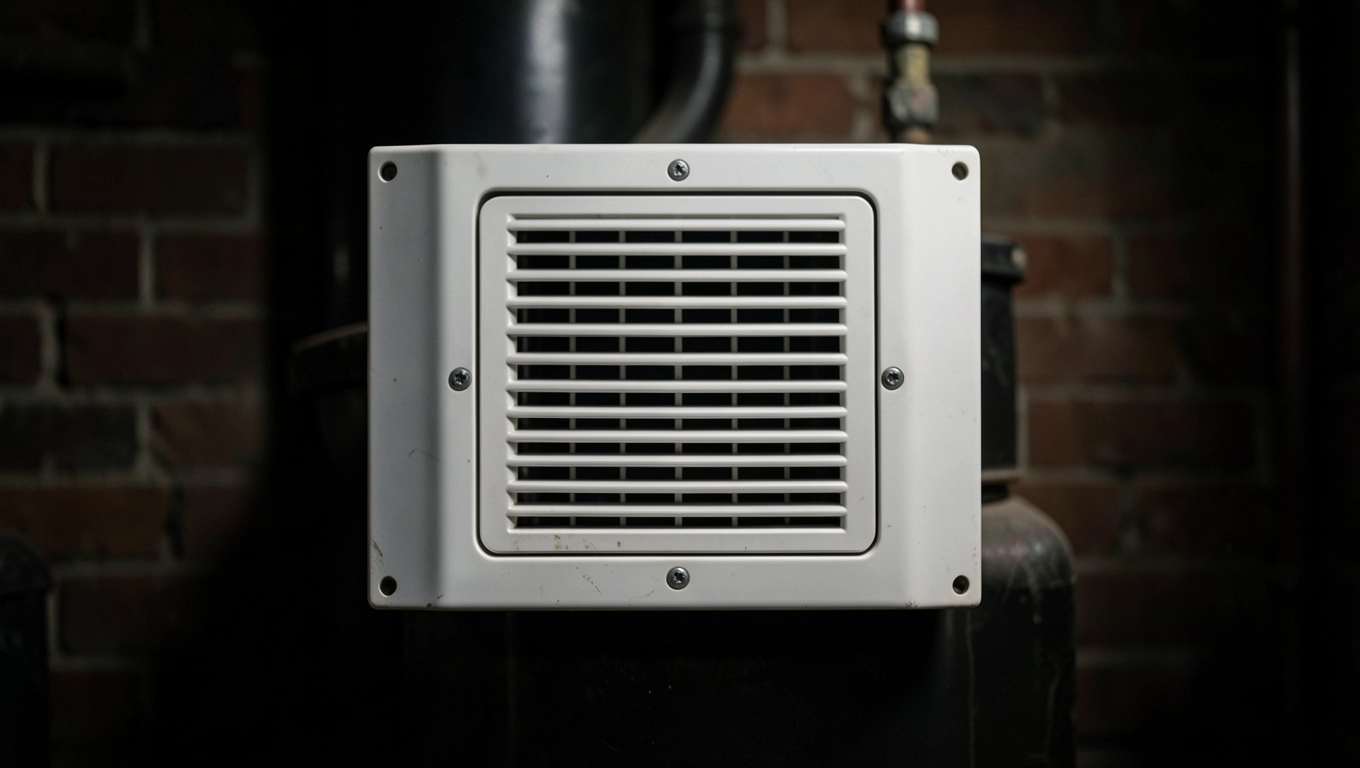

Jaka kratka wentylacyjna do kotłowni? Poradnik 2026

Źle dobrana kratka wentylacyjna do kotłowni potrafi kosztować życie. Cofnięcie spalin, niedobór tlenu dla palnika, a w najgorszym razie cichy, niewyczuwalny czad, który zabija rodzinę śpiącą piętro wyżej. Ten artykuł rozbija temat tak, jak powinien go rozbić inżynier na budowie: konkretne wymiary, konkretne normy, konkretny materiał i zero miejsca na domysły.

• Kratka wentylacyjna do kotłowni z kotłem gazowym i na ekogroszek
• Kratka wentylacyjna do kotłowni wymiary, przekrój i montaż
• Niezamykalna kratka wentylacyjna do kotłowni ze stali nierdzewnej
• Przypadki szczególne: kominek, rekuperacja, pompa ciepła
• Najczęstsze błędy inwestorów i checklista przed zakupem
• FAQ krótkie odpowiedzi na najczęstsze pytania

Kratka wentylacyjna do kotłowni z kotłem gazowym i na ekogroszek

Gaz ziemny, LPG, ekogroszek, pellet, olej opałowy i prąd każde z tych paliw rządzi się innymi prawami fizyki spalania. Kocioł pobiera z pomieszczenia określoną ilość powietrza do podtrzymania reakcji. Jeśli tej ilości brakuje, spalanie staje się niepełne, a palnik zaczyna podsysać powietrze z kanału kominowego. Skutek? Właśnie odwrócenie ciągu i spaliny wędrują tam, gdzie nie powinny.

Przy kotle z otwartą komorą spalania (typ Atmos, Viadrus na ekogroszek, klasyczny Junkers) powietrze do spalania musi trafiać do kotłowni kanałem nawiewnym o przekroju minimum 200 cm² dla mocy do 30 kW oraz 300 cm² dla mocy 30-60 kW. To nie sugestia, tylko wymóg z Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst ujednolicony z 9 czerwca 2022).

Kotły kondensacyjne z zamkniętą komorą (turbo) pobierają powietrze z zewnątr przez koncentryczny przewód powietrzno-spalinowy. W takiej konfiguracji kratka wentylacyjna do kotłowni pełni wyłącznie rolę wentylacji ogólnej pomieszczenia, a nie nawiewu spalania. To subtelna, ale życiowo ważna różnica.

Uwaga: przy kotle grawitacyjnym montowanie wentylatora wyciągowego w kotłowni grozi odwróceniem ciągu kominowego w ciągu sekund. Spaliny zamiast do komina mogą trafić prosto do pokoju.

Skąd bier się wymóg 200 cm²?

Liczba wynika z zapotrzebowania kotła na powietrze. Dla spalania 1 m³ gazu ziemnego potrzeba około 9,5 m³ powietrza. Kocioł 24 kW zużywa w godzinę około 2,8 m³ gazu, a więc wymaga przepływu powietrza rzędu 26 m³/h. Przekrój 200 cm² przy typowej prędkości napływu 1-1,5 m/s zapewnia właśnie taką wydajność. Wartość 14×14 cm to prostokąt dający 196 cm², który mieści się w wymogu z niewielkim zapasem.

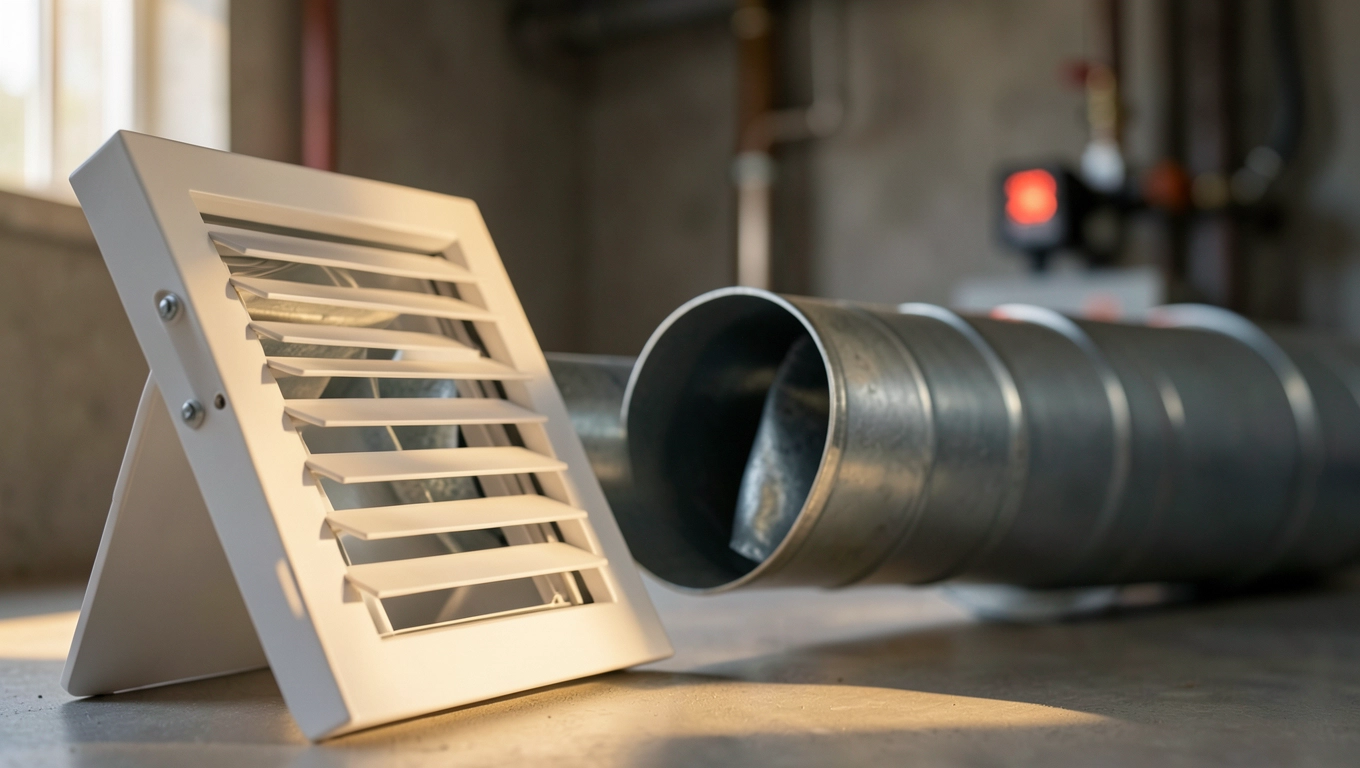

Kratka wentylacyjna do kotłowni wymiary, przekrój i montaż

Kratka to element końcowy kanału, a nie sam kanał. Jej zadaniem jest przepuścić tyle powietrza, ile pozwala kanał za nią. Zbyt mała kratka przy dużym kanale działa jak korek w butelce, zbyt duża przy małym kanale nic nie psuje, bo i tak przełyk jest węższy.

Najpopularniejszy rozmiar to 14×14 cm, czyli właśnie ten wymagany dla kotłowni do 30 kW. Spotyka się też kratki 14×21 cm, 14×28 cm oraz okrągłe Ø 15 cm. Okrągłe montuje się na kanałach z rur PVC lub blachy ocynkowanej, prostokątne na kanałach murowanych lub z pustostropów szkieletowych.

Dolna krawędź nawiewu maksimum 30 cm nad podłogą

Powietrze potrzebne do spalania jest zimne i ciężkie. Zasysane przez kocioł opada, więc musi trafiać do kotłowni nisko. Stąd wymóg umieszczenia dolnej krawędzi kratki nawiewnej nie wyżej niż 30 cm nad posadzką. Kratka przy samym suficie działałaby co najwyżej jako wywiew, bo ciepłe powietrze z kotłowni uciekałoby górą zanim zdążyłoby wziąć udział w spalaniu.

Wywiew przy stropie

Kratka wywiewna trafia wysoko, blisko sufitu. Ciepłe, zużyte powietrze samo ciągnie do góry i tam powinno znaleźć ujście. Kanał wywiewny w kotłowni z kotłem grawitacyjnym musi być pionowy i wychodzić ponad dach, inaczej ciąg odwróci się przy wietrznej pogodzie. W praktyce oznacza to osobny komin wentylacyjny, a nie wyprowadzenie przez ścianę.

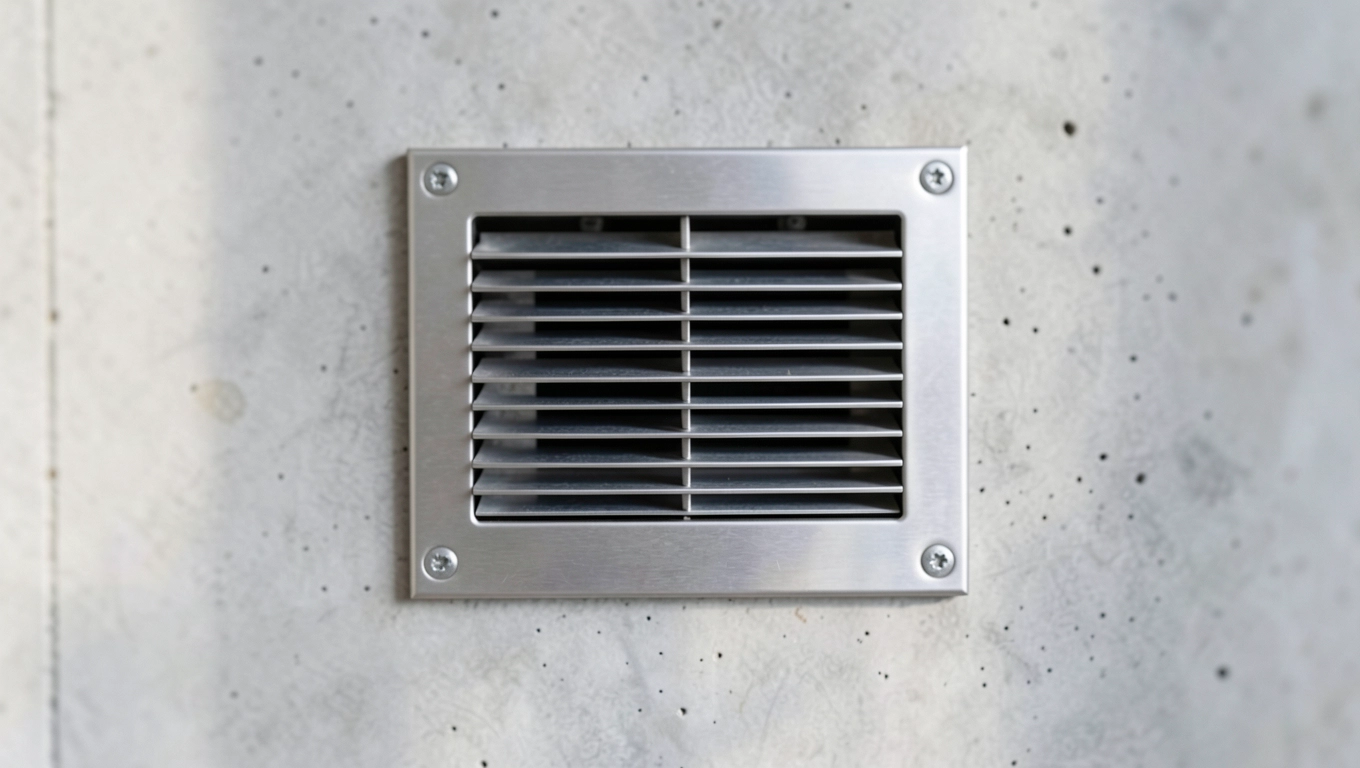

Niezamykalna kratka wentylacyjna do kotłowni ze stali nierdzewnej

Kratka zamykana, czyli z ruchomą żaluzją lub przepustnicą, wydaje się praktyczna. Zimą nie ciągnie z kotłowni, latem nie wpuszcza much. Problem w tym, że mechanizm bywa zapomniany w pozycji zamkniętej, a wtedy kocioł zaczyna „dławić się" powietrzem. Norma PN-B-02431-1:1999 dotycząca instalacji gazowych mówi wprost: w pomieszczeniu z kotłem gazowym z otwartą komorą spalania nawiew musi zapewniać stały, nieprzerwany dopływ powietrza. Słowo „nieprzerwany" wyklucza przepustnicę.

Dopuszczalne są kratki z siatką lub żaluzją stałą (nieruchomą), która chroni przed owadami i gruzem, ale nie pozwala regulować przepływu. Jeśli ktoś naprawdę chce regulację, może zainstalować przepustnicę z pamięcią położenia i wyraźnym oznaczeniem, ale w praktyce inwestorzy rezygnują z tej opcji na rzecz prostoty.

Materiał: dlaczego stal nierdzewna wygrywa

Kotłownia to nie salon. Para wodna, tlenki siarki z gazu, pył z ekogroszku, skoki temperatury to środowisko, w którym zwykła stal pokrywa się rdzą w ciągu dwóch sezonów. Aluminium utlenia się wolniej, ale w kontakcie z wilgocią i zasadowymi osadami z popiołu matowieje i kruszeje. Stal nierdzewna (gatunek AISI 304 lub lepszy AISI 316) wytrzymuje dekady bez śladu korozji, a jej żaroodporność sięga 800°C, co przy kotle na paliwo stałe ma realne znaczenie.

Kratki z tworzywa mają sens w wentylacji łazienki, ale w kotłowni, zwłaszcza z kotłem na ekogroszek, mogą się odkształcić od samego ciepła rury odprowadzającej spaliny. Aluminium sprawdza się przy kotle gazowym w suchym pomieszczeniu, ale przy pelletowym lub węglowym lepiej nie ryzykować. Stal nierdzewna to wybór „raz zamontuj, zapomnij".

Kiedy NIE stosować stali nierdzewnej

Jedyny sensowny powód, żeby zrezygnować ze stali nierdzewnej, to budżet. Różnica 40-100 zł na pojedynczej kratce w kotle 25 kW to koszt niewielki w skali całej inwestycji. Jeśli jednak ktoś buduje dom na bardzo ciasnym budżecie, a kocioł stoi w suchym, wentylowanym pomieszczeniu z gazem ziemnym, aluminium lakierowane proszkowo też spełni swoją rolę przez 10-15 lat.

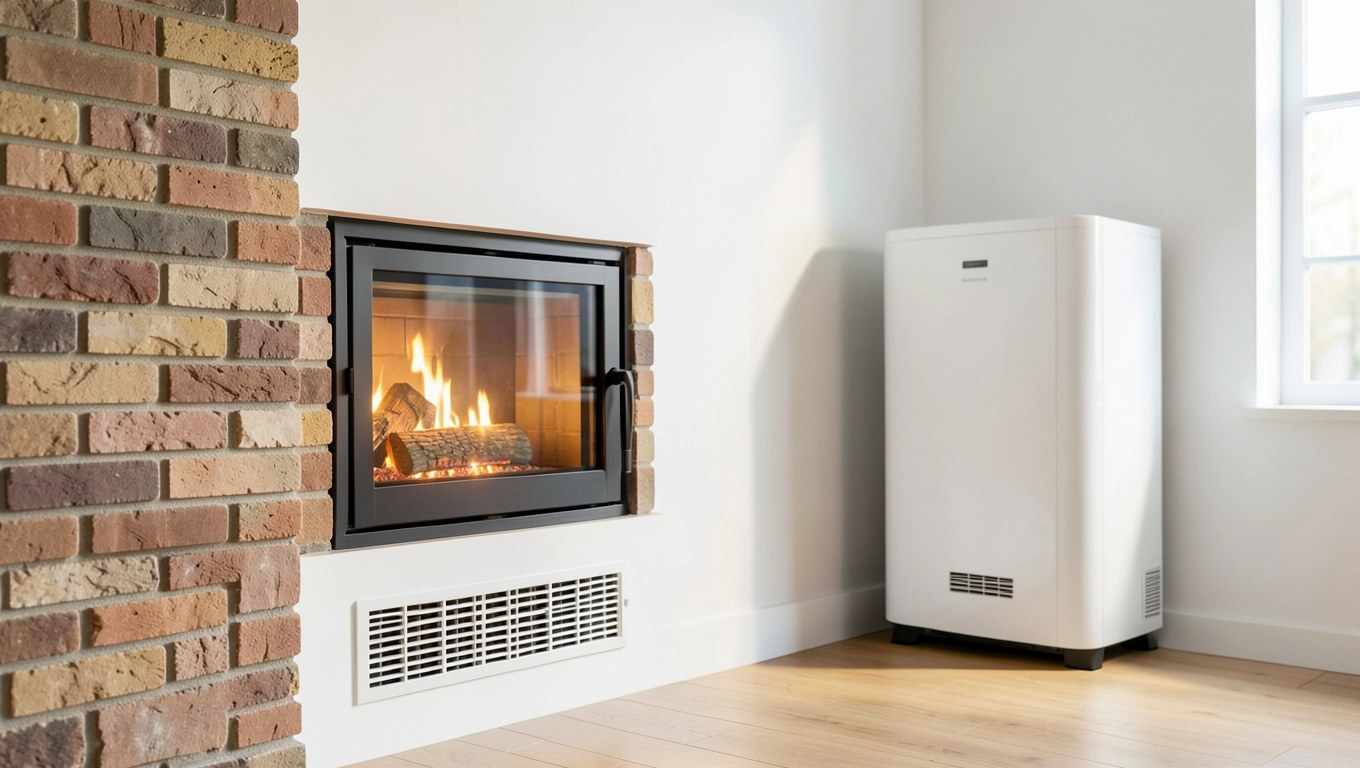

Przypadki szczególne: kominek, rekuperacja, pompa ciepła

Kominek z wkładem to w oczach prawa kocioł na paliwo stałe. Nawet jeśli palisz w nim trzy razy w roku, kratka wentylacyjna do kotłowni obok musi spełniać te same wymogi co dla kotłowni z kotłem na ekogroszek. Kominek pobiera powietrze do spalania z pomieszczenia, a gdy go zabraknie, dym cofa się do pokoju. Takie same zasady: kratka niezamykalna, przekrój min. 200 cm², dolna krawędź do 30 cm nad podłogą.

Rekuperacja to wentylacja mechaniczna z odzyskiem ciepła. W domu z rekuperatorem kotłownia traci status osobnego pomieszczenia wentylowanego grawitacyjnie, bo powietrze dostarcza centrala. Nawiew i wywiew realizują anemostaty, czyli okrągłe kratki z regulowanym kierunkiem nawiewu, rozmieszczone w suficie lub ścianie. Kratka wentylacyjna do kotłowni montowana w ścianie zewnętrznej staje się wtedy albo czerpnią świeżego powietrza, albo zostaje zlikwidowana.

Pompa ciepła nie spala paliwa, więc nie potrzebuje ani kanału spalinowego, ani kratki nawiewnej spalania. Wymogi wentylacyjne pomieszczenia technicznego ograniczają się do zapewnienia minimalnej wymiany powietrza dla chłodzenia urządzenia. W praktyce wystarczy kratka 100-150 cm², a kanał wywiewny bywa w ogóle zbędny.

Case study: kotłownia 25 kW na ekogroszek

Konkretny przykład z życia. Kocioł Atmos DC 25 GS na ekogroszek, moc 25 kW, kotłownia w piwnicy o powierzchni 12 m². Wymagany nawiew: 200 cm². Inwestor montuje kanał murowany 14×14 cm z kratką wentylacyjną do kotłowni ze stali nierdzewnej, niezamykalną, z siatką przeciw owadom. Kratka wychodzi przez ścianę zewnętrzną, dolna krawędź 15 cm nad posadzką (zmieści się w limicie 30 cm).

Wywiew: kanał murowany 14×14 cm wychodzący ponad dach jako osobny komin wentylacyjny. Kratka przy stropie, ta sama stal nierdzewna. Żadnego wentylatora, żadnej przepustnicy. Koszt obu kratek: około 90-160 zł, montaż łącznie z kanałami kilkaset złotych. Mniej niż jeden sezon serwisu kotła, a życie rodziny zyskuje podstawowe zabezpieczenie.

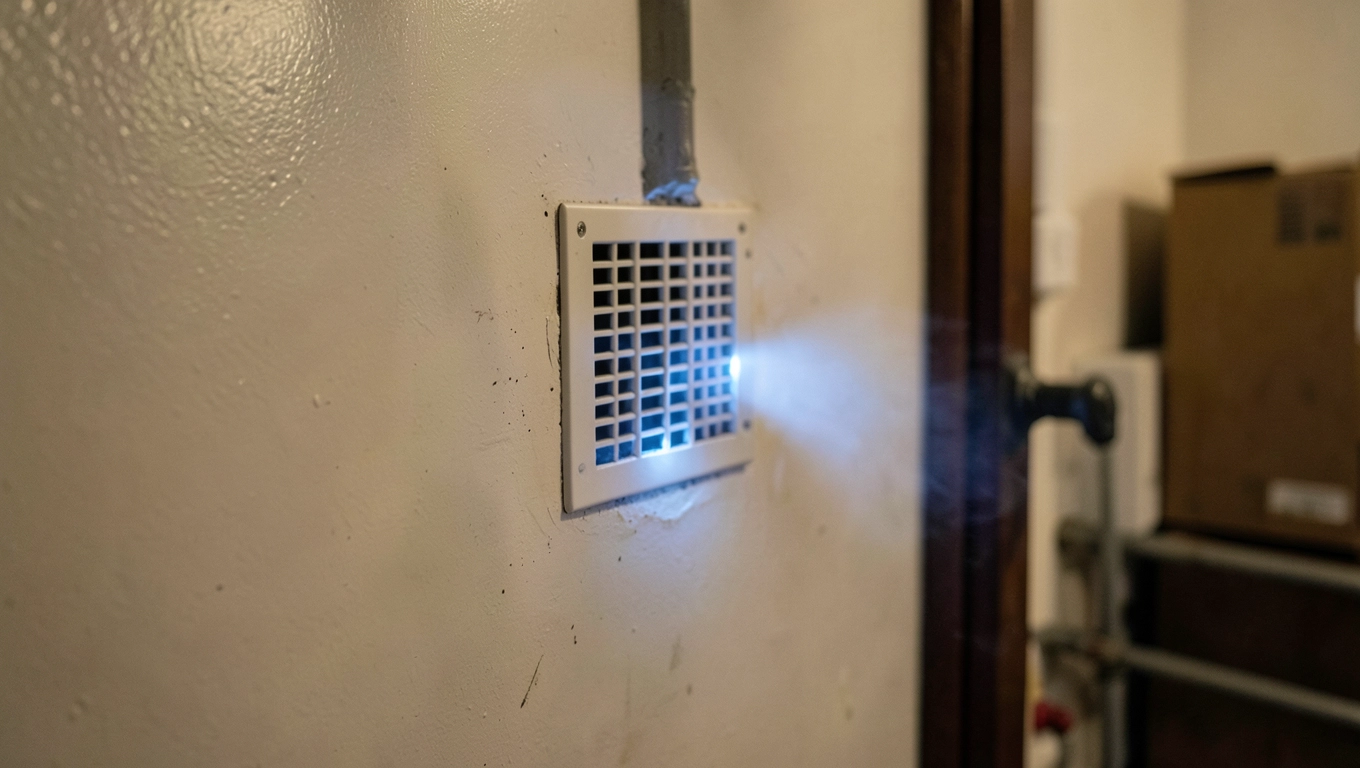

Najczęstsze błędy inwestorów i checklista przed zakupem

Kratka zamykana, bo „będzie ciągnąć zimnem". To pierwszy grzech kotłowni. Drugi: kratka 10×10 cm, bo „przecież to dużo". Matematyka jest prosta, 10×10 to 100 cm², czyli połowa wymaganego nawiewu. Trzeci: kratka plastikowa przy kotle na pellet, bo „biorę najtańszą". Piece na pellet potrafią wytworzyć temperaturę otoczenia 50-60°C, a przy awarii czujnika znacznie więcej.

Czwarty, równie częsty: kratka zamontowana zbyt wysoko. Inwestor wierci otwór na wysokości wzroku, bo „tak ładniej", a przepisy mówią max 30 cm nad podłogą. Piąty: brak kratki w ogóle, bo kocioł „przecież działa i bez tego". Działa, dopóki nie zacznie pracować przy wietrznej aurze albo gdy domownik zamknie okno na czas nocnego odpoczynku.

Checklista przed zakupem kratki wentylacyjnej do kotłowni:

• Czy kratka jest niezamykalna (brak przepustnicy, żaluzji ruchomej)?
• Czy przekrój czynny wynosi ≥ 200 cm² (odpowiada rozmiarowi 14×14 cm)?
• Czy materiał jest ognioodporny i antykorozyjny (stal nierdzewna, aluminium)?
• Czy dolna krawędź kratki nawiewnej znajdzie się ≤ 30 cm nad posadzką?
• Czy kratka wywiewna trafi pod strop, a kanał wywiewny powyżej dachu?
• Czy kratka nie blokuje się przy wietrznej pogodzie (siatka, a nie ślepy dekiel)?

Przy kotle gazowym kondensacyjnym (turbo) zasady się odwracają. Kratka nawiewna spalania staje się zbędna, bo powietrze pobiera koncentryczny przewód. Pozostaje wentylacja ogólna pomieszczenia, a tam kratka 100-150 cm² w drzwiach lub ścianie wystarczy. Wielu producentów kotłów turbo wprost zabrania montażu kratki w ścianie zewnętrznej kotłowni, bo to komplikuje bilans powietrza w systemie koncentrycznym.

FAQ krótkie odpowiedzi na najczęstsze pytania

Czy kratka wentylacyjna do kotłowni może być plastikowa?

Tylko przy kotle elektrycznym lub w pomieszczeniu z kotłem kondensacyjnym w wersji turbo. Przy kotle na paliwo stałe lub gazie z otwartą komorą plastik odkształci się lub stopi.

Ile kosztuje kratka wentylacyjna do kotłowni 14×14?

Model ze stali nierdzewnej to wydatek rzędu 60-180 zł za sztukę. Aluminium lakierowane kosztuje 30-80 zł, ale traci gwarancję w agresywnym środowisku kotłowni z kotłem węglowym.

Czy można łączyć kratkę nawiewną z czerpnią powietrza?

Tak, jeśli czerpnia to kanał prowadzący do wnętrza kotłowni. Czerpnia na elewacji to wlot zabezpieczony siatką, a kratka nawiewna montuje się po drugiej stronie ściany. W domach z rekuperacją czerpnia często zastępuje osobną kratkę.

Co grozi za brak kratki wentylacyjnej w kotłowni?

Przy kontroli kominiarskiej lub gazowej inspektor ma obowiązek wyłączyć kocioł z użytkowania do czasu usunięcia braków. Ubezpieczyciel w razie pożaru lub zatrucia czadem może odmówić wypłaty odszkodowania, powołując się na niezgodność instalacji z obowiązującymi normami.

Wentylacja kotłowni to nie miejsce na kompromisy. Każdy centymetr kwadratowy przekroju i każdy centymetr wysokości montażu wynika z fizyki spalania, a nie z widzimisię urzędnika. Świadomy inwestor, który dobiera kratkę wentylacyjną do kotłowni według powyższych zasad, zyskuje spokój na dekady użytkowania i realną ochronę przed scenariuszem, którego nikt nie chce powtarzać.

Źródła danych i podstawy prawne: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm., tekst ujednolicony 9 czerwca 2022 r.), Rozporządzenie Ministra Spraw Wewnętrznych z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków (Dz.U. 2010 nr 109 poz. 719), norma PN-B-02411:1987 dotycząca instalacji wentylacyjnych w budynkach z kotłami na paliwo stałe, norma PN-B-02431-1:1999 dla instalacji gazowych w budynkach mieszkalnych. Dane techniczne materiałów i cen orientacyjnych oparte na katalogach producentów wyrobów wentylacyjnych dostępnych w Polsce (witryna: wentylacja.info, daty przeglądów: pierwszy kwartał 2025 r.).
