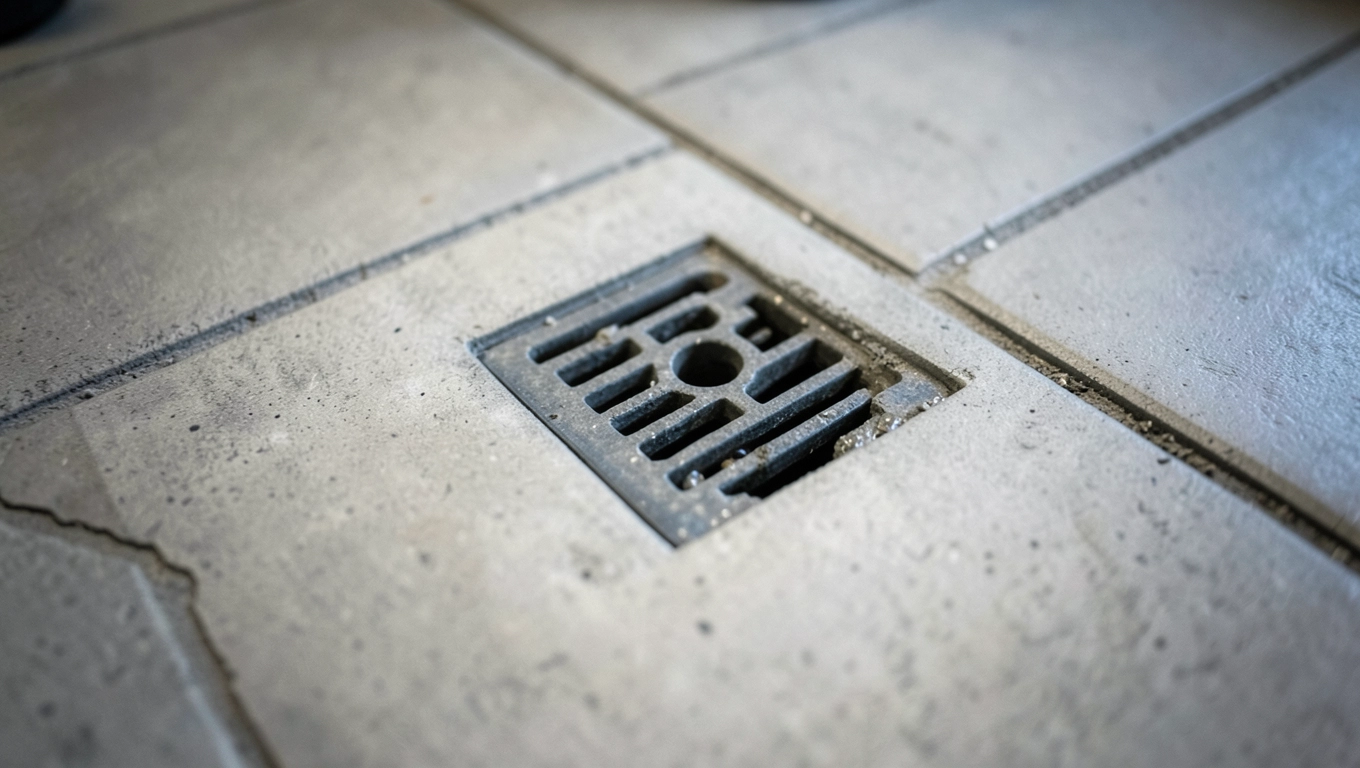

Odpływ liniowy w garażu – nowoczesne rozwiązanie dla suchej podłogi

Wilgoć w garażu to nie tylko kwestia komfortu to realne zagrożenie dla konstrukcji budynku, stanu technicznego samochodu i przechowywanych narzędzi. Gdy po zimie na posadzce zalega warstwa roztopionego śniegu zmieszanego z solą drogową, gdy po myciu auta woda stoi w kałużach przez godziny, frustrujący widok przekształca się w poważny problem. Odpływ liniowy w garażu to rozwiązanie, które eliminuje te niedogodności definitywnie pod warunkiem, że zostanie dobrane i zamontowane zgodnie ze sztuką.

• Z jakich elementów składa się odpływ liniowy
• Jak zamontować odpływ liniowy w garażu
• Gdzie umiejscowić odwodnienie liniowe w garażu
• Pytania i odpowiedzi dotyczące odpływu liniowego w garażu

Z jakich elementów składa się odpływ liniowy

Odpływ liniowy to ewolucja klasycznego odwodnienia punktowego, czyli pojedynczej kratki ściekowej umieszczonej w centralnym punkcie posadzki. Zamiast jednego punktu zbiorczego system wykorzystuje korytko ciągnące się wzdłuż określonej linii, co radykalnie zwiększa powierzchnię odbioru wody. Korytko stanowice kanał transportowy przykryte jest osłonną kratką najczęściej wykonaną ze stali nierdzewnej lub żeliwa, w zależności od klasy obciążeniowej.

Sam kanał odpływowy produkowany jest z tworzyw sztucznych (polipropylen, PVC), ze stali nierdzewnej lub z kompozytów mineralnych. Każdy z tych materiałów ma swoje specyficzne właściwości: tworzywo sztuczne sprawdza się w standardowych zastosowaniach, stal nierdzewna oferuje odporność chemiczną przy kontaktach z detergentami, natomiast kompozyt mineralny wyróżnia się sztywnością i odpornością na uderzenia mechaniczne. Ścianki korytka projektuje się tak, aby wytrzymywały nacisk spowodowany przejazdem samochodu osobowego w tym przypadku norma PN-EN 1433 definiuje minimalne parametry wytrzymałościowe dla każdej klasy obciążenia.

Kratka osłaniająca spełnia dwie funkcje: chroni kanał przed zanieczyszczeniami stałymi oraz umożliwia swobodny przepływ wody do wnętrza systemu. W garażach stosuje się kratki szczelinowe lub ażurowe ich konstrukcja musi zapewniać przepuszczalność na poziomie minimum 80 proc. powierzchni przykrycia, aby nawet przy intensywnych opadach woda nie gromadziła się na posadzce. Otwory kratki projektuje się tak, aby uniemożliwiały przedostawanie się większych zanieczyszczeń, które mogłyby zablokować ciąg korytka.

Zobacz także Odpływ w garażu

Każdy kompletny system odwodnienia liniowego zawiera ponadto elementy takie jak syfon uchroźny zapobiegający przedostawaniu się nieprzyjemnych zapachów z kanalizacji, odpływy boczne lub dolne umożliwiające podłączenie do instalacji sanitarnej oraz końcówki zamykające szczelnie bieg kanału. Syfon, choć często pomijany przy oszczędnościowym podejściu do tematu, jest elementem krytycznym bez niego do garażu przedostają się opary z kanalizacji, co w zamkniętej przestrzeni staje się uciążliwe bardzo szybko.

Standardowe długości korytek liniowych wynoszą od 500 mm do 3000 mm, przy szerokościach od 100 do 300 mm. Wybór wymiarów determinowany jest przede wszystkim planowanym natężeniem przepływu oraz dostępną przestrzenią montażową. W projektach garaży indywidualnych najczęściej spotyka się korytka o szerokości 150 mm i długości 1000-1500 mm wymiary te stanowią optymalny kompromis między wydajnością a łatwością zabudowy w typowej posadzce garażowej.

Jak zamontować odpływ liniowy w garażu

Montaż odpływu liniowego wymaga przemyślanej organizacji prac, które najlepiej realizować na etapie stanu surowego zamkniętego budynku. Fundamentalnym warunkiem sukcesu jest odpowiednie przygotowanie podłoża betonowa wylewka musi osiągnąć pełną wytrzymałość przed przystąpieniem do jakichkolwiek czynności związanych z instalacją kanałów. Minimalny czas secczenia betony wynosi 28 dni dla klasy C25/30, co gwarantuje stabilność podłoża podczas późniejszego obciążania.

Prace rozpoczyna się od wytyczenia trasy kanału i sprawdzenia spadków. Odpływ liniowy w garażu wymaga zapewnienia spadku posadzki minimum 1,5-2 proc. w kierunku linii odwodnienia to wartość, poniżej której woda nie będzie odpływać wystarczająco szybko, szczególnie przy opadach intensywnych lub roztopach. Spadek realizuje się przez różnicę grubości warstwy wylewki nad kanałem i w najwyższym punkcie posadzki. W przypadku garaży z pompą odpływową konieczne jest zapewnienie minimalnego spadku 1 proc. na odcinku od kratki do zbiornika pomp.

Korytko instaluje się nawcześniej przygotowanym podłożu, stosując regulowane nóżki lub wsporniki umożliwiające precyzyjne wypoziomowanie. Kluczowe jest zachowanie szczelności połączenia kanału z rurą odpływową stosuje się specjalne uszczelki kołnierzowe lub złącza kielichowe, które gwarantują szczelność przez dekady. Po zamontowaniu kanału wykonuje się próbę szczelności poprzez zalanie wodą i obserwację ewentualnych przecieków. Każdy wykryty przeciek wymaga natychmiastowej korekty, ponieważ po zasypaniu i zalaniu posadzki dostęp do połączeń będzie znacząco utrudniony.

Zabudowa kanału odbywa się poprzez zalanie otworu wokół korytka betonem lub specjalną zaprawą szybkosprawną. Grubość warstwy betonu nad korytkiem powinna wynosić minimum 40 mm dla zapewnienia nośności, jednak niektóre systemy przewidują możliwość całkowitego zamontowania w warstwie wyrównawczej, co wymaga wówczas zastosowania dodatkowego zbrojenia rozproszonego w postaci włókien stalowych lub polipropylenowych. Po stwardnieniu betonu montuje się kratkę, sprawdzając jej stabilność i szczelność przylegania do ramy nośnej.

Istotnym elementem montażu jest wykonanie dylatacji obwodowej wokół korytka szczelina o szerokości 5-10 mm wypełniona silikonem sanitarnym lub specjalną taśmą dylatacyjną zapobiega pękaniu posadzki na skutek naprężeń termicznych. W garażach ogrzewanych różnica temperatur między wnętrzem a podłożem generuje ruchy liniowe, które bez właściwej dylatacji prowadzą do rys i odspojeń wylewki w bezpośrednim sąsiedztwie kanału.

Gdzie umiejscowić odwodnienie liniowe w garażu

Lokalizacja odpływu liniowego determinuje jego skuteczność w największym stopniu. W garażach jednostanowiskowych najczęściej montuje się kanał przy bramie wjazdowej, w miejscu gdzie woda z roztopów i opadów wnika do wnętrza w pierwszej kolejności. Taka lokalizacja pozwala na przechwytywanie wody zanim rozproszy się ona po całej powierzchni posadzki, co skraca czas osuszania i minimalizuje ryzyko zawilgocenia ścian.

Alternatywnym rozwiązaniem, stosowanym szczególnie w garażach dwustanowiskowych lub o niestandardowych układach, jest instalacja odwodnienia wzdłuż osi środkowej pojazdu. Kanał biegnący równolegle do dłuższej ściany garażu, tuż za linią kół, przechwytuje wodę spływającą z komory silnika i bagażnika podczas postoju. To rozwiązanie sprawdza się w sytuacjach, gdy brama wjazdowa usytuowana jest pod kątem uniemożliwiającym naturalne spływanie wody ku jednej krawędzi.

W garażach z podjazdem nachylonym konieczne jest umieszczenie kanału na granicy strefy zewnętrznej i wewnętrznej, aby woda nie przelewała się przez próg. Wykonuje się wówczas progi schodkowe o wysokości 15-20 mm, które fizycznie oddzielają strefę mokrą od suchej. Kanał liniowy montowany tuż za progiem skutecznie odprowadza wodę, nie dopuszczając do jej wnikania w głąb pomieszczenia.

W przypadku garaży wielostanowiskowych zasada projektowa jest prosta: każde stanowisko powinno mieć zapewniony spadek w kierunku co najmniej jednego kanału odwodnienia. Przy szerokości stanowiska powyżej 5 metrów zaleca się instalację dwóch kanałów równoległych, ponieważ spadek 2 proc. przy szerokości 6 metrów oznacza różnicę poziomów wynoszącą 120 mm wartość zbyt duża dla komfortowej eksploatacji posadzki. Dwa kanały rozmieszczone symetrycznie eliminują ten problem.

Przy projektowaniu lokalizacji należy uwzględnić również dostęp do studzienki zbiorczej lub separatora substancji ropopochodnych. Przepisy budowlane, w tym rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, nakładają na właścicieli garaży obowiązek oczyszczania ścieków przed odprowadzeniem do kanalizacji publicznej lub gruntu. Separator jest obligatoryjny, gdy powierzchnia garażu przekracza 50 m² i pojazdy parkowane są na zewnątrz.

Optymalna długość kanału wyznaczana jest przez powierzchnię garażu oraz przewidywane natężenie opadów. Praktyczna zasada mówi, że przepustowość kanału powinna wynosić minimum 0,8 l/s na każde 50 m² powierzchni odwadnianej. Dla garażu o powierzchni 35 m² minimalna przepustowość wynosi zatem 0,56 l/s parametr ten determinuje dobór szerokości kanału i przekroju rury odpływowej. Rura o średnicy 110 mm przy spadku 2 proc. osiąga przepustowość rzędu 4-6 l/s, co przy natężeniach typowych dla klimatu nego jest marginesem bezpieczeństwa wystarczającym nawet przy intensywnych ulewach.

Ostateczna decyzja o lokalizacji musi uwzględniać również układ ścian nośnych i ewentualnych słupów konstrukcyjnych. Przewody odpływowe prowadzone są najczęściej pod posadzką, w kierunku najkrótszej drogi do przykanalika. Unika się prowadzenia rur pod ścianami nośnymi oraz w obszarach intensywnie eksploatowanych, gdzie obciążenia punktowe mogłyby uszkodzić instalację.

W nowo budowanych garażach projekt odwodnienia warto skoordynować z architektem na etapie tworzenia projektu budowlanego. W istniejących obiektach, gdzie wylewka jest już wykonana, montaż odpływu liniowego wymaga skucia fragmentu posadzki na głębokość minimum 100-150 mm. Jest to operacja inwazyjna, którą najlepiej przeprowadzić przy okazji generalnego remontu posadzki, gdyż skucie i ponowne zalewanie wybranego passu nie gwarantuje spójności z resztą wylewki.
