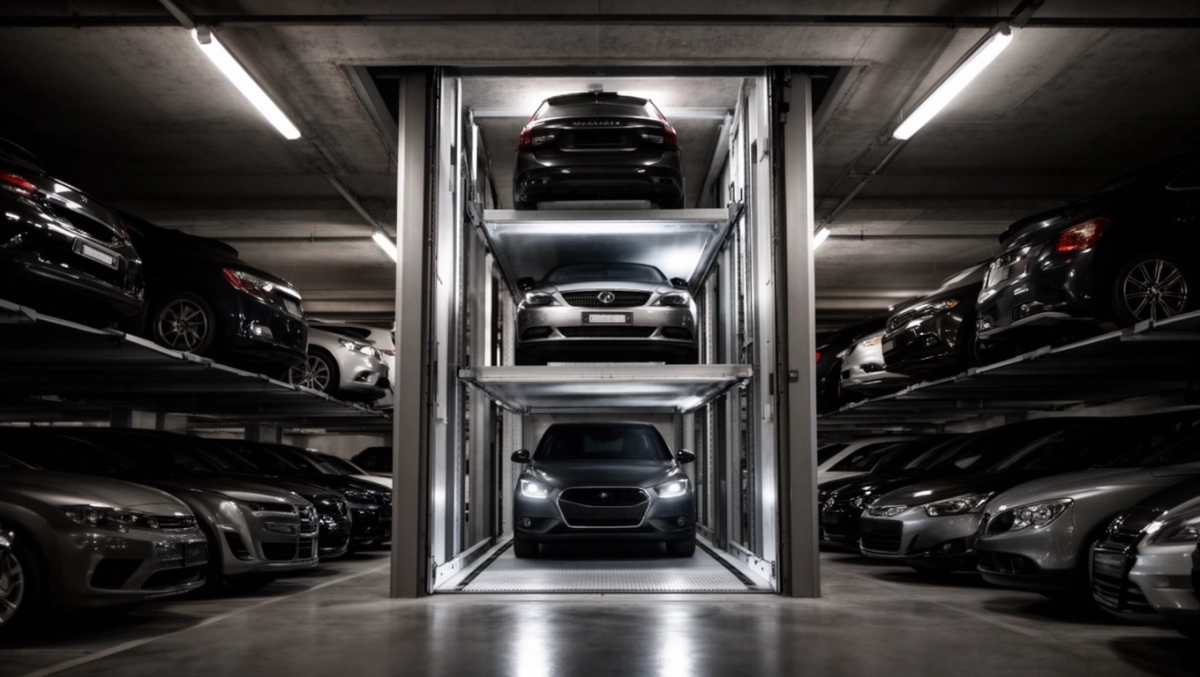

Winda samochodowa do podziemnego garażu – podwój miejsca parkingowe

Każdy, kto zmaga się z chronicznym brakiem miejsc parkingowych w centrum miasta, wie, jak frustrujące bywa krążenie wokół bloku w poszukiwaniu wolnej kratki. Winda samochodowa do garażu podziemnego to rozwiązanie, które dosłownie zmienia geometrię przestrzeni zamiast jednego poziomu zyskujesz dwa, trzy, a nawet cztery, nie wydłużając przy tym rampy najazdowej ani o centymetr. Brzmi jak futurystyczna wizja, ale to technologia, która działa już w setkach budynków w Polsce, od kamienic we Wrocławiu po nowoczesne apartamentowce w Gdańsku. Pod maską takiego systemu kryje się precyzyjna inżynieria, której mechanizm warto poznać, zanim zdecydujesz się na inwestycję.

• Zasady działania windy samochodowej w podziemnym garażu
• Ile miejsca zyskasz dzięki windzie samochodowej w podziemnym garażu
• Projekt i wymagania techniczne windy samochodowej w podziemnym garażu
• Bezpieczeństwo i konserwacja windy samochodowej w garażu podziemnym

Zasady działania windy samochodowej w podziemnym garażu

Winda samochodowa do garażu podziemnego działa na zasadzie pionowego transportu pojazdów między kondygnacjami, wykorzystując hydrauliczny mechanizm podnoszenia lub wciągnik elektryczny. W odróżnieniu od tradycyjnej windy osobowej, która zamknięta jest w szczelnej kabinie z własnymi drzwiami, winda samochodowa otwarta jest na oścież zamiast ścian ma metalowe barierki, a zamiast drzwi kabinowych tylko drzwi szybowe na każdym poziomie. To właśnie ta otwarta konstrukcja pozwala na wjazd auta bez konieczności precyzyjnego parkowania w ciasnej kabinie, co znacząco przyspiesza operację i redukuje ryzyko obić.

Prędkość takiego urządzenia jest świadomie ograniczona do maksymalnie 0,15 m/s to mniej więcej jedna trzecia prędkości typowej windy osobowej. Powód? Bezwładność pojazdu na platformie wymaga łagodnego rozruchu i hamowania, aby ładunek nie przesuwał się w niespodziewanym momencie. Hydrauliczne cylindry tłoczą olej pod ciśnieniem, co generuje siłę potrzebną do podniesienia nawet 3,5 tony, czyli spokojnie jednego dużego SUV-a z bagażem.

Platforma samochodowa stanowiąca płytę nośną wykonana jest z wysokowytrzymałowej stali, często pokrytej antypoślizgową powłoką polimerową. Jej wymiary dobiera się do największego planowanego pojazdu standardowo mówimy o powierzchni 2,5 na 5,5 metra dla aut osobowych, choć spotyka się też warianty dla vanów. Pod platformą znajdują się rolki prowadzące jeżdżące po szynach, co eliminuje boczne kołysanie podczas ruchu.

Dostępne są dwa główne typy napędu: hydrauliczny, gdzie cylinder umieszczony jest pod platformą lub obok szybu, oraz elektryczny z wciągnikiem linowym. Pierwszy sprawdza się lepiej w garażach o głębokości do czterech kondygnacji, drugi przy głębszych konstrukcjach, gdzie istotna jest energooszczędność. Wybór zależy od tego, ile poziomów chcesz obsłużyć i jak często urządzenie będzie pracować w ciągu doby.

Sterowanie odbywa się za pomocą szafki przyzywowej zamontowanej na każdym przystanku kierowca wybiera numer kondygnacji, podobnie jak w windzie osobowej. Nowoczesne systemy oferują też obsługę z aplikacji mobilnej oraz automatyczne rozpoznawanie tablic rejestracyjnych, co eliminuje konieczność wydawania kart lub pilotów. Czujniki obecności na platformie blokują ruch, jeśli wykryją pieszego w strefie załadunku.

Ile miejsca zyskasz dzięki windzie samochodowej w podziemnym garażu

Konkretne liczby robią wrażenie: instalacja windy samochodowej w typowym garażu podziemnym pod budynkiem mieszkalnym pozwala zaoszczędzić od 5 do 9 miejsc parkingowych na jednej kondygnacji. Jak to możliwe? Zamiast budować długą, łagodnie nachyloną rampę najazdową, która sama w sobie pochłania powierzchnię równą trzem-czterem stanowiskom, wystarczy jeden szyb o wymiarach 3 na 6 metrów. Reszta przestrzeni pozostaje do dyspozycji kierowców.

W praktyce oznacza to podwojenie liczby miejsc na tym samym terenie zamiast jednopoziomowego parkingu zyskujesz dwu- lub trzypoziomowy, przy czym górna kondygnacja zyskuje dostęp dzięki windzie, a nie kosztownej i przestrzennej rampie spiralnej. Dla inwestora budującego osiedle w śródmieściu, gdzie grunt kosztuje kilka tysięcy złotych za metr kwadratowy, każdy zaoszczędzony metr to wymierna oszczędność rzędu kilkudziesięciu tysięcy złotych.

Wielopoziomowy parking wykorzystujący windę samochodową może obsłużyć od dwóch do nawet ośmiu kondygnacji podziemnych, w zależności od warunków gruntowych i głębokości wykopu. To czyni takie rozwiązanie jedynym realnym sposobem na stworzenie miejsc postojowych pod istniejącymi budynkami w gęstej zabudowie miejskiej, gdzie rozbudowa naziemna nie wchodzi w grę. W Krakowie, gdzie norma PN-EN 81-20 reguluje szczegóły konstrukcyjne wind osobowych, specjaliści od lat projektują takie instalacje jako jedyne wyjście w rewitalizowanych kwartałach.

Dla porównania: tradycyjny podziemny garaż dwupoziomowy wymaga rampy o długości co najmniej 12 metrów i nachyleniu nie większym niż 15% według warunków technicznych. Sama rampa zabiera około 35-40 m² powierzchni użytkowej. Winda samochodowa eliminuje ten element całkowicie, a jej szyb, choć zajmuje część przestrzeni, jest wielokrotnie mniejszy. Efekt netto to zysk rzędu 25-30 m² na każdej parze kondygnacji.

Warto jednak pamiętać, że winda samochodowa to urządzenie wymagające rezerwy przestrzennej na szyb windowy, pomieszczenie maszynowni oraz strefę oczekiwania na każdym poziomie. Minimum to około 40 m² na przystanek, liczone wraz z marginesem bezpieczeństwa wokół platformy. Jeśli twój garaż ma nieregularny kształt lub słupy konstrukcyjne w nietypowych miejscach, projektant musi pogodzić ergonomię z istniejącą geometrią budynku.

Porównanie efektywności przestrzennej różnych rozwiązań parkingowych

Projekt i wymagania techniczne windy samochodowej w podziemnym garażu

Projektowanie windy samochodowej do garażu podziemnego zaczyna się od analizy warunków gruntowych i nośności stropu to fundamentalne dane, bez których żaden inżynier nie rozpocznie prac. Głębokość posadowienia szybu, grubość płyty fundamentowej pod maszynownię oraz ewentualne przebicia przez istniejące fundamenty to kwestie, które rozstrzyga się na etapie badań geotechnicznych. Norma PN-EN 81-20:2018-06 precyzuje wymagania dotyczące wytrzymałości i bezpieczeństwa, ale to dopiero początek każdy garaż ma swoją specyfikę.

Szyb windowy musi spełniać wymogi dotyczące szczelności, szczególnie gdy garaż znajduje się poniżej poziomu wód gruntowych. Izolacja przeciwwodna wykonana jest z membraną bentonitową lub papą termozgrzewalną, a wszystkie przepusty instalacyjne zabezpieczone są kołnierzami gazoszczelnymi. Wilgoć kapilarna nie jest tu tylko problemem estetycznym korozja lin nośnych w środowisku wilgotnym postępuje błyskawicznie, jeśli system odwodnienia nie działa prawidłowo.

Instalacja elektryczna wymaga dedykowanego przyłącza o mocy co najmniej 30 kW dla pojedynczego szybu z napędem hydraulicznym, lub 15-20 kW dla napędu elektrycznego. Zasilanie musi być zapasowe w razie awarii sieci urządzenie powinno umożliwiać bezpieczne sprowadzenie pojazdu na najbliższy poziom. Przepisy dotyczące instalacji elektrycznych w strefach zagrożonych wybuchem (strefa 2, jeśli w garażu przechowywane są pojazdy z instalacją LPG) nakładają dodatkowe wymagania na osprzęt.

Układ komunikacyjny między kondygnacjami wymaga przemyślenia stref oczekiwania piesi i kierowcy nie powinni korzystać z tego samego pasa ruchu w tym samym momencie. Dobrą praktyką jest projektowanie osobnych dróg dla pieszych, oddzielonych barierką od strefy wjazdu na platformę. Bez tego nawet najlepiej zaprojektowana winda będzie generować konflikty i zatory, szczególnie w godzinach szczytu.

Dźwig samochodowy czy platforma wielopoziomowa wybór zależy od charakterystyki ruchu w budynku. Platforma samochodowa z hydraulicznym cylindrem pod platformą sprawdza się w garażach o umiarkowanym natężeniu, gdzie dziennie odbywa się do 50-80 cykli. Automatyczny system stackingowy, gdzie pojazdy ustawiane są jeden na drugim bez udziału kierowcy, lepiej działa przy większej liczbie użytkowników i mniejszej powierzchni, ale wymaga wyższych sufitów i precyzyjnego oświetlenia roboczego.

Dopuszczalne obciążenia i normy według Eurocode

Bezpieczeństwo i konserwacja windy samochodowej w garażu podziemnym

Bezpieczeństwo użytkowania windy samochodowej opiera się na wielopoziomowej architekturze zabezpieczeń, które współdziałają nawet wtedy, gdy jeden z systemów zawiedzie. Podstawowym elementem jest hamulec bezpieczeństwa działający automatycznie przy przekroczeniu dopuszczalnej prędkości zjazdu lub przy zerwaniu cięgna nośnego mechanizm ten działa na zasadzie odśrodkowego regulatora obrotów, który w ułamku sekundy zaciska klocki na szynach prowadzących. Dla użytkownika oznacza to gwałtowne, ale kontrolowane zatrzymanie bez jakichkolwiek uszkodzeń nadwozia.

Czujniki laserowe rozmieszczone na obwodzie platformy tworzą niewidzialną strefę ochronną jeśli pieszy lub przedmiot znajdzie się w polu skanowania podczas ruchu platformy, silnik natychmiast się zatrzymuje. Zasada działania jest prosta: wiązka laserowa mierzona jest w czasie rzeczywistym, a każde zakłócenie natychmiast uruchamia procedurę STOP. W odróżnieniu od mat stykowych stosowanych w windach osobowych, czujniki laserowe nie reagują na deszcz ani zabrudzenia, co czyni je bardziej niezawodnymi w warunkach garażowych.

Regularna konserwacja to nie tylko wymóg prawny to gwarancja bezawaryjnej pracy przez dekady. Przegląd techniczny zgodnie z rozporządzeniem w sprawie warunków technicznych urządzeń podlegających dozorowi technicznemu obejmuje kontrolę cylindrów hydraulicznych, sprawdzenie naciągu lin, test hamulców bezpieczeństwa oraz kalibrację czujników. Częstotliwość przeglądów zależy od klasy urządzenia i intensywności użytkowania, ale minimum to jeden przegląd kwartalny i jeden roczny z pomiarem szczelności układu hydraulicznego.

Olej hydrauliczny w układzie napędowym wymaga wymiany co 3-5 lat lub po przepracowaniu 2000 motogodzin, w zależności od tego, co nastąpi pierwsze. Starsze instalacje używały olejów mineralnych, ale współczesne systemy coraz częściej stosują płyny syntetyczne na bazie esterów, które lepiej znoszą zmienne temperatury typowe dla garaży podziemnych, gdzie latem może być 30°C, a zimą blisko 0°C. Zaniedbanie wymiany oleju prowadzi do spadku ciśnienia w układzie i wolniejszego podnoszenia platformy.

Użytkownik indywidualny powinien zlecać przeglądy wyłącznie firmom posiadającym odpowiednie uprawnienia wydane przez Urząd Dozoru Technicznego to nie jest miejsce na oszczędności. Podczas przeglądu warto też zwrócić uwagę na stan powłoki antykorozyjnej platformy, szczególnie w rejonach, gdzie sól drożnicza z zimowego utrzymania dróg dostaje się na podeszwę auta. Rdza w tych miejscach może osłabić spoiny konstrukcyjne, zwłaszcza jeśli platforma regularnie styka się z wilgotnymi oponami.

Zarządca budynku powinien prowadzić dziennik eksploatacji urządzenia, gdzie zapisywane są wszystkie zdarzenia awarie, wymiany części, alarmy systemowe. Te dane pozwalają przewidzieć zużycie kluczowych komponentów i zaplanować wymianę prewencyjną, zanim dojdzie do unieruchomienia windy. Nowoczesne systemy telemetryczne wysyłają takie informacje automatycznie do centrum serwisowego, co skraca czas reakcji z dni do godzin.
