Hydroizolacja dachu z blachy: jak chronić dach przed wilgocią w 2026

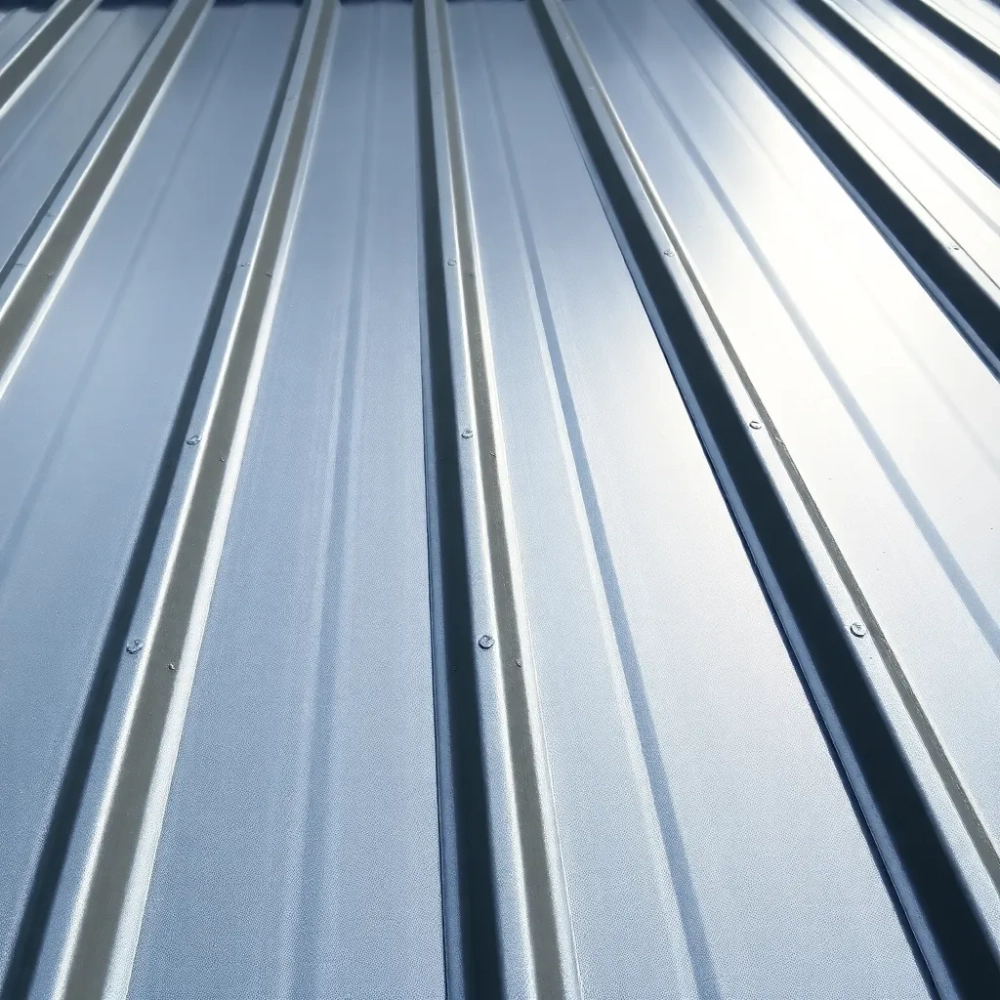

Wilgoć przesączająca się przez nieszczelne połączenia blachy potrafi zniszczyć nawet najsolidniejszy dach w ciągu jednego sezonu, a koszty napraw sięgają kilkunastu tysięcy złotych. Płynna membrana poliuretanowa tworzy na powierzchni blachy jednolitą, bezspoinową barierę, która eliminuje mostki termiczne i chroni przed korozją znacznie skuteczniej niż tradycyjne papy czy masy bitumiczne. Proces hydroizolacji dachu z blachy wymaga jednak precyzyjnego przygotowania podłoża, bo nawet najlepszy uszczelniacz zawiedzie na brudnej czy zatłuszczonej powierzchni. Jeśli szukasz rozwiązania, które przetrwa dekady zamiast sezonów, musisz poznać dokładną kolejność robót i chemię działania każdej warstwy.

• Dokładne oczyszczenie i odtłuszczenie powierzchni dachu z blachy
• Zabezpieczenie łączeń i szczelin przed przeciekami
• Nałożenie warstwy podkładowej pod płynną membranę poliuretanową
• Uszczelnianie dachu płynną membraną poliuretanową
• Pytania i odpowiedzi

Dokładne oczyszczenie i odtłuszczenie powierzchni dachu z blachy

Blacha pokryta kurzem, mchem i tłuszczem to najczęstsza przyczyna awarii hydroizolacji już po pierwszym roku od aplikacji. Pył i organiczne zanieczyszczenia tworzą na powierzchni mikroporowatą warstwę, która uniemożliwia prawidłową adhezję membrany do podłoża. Mechaniczne oczyszczenie myjką ciśnieniową o ciśnieniu 120-150 barów usunie luźne zabrudzenia, ale nie poradzi sobie z tłustymi osadami z dymu, smaru czy naturalnych wyziewów organicznych. Dopiero połączenie mycia ciśnieniowego z chemicznym odtłuszczeniem gwarantuje powierzchnię o kontaktowym kącie zwilżania poniżej 30 stopni, co jest wymagane przez normę PN-EN ISO 8296 dla powłok poliuretanowych.

Do odtłuszczania stosuje się środki na bazie alkoholu izopropylowego lub specjalistyczne preparaty dedykowane do podłoży metalowych, które odparowują bez pozostałości. Rozcieńczony detergent przemysłowy sprawdza się w przypadku silnych zabrudzeń organicznych, ale wymaga dokładnego spłukania wodą dejonizowaną, by uniknąć smug i osadów mineralnych. Temperatura podłoża podczas czyszczenia powinna wynosić między 10 a 30 stopni Celsjusza, ponieważ skrajne temperatury zmieniają napięcie powierzchniowe wody i utrudniają wnikanie środków czyszczących w mikropory.

Po oczyszczeniu należy odczekać minimum 24 godziny przy sprzyjających warunkach atmosferycznych, aż powierzchnia całkowicie wyschnie. Wilgotność podłoża nie może przekraczać 4% mierzonej wagowo, co można sprawdzić prostym testem folii: przyklejoną na 1 metr kwadratowy folię polietylenową zostawia się na 16 godzin i ocenia kondensację pod spodem. Ta metoda, choć nieskomplikowana, pozwala uniknąć kosztownych błędów wynikających z aplikacji na wilgotne podłoże.

Szczególną uwagę trzeba poświęcić okolicom kominów, anten i innych przebić dachowych, gdzie nagromadzenie brudu i tłuszczu bywa znacznie większe niż na płaskich połaciach. Zrogowaciały nagar i sadza wymagają czasem zastosowania szczotki drucianej ze stali nierdzewnej, która usunie zwęglone resztki bez uszkodzenia powłoki ocynkowanej. Po mechanicznym czyszczeniu powtórne odtłuszczenie jest obowiązkowe, ponieważ drapanie uwalnia mikroskopijne opiłki metalu, które pogarszają przyczepność.

Nigdy nie należy aplikować żadnej powłoki hydroizolacyjnej na dach pokryty szronem, lodem lub bezpośrednio po deszczu. Wilgoć zamknięta pod membraną poliuretanową prowadzi do punktowego odspojenia powłoki i tworzenia się pęcherzy już przy pierwszym nagrzaniu przez słońce.

Zabezpieczenie łączeń i szczelin przed przeciekami

Miejsca styku arkuszy blachy, zakładów rynnowych, obróbek wokół kominów i połączeń z innymi materiałami stanowią 90% problemów z szczelnością dachów z blachy. Pod wpływem cykli termicznych i oddziaływania wiatru nawet wkręty samowiercące luzują się w otworach, tworząc mikroszczeliny, przez które woda dostaje się do konstrukcji więźby dachowej. Elastyczna taśma butylowa lub pianka poliuretanowa w połączeniu z powłoką uszczelniającą skutecznie eliminują te newralgiczne punkty, ale tylko wtedy, gdy są właściwie dobrane do szerokości szczeliny.

Szczeliny o szerokości do 5 milimetrów wypełnia się jednoskładnikowym uszczelniaczem poliuretanowym o wydłużeniu przy zerwaniu powyżej 300%, co pozwala mu pracować wraz z rozszerzającą się pod wpływem temperatury blachą. Szersze szczeliny wymagają najpierw wsunięcia sznura dylatacyjnego z pianki polietylenowej o zamkniętej strukturze komórkowej, który zmniejsza głębokość spoiny i zapobiega pękaniu uszczelniacza od wewnętrznej strony. Zasada trzech boków uszczelnienia, znana w branży jako „trójkąt życia" dla fugi, gwarantuje, że materiał ma wystarczającą przyczepność do obu powierzchni i odpowiednią głębokość wypełnienia.

Obróbki blacharskie wokół kominów i anten należy sprawdzić pod kątem ewentualnych pęknięć w lutowiu lub osłabienia mocowań. Wszystkie luźne elementy trzeba przynitować lub przykręcić na nowo, a dopiero potem przystąpić do uszczelniania. Kominy murowane wymagają założenia kołnierza z blachy ocynkowanej wyprofilowanego w kształcie litery „L", który odprowadza wodę opadową z dala od muru i eliminuje podciąganie kapilarne.

Na połączeniach blachy z innymi pokryciami dachowymi, na przykład z papą czy gontem bitumicznym, stosuje się specjalną taśmę kompensacyjną z aluminium lanego, która zachowuje szczelność nawet przy różnicach rozszerzalności termicznej rzędu 200 mikronów na metr bieżący. Taśma samoprzylepna z butylu kauczukowego o grubości minimum 1,5 milimetra stanowi warstwę podkładową, na którą nakłada się następnie płynną membranę poliuretanową wzmocnioną warstwą flizeliny.

Norma PN-EN ISO 9044 określa minimalną wytrzymałość na rozciąganie i wydłużenie uszczelniaczy stosowanych w połączeniach dachowych na poziomie odpowiednio 1,5 MPa i 250% dla klimatu umiarkowanego. Spełnienie tych wymagań przekłada się na żywotność połączenia przekraczającą 15 lat eksploatacji.

Nałożenie warstwy podkładowej pod płynną membranę poliuretanową

Primer gruntujący spełnia funkcję chemicznego mostka między podłożem metalowym a powłoką hydroizolacyjną, zwiększając energię powierzchniową i wypełniając mikro-nierówności pozostałe po obróbce mechanicznej. Bez primeru siła adhezji membrany poliuretanowej do ocynkowanej blachy wynosi zaledwie 0,8-1,2 MPa, podczas gdy prawidłowo zagruntowana powierzchnia osiąga wartości rzędu 2,5-3,5 MPa. Ta różnica decyduje o tym, czy powłoka pozostanie na miejscu po pierwszej zimie, czy zacznie odchodzić płatami przy temperaturach poniżej zera.

Preparaty gruntujące dedykowane do membrany poliuretanowej występują w formie jednoskładnikowej, gotowej do użycia bezpośrednio po otwarciu opakowania. Nakłada się je cienką, równomierną warstwą za pomocą wałka z krótkim włosiem lub pędzla tapcerskiego, starając się unikać kałuż i zacieków, które wydłużają czas schnięcia i mogą powodować nierównomierne utwardzenie. Zużycie primeru wynosi średnio 80-120 gramów na metr kwadratowy, w zależności od chropowatości podłoża i techniki aplikacji.

Czas otwartego schnięcia primeru poliuretanowego to zazwyczaj 30-60 minut w standardowych warunkach (temperatura 20°C, wilgotność względna powietrza 60%), ale parametr ten wydłuża się nawet trzykrotnie przy wysokiej wilgotności powietrza przekraczającej 80%. Aplikację membrany należy rozpocząć dopiero wtedy, gdy primer przestaje być lepki w dotyku, ale jeszcze nie zdążył całkowicie utwardnieć. Okno robocze, w którym obie warstwy chemicznie reagują ze sobą, zapewnia optymalną siłę połączenia między warstwami.

Na powierzchniach pokrytych wcześniejszą powłoką farby lub lakieru konieczne jest przeprowadzenie próby przyczepności metodą siły odrywania, zgodnie z procedurą opisaną w normie PN-EN ISO 4624. Jeśli siła odrywania przekracza 1,5 MPa, stara powłoka może pozostać po lekkim przeszlifowaniu papierem ściernym o gradacji 120. W przypadku niższych wartości lub gdyfarba wykazuje oznaki spęcherzenia, blisteringu lub łuszczenia, bezwzględnie należy ją całkowicie usunąć przed gruntowaniem.

Do gruntowania blachy ocynkowanej metodą ogniową, która w procesie walcowania pokrywa się warstwą stożka cynku i amorficznego tlenku cynku, najlepiej sprawdzają się preparaty zawierające fosforan cynku jako inhibitor korozji i aktywny składnik poprawiający przyczepność. Ten rodzaj podkładu tworzy na powierzchni mikroskopijną warstwę pasywną, która chroni cynk przed dalszą korozją podczas eksploatacji.

Uszczelnianie dachu płynną membraną poliuretanową

Płynna membrana poliuretanowa utwardza się w wyniku reakcji chemicznej izocyjanianów z wilgocią atmosferyczną, tworząc sieć poliuretanową o strukturze elastomeru. Proces ten, nazywany polimeryzacją wilgociową, dostarcza wyjątkową kombinację właściwości: wysoką elastyczność zachowaną w szerokim zakresie temperatur od minus 30 do plus 80 stopni Celsjusza, doskonałą przyczepność do większości podłoży budowlanych oraz odporność chemiczną na działanie kwaśnych deszczy i promieniowania ultrafioletowego. Wodoreaktywne prepolimery MDI stosowane w membranach wysokiej jakości nie zawierają rozpuszczalników organicznych, co eliminuje ryzyko powstawania pęcherzy podczas utwardzania.

Jednoskładnikowe membrany poliuretanowe są wygodniejsze w aplikacji, ponieważ nie wymagają mieszania dwóch componentów bezpośrednio przed użyciem, ale ich utwardzanie zależy silnie od wilgotności powietrza i temperatury. W suchych warunkach, przy wilgotności względnej poniżej 40%, czas schnięcia powierzchniowego może wydłużyć się do 4-6 godzin, podczas gdy w warunkach optymalnych (60-70% wilgotności) ten sam produkt utwardza się w 1-2 godziny. Dwuskładnikowe membrany poliuretanowe oferują szybszy czas realizacji i niezależność od warunków atmosferycznych, ale wymagają precyzyjnego dozowania składników oraz specjalistycznego sprzętu natryskowego.

Aplikację prowadzi się dwoma lub trzema przejściami, nakładając warstwy o grubości 0,5-0,8 milimetra każda, co pozwala uzyskać łączną grubość powłoki 1,5-2,5 milimetra. Przejścia nakładają się „mokro na mokre", czyli następna warstwa jest aplikowana w momencie, gdy poprzednia straciła lepkość powierzchniową, ale jeszcze nie utwardziła się całkowicie. Ten sposób aplikacji eliminuje konieczność szlifowania międzywarstwowego i zapewnia ciągłość struktury chemicznej w całej grubości powłoki.

W miejscach szczególnie narażonych na ruchy konstrukcji, takich jak połączenia z obróbkami blacharskimi, krawędziami attyk czy przebiciami dachowymi, stosuje się wzmocnienie w postaci warstwy flizeliny poliestrowej zatopionej w pierwszej warstwie membrany. Geowłóknina o gramaturze 100-150 g/m² zwiększa wytrzymałość mechaniczną powłoki na rozciąganie i przebicie, nie ograniczając przy tym elastyczności całego systemu. Szerokość pasa wzmocnienia powinna wynosić minimum 15 centymetrów od krawędzi szczeliny w każdą stronę, co zapewnia równomierny rozkład naprężeń.

Po utwardzeniu ostatniej warstwy, które w warunkach letnich trwa 24-48 godzin, należy przeprowadzić obowiązkową kontrolę szczelności metodą próby wodnej. Test polega na zalaniu hydroizolowanej powierzchni wodą i obserwacji przez minimum 2 godziny pod kątem ewentualnych przecieków lub zmian w strukturze powłoki. Wszelkie wykryte nieszczelności lokalizuje się wizualnie po śladach wilgoci na spodniej stronie pokrycia i uzupełnia miejscową aplikacją membrany po uprzednim przeszlifowaniu krawędzi.

Membrana poliuretanowa nie jest odporna na długotrwały kontakt z wodą stojącą. Na dachach płaskich z minimalnym spadkiem poniżej 2% konieczne jest zaprojektowanie systemu odwodnienia lub zastosowanie dodatkowej warstwy chroniącej przed promieniowaniem UV i abrazją mechaniczną, na przykład posypki mineralnej lub płyt trapezowych.

Prawidłowo wykonana hydroizolacja dachu z blachy płynną membraną poliuretanową zapewnia szczelność przez okres 15-25 lat przy zachowaniu wymaganych parametrów użytkowych, co potwierdzają badania starzeniowe przyspieszone w komorze klimatycznej zgodnie z wytycznymi ETAG 005. Regularna inspekcja raz w roku, polegająca na ocenie wizualnej stanu powłoki i usunięciu nagromadzonych zanieczyszczeń, pozwala wcześnie wykryć ewentualne uszkodzenia mechaniczne i przedłużyć żywotność całego systemu hydroizolacyjnego o kolejne lata eksploatacji.

Pytania i odpowiedzi
