Hydroizolacja pionowa ścian fundamentowych: jak zrobić ją raz a dobrze

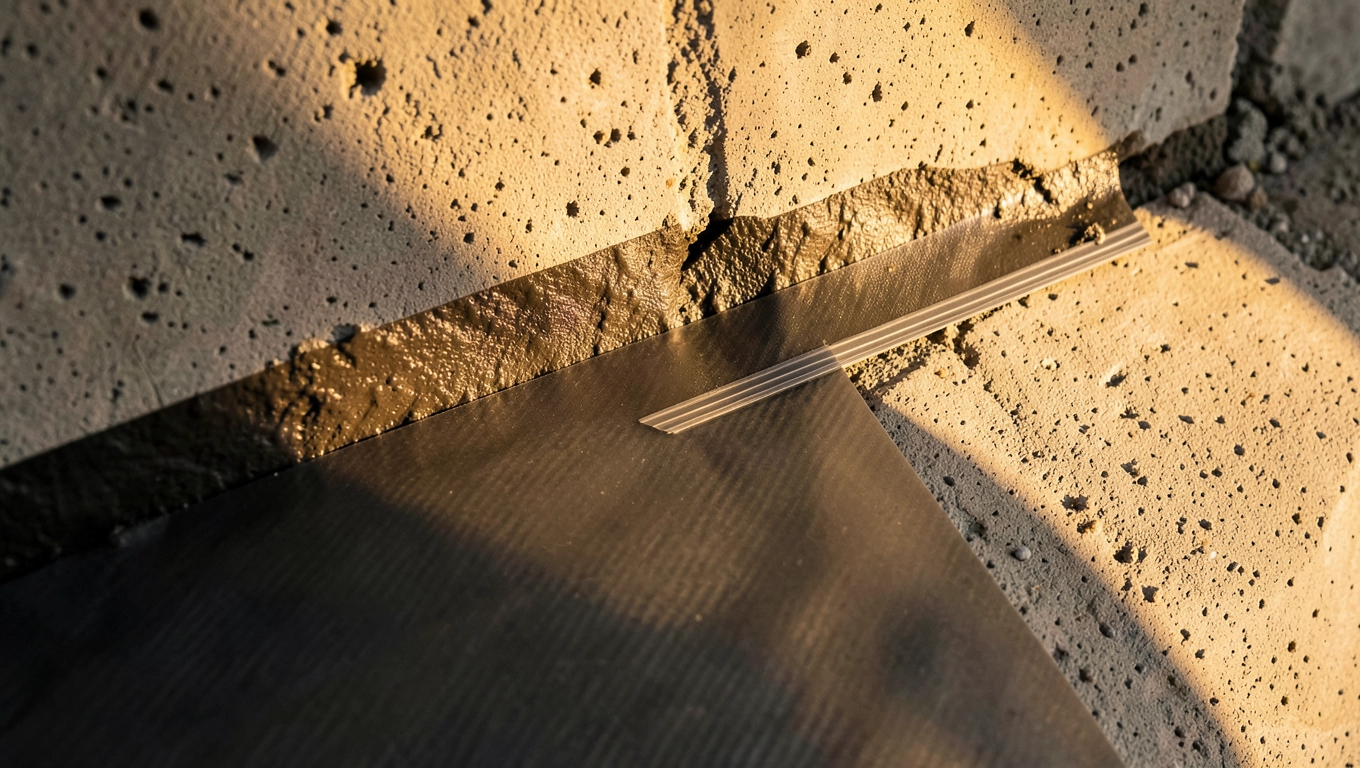

Rodzaje hydroizolacji pionowej: folie, masy bitumiczne i membrany

Wybór konkretnego rozwiązania determinuje trwałość całej konstrukcji na kolejne dekady. Folie PVC stanowią grupę materiałów termoplastycznych, z których najczęściej spotykane to membrany z miękkiego polichlorku winylu o grubości od 1,2 mm do 2,0 mm, łączone przez zgrzewanie gorącym powietrzem. Masa bitumiczna modyfikowana polimerami (SBS lub APP) nakładana jest techniką natryskową lub ręcznie, tworząc bezszwową powłokę o grubości 3-5 mm po wyschnięciu. EPDM to kauczuk etylenowo-propylenowy o wyjątkowej elastyczności, zachowujący właściwości w temperaturach od -40°C do +120°C.

• Rodzaje hydroizolacji pionowej: folie, masy bitumiczne i membrany
• Hydroizolacja pionowa fundamentów krok po kroku
• Najczęstsze błędy przy hydroizolacji pionowej ścian
• Kiedy warto się zatrzymać i sprawdzić, zanim zacznie się pracę

Polimerowy materiał rolowe (membrana HDPE z wypustkami) tworzy warstwę ochronną z pustkami powietrznymi o wysokości 8-20 mm, umożliwiającą odprowadzanie wilgoci do drenażu. Folia PE (polietylenowa) o grubości 0,2-0,4 mm stosowana jest raczej jako warstwa antyadhezyjna pod ciężką izolację bitumiczną, rzadko jako samodzielna bariera przeciwwodna. Szlam uszczelniający (mikrozaprawa polimerowo-cementowa) nanoszony pędzlem lub natryskiem osiąga grubość 2-3 mm i wiąże hydraulicznie z betonem, wnikając w pory na głębokość 5-10 mm.

Uwaga: Folie PVC nie należy stosować przy stałym kontakcie z bitumami, gdyż plastyfikatory migrują z folii do masy bitumicznej, powodując kruchość po 5-10 latach. Membrana EPDM nie sprawdza się na podłożach narażonych na wibracje powyżej 2 mm amplitudy, ponieważ brak wzmocnienia wewnętrznego sprzyja zmęczeniu materiału w strefie mocowania mechanicznego. Masy bitumicznej modyfikowanej polimerami nie nakłada się przy temperaturze poniżej +5°C ani powyżej +35°C, gdyż lepkość uniemożliwia prawidłowe zwilżenie podłoża.

Mineralna powłoka krystaliczna penetruje w głąb betonu dzięki reakcji chemicznej wolnego wapna z aktywnymi krzemianami, tworząc nierozpuszczalne igły krystaliczne zatykające pory kapilarne. Izolacja bentonitowa (geosyntetyczna mata bentonitowa GCL) zawiera 4-6 kg/m² granulatu bentonitu sodowego uwięzionego między dwiema warstwami geowłókniny. Po nawodnieniu bentonit pęcznieje zwiększając objętość o 300-500%, samouszczelniając drobne przebicia i przecieki.

Zgodnie z normą PN-EN 13967 wyroby hydroizolacyjne z tworzyw sztucznych i gumy do izolacji przeciwwilgociowej fundamentów dzielą się na typ A (bez wzmocnienia), typ V (ze wzmocnieniem z włókniny) i typ T (z wkładką aluminiową). Dobór zależy od agresywności wody gruntowej, głębokości posadowienia i obciążenia naziomu nad ławą.

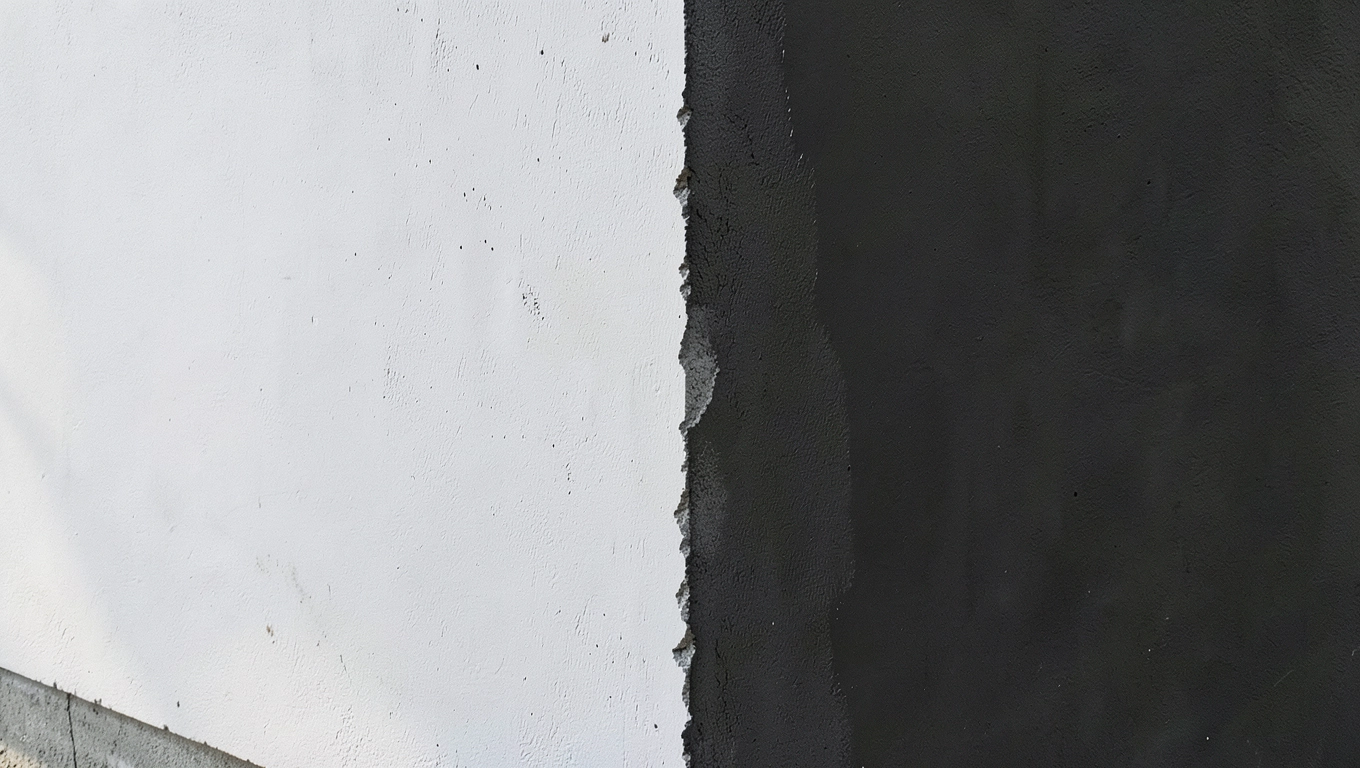

Hydroizolacja pionowa fundamentów krok po kroku

Przygotowanie podłoża decyduje o przyczepności warstwy izolacyjnej w 70% przypadków. Ściana fundamentowa musi być czysta, sucha (wilgotność poniżej 5% wagowo dla mas bitumicznych), bez mleczka cementowego, ostrych występów i raków. Temperatura podłoża w momencie aplikacji powinna wynosić od +10°C do +25°C dla większości systemów polimerowo-bitumicznych.

Pierwszy etap stanowi gruntowanie penetrator bitumiczny lub żywiczny, nakładany w ilości 0,15-0,25 kg/m². Penetrator wnika na głębokość 2-4 mm, wiążąc resztkowy pył i wzmacniając warstwę wierzchnią betonu. Czas schnięcia wynosi od 4 do 12 godzin w zależności od temperatury i wentylacji. Po wyschnięciu powierzchnia powinna być matowa i lekko lepka w dotyku.

Nakładanie właściwej warstwy izolacyjnej rozpoczyna się od narożników i przejść rurowych, które uszczelnia się taśmą wzmacniającą o szerokości 100-150 mm, wtapianą w świeżą masę. Masa bitumiczna nanoszona jest minimum w dwóch warstwach, prostopadle do siebie, o łącznej grubości mokrej 4-6 mm (co daje 2,5-3,5 mm suchej). Każda kolejna warstwa nakładana jest po wyschnięciu poprzedniej, zwykle po 12-24 godzinach.

Membrany rolowe (folie PVC, EPDM, HDPE) mocuje się mechanicznie za pomocą kołków talerzowych z podkładką EPDM w rozstawie co 20-30 cm na obwodzie i co 40-50 cm w polu środkowym. Arkusze łączy się z zakładem minimum 100 mm, zgrzewając gorącym powietrzem o temperaturze 380-420°C. Jakość szwów sprawdza się sondą wentylowaną pod ciśnieniem 200 kPa przez 5 minut.

Ochrona mechaniczna stanowi element często pomijany, a kluczowy dla trwałości. Ściana fundamentowa jest zasypywana gruntem z kamieniami i gruzem, dlatego świeża izolacja wymaga osłony z płyt XPS o grubości 30-50 mm, folii kubełkowej (HDPE z wypustkami o wysokości 8 mm) lub geowłókniny 200 g/m². Bezpośrednie zasypanie ubijanym gruntem powoduje przebicie izolacji w 80% przypadków w ciągu pierwszych 10 lat.

Badanie szczelności gotowej izolacji przeprowadza się metodą Wzorkowa (test zalewowy) lub testem próżniowym. Metoda Wzorkowa polega na napełnieniu wykopu wodą do poziomu 20 cm poniżej górnej krawędzi izolacji i obserwacji przez 72 godziny. Spadek lustra wody nie powinien przekraczać 2 mm na dobę. Eurokod 7 (PN-EN 1997-1) klasyfikuje warunki gruntowe od prostych do bardzo trudnych, wymagając różnych współczynników bezpieczeństwa dla każdej klasy.

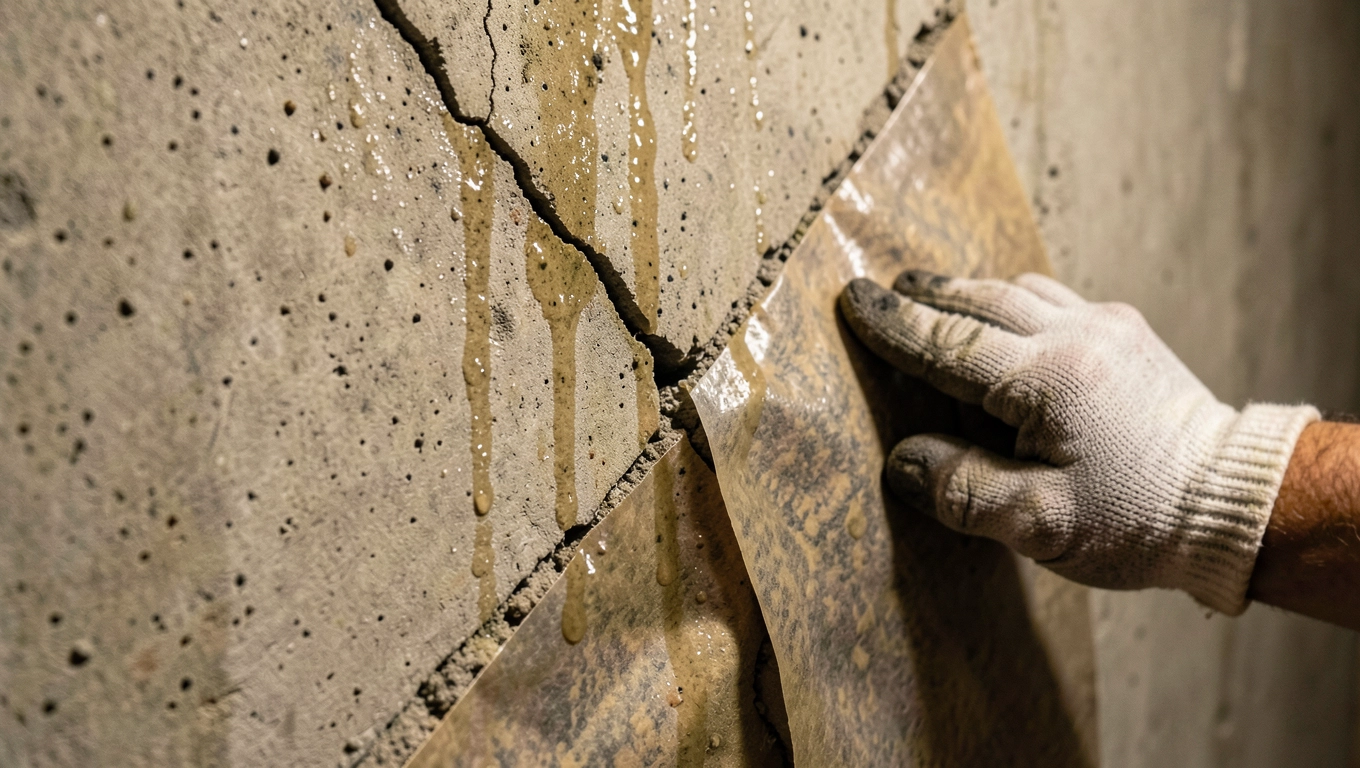

Najczęstsze błędy przy hydroizolacji pionowej ścian

Wielu inwestorów odkłada decyzję o hydroizolacji do momentu układania dachu, traktując fundament jako coś, czego nie widać. To pierwszy i najpoważniejszy błąd. Pęknięcia na powierzchniach wewnętrznych, wypłukane spoiny i wykwity solne pojawiają się zwykle po 3-5 latach eksploatacji, kiedy naprawa kosztuje 5-10 razy więcej niż prawidłowe wykonanie izolacji na etapie budowy.

Łączenie różnych materiałów bez warstwy rozdzielczej prowadzi do destrukcji obu systemów. Bitumiczna masa nałożona bezpośrednio na folię PVC powoduje migrację plastyfikatorów i kruchość folii po kilku sezonach. Przejścia instalacyjne (rury kanalizacyjne, przepusty kablowe) uszczelnione wyłącznie pianką montażową zamiast mankietem termokurczliwym lub taśmą bentonitową stanowią punkt przerwania ciągłości izolacji.

Zasypywanie wykopu przed pełnym wyschnięciem masy bitumicznej (poniżej 14 dni od aplikacji) powoduje odparowanie resztkowych rozpuszczalników pod ciśnieniem gruntu. Powstają pęcherze o średnicy 50-200 mm i puste przestrzenie pod izolacją. W takim układzie woda gruntowa przemieszcza się kapilarnie między betonem a izolacją, omijając barierę.

Niedocenianie poziomu wody gruntowej kosztuje najwięcej. W strefie wody napierającej (poziom powyżej poziomu posadowienia) wymagana jest izolacja przeciwwodna, nie przeciwwilgociowa, zgodnie z DIN 18195-9. Różnica polega na zdolności do przeniesienia ciśnienia hydrostatycznego 0,1 bar (1 metr słupa wody) bez przenikania. Typowa masa bitumiczna osiąga tę wartość przy grubości minimum 4 mm suchej warstwy.

Brak drenażu opaskowego wokół budynku przy wysokim poziomie wód gruntowych powoduje stałe obciążenie izolacji ciśnieniem wody. Rura drenarska PVC perforowana o średnicy 100-150 mm w otoczce żwirowej 16-32 mm, ułożona 30 cm poniżej poziomu posadowienia, odprowadza 90-95% wody gruntowej. Bez drenażu hydroizolacja musi przenosić całe parcie hydrostatyczne, co nawet przy najlepszych materiałach skraca jej żywotność o 40-60%.

Aplikacja na mokrym lub zamarzniętym podłożu prowadzi do natychmiastowego odspojenia izolacji. Beton po rozformowaniu ma wilgotność 8-15% wagowo i wymaga schnięcia przez 28-56 dni w warunkach naturalnych. Przyśpieszanie osuszania nagrzewnicami gazowymi powoduje powstawanie rys skurczowych w betonie, które następnie przenoszą się na izolację bitumiczną.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. 2002 nr 75, poz. 690 z późn. zm.) w § 308 zobowiązuje do wykonania izolacji przeciwwilgociowej i przeciwwodnej odpowiedniej do warunków gruntowych. Pominięcie tego wymogu stanowi niezgodność z prawem budowlanym, niezależnie od widocznych objawów zawilgocenia.

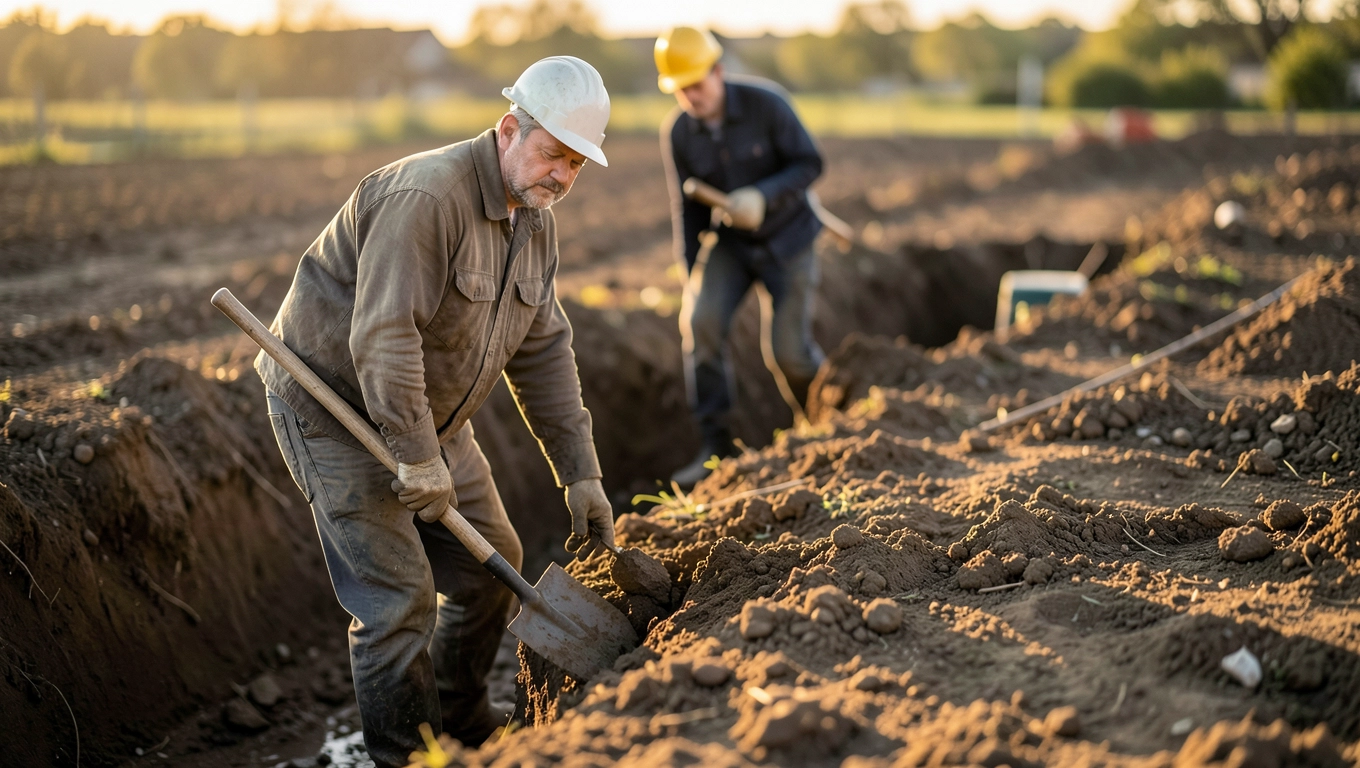

Kiedy warto się zatrzymać i sprawdzić, zanim zacznie się pracę

Poziom wody gruntowej zmienia się sezonowo o 30-80 cm, a w skali wieloletniej po ulewnych latach nawet o 150 cm. Mapa hydrogeologiczna powiatowa lub dokumentacja geologiczno-inżynierska z sąsiedniej działki pozwala uniknąć błędnej kwalifikacji. Izolacja przeciwwilgociowa kosztuje 30-45% mniej niż przeciwwodna, ale w strefie napierającej zawodzi spektakularnie w ciągu pierwszych sezonów deszczowych.

Fundament o głębokości 80 cm w gruntach piaszczystych wymaga izolacji przeciwwilgociowej o grubości minimum 2 mm suchej masy. Ten sam fundament na glinie przy poziomie wody gruntowej 50 cm poniżej terenu wymaga izolacji przeciwwodnej o grubości 4 mm oraz drenażu. Norma PN-B-06050:1999 geotechnika, badania podłoża budowlanego klasyfikuje podłoże i wskazuje wymaganą kategorię wilgotnościową.

Akty ryzyka i dokumentacja projektowa powinny zawierać opinię geotechniczną, badania agresywności wody gruntowej (pH, siarczany, chlorki, dwutlenek węgla agresywny) oraz analizę chemiczną gruntu. Woda o pH poniżej 5,5 rozpuszcza masy bitumiczne przyspieszając starzenie o 200-400%. W takim środowisku konieczne są membrany z tworzyw sztucznych (PVC, PEHD, EPDM) lub powłoki mineralne krystaliczne.

Decyzja o wykonaniu hydroizolacji pionowej własnymi siłami ma sens wyłącznie przy prostych warunkach gruntowych, płytkim fundamencie i użyciu systemów szlamowych. Masa bitumiczna na gorąco, folie zgrzewane i membrany EPDM wymagają certyfikowanych ekip z doświadczeniem potwierdzonym szkoleniami producenta. Błąd wykonawczy w 90% przypadków ujawnia się po 3-10 latach, kiedy przyczyna i skutek nie są już oczywiste.

Źródła

• PN-EN 13967:2012 Wyroby hydroizolacyjne z tworzyw sztucznych i gumy do izolacji przeciwwilgociowej łącznie z arkuszami z tworzyw sztucznych i gumy do izolacji przeciwwodnej fundamentów
• PN-EN 1997-1:2008 Eurokod 7: Projektowanie geotechniczne, Część 1: Zasady ogólne
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. 2002 nr 75, poz. 690 z późn. zm.)
• DIN 18195-9 Bauwerksabdichtungen, Teil 9: Durchdringungen, Übergänge, An- und Abschlüsse
• PN-B-06050:1999 Geotechnika. Badania podłoża budowlanego
