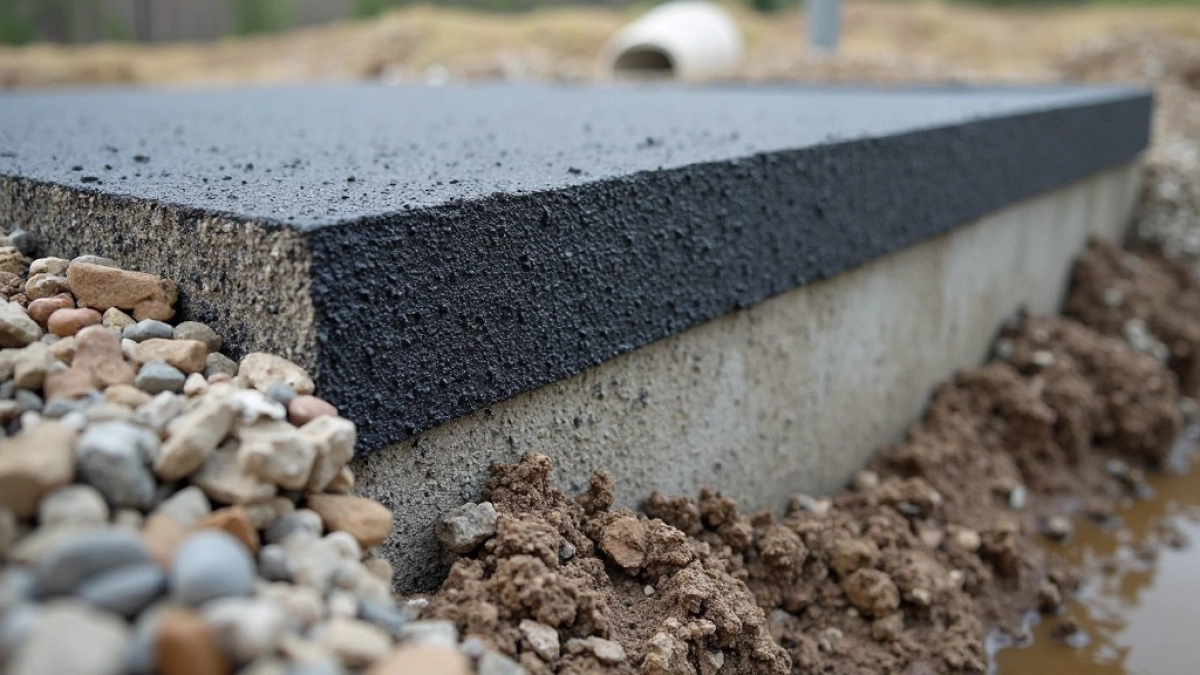

Hydroizolacja pozioma płyty fundamentowej: sprawdzony sposób na suchy dom

Każdy błąd w hydroizolacji poziomej płyty fundamentowej ujawnia się po trzech, pięciu latach czasem po dekadzie w postaci wilgotnych plam, odpadających tynków, a w skrajnych przypadkach grzybów, które wymuszają kosztowną naprawę liczoną w dziesiątkach tysięcy złotych. Pod spodem betonu nie widać defektu, aż do momentu, gdy woda kapilarna albo napór wody gruntowej znajdą sobie drogę przez najmniejszą szczelinę. Ten artykuł to pełny przewodnik po materiałach, technologii i odbiorze robót od decyzji o wariancie izolacji, przez kolejność warstw, aż po checklistę, którą można zabrać na budowę.

• Kiedy warto postawić dom na płycie fundamentowej?
• Trzy warianty izolacji płyty: porównanie metod
• Hydroizolacja pod płytą krok po kroku
• Najczęstsze błędy wykonawcze i jak ich uniknąć
• Dobór materiałów i checklisty odbiorcze

Kiedy warto postawić dom na płycie fundamentowej?

Płyta fundamentowa nie jest uniwersalnym rozwiązaniem, lecz odpowiedzią na konkretny zestaw warunków gruntowych i projektowych. Historycznie sięgano po nią tam, gdzie nośność podłoża była zbyt niska, a poziom wód gruntowych zbyt wysoki, by tradycyjne ławy i ściany fundamentowe mogły pracować bez ryzyka nierównomiernego osiadania. Dziś znaczenie ma jeszcze szybkość realizacji oraz eliminacja mostków termicznych na styku ściana-ławka.

Z płyty korzysta się najczęściej pod domy jednorodzinne niepodpiwniczone, wznoszone na gruntach słabonośnych, gliniastych, organicznych albo podatnych na przemarzanie. Równomierne rozłożenie obciążeń na większą powierzchnię redukuje naprężenia do poziomu, z którym typowy grunt radzi sobie bez dodatkowego wzmocnienia. Jednocześnie brak klasycznych ław oznacza mniej betonu, mniej wykopu i mniejsze ryzyko punktowych osiadań.

Drugim argumentem bywa technologia ścian. Płyta eliminuje klasyczny wieniec na ławach, a więc i newralgiczny detal styku ściany zewnętrznej z fundamentem miejsce, w którym izolacja termiczna i przeciwwilgociowa najłatwiej ulega przerwaniu. W domach energooszczędnych i pasywnych ten detal decyduje o bilansie cieplnym przegród, dlatego architekci coraz częściej traktują płytę jako element integralny, a nie wyłącznie konstrukcję pod posadzką parteru.

Płyta nie sprawdza się natomiast na terenach o bardzo wysokim poziomie wód gruntowych bez dodatkowego drenażu, na gruntach ekspansywnych (iły pęczniejące) bez specjalistycznej wymiany podłoża oraz wszędzie tam, gdzie projekt przewiduje piwnicę. Decyzja powinna wynikać z badania geotechnicznego i obliczeń statycznych, nie z mody bo konsekwencje błędnego doboru ponosi wyłącznie użytkownik.

Trzy warianty izolacji płyty: porównanie metod

W praktyce wykonawczej funkcjonują trzy główne warianty hydroizolacji poziomej płyty fundamentowej: izolacja podposadzkowa (pod warstwą użytkową), izolacja pod płytą (na betonie podkładowym) oraz beton wodoszczelny TBW/TIB. Każdy z nich opiera się na odmiennej logice ochrony i adresuje inne warunki wodne, dlatego wybór wariantu powinien wynikać z badań gruntu, a nie z dostępności ekipy.

Wariant A izolacja podposadzkowa

Masa bitumiczna lub folia PE układana jest na stwardniałej płycie, a na niej spoczywa jastrych dociskowy zbrojony siatką. Rozwiązanie chroni przed wilgocią kapilarną podciąganą z gruntu przez strukturę betonu, ale nie zabezpiecza samej płyty przed wodą napierającą od spodu. W warunkach wysokiego poziomu wód gruntowych wariant A jest niewystarczający, ponieważ woda dostaje się pod płytę i stopniowo nasyka strukturę, prowadząc do korozji zbrojenia.

Wariant B izolacja pod płytą

Na betonie podkładowym układa się dwie lub trzy warstwy masy PMBC (polimerowo-modyfikowana masa bitumiczna) albo membrany FPMC, a dopiero potem wykonuje się płytę konstrukcyjną. To najczęściej stosowany wariant w budownictwie jednorodzinnym, eliminujący krytyczny detal połączeniowy na styku płyta-ściana izolacja biegnie ciągle pod całą powierzchnią i zakładką (min. 15 cm) wchodzi na izolację poziomą ścian. Szczelność uzyskuje się tu dzięki wielowarstwowej strukturze i monolitycznej płycie dociskowej o grubości zazwyczaj 25-30 cm.

Wariant C beton wodoszczelny TBW/TIB

Beton klasy wodoszczelności W8-W12 z domieszkami krystalizującymi (np. na bazie krzemianów) tworzy barierę sam w sobie, bez dodatkowej izolacji powierzchniowej. Rozwiązanie wymaga precyzyjnego projektu mieszanki, szczelnej organizacji pracy i minimalizacji przerw technologicznych każdy styk roboczy staje się potencjalnym słabym punktem. Wariant C jest droższy od A i B, ale skraca czas realizacji i eliminuje kilka warstw na placu budowy. Stosuje się go najczęściej w obiektach komercyjnych i podziemnych, rzadziej w domach jednorodzinnych ze względu na wymaganą kulturę wykonania.

Wariant B (izolacja pod płytą z masy PMBC) pozostaje optymalnym wyborem dla typowego domu jednorodzinnego na płycie fundamentowej łączy skuteczność z rozsądnym kosztem i akceptowalnym ryzykiem wykonawczym.

Hydroizolacja pod płytą krok po kroku

Technologia wykonania izolacji poziomej pod płytą fundamentową dzieli się na etapy, które muszą następować po sobie w ściśle określonej kolejności. Pominięcie któregokolwiek z nich skutkuje utratą szczelności niezależnie od jakości użytych materiałów.

1. Beton podkładowy, nie „chudy beton"

Pierwszą warstwę stanowi beton podkładowy klasy C8/10 lub C12/15, układany na zagęszczonym podłożu z warstwą piasku i pospółki. Często spotykany termin „chudy beton" bywa mylący, bo w polskiej praktyce oznaczał mieszankę o niskiej zawartości cementu, narażoną na skurcz i pylenie. Beton podkładowy pod izolację musi mieć gładką, zamkniętą powierzchnię, dlatego klasę i konsystencję dobiera się pod wymogi podłoża pod masę bitumiczną. Minimalna grubość wynosi zwykle 10 cm, a odchyłki płaskości nie powinny przekraczać 5 mm na łacie 2 m.

2. Gruntowanie i faseta uszczelniająca

Stwardniałą powierzchnię betonu podkładowego gruntuje się żywicą bitumiczną rozcieńczoną rozpuszczalnikiem lub preparatem wodnym chodzi o związanie resztek pyłu i stworzenie warstwy sczepnej. Na styku płyty ze ścianami wykonuje się fasetę uszczelniającą (wyoblenie) o promieniu Rmax = 2 cm z zaprawy cementowej modyfikowanej polimerami. Faseta eliminuje ostry narożnik, w którym masa bitumiczna nie utrzymałaby wymaganej grubości i w którym powstawałyby rysy skurczowe.

3. Nakładanie masy PMBC lub membrany FPMC

Masa polimerowo-modyfikowana bitumiczna (PMBC) nakładana jest w minimum dwóch warstwach, każda o grubości mokrej 2-3 mm, co daje łączną grubość suchą 3-5 mm. Drugą warstwę układa się po wyschnięciu pierwszej czas schnięcia wynosi od 12 do 24 godzin w zależności od temperatury i wilgotności powietrza. Alternatywą są membrany FPMC (elastyczne, polimerowo modyfikowane, samoprzylepne lub zgrzewalne), które montuje się jednowarstwowo, ale z pasmami zakładek o szerokości minimum 10 cm i dodatkowym uszczelnieniem krawędzi.

Każda warstwa musi schnąć w temperaturze powyżej 5°C w przeciwnym razie nie dochodzi do pełnej polimeryzacji bitumu i warstwa pozostaje plastyczna, a po latach kruszeje.

4. Warstwa rozdzielająca i ochrona mechaniczna

Na wyschniętą izolację układa się folię PE o grubości min. 0,3 mm jako warstwę rozdzielającą, a następnie jastrych ochronny lub bezpośrednio zbrojenie płyty. Jastrych chroni masę bitumiczną przed uszkodzeniem podczas montażu zbrojenia i betonowania chodzenie po świeżej izolacji w butach z ostrymi obcasami potrafi ją przebić w kilku miejscach, czego nie widać, a co ujawnia się po pierwszej zimie.

5. Zakładka z izolacją poziomą ścian

Izolacja pozioma ścian zewnętrznych (układana na ławach lub na warstwie startowej bloczków) musi zachodzić na izolację poziomą płyty na minimum 15 cm. Zakładkę wykonuje się z tego samego materiału, z podwójnym gruntowaniem styku. To jeden z najważniejszych detali w całym układzie przerwanie ciągłości w tym miejscu oznacza podciąganie kapilarne wody przez ścianę, a nie przez płytę.

Norma PN-EN 1992-3 (Eurokod 2, część 3) opisuje wymagania dotyczące betonu w środowisku agresywnym, w tym klasę ekspozycji XC, XD i XF. Izolacja pod płytą stanowi uzupełnienie tych wymagań, a nie ich zamiennik beton płyty również musi spełniać klasę wodoszczelności odpowiednią do warunków gruntowych (zwykle W6-W8 dla domów jednorodzinnych).

Najczęstsze błędy wykonawcze i jak ich uniknąć

Większość problemów z hydroizolacją płyty wynika z powtarzalnego zestawu błędów, które pojawiają się na budowach regularnie. Świadomość tych pułapek pozwala ich uniknąć bez zwiększania kosztów.

Beton „chudy" zamiast podkładowego

Zamienne stosowanie mieszanki o obniżonej zawartości cementu (200-250 kg/m³) zamiast betonu podkładowego C8/10 to błąd projektowy, który przenosi się na wykonawstwo. Taki beton pyli, ma niską wytrzymałość powierzchniową i nie zapewnia sczepności dla masy bitumicznej. Efektem jest odspajanie się izolacji w całych płatach już po roku. Rozwiązanie: egzekwować zgodność mieszanki z projektem i żądać atestu.

Brak faset w narożnikach

Pomijanie faset uszczelniających przy styku płyta-ściana to drugi najczęstszy defekt. W ostrym narożniku masa bitumiczna nie osiąga wymaganej grubości, a podczas skurczu powstaje rysa, przez którą wędruje woda. Prawidłowa faseta o promieniu 2 cm rozkłada naprężenia i zapewnia ciągłość warstwy.

Niedostateczne zakładki

Zakładki poniżej 15 cm na styku izolacji płyty i ścian to skutek pośpiechu ekipy albo braku nadzoru. Miejsce to nie pracuje w próżni ściana osiada inaczej niż płyta, więc nawet pozornie szczelna zakładka może się rozszczelnić w ciągu dwóch-trzech sezonów grzewczych.

Brak ochrony mechanicznej

Chodzenie po świeżej masie PMBC bez warstwy ochronnej niszczy ją lokalnie, a każde takie miejsce to punkt potencjalnego przecieku. Nawet cienka warstwa jastrychu cementowego (3-5 cm) wystarczy, by ochronić izolację podczas montażu zbrojenia. Folia PE pod zbrojeniem pełni dodatkową rolę warstwy poślizgowej.

Opóźnione nakładanie kolejnych warstw

Przerwa technologiczna między warstwami PMBC przekraczająca 48 godzin wymaga ponownego gruntowania inaczej nowa warstwa nie wiąże się chemicznie z poprzednią. Procedura ta bywa pomijana przy pracy w pośpiechu, a skutki widoczne są dopiero podczas próby wodnej.

Dobór materiałów i checklisty odbiorcze

Materiały do hydroizolacji płyty fundamentowej powinny posiadać aktualne aprobaty techniczne lub oceny zgodności z normą zharmonizowaną (oznaczenie CE). Lista kontrolna obejmuje cztery podstawowe grupy:

• PMBC (polimerowo-modyfikowana masa bitumiczna) do izolacji pod płytą i na ścianach; normy PN-EN 15814, PN-EN 13589; sprawdza się na podłożach mineralnych, wymaga gruntowania.
• FPMC (membrana elastyczna, polimerowo modyfikowana) samoprzylepna lub zgrzewalna; alternatywa dla PMBC, szybsza w montażu, droższa od 30 do 50%.
• Bentonit (mata bentonitowa) stosowana rzadziej w domach jednorodzinnych, głównie w obiektach podziemnych; wymaga docisku i ograniczenia kontaktu z wodą przed ułożeniem.
• Folia PE 0,3 mm warstwa rozdzielająca i poślizgowa, nie stanowi samodzielnej izolacji przeciwwodnej.

Każdy materiał powinien być przechowywany na budowie w oryginalnych opakowaniach, chroniony przed mrozem i bezpośrednim nasłonecznieniem. Folie samoprzylepne z folią ochronną uszkodzoną przez słońce tracą właściwości adhezyjne.

Checklista odbioru hydroizolacji płyty fundamentowej

• Klasa i konsystencja betonu podkładowego zgodna z projektem, powierzchnia gładka i zamknięta.
• Fasety uszczelniające o promieniu ≤ 2 cm wykonane na wszystkich narożnikach i stykach.
• Gruntowanie widoczne jako jednolita, matowa warstwa bez suchych miejsc.
• Liczba warstw PMBC zgodna z projektem, łączna grubość sucha zmierzona grzebieniową miarą.
• Zakładki między pasami masy lub membrany o szerokości minimum 10 cm, zakładka ze ścianą minimum 15 cm.
• Czasy schnięcia między warstwami zachowane, potwierdzone wpisem w dzienniku budowy.
• Warstwa rozdzielająca z folii PE ułożona ciągle, bez fałd.
• Przejścia rur przez płytę uszczelnione kołnierzami lub manszetami, z zakładką min. 15 cm.
• Próbka wody (zalewanie powierzchni wodą na 24 h) nie wykazała przecieków zalecane przy podwyższonym poziomie wód gruntowych.
• Dokumentacja: atesty, deklaracje zgodności, fotograficzny zapis każdej warstwy przed zakryciem.

Wykonanie hydroizolacji poziomej płyty fundamentowej to inwestycja, która zwraca się wielokrotnie pod warunkiem, że każdy etap zostaje zrealizowany z należytą starannością i zgodnie z projektem opartym na rzeczywistych warunkach gruntowych. Zabranie na budowę powyższej checklisty, dokumentowanie każdej warstwy zdjęciami i egzekwowanie norm to trzy elementy, które oddzielają prawidłowo wykonaną płytę od problemu na lata. Jeśli warunki wodne odbiegają od typowych (wysoki poziom wód gruntowych, agresywne środowisko chemiczne gruntu), konsultacja z projektantem posiadającym uprawnienia w specjalności hydrotechnicznej pozostaje jedyną rozsądną drogą.

Źródła: PN-EN 1992-3 (Eurokod 2, część 3 konstrukcje żelbetowe, elementy zbiorników i konstrukcji podtrzymujących ciecz), PN-EN 15814 (masy polimerowo-modyfikowane bitumiczne grubowarstwowe do izolacji), PN-EN 13589 (membrany bitumiczne do izolacji przeciwwilgociowej), Richtlinie für die Planung und Ausführung von Abdichtungen mit kunststoffmodifizierten Bitumendickbeschichtungen (niemiecka wytyczna PMBC), Warunki techniczne wykonania i odbioru robót budowlanych część C (Izolacje przeciwwilgociowe i wodochronne).
