Jaki kabel do siły w garażu? Przekrój 5×2,5, 5×4 i więcej

Do gniazda siłowego 400 V w garażu stosuje się kabel pięciożyłowy: 5×2,5 mm² z zabezpieczeniem 16 A przy krótkiej trasie i umiarkowanym obciążeniu, a 5×4 mm² (zwykle z zabezpieczeniem 20-25 A), gdy spawarka, kompresor czy pilarka mają pracować jednocześnie albo chcesz mieć zapas na kolejne maszyny. Przy trasie liczonej w dziesiątkach metrów i maszynach trójfazowych o mocy kilku kilowatów rozważa się 5×6 albo 5×10 mm², bo rośnie spadek napięcia. Ostateczny przekrój wynika z mocy urządzeń, długości obwodu, sposobu ułożenia i zabezpieczenia w rozdzielnicy. Dlatego obwód siłowy powinien policzyć i podłączyć elektryk z uprawnieniami.

• Jaka grubość kabla do siły w garażu?
• Dlaczego kabel do siły ma pięć żył?
• Jakim kablem doprowadzić prąd do garażu?
• Kiedy kabel 1,5 mm², a kiedy 2,5 mm²?
• Jakie zabezpieczenia dla kabla siłowego w garażu?
• Jak ułożyć kabel siłowy w garażu?
• Najczęstsze błędy przy kablu do siły w garażu
• Jak zaplanować obwód siłowy w garażu krok po kroku?

Poniżej znajdziesz porównanie przekrojów, odpowiedzi na częste pytania (1,5 czy 2,5 mm², jaki kabel do 3000 W, czym doprowadzić prąd do garażu), zasady zabezpieczeń oraz błędy, które najczęściej kończą się przegrzewaniem przewodów albo wymianą całego odcinka.

Jaka grubość kabla do siły w garażu?

Najczęściej wybierane przekroje kabla siłowego w garażu to 5×2,5 mm² i 5×4 mm². Grubsze kable 5×6 i 5×10 mm² pojawiają się przy długich trasach i kilku mocniejszych maszynach. Instalacja siłowa to obwód trójfazowy 400 V dla urządzeń, które pobierają więcej niż zwykłe gniazda 230 V: spawarek, kompresorów, podnośników, mocniejszych elektronarzędzi i ładowarek warsztatowych, co opisuje poradnik hurtowni Elhurt-Elmet.

Ten sam materiał zaznacza, że przekrój dobiera się do planowanego obciążenia, długości trasy i sposobu zabezpieczenia obwodu, a ostateczny dobór musi wynikać z projektu. W poradniku bb-budownictwo o kablu do siły w garażu dla urządzeń trójfazowych wskazano przewody 5×4 mm² lub 5×6 mm². Przypomniano tam też, że norma PN-HD 60364 podaje obciążalność długotrwałą przewodów w tabelach zależnych od sposobu ich prowadzenia. Ten sam kabel ułożony w różny sposób może więc mieć inną dopuszczalną obciążalność.

Wartości w tabeli są orientacyjne i pochodzą z praktyki instalacyjnej. Nie zastępują obliczeń obciążalności i spadku napięcia dla konkretnej trasy, które wykonuje projektant lub elektryk.

Kiedy wystarczy kabel 5×2,5 mm²?

Kabel 5×2,5 mm² wystarcza do gniazda siłowego przy zabezpieczeniu 16 A, krótkiej trasie i umiarkowanym obciążeniu, na przykład gdy od czasu do czasu podłączasz jedną maszynę. Przy 16 A na każdej fazie daje to w układzie trójfazowym około 11 kW mocy sumarycznej.

W dyskusji o kablu 5×2,5 do garażu na forum Elektroda taki kabel z zabezpieczeniem 16 A uznano za wystarczający dla odcinka około 12 m. Gdy jednak najdalsze gniazdo znalazło się około 24 m od rozdzielnicy, a przyszłe obciążenie nie było znane, nie dało się jednoznacznie potwierdzić, że 5×2,5 mm² będzie odpowiedni. Wniosek praktyczny: im dłuższa trasa i mniej pewna lista urządzeń, tym słabiej broni się najcieńszy wariant.

Kiedy wybrać kabel 5×4 mm²?

Kabel 5×4 mm² wybiera się, gdy maszyny mają pracować jednocześnie, np. spawarka i kompresor, albo gdy chcesz zostawić zapas na kolejne urządzenia. Większy przekrój ma mniejszą rezystancję na metr, więc przy tym samym prądzie daje mniejszy spadek napięcia i mniej się nagrzewa podczas długotrwałej pracy, co sprzyja trwałości izolacji.

Dla kabla 4 mm² dobiera się zwykle wyłącznik 20 A lub 25 A, zależnie od długości linii i planowanego obciążenia. Zapas przekroju pozwala uniknąć wymiany całego odcinka, gdy za rok lub dwa dokupisz mocniejsze urządzenie. Jest jednak ograniczenie: grubszy kabel w garażu nie zwiększy dostępnej mocy, jeśli odcinek, który go zasila, jest cieńszy. We wspomnianej dyskusji na forum Elektroda istniejący dopływ 4×2,5 mm² z zabezpieczeniem C16 ograniczał cały obwód, dlatego zaproponowano poprowadzenie kabla YKY 5×4 mm² bezpośrednio z tablicy do garażu.

Kiedy potrzebny jest kabel 5×6 lub 5×10 mm²?

Kable 5×6 i 5×10 mm² rozważa się przy długim zasilaniu garażu z domu i maszynach trójfazowych o mocy kilku kilowatów, głównie z powodu spadku napięcia. W wątku o zasilaniu garażu na forum ISE opisano trasę 60 m (25 m po ścianie w piwnicy i 35 m w gruncie) dla spawarki jednofazowej około 4 kW i maszyny stolarskiej z silnikiem trójfazowym 6-10 kW. Autor po analizie norm doszedł do minimum YKY 5×6 mm², a ze względu na spadek napięcia preferował 5×10 mm².

To przykład z praktyki, nie gotowa recepta. Przy podobnych parametrach przekrój powinien wynikać z obliczeń dla konkretnej trasy, sposobu ułożenia i zabezpieczeń instalacji w budynku.

Dlaczego kabel do siły ma pięć żył?

Kabel siłowy w nowej instalacji ma pięć żył: trzy fazowe (L1, L2, L3), neutralną (N) i ochronną (PE). Obciążenie rozkłada się na trzy fazy, dzięki czemu urządzenia o mocy kilku kilowatów można zasilić bez nadmiernego grzania pojedynczej żyły.

W kablach oznaczanych jako 5×2,5 mm² czy 5×4 mm² wszystkie żyły mają ten sam przekrój, więc przewody N i PE nie są cieńsze od fazowych. Przewód PE łączy obudowy urządzeń z szyną ochronną w rozdzielnicy i tworzy bezpieczną drogę dla prądu w razie uszkodzenia izolacji.

Kabel czterożyłowy spotyka się w starszych instalacjach w układzie TN-C, gdzie funkcje N i PE pełni jeden przewód PEN. W opisanym na forum ISE domu z siecią TN-C autor rozważał, jak poprawnie zasilić garaż, w tym wydzielenie lokalnego układu TT z własnym uziomem, i wskazywał, że według norm przekrój aluminiowego przewodu PEN nie może być mniejszy niż 16 mm². Wybór układu sieci i miejsca rozdzielenia PEN to decyzja dla elektryka, nie coś do samodzielnej improwizacji.

Jakim kablem doprowadzić prąd do garażu?

Do garażu wolnostojącego prąd doprowadza się najczęściej kablem ziemnym YKY, a wewnątrz budynków przewodem przeznaczonym do układania w ścianach lub na uchwytach, np. YDY. Rodzaj kabla zależy od miejsca: inny sprawdzi się pod tynkiem, inny w rurze osłonowej, a jeszcze inny w ziemi lub tam, gdzie grozi wilgoć i uszkodzenie mechaniczne.

Przykład z forum ISE pokazuje typowy podział trasy: odcinek w piwnicy prowadzony na uchwytach i odcinek w gruncie kablem YKY, z rozważanym YDY na części wewnętrznej. Na blogu u siebie w domu autor zasilił garaż oddalony o około 8 m od skrzynki zewnętrznej kablem ziemnym YKY 3×2,5 mm², ale tylko jednofazowo, bo nie planował odbiorników siłowych. Z myślą o rozbudowie wybrał przekrój większy, niż wymagało zabezpieczenie 10 A, i kupił 15 m kabla na 8 m trasy.

Jeśli w garażu ma być siła, doprowadzenie od rozdzielnicy w domu musi być pięciożyłowe, a jego przekrój i zabezpieczenie ograniczają wszystko, co zostanie podłączone dalej. Szczegóły układania kabla w gruncie opisuje poradnik jaki kabel ziemny do garażu, a wariant prowadzony nad ziemią omawia tekst o tym, jaki kabel napowietrzny do garażu wybrać.

Wybieraj żyły miedziane. Poradnik g-garaz o kablach do garażu zwraca uwagę, że żyły aluminiowe tracą elastyczność i gorzej znoszą wilgoć. Kable aluminiowe, np. YAKY, wymagają też innych przekrojów niż miedziane, o czym świadczy choćby wspomniany wymóg 16 mm² dla aluminiowego PEN.

Kiedy kabel 1,5 mm², a kiedy 2,5 mm²?

Kabel 1,5 mm² stosuje się do oświetlenia z zabezpieczeniem 10 A, a 2,5 mm² do gniazd 230 V z zabezpieczeniem 16 A. Przy 230 V obwód 10 A to około 2,1-2,3 kW, a obwód 16 A około 3,7 kW, więc pod elektronarzędzia, kompresor czy grzejnik prowadzi się 2,5 mm².

Tak samo dzieli obwody poradnik g-garaz: 1,5 mm² do świateł i 2,5 mm² pod gniazda. Do oświetlenia typowego garażu 1,5 mm² wystarcza z dużym zapasem: 5-6 lamp LED po 10 W to łącznie 50-60 W. Gniazda dla wiertarek, pilarek stołowych czy odkurzaczy przemysłowych prowadzi się przewodem 3×2,5 mm². Taki obwód zasili jednocześnie np. czajnik 2 kW i wiertarkę udarową 700 W.

Według poradnika bb-budownictwo przewód 3×2,5 mm² z wyłącznikiem B16 obsłuży kompresor, spawarkę transformatorową lub szlifierkę kątową o mocy do 3 kW. Każdy obwód jednofazowy ma trzy żyły: fazę (L), przewód neutralny (N) i ochronny (PE). Jeśli planujesz później np. elektryczne ogrzewanie garażu o mocy 2 kW, poprowadź od razu osobny przewód 3×2,5 mm². To prostsze niż późniejsza rozbudowa rozdzielnicy i kucie ścian. Dobór przewodów dla całej instalacji, nie tylko obwodu siłowego, omawia poradnik jaki kabel do instalacji elektrycznej w garażu.

Jaki przekrój kabla do mocy 3000 W?

Do urządzenia 3000 W zasilanego z 230 V potrzebny jest obwód 2,5 mm² z zabezpieczeniem 16 A; obwód 1,5 mm² z zabezpieczeniem 10 A jest na taką moc za słaby. Wynika to ze wzoru P = U × I × cos φ, który autor bloga u siebie w domu zastosował do swojej instalacji: dla 230 V, 10 A i cos φ = 0,93 wychodzi około 2,1 kW.

Po przekształceniu wzoru dla 3000 W: I = P / (U × cos φ) = 3000 / (230 × 0,93) ≈ 14 A, a przy cos φ = 1 około 13 A. Oba wyniki mieszczą się w 16 A, ale z niewielkim zapasem, a silnik w chwili rozruchu pobiera kilkakrotnie więcej prądu. Przy długiej trasie lub pracy ciągłej przekrój i charakterystykę wyłącznika (np. B lub C) powinien sprawdzić elektryk. W obwodzie trójfazowym 3 kW to niewielkie obciążenie dla kabla 5×2,5 mm².

Maksymalną moc dla własnego obwodu jednofazowego możesz orientacyjnie policzyć w kalkulatorze dołączonym do artykułu, podając napięcie, prąd zabezpieczenia i współczynnik mocy.

Rozruch silników i przedłużacze

Urządzenia z silnikiem indukcyjnym, czyli większość elektronarzędzi, sprężarek i maszyn stolarskich, podczas rozruchu pobierają chwilowo 3-5 razy większy prąd niż nominalny. Dlatego obwód pod narzędzia planuje się z zapasem, nawet jeśli dziś podłączasz tylko urządzenie 1 kW, a duże odbiorniki dostają własne linie z własnym zabezpieczeniem.

Przedłużacz to rozwiązanie tymczasowe, nie stałe. Przy długości powyżej 10 m i cienkim przewodzie (np. 1 mm²) spadek napięcia może przekroczyć 5%, co objawia się wolniejszym rozruchem silnika i jego szybszym zużyciem. Przedłużacz z przewodem cieńszym niż 2,5 mm² staje się najsłabszym ogniwem instalacji.

Jakie zabezpieczenia dla kabla siłowego w garażu?

Każdy obwód w garażu potrzebuje wyłącznika nadprądowego dobranego do przekroju (orientacyjnie 10 A dla 1,5 mm², 16 A dla 2,5 mm², 20-25 A dla 4 mm²) oraz ochrony różnicowoprądowej, w obwodach gniazd o prądzie zadziałania 30 mA. Bez tego nawet dobrze dobrany kabel nie jest chroniony przed przeciążeniem, zwarciem ani porażeniem użytkownika.

Wyłącznik nadprądowy przerywa obwód, gdy prąd przekroczy wartość dopuszczalną dla przewodu. Działa na dwa sposoby: termicznie, gdy element bimetaliczny nagrzewa się przy przedłużonym przeciążeniu, i magnetycznie, czyli natychmiast przy zwarciu.

Wyłącznik różnicowoprądowy (RCD) porównuje prąd wpływający do obwodu z prądem z niego wypływającym. Jeśli różnica przekroczy wartość zadaną, np. 30 mA, część prądu płynie inną drogą, być może przez ciało osoby dotykającej uszkodzonego urządzenia, i RCD odcina zasilanie. Ochrony różnicowoprądowej wymaga norma, a w garażu z podwyższoną wilgotnością i często mokrą posadzką w praktyce warsztatowej stosuje się wyłączniki 30 mA, najlepiej osobno dla poszczególnych obwodów.

Uziemienie to cały system połączeń ochronnych, a nie tylko metalowy pręt w ziemi. Jego zadaniem jest to, by przy awarii metalowe elementy, takie jak obudowy urządzeń, rury czy kanały wentylacyjne, nie znalazły się pod niebezpiecznym napięciem. Bez przewodu PE człowiek dotykający uszkodzonego urządzenia może stać się jedyną drogą dla prądu.

Dlaczego RCD wybija przy włączaniu dużych urządzeń?

Zadziałanie RCD przy włączaniu dużej maszyny nie zawsze oznacza uszkodzony wyłącznik, ale zawsze wymaga sprawdzenia przez elektryka. Często pomaga rozdzielenie obwodów tak, by każdy duży odbiornik miał własną linię i własne zabezpieczenie; dobór typu wyłącznika, np. selektywnego typu S w odpowiednim miejscu rozdzielnicy, należy do elektryka. Nie usuwaj ochrony różnicowoprądowej i nie zastępuj jej w obwodach gniazd wyłącznikiem o większym prądzie zadziałania.

Jak ułożyć kabel siłowy w garażu?

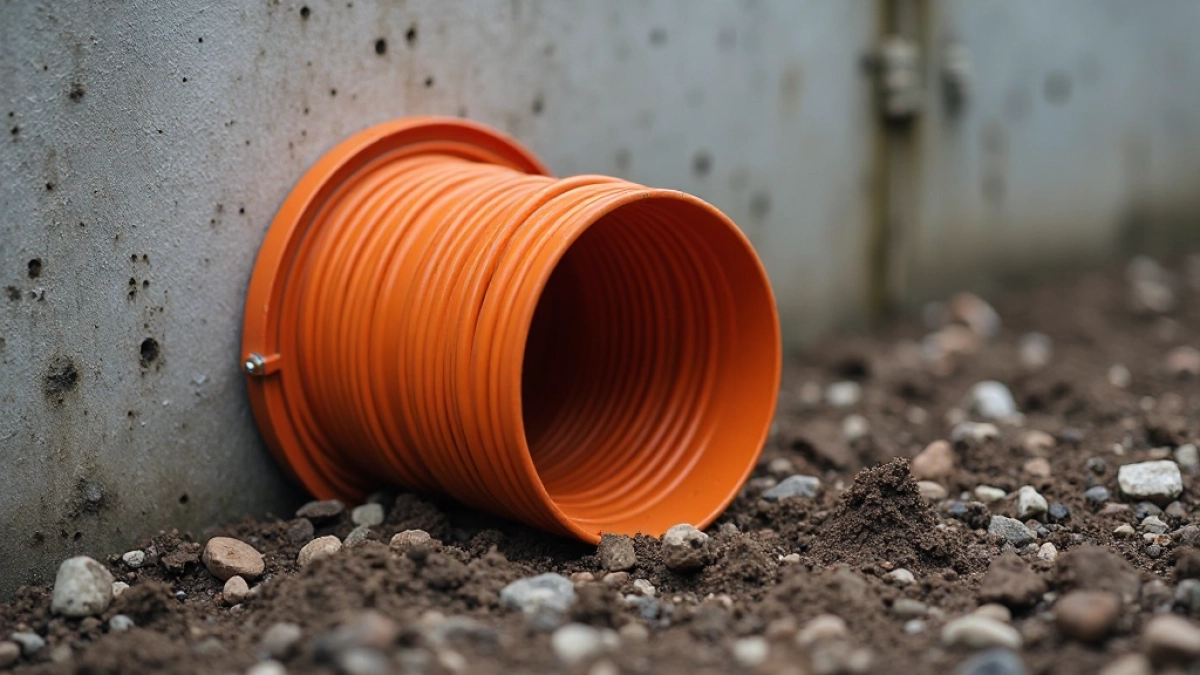

Kabel siłowy w garażu prowadź w rurach instalacyjnych (peszlach) lub w inny sposób chroniący go przed uderzeniem, z jak najmniejszą liczbą połączeń między rozdzielnicą a gniazdem. Każda złączka po drodze to miejsce o podwyższonej rezystancji styku, które może się grzać i zwiększa ryzyko zwarcia.

Rura osłonowa chroni izolację przed uszkodzeniami mechanicznymi, wilgocią i promieniowaniem UV, które degraduje tworzywa sztuczne. W garażu, gdzie posadzka bywa wilgotna, a metalowe regały i przesuwany sprzęt mogą uderzyć w przewód, taka osłona jest podstawową barierą. Bez niej nawet dobry kabel po kilku latach może stracić właściwości ochronne izolacji.

Przed ułożeniem tras zaplanuj rozmieszczenie gniazd siłowych i jednofazowych przy stanowiskach pracy, tak by maszyny nie wymagały stałego zasilania przez przedłużacze. Zbyt duży przekrój to głównie wyższy koszt kabla; jak zauważono w dyskusji na forum Elektroda, większy przekrój sam w sobie nie powoduje problemów technicznych ani dodatkowego spadku napięcia.

Najczęstsze błędy przy kablu do siły w garażu

Najczęstsze błędy to zbyt cienki kabel przy długiej trasie, brak zapasu na nowe maszyny i liczenie na to, że grubszy kabel w garażu zwiększy moc, gdy dopływ z domu jest cieńszy.

• Dobór przekroju tylko do dzisiejszego urządzenia, bez zapasu na rozbudowę warsztatu.
• Pomijanie długości trasy: 5×2,5 mm², który wystarcza na 12 m, przy 24 m i nieznanym obciążeniu przestaje być pewnym wyborem.
• Kabel 5×4 mm² w garażu zasilany starszym odcinkiem 4×2,5 mm² z zabezpieczeniem 16 A: moc ogranicza najsłabszy odcinek.
• Wiele dużych odbiorników na jednym obwodzie zamiast osobnych linii z własnymi zabezpieczeniami.
• Stałe zasilanie maszyn przez przedłużacz z cienkim przewodem.
• Prowadzenie przewodów bez osłon w miejscach narażonych na uderzenia i wilgoć.
• Brak ochrony różnicowoprądowej 30 mA lub jej usuwanie, gdy wyłącznik zadziała przy rozruchu maszyny.
• Samodzielna przeróbka instalacji w układzie TN-C na pięciożyłową bez decyzji elektryka o rozdzieleniu PEN.

Jak zaplanować obwód siłowy w garażu krok po kroku?

Zacznij od listy urządzeń i długości trasy, potem sprawdź zasilanie w rozdzielnicy, a dopiero na końcu wybierz kabel i zabezpieczenia.

1. Spisz urządzenia z ich mocą i zaznacz, które będą pracować jednocześnie (np. spawarka i kompresor).
2. Zmierz trasę od rozdzielnicy do najdalszego gniazda, osobno odcinki w budynku i w gruncie.
3. Sprawdź, co jest przed garażem: zabezpieczenia w rozdzielnicy, przekrój dopływu i układ sieci w budynku.
4. Ustal sposób ułożenia: pod tynkiem, w rurze, na uchwytach czy w ziemi, bo od niego zależy obciążalność i rodzaj kabla (np. YKY w gruncie).
5. Dobierz przekrój z zapasem; rozsądnie jest zaplanować obwód z rezerwą rzędu 30-50% ponad obecne potrzeby.
6. Zaplanuj zabezpieczenia: wyłącznik nadprądowy dopasowany do przekroju i ochronę różnicowoprądową 30 mA.
7. Przygotuj schemat instalacji i uzgodnij go z elektrykiem z ważnym świadectwem kwalifikacji.

Instalacja w garażu musi być zgodna z normami z serii 60364 dotyczącymi instalacji elektrycznych w budynkach oraz z przepisami budowlanymi. Samodzielne modyfikacje bez uprawnień to ryzyko porażenia i pożaru, a także możliwe problemy przy odbiorze budynku przez inspektora nadzoru budowlanego.
