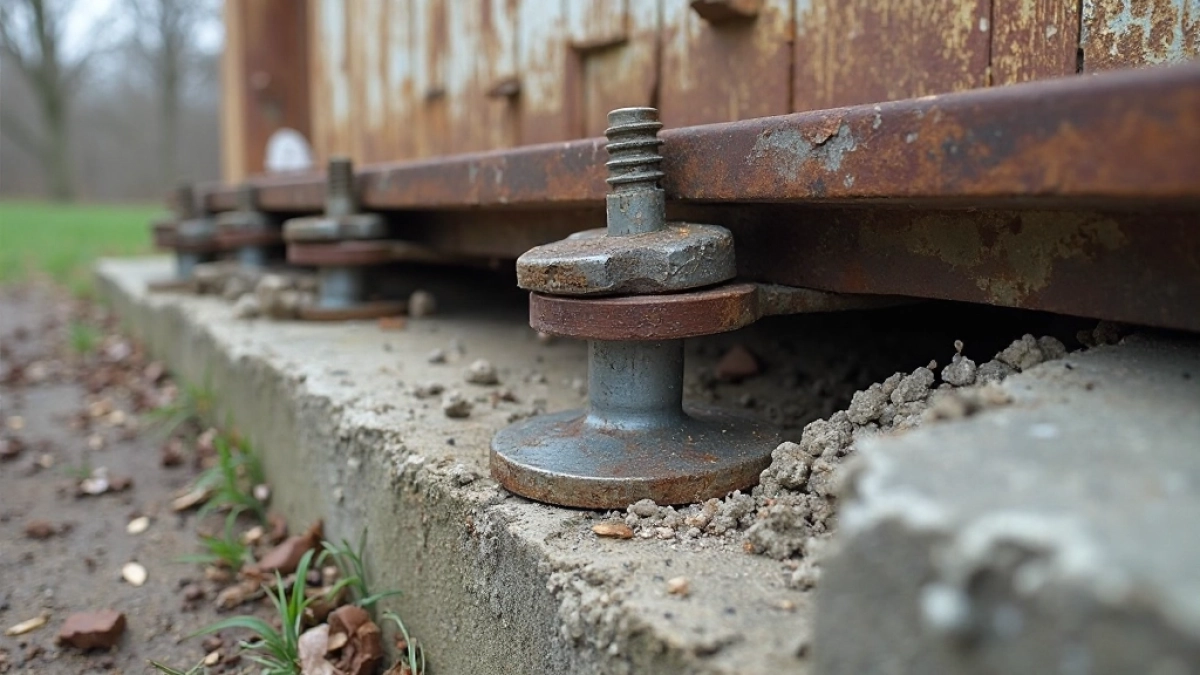

Jak dobrać kotwy do mocowania garażu blaszanego? Poradnik 2026

Jakie kotwy najlepiej sprawdzą się do mocowania garażu blaszanego?

Wybór odpowiednich kotew do mocowania garażu blaszanego to decyzja, od której zależy bezpieczeństwo całej konstrukcji przez dekady użytkowania. Najczęściej spotykanym rozwiązaniem w polskich warunkach gruntowych są kotwy trzpieniowe ze stali ocynkowanej ich mechanizm działania opiera się na rozszerzaniu się tulei w betonie podczas dokręcania nakrętki, co tworzy niezwykle stabilne połączenie nawet przy obciążeniach wiatrowych dochodzących do 2,5 kN na punkt mocowania. Dla wylewek o grubości minimum 15 cm rekomenduję kotwy o średnicy 10 mm i długości minimum 100 mm, które gwarantują prawidłowe zakotwienie w warstwie nośnej.

• Jakie kotwy najlepiej sprawdzą się do mocowania garażu blaszanego?
• Montaż kotew trzpieniowych w betonie krok po kroku
• Parametry techniczne kotew do garażu blaszanego: średnica, długość, nośność
• Konserwacja i kontrola kotew w garażu blaszanym poradnik
• kotwy do mocowania garażu blaszanego Pytania i odpowiedzi

Na gruntach piaszczystych lub gliniastych, gdzie tradycyjne kotwy trzpieniowe mogą nie zapewnić wystarczającej stabilności, doskonale sprawdzają się kotwy śrubowe gruntowe. Ich konstrukcja umożliwia wkręcanie w podłoże na głębokość 40-60 cm, a spiralny kształt trzpienia przenosi obciążenia poziome na znacznie większą objętość gruntu niż klasyczne kotwy punktowe. Przy glebach gliniastych należy jednak pamiętać o zastosowaniu dodatkowego zabezpieczenia antykorozyjnego, ponieważ wilgoć gruntowa przyspiesza degradację stali nawet ocynkowanej.

W przypadku drewnianych legarów stanowiących ramę nośną blaszaka, optymalnym rozwiązaniem są wkręty samogwintujące o długości 80-120 mm z łbem sześciokątnym. Ich specjalnie zaprojektowany gwint wierci we włóknach drewna kanał, który następnie wypełnia się materiałem, co eliminuje efekt „wyciskania" połączenia podczas zmian temperatury. Dla konstrukcji drewnianych warto rozważyć również kotwy typu „bółt" z dyblami rozporowymi, które rozszerzają się w otworze wykonanym w drewnie i betonie jednocześnie.

Porównanie podstawowych typów kotew przedstawia tabela poniżej, uwzględniająca parametry techniczne oraz orientacyjne koszty:

Kotwy klinowe, nazywane również rozszerzalnymi, stosuje się głównie w sytuacjach, gdy wymagana jest wyjątkowo wysoka odporność na wyrwanie. Mechanizm ich działania polega na wciągnięciu stożkowego trzpienia w tuleję rozszerzalną podczas dokręcania, co generuje ogromne siły docisku do ścianek otworu w betonie. Wadą tego rozwiązania jest konieczność precyzyjnego wykonania otworu jego średnica nie może przekraczać nominalnej średnicy kotwy o więcej niż 0,5 mm.

Montaż kotew trzpieniowych w betonie krok po kroku

Prawidłowy montaż kotew trzpieniowych w betonie wymaga zachowania określonej operacji, których pominięcie skutkuje osłabieniem połączenia nawet przy użyciu najwyższej jakości elementów. Pierwszym etapem jest staranne przygotowanie podłoża wylewka musi być całkowicie utwardzona, co w przypadku betonu klasy C20/25 oznacza minimum 28 dni dojrzewania, a przed przystąpieniem do wiercenia należy usunąć wszelkie zabrudzenia, oleje technologiczne oraz luźne fragmenty powierzchni. Głębokość wylewki pod garaż blaszany powinna wynosić minimum 15 cm, a jej powierzchnia powinna być wyrównana z tolerancją 5 mm na metrze bieżącym.

Wiercenie otworów wykonuje się wiertłem widiowym o średnicy zgodnej z tabelą producenta dla kotwy 10 mm typowo stosuje się wiertło 10 mm lub 10,5 mm w zależności od materiału podłoża. Głębokość wiercenia musi przekraczać długość kotwy o minimum 10 mm, aby umożliwić swobodne osadzenie tulei. Użycie wiertła udarowego jest dozwolone w betonie, ale w przypadku podłoży zbrojonych należy zachować szczególną ostrożność, aby nie uszkodzić prętów zbrojeniowych ich przecięcie osłabia nośność fundamentu w sposób nieodwracalny.

Przed osadzeniem kotwy otwór należy dokładnie oczyścić sprężonym powietrzem lub szczotką stalową pozostałości pyłu betonicznego zmniejszają powierzchnię styku tulei z podłożem nawet o 30%. Samo osadzenie polega na wbiciu kotwy młotem w otwór do momentu, gdy górna krawędź tulei znajdzie się na poziomie powierzchni betonu lub lekko poniżej. Następnie instaluje się element mocowany (rama garażu) i dokręca nakrętkę momentem zgodnym z wytycznymi producenta typowo 25-35 Nm dla kotew 10-milimetrowych.

Rozstaw kotew w typowym garażu blaszanym o wymiarach 3×6 metrów powinien wynosić 100-150 cm wzdłuż ścian bocznych oraz dodatkowe punkty mocowania w narożnikach i przy bramie wjazdowej. Minimalna liczba kotew dla takiego obiektu to 8 sztuk rozmieszczonych równomiernie na obwodzie, jednak dla regionów o wysokich obciążeniach wiatrowych (strefa III wg normy PN-EN 1991-1-4) rekomenduję zwiększenie tej liczby do 12-16 sztuk. Każdy dodatkowy punkt mocowania zmniejsza jednostkowe obciążenie na kotwę i podnosi margines bezpieczeństwa konstrukcji.

Po zakończeniu montażu wszystkie połączenia należy sprawdzić pod kątem luzów poprzez delikatne szarpnięcie ramy prawidłowo zamontowana kotwa nie powinna wykazywać żadnego przemieszczenia względem podłoża. W razie wykrycia luzu należy zdjąć element mocowany, wyczyścić otwór i powtórzyć proces osadzania kotwy, stosując dodatkowy kołek rozporowy jeśli otwór jest zbyt szeroki.

Parametry techniczne kotew do garażu blaszanego: średnica, długość, nośność

Dobór parametrów technicznych kotew do mocowania garażu blaszanego powinien opierać się na obliczeniach inżynierskich uwzględniających lokalne warunki klimatyczne i gruntowe, a nie wyłącznie na popularności danego rozwiązania w internecie. Podstawowym parametrem jest średnica kotwy, która determinuje powierzchnię styku z betonem i w konsekwencji nośność połączenia dla typowych konstrukcji blaszanych wystarczające są kotwy 10 mm, natomiast przy obiektach o powierzchni powyżej 30 m² lub w strefach o silnych wiatrach należy rozważyć średnicę 12 lub 14 mm.

Długość kotwy musi zapewniać zakotwienie w betonie na głębokość minimum 50 mm licząc od spodu elementu mocowanego do końca tulei rozporowej. Dla wylewki o grubości 15 cm optymalna długość kotwy wynosi 100-120 mm krótsze elementy nie gwarantują wystarczającego połączenia z warstwą nośną, a dłuższe utrudniają precyzyjne osadzenie i zwiększają koszty bez proporcjonalnego wzrostu nośności. W przypadku płyt fundamentowych o grubości 20 cm lub więcej można zastosować kotwy 150-milimetrowe, które penetrują głębsze warstwy betonu o wyższej wytrzymałości.

Nośność kotwy wyrażana jest w kilowoltnach (kN) i określa maksymalne obciążenie osiowe, przy którym połączenie nie ulega zniszczeniu. Dla kotew trzpieniowych 10 mm produkty wysokiej jakości oferują nośność 2,0-2,5 kN, co przy rozstawie 100 cm i obciążeniu wiatrowym strefy II pozwala na bezpieczne mocowanie konstrukcji o masie do 120 kg na metr bieżący ściany. Normy europejskie, w szczególności ETAG 001 (Europejskie Wytyczne do Aprobaty Technicznych dla kotew do mocowań), precyzyjnie definiują metodykę badań nośności i wymagane współczynniki bezpieczeństwa.

Materiał kotwy ma kluczowe znaczenie dla trwałości połączenia w warunkach ekspozycji na wilgoć i zmienne temperatury. Stal ocynkowana ogniowo (gatunek S235JR) zapewnia ochronę antykorozyjną przez okres 15-25 lat w środowisku umiarkowanie agresywnym, natomiast w rejonach nadmorskich lub przy wysokim poziomie wód gruntowych należy stosować stal nierdzewną gatunku A2 lub A4, której odporność korozyjna wielokrotnie przewyższa stal cynkowaną. Końcowy wybór powinien uwzględniać klasę ekspozycji wg normy PN-EN ISO 12944 dla typowych warunków atmosferycznych w Polsce wystarczająca jest klasa C3.

Poniższa tabela zestawia parametry techniczne kotew w kontekście różnych scenariuszy obciążeniowych:

Warto zwrócić uwagę na współczynnik bezpieczeństwa, który w profesjonalnych obliczeniach konstrukcyjnych wynosi minimum 3,0 dla obciążeń stałych i 4,0 dla obciążeń zmiennych. Oznacza to, że kotwa o nośności deklarowanej 2,5 kN w rzeczywistych warunkach może bezpiecznie przenosić obciążenie nie większe niż 0,6-0,8 kN. Stosowanie niższych współczynników bezpieczeństwa jest dopuszczalne jedynie w przypadku przeprowadzenia szczegółowych badań podłoża i potwierdzenia jednorodności betonu metodą sklerometru lub wyrywkowego wiercenia rdzeni.

Konserwacja i kontrola kotew w garażu blaszanym poradnik

Regularna kontrola stanu kotew w garażu blaszanym to czynność, której zaniedbanie może doprowadzić do poważnych awarii konstrukcji od deformacji ścian pod wpływem podmuchów wiatru po całkowite przewrócenie obiektu podczas silnych sztormów. Minimalną częstotliwością inspekcji jest przegląd dwa razy w roku: przed sezonem zimowym, gdy obciążenia wiatrowe są najwyższe, oraz po okresie intensywnych opadów lub gwałtownych burz, które mogły wpłynąć na stabilność podłoża. Każda kontrola powinna obejmować wizualną ocenę stanu powłok ochronnych, sprawdzenie dokręcenia nakrętek oraz ocenę ewentualnych przemieszczeń konstrukcji względem fundamentu.

Podczas zimy szczególną uwagę należy poświęcić zjawisku faluowania gruntu związ z cyklicznym zamarzaniem i rozmarzaniem wody w warstwie przypowierzchniowej. W rejonach, gdzie głębokość przemarzania przekracza 100 cm (północno-wschodnia Polska), siły owe mogą działać na kotwy z olbrzymią intensywnością, powodując ich stopniowe wysuwanie się z betonu. Aby temu zapobiec, przed nadejściem mrozów warto sprawdzić, czy głowice kotew wystają ponad powierzchnię wylewki na wysokość nie większą niż 5 mm zbyt długie wystające elementy stanowią dodatkowe miejsce zaczepienia dla lodu.

W przypadku stwierdzenia luzów w połączeniach kotwowych nie należy zwlekać z naprawą drobne poluzowanie nakrętki o 1/4 obrotu może w ciągu kilku miesięcy przerodzić się w poważne rozluźnienie całego połączenia. Proces regeneracji polega na zdjęciu elementu mocowanego, oczyszczeniu gwintu kotwy szczotką drucianą, nałożeniu środka penetrującego (np. WD-40 Specialist) i ponownym dokręceniu z użyciem klucza dynamometrycznego ustawionego na moment zalecany przez producenta. Jeśli gwint jest uszkodzony korozją, rozwiązaniem jest wymiana kotwy na nową próby oszczędności w tym przypadku kończą się wyłącznie opóźnieniem awarii.

Odnowienie powłok antykorozyjnych na kotwach widocznych powyżej powierzchni betonu przeprowadza się poprzez nałożenie dwóch warstw farby antykorozyjnej typu Hammerite lub equivalent, nakładanej na czystą, odtłuszczoną powierzchnię po uprzednim usunięciu rdzy mechanicznie (papier ścierny, szczotka stalowa). Malowanie należy wykonywać w temperaturze powyżej 10°C i przy wilgotności względnej poniżej 80%, aby zapewnić prawidłową adhezję powłoki do podłoża. Powłoka cynkowa w dobrym stanie nie wymaga dodatkowego malowania cynk jako metale aktywniejszy od żelaza samoczynnie chroni stal przed korozją w procesie katodowej ochrony protektorowej.

Zaniedbanie konserwacji kotew przez okres przekraczający pięć lat bez kontroli może skutkować koniecznością kosztownej modernizacji fundamentu, a w skrajnych przypadkach koniecznością rozbiórki i ponownego posadowienia całego obiektu. Rekomenduję prowadzenie prostej dokumentacji przeglądów w formie notatnika serwisowego, w którym zapisywane są daty kontroli, stwierdzone uwagi oraz wykonane prace konserwacyjne. Taka dokumentacja pozwala śledzić tempo degradacji połączeń i planować kolejne przeglądy z wyprzedzeniem, zanim problem wymknie się spod kontroli.

Pamiętaj, że inwestycja w wysokiej jakości kotwy i ich prawidłowy montaż zwraca się wielokrotnie przez cały okres użytkowania garażu uniknięcie kosztów naprawy konstrukcji po awarii, ochrona przechowywanego mienia i spokój podczas ekstremalnych warunków pogodowych to korzyści, których nie da się wycenić. Wybierając rozwiązania posiadające aprobatę techniczną ITB lub ETA, zyskujesz pewność, że producent dopełnił wszelkich formalności związanych z potwierdzeniem właściwości użytkowych wyrobu.
