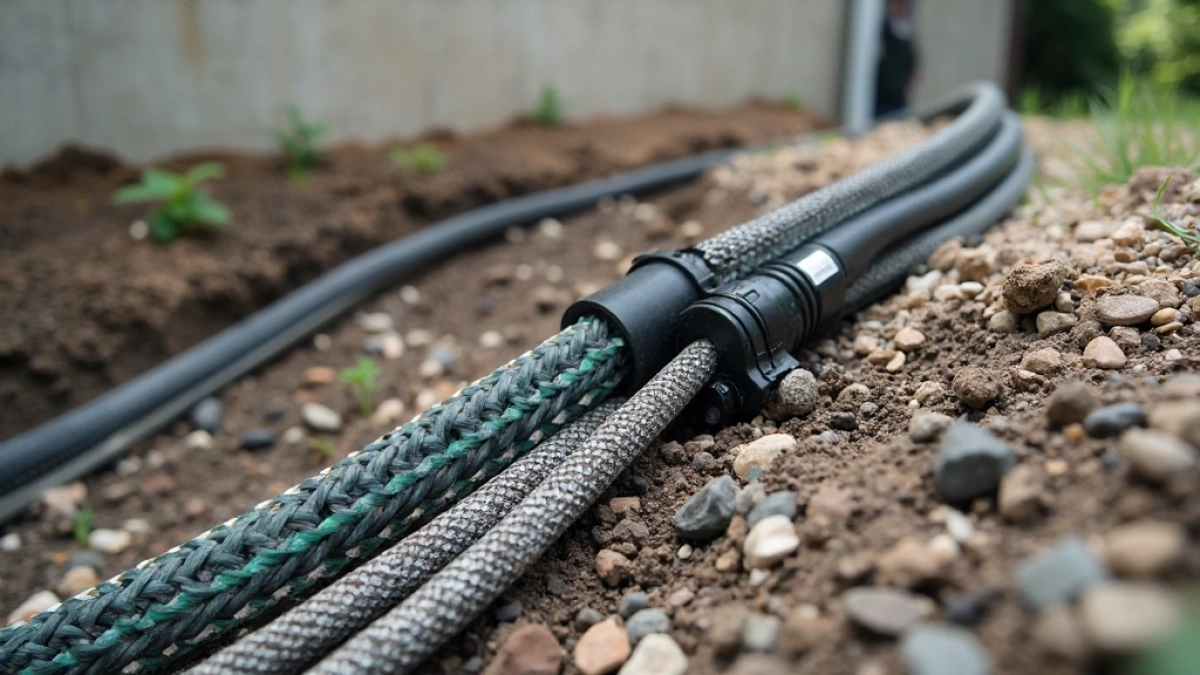

Jaki kabel ziemny do garażu? Przekrój, YKY i układanie

Do zasilenia garażu pod ziemią stosuje się kabel ziemny, najczęściej miedziany YKY. Przy zasilaniu jednofazowym 230 V w opisanych realizacjach są to zwykle przekroje 3×2,5 mm² lub 3×4 mm², a przy trójfazowym 400 V pod spawarkę, kompresor czy maszyny 5×4 mm², 5×6 mm² lub większe na długich trasach. Konkretny przekrój zależy od mocy odbiorników, długości trasy, zabezpieczenia w rozdzielni i sposobu ułożenia. Dane zbierz przed wykopem, a dobór zabezpieczeń i podłączenie do rozdzielni zleć elektrykowi.

• Jakim kablem doprowadzić prąd do garażu?
• Jaki przekrój kabla ziemnego do garażu wybrać?
• Jakie dane zebrać przed zakupem kabla ziemnego do garażu?
• Jak głęboko układać kabel ziemny do garażu?
• Jakie zabezpieczenia zastosować dla kabla ziemnego do garażu?
• Od czego zależy koszt kabla ziemnego do garażu?
• Najczęstsze błędy przy wyborze kabla ziemnego do garażu

Jakim kablem doprowadzić prąd do garażu?

Prąd do garażu doprowadza się kablem przeznaczonym do układania w ziemi, np. YKY z żyłami miedzianymi albo YAKY z żyłami aluminiowymi. Zwykły przewód instalacyjny do ścian nie zastąpi kabla ziemnego.

Według poradnika Elektrobazy o kablach ziemnych takie kable są projektowane do układania bezpośrednio w ziemi lub w kanalizacji kablowej, mają grubszą izolację, dodatkowe powłoki ochronne, a często także pancerz. Standardowe przewody do ścian, kanałów i rurek nie mają takiej odporności i nie nadają się do montażu w ziemi bez dodatkowej osłony. W dyskusji o kablu do garażu i warsztatu na elektroda.pl padła wskazówka, że gdy kabel ziemny nie jest narażony na uszkodzenia, typowym wyborem jest YKY.

Jeśli rozważasz prowadzenie zasilania nad ziemią, osobno opisujemy kabel napowietrzny do garażu.

YKY czy YAKY: miedź czy aluminium?

W poradnikach i dyskusjach o zasilaniu garażu przeważa miedziany kabel YKY, a aluminiowy YAKY pojawia się głównie jako sposób na obniżenie kosztów, z ograniczeniami do sprawdzenia w projekcie. W wątku o podciągnięciu zasilania do garażu na forum ISE autor, powołując się na normy, zauważa, że minimalny przekrój żyły PEN dla aluminium wynosi 16 mm², więc posiadanego kabla YAKY 4×6 nie mógł użyć w układzie TN-C. To przykład, że o wyborze kabla do garażu decyduje także układ sieci, nie tylko moc odbiorników.

Który kabel do ziemi jest lepszy: linka czy drut?

Kable ziemne produkuje się z żyłami drutowymi i linkowymi, a żadna z wersji nie jest z założenia lepsza do gruntu. Elektrobaza opisuje, że żyła przewodząca kabla ziemnego może być miedziana lub aluminiowa, w wersji linkowej lub drutowej, a izolacja z XLPE lub PVC. Wariant konkretnego kabla sprawdź w jego karcie katalogowej i uzgodnij z elektrykiem, który będzie go podłączał w rozdzielnicach.

Jaki przekrój kabla ziemnego do garażu wybrać?

Przekrój kabla ziemnego do garażu dobiera się do zabezpieczenia i mocy odbiorników, a na dłuższych trasach także do spadku napięcia. Tabela zbiera przykłady z opisanych realizacji i dyskusji instalatorów: to punkty odniesienia, nie gotowy projekt.

Przy podobnych odbiornikach różne osoby proponowały różne przekroje. W wątku na elektroda.pl propozycję YKY 5×6 mm² uznano za nieuzasadnioną, dopóki nie wiadomo, czy zasilanie jest jedno- czy trójfazowe, jak kabel będzie poprowadzony między budynkami i jaki będzie całkowity pobór mocy. Autor wątku ostatecznie położył YKY 3×4 mm² w peszlu i zlecił elektrykowi podłączenie do rozdzielni.

Kiedy kabel 1,5 mm², a kiedy 2,5 mm²?

Przekrój 1,5 mm² stosuje się do obwodów oświetlenia, a 2,5 mm² do obwodów gniazd. Według poradnika bb-budownictwo o kablu ziemnym do garażu kabel 3×1,5 mm² wystarcza na obwód oświetleniowy, bo pozwala na obciążenie rzędu 10 A, czyli ok. 2,3 kW. Żyła ochronna PE musi być dołączona zawsze, także przy plastikowych oprawach.

W wątku o zasilaniu garażu 1-fazowego na 25 m zalecano przewód 3×2,5 mm² dla obwodów gniazd i co najmniej 1,5 mm² dla oświetlenia, a przekrój 1 mm² wskazano jako niespełniający normy dla instalacji stałej. Jeśli jeden kabel ziemny zasila cały garaż przez małą rozdzielnicę, jego przekrój dobiera się do sumy obciążeń wszystkich obwodów, stąd w przykładach 3×4 mm² i więcej.

Jednofazowo 230 V czy trójfazowo 400 V?

Zasilanie jednofazowe wystarcza do oświetlenia, gniazd i lżejszych narzędzi, a trójfazowe jest potrzebne przy spawarce, kompresorze, podnośniku lub maszynach z silnikiem trójfazowym. Poradnik bb-budownictwo opisuje 230 V jako standard w większości garaży przy domach jednorodzinnych, a linię 400 V jako konieczną przy spawarce, szlifierce trójfazowej lub przemysłowym napędzie bramy.

Według poradnika Elhumet o kablu do siły w garażu w obwodach trójfazowych stosuje się zwykle przewody 5-żyłowe z przewodem neutralnym i ochronnym, ale ostateczny dobór musi wynikać z projektu i parametrów obwodu. Trzy fazy w garażu są możliwe tylko wtedy, gdy ma je przyłącze: w wątku o garażu na 25 m autor mógł mieć wyłącznie zasilanie jednofazowe, bo tak zasilana była działka. Obwody siłowe opisujemy szerzej w artykule o tym, jaki kabel do siły w garażu wybrać.

Jak długość trasy wpływa na przekrój kabla?

Im dłuższa trasa i większe obciążenie, tym większy spadek napięcia, więc na długich odcinkach przekrój zwiększa się ponad to, co wynika z samego zabezpieczenia. Poradnik Elhumet wskazuje, że zbyt cienki przewód przy dużym obciążeniu i dłuższym odcinku może powodować spadki napięcia i nagrzewanie.

W wątku elektroda.pl o garażu oddalonym o ok. 25 m uznano, że kabel 3×4 mm² z zabezpieczeniem gG 25 A wystarczy, choć przy obciążeniu ok. 6 kW spadek napięcia przekroczy 2%. Na forum ISE przy trasie 60 m autor wyliczył minimum YKY 5×6 mm², ale ze względu na spadek napięcia wolał 5×10 mm². Dokładny spadek napięcia dla Twojej trasy i odbiorników policzy elektryk.

Jak policzyć moc, jaką przeniesie obwód w garażu?

Moc obwodu jednofazowego szacuje się ze wzoru P = U × I × cos φ, gdzie U to napięcie, I prąd zabezpieczenia, a cos φ współczynnik mocy. Autor wpisu o elektryce w garażu na blogu u siebie w domu dla zabezpieczenia 10 A przyjął 230 V × 10 A × 0,93 = ok. 2,1 kW. Z tabeli obciążalności wystarczał mu przekrój 1,5 mm², ale położył YKY 3×2,5 mm² z myślą o przyszłości, bo rozbudowa wymagałaby wtedy tylko zmiany zabezpieczenia.

Przy tych samych założeniach obwód z zabezpieczeniem 16 A daje ok. 3,4 kW (230 × 16 × 0,93). Wzór pokazuje moc, na jaką pozwala zabezpieczenie; nie zastępuje sprawdzenia obciążalności kabla w danym sposobie ułożenia ani spadku napięcia. Dopuszczalne zabezpieczenie dla konkretnego kabla potwierdza elektryk.

Jakie dane zebrać przed zakupem kabla ziemnego do garażu?

Przed zakupem kabla ziemnego potrzebujesz rodzaju zasilania, długości trasy, listy odbiorników z mocą i decyzji o rozbudowie. Bez tych danych nie da się odpowiedzialnie wskazać przekroju.

• Liczba faz w przyłączu i w rozdzielnicy domu: 1-fazowe czy 3-fazowe.
• Pełna długość od rozdzielnicy do garażu, łącznie z odcinkiem w budynku (w przykładzie z forum ISE: 25 m w piwnicy i 35 m w gruncie).
• Moc i rodzaj odbiorników: oświetlenie, gniazda, spawarka, kompresor, maszyny trójfazowe, grzejnik.
• Planowana rozbudowa w przyszłości, np. mocniejsze maszyny lub zwiększenie mocy przyłącza.
• Zabezpieczenie i wolne miejsce w rozdzielnicy domu.
• Sposób prowadzenia: bezpośrednio w gruncie, w rurze, przejście pod wjazdem.
• Układ sieci w budynku (TN-C, TN-C-S, TT).
• Zapas długości kabla, np. ok. 15% na łuki, podejścia do rozdzielnic i wyrównanie poziomów.

W dyskusji na elektroda.pl przypomniano, że dobór przewodu zależy od wytrzymałości mechanicznej, obciążalności prądowej, warunków zwarciowych, spadku napięcia i ochrony przeciwporażeniowej. Obwód do garażu wykonuje się według zasad dla instalacji niskiego napięcia (seria norm PN-HD 60364).

Jak głęboko układać kabel ziemny do garażu?

Kabel ziemny do garażu układa się zwykle na głębokości co najmniej 60 cm, a w miejscach narażonych na obciążenia, np. pod wjazdem, głębiej i w rurze osłonowej. Taką głębokość, 60 cm z kablem w peszlu, wybrał autor realizacji opisanej na elektroda.pl; wymaganą głębokość dla konkretnej trasy i gruntu potwierdź z wykonawcą.

• Dno wykopu wyrównaj i ułóż kabel na podsypce z piasku, a potem przykryj obsypką z piasku, która chroni go przed kamieniami i naprężeniami.
• Nad kablem połóż taśmę ostrzegawczą, żeby przy przyszłych pracach ziemnych nikt go nie przeciął.
• Ułóż jeden ciągły odcinek bez łączeń w gruncie; każde połączenie w wilgotnej ziemi to słaby punkt narażony na korozję.
• Prowadź kabel łagodnymi łukami; minimalny promień gięcia podaje karta katalogowa producenta, a zbyt ostre załamania mogą uszkodzić izolację.

Czy kabel w ziemi musi być w peszlu?

Kabel ziemny typu YKY nie musi leżeć w peszlu, bo jest przeznaczony do układania bezpośrednio w ziemi; rura osłonowa jest potrzebna tam, gdzie grozi mu uszkodzenie mechaniczne. Dotyczy to przejazdów pod wjazdem, wyjścia kabla z gruntu i wejścia do budynku, a także gruntów kamienistych. Rura ułatwia też późniejszą wymianę kabla bez rozkopywania całej trasy, dlatego część inwestorów kładzie ją na całej długości, jak w opisanej realizacji z YKY 3×4 mm².

Jak wprowadzić kabel ziemny do garażu?

Przejście przez ścianę lub fundament zabezpiecza się tuleją ochronną, a wylot kabla wyprowadza powyżej poziomu posadzki, żeby nie zalewała go woda roztopowa i deszczowa zbierająca się przy progu. Kabel z gruntu najlepiej doprowadzić do małej rozdzielnicy w garażu, z której wychodzą osobne obwody oświetlenia i gniazd. Rozprowadzenie przewodów wewnątrz opisujemy w tekście o tym, jaki kabel do instalacji elektrycznej w garażu wybrać, a rozmieszczenie gniazd w poradniku o wysokości gniazdek w garażu.

Jakie zabezpieczenia zastosować dla kabla ziemnego do garażu?

Kabel ziemny do garażu chroni wyłącznik nadprądowy dobrany do przekroju i obciążenia, a obwody w garażu dodatkowo wyłącznik różnicowoprądowy. Zbyt wysoki prąd zabezpieczenia pozwala przewodowi się przegrzewać, zanim wyłącznik zadziała, a zbyt niski powoduje wyłączanie przy normalnej pracy narzędzi.

W wątku o garażu na 25 m zaproponowano układ z małą rozdzielnicą: B6 na oświetlenie, B16 na gniazda, osobne zabezpieczenie C16 dla gniazda spawarki oraz RCD 25 A w garażu, z przewodami ochronnym i neutralnym na osobnych szynach. Dla obwodów gniazd w wilgotnym garażu przyjmuje się wyłącznik różnicowoprądowy o czułości 30 mA; typ i parametry RCD dobiera elektryk. Żyła ochronna PE musi przebiegać bez przerw od rozdzielnicy w domu do ostatniego gniazda w garażu.

Przed montażem sprawdź, czy w rozdzielnicy domu jest miejsce na nowe zabezpieczenie; w starszych instalacjach spotyka się zabezpieczenia 10 A, które ograniczają moc dostępną w garażu. Grubszy kabel nie zwiększy mocy, jeśli ogranicza ją zabezpieczenie lub warunki przyłącza. Prace przy rozdzielnicy grożą porażeniem prądem, dlatego podłączenie i sprawdzenie ochrony przeciwporażeniowej należy do elektryka.

Układ sieci a kabel ziemny do garażu

Liczba żył kabla do garażu zależy od układu sieci w budynku, więc przed zakupem trzeba wiedzieć, czy dom ma TN-C, TN-C-S czy TT. W przykładzie z forum ISE dom był zasilany w układzie TN-C, a autor rozważał w garażu lokalny układ TT: bednarkę wzdłuż kabla, uziomy pionowe i podłączenie przewodu PE do uziomu bez łączenia go z N. Czy takie rozwiązanie jest dopuszczalne w danym budynku, ocenia elektryk lub projektant instalacji.

Od czego zależy koszt kabla ziemnego do garażu?

Koszt kabla ziemnego do garażu rośnie przede wszystkim z długością trasy i przekrojem, więc nadmiarowy przekrój na długim odcinku wyraźnie podnosi budżet. Autor wątku na forum ISE przy trasie 60 m uznał YKY 5×10 mm² za zbyt drogi i rozważał kabel YKY tylko w gruncie z tańszym przewodem na odcinku w piwnicy, a także posiadany kabel aluminiowy YAKY.

• Długość trasy razem z zapasem.
• Przekrój i liczba żył (3-żyłowy do 230 V, 5-żyłowy do 400 V).
• Materiał żył: miedź (YKY) lub aluminium (YAKY).
• Rura osłonowa, piasek na podsypkę i obsypkę, taśma ostrzegawcza.
• Wykop i jego odtworzenie, zwłaszcza pod utwardzonym wjazdem.
• Zabezpieczenia w rozdzielnicy domu i mała rozdzielnica w garażu.
• Robocizna elektryka przy podłączeniu i sprawdzeniu instalacji.

Ceny kabli i usług się zmieniają, dlatego koszt policz na podstawie wyceny dla własnej trasy i wybranego przekroju.

Najczęstsze błędy przy wyborze kabla ziemnego do garażu

Większość problemów z zasilaniem garażu wynika z doboru kabla bez danych o mocy i trasie oraz z oszczędzania na ułożeniu. Najczęściej powtarzają się te błędy:

• Dobór przekroju bez bilansu mocy, liczby faz i długości trasy.
• Zbyt cienki kabel na długim odcinku, co oznacza spadek napięcia i nagrzewanie przy dużym obciążeniu.
• Przewód do ścian zamiast kabla ziemnego w gruncie.
• Grubszy kabel bez zmiany zabezpieczenia lub przy ograniczeniach przyłącza, co nie daje więcej mocy.
• Pominięcie żyły PE albo wyłącznika różnicowoprądowego w garażu.
• Za krótki kabel i łączenie go w ziemi zamiast kupienia odcinka z zapasem.
• Brak rury osłonowej pod wjazdem i przy wyjściu z gruntu oraz brak taśmy ostrzegawczej.
• Ostre załamania kabla przy wejściu do budynku.
• Podłączenie do rozdzielni bez elektryka.
