Kotłownia gazowa >60 kW w piwnicy: wymagania i montaż

Planujesz kotłownię gazową o mocy powyżej 60 kW w piwnicy i czujesz niepokój, czy to w ogóle realne w obliczu rygorystycznych norm? W tym artykule rozłożymy na czynniki pierwsze kluczowe wymagania pomieszczeniowe, wentylację oraz normy pożarowe, które decydują o dopuszczalności takiej lokalizacji. Dzięki temu zrozumiesz, kiedy piwnica staje się wykonalna, a kiedy lepiej szukać alternatyw, unikając kosztownych pomyłek na etapie projektowania.

• Wymagania pomieszczeniowe kotłowni gazowej >60 kW w piwnicy
• Wentylacja kotłowni gazowej powyżej 60 kW w piwnicy
• Dopływ powietrza do kotłowni gazowej >60 kW w piwnicy
• Kotły kondensacyjne stojące w piwnicznej kotłowni >60 kW
• Odpływ skroplin w kotłowni gazowej powyżej 60 kW w piwnicy
• Odległości od elementów palnych w piwnicznej kotłowni gazowej
• Normy pożarowe dla kotłowni gazowej >60 kW w piwnicy
• Pytania i odpowiedzi: Kotłownia gazowa powyżej 60 kW w piwnicy

Wymagania pomieszczeniowe kotłowni gazowej >60 kW w piwnicy

Kotłownia gazowa przekraczająca 60 kW w piwnicy budynku jednorodzinnego lub wielomieszkaniowego podlega ścisłym ograniczeniom wynikającym z rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych. Przede wszystkim pomieszczenie musi osiągać minimalną wysokość 2,2 metra pod sufitową belką nośną, co eliminuje wiele starszych piwnic o niskich stropach. Powierzchnia kotłowni powinna wynosić co najmniej 4 m² na każdy kilowat mocy nominalnej kotła, co dla urządzeń 100 kW oznacza konieczność minimum 400 m² – w praktyce rzadko osiągalne w typowych piwnicach mieszkalnych. Ściany, sufit i podłoga wymagają materiałów o określonej odporności ogniowej, zazwyczaj EI 60, co oznacza godzinę szczelności i izolacyjności termicznej w warunkach pożaru.

W nowych budynkach lub tych poddawanych modernizacji inwestor, architekt i projektant instalacji sanitarnych muszą zlokalizować kotłownię na etapie koncepcji, uwzględniając nie tylko wymiary, ale też dostęp do obsługi. Drzwi do kotłowni gazowej powinny mieć szerokość co najmniej 80 cm i otwierać się na zewnątrz, ułatwiając ewakuację i wjazd sprzętu serwisowego. Oświetlenie musi być stałe, z co najmniej dwoma niezależnymi obwodami, w tym jednym awaryjnym, aby zapewnić bezpieczeństwo podczas nocnych interwencji. Podłoga piwniczna często wymaga dodatkowego wzmocnienia, by udźwignąć masę stojącego kotła kondensacyjnego, który waży kilkaset kilogramów.

Minimalne wymiary w praktyce

Dla kotłowni o mocy 70 kW minimalna kubatura pomieszczenia to 240 m³, przy czym szerokość nie może być mniejsza niż 2 metry, by umożliwić swobodny montaż przewodów spalinowych i dopływu powietrza. W blokach wielorodzinnych piwnice rzadko spełniają te kryteria ze względu na przegrody konstrukcyjne i instalacje sąsiednie. Inwestorzy często napotykają problem z wilgocią gruntową, która zagraża elementom elektrycznym kotła – rozwiązanie to hydroizolacja i system osuszania powietrza.

Zobacz także: Kotłownia na pellet: Ile m2 potrzeba? Poradnik 2025

• Wysokość: minimum 2,2 m
• Powierzchnia: 4 m²/kW mocy nominalnej
• Kubatura: 4 m³/kW
• Drzwi: szerokość ≥ 80 cm, otwierane na zewnątrz
• Oświetlenie: ≥ 200 luksów, z obwodem awaryjnym

W przypadku modernizacji starszego budynku sprawdź nośność stropu piwnicznego – kotły stojące powyżej 60 kW generują wibracje podczas pracy, co może przyspieszyć degradację betonu. Jeden z projektantów opowiadał o sytuacji, gdzie piwnica wydawała się idealna, ale po pomiarach kubatury inwestor musiał przenieść instalację na parter, oszczędzając miesiące opóźnień. Takie decyzje podejmowane wcześnie minimalizują koszty i frustrację.

Normy budowlane podkreślają, że kotłownia nie może przylegać bezpośrednio do pomieszczeń mieszkalnych bez dodatkowej przegrody dymoszczelnej. W piwnicach komercyjnych, jak w obiektach użyteczności publicznej, wymagania rosną – tu często stosuje się oddzielne strefy z detektorami gazu i systemami sygnalizacji pożaru. Przestrzeń serwisowa wokół kotła musi wynosić co najmniej 1 metr z każdej strony, co dodatkowo pomniejsza użyteczną powierzchnię piwnicy.

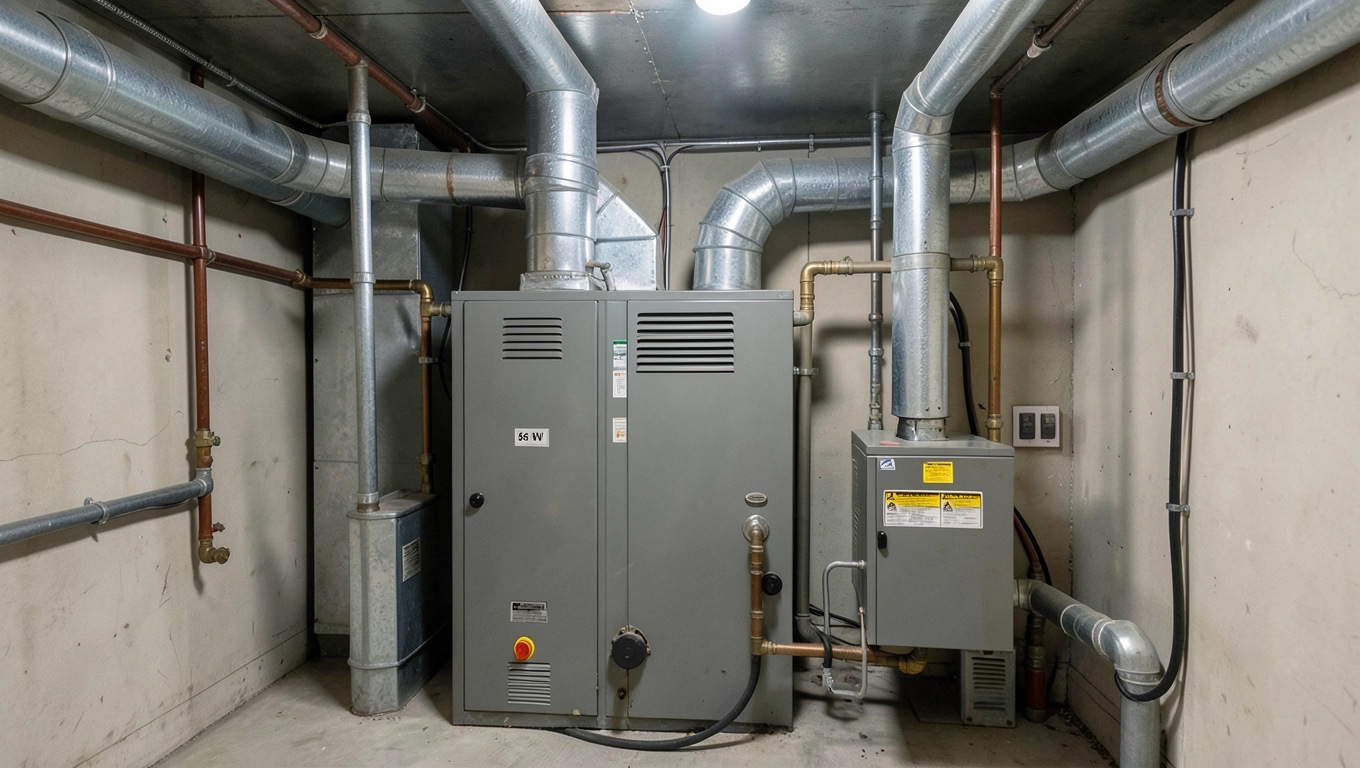

Wentylacja kotłowni gazowej powyżej 60 kW w piwnicy

Wentylacja w kotłowni gazowej powyżej 60 kW zlokalizowanej w piwnicy musi być szczelna i mechaniczna, z zamkniętą komorą spalania, co eliminuje ryzyko cofania się spalin do pomieszczenia. Przepływ powietrza wentylacyjnego oblicza się na poziomie 3 m³/h na 1 m³ kubatury kotłowni, ale nie mniej niż 150 m³/h niezależnie od mocy. Wyciąg wentylacyjny prowadzi bezpośrednio na dach, z filtrem antykorozyjnym chroniącym przed wilgocią piwniczną. Brak odpowiedniej wentylacji to najczęstszy powód odrzucenia projektu przez inspektora nadzoru budowlanego.

Zobacz także: Minimalne wymiary kotłowni gazowej: wytyczne 2025

System wentylacji wymaga dwóch niezależnych kanałów: nawiewnego i wywiewnego, z nawiewem podłogowym, by zapobiec gromadzeniu się ciężkich gazów u dołu. W piwnicach, gdzie okna są rzadkością, nawiew organizuje się przez kratki w drzwiach lub dedykowane króćce w ścianach zewnętrznych. Wentylatory muszą być o stałej mocy, z automatycznym sterowaniem zależnym od stężenia CO2, co podnosi bezpieczeństwo eksploatacji. Projektant instalacji oblicza straty ciśnienia na przewodach, by zapewnić ciągłą pracę nawet przy mrozach.

Obliczenia wentylacji krok po kroku

Dla kotłowni 80 kW o kubaturze 300 m³ przepływ wywiewny wynosi 900 m³/h, z nawiewem równoważnym plus 20% na podmuchy wiatru. W praktyce instalatorzy stosują rekuperatory ciepła zintegrowane z wentylacją, odzyskując energię z powietrza wywiewnego. To nie tylko norma, ale oszczędność na kosztach ogrzewania budynku. Historia z modernizacji bloku pokazuje, jak wadliwa wentylacja spowodowała awarię kotła – po wymianie na mechaniczny system ulga była ogromna.

• Typ: mechaniczna, szczelna
• Przepływ: 3 m³/h/m³ kubatury
• Nawiew: podłogowy, ≥80% wywiewu
• Wywiew: dachowy, z filtrem
• Sterowanie: automatyczne, detektory CO/CO2

Wentylacja musi być odporna na zalanie – w piwnicach stosuje się klapy zwrotne i syfony odpływowe. Normy PN-EN 15502 określają klasy szczelności IP54 dla urządzeń wentylacyjnych. W budynkach użyteczności publicznej dodaje się redundancję – drugi niezależny wentylator. To zapewnia ciągłość pracy nawet przy awarii jednego elementu.

Instalatorzy zwracają uwagę na hałas wentylatorów – w piwnicach pod mieszkaniami poziom nie może przekraczać 45 dB. Nowoczesne modele z tłumikami akustycznymi rozwiązują ten problem. Projektując, pamiętaj o corocznych przeglądach kanałów wentylacyjnych, by uniknąć blokad przez kurz czy ptasie gniazda.

Ekspert z branży instalacyjnej podkreśla: „W piwnicach wentylacja to 70% sukcesu kotłowni powyżej 60 kW – zaniedbanie tu oznacza ryzyko dla mieszkańców”.

Dopływ powietrza do kotłowni gazowej >60 kW w piwnicy

Dopływ powietrza do spalania w kotłowni gazowej powyżej 60 kW w piwnicy odbywa się wyłącznie przez zamkniętą komorę kotła, czerpiąc z zewnątrz bez mieszania z powietrzem pomieszczeniowym. Sekcja nawiewna musi dostarczać minimum 1,5 raza więcej powietrza niż objętość spalin, co dla kotła 100 kW oznacza ok. 300 m³/h. Przewody dopływu powietrza izoluje się termicznie, by uniknąć kondensacji w wilgotnej piwnicy. To kluczowy element separacji stref, zapobiegający niedotlenieniu kotła.

W piwnicach dopływ organizuje się przez dedykowane króćce w ścianach zewnętrznych, o średnicy zależnej od mocy – minimum 150 mm dla >60 kW. Filtry G4 na wlocie chronią przed kurzem, przedłużając żywotność wymiennika ciepła. Automatyczne klapy regulują przepływ w zależności od obciążenia kotła, optymalizując sprawność energetyczną. Brak odpowiedniego dopływu powoduje błędy pracy i zwiększone emisje NOx.

Porównanie systemów dopływu powietrza

Wykres ilustruje, dlaczego tylko zamknięte systemy dopuszczalne są w piwnicach – otwarta komora jest zabroniona powyżej 30 kW. W praktyce inwestorzy z bloków wielorodzinnych integrują dopływ z systemem wentylacyjnym budynku, co upraszcza projekt. Jeden przypadek z Warszawy: piwnica z niewystarczającym dopływem spowodowała awarię, po korekcie spalanie stało się efektywne.

• Źródło: zewnętrzne, przez przewody
• Stosunek: 1,5 x objętość spalin
• Filtry: G4 lub wyższe
• Regulacja: automatyczna klapa
• Izolacja: termiczna na przewodach

Dopływ powietrza wpływa na hałas – ciche dmuchawy to standard w nowoczesnych kotłach. W warunkach piwnicznych sprawdza się symulacja CFD, by zweryfikować równomierny rozkład. Normy wymagają corocznego pomiaru prędkości na wlocie, co instalatorzy dokumentują w książce eksploatacyjnej.

Kotły kondensacyjne stojące w piwnicznej kotłowni >60 kW

Kotły kondensacyjne stojące to jedyny wybór dla kotłowni gazowej powyżej 60 kW w nowych lub modernizowanych budynkach, dzięki kompaktowej budowie i sprawności powyżej 108%. W piwnicach ich masa – do 1000 kg – wymaga fundamentu betonowego o grubości 20 cm, z wibroizolacją. Wymiennik z kwasoodpornej stali nierdzewnej minimalizuje korozję od skroplin, kluczowe w wilgotnym środowisku piwnicznym. Montaż odbywa się na poziomie podłogi, z dostępem serwisowym 1 m z przodu i boków.

Te kotły współpracują z buforami ciepła o pojemności 1000-2000 litrów, stabilizując pracę w systemie grzewczym budynku. Podłączenie do komina koncentrycznego o średnicy 100-150 mm zapewnia odprowadzanie spalin klasy T110. W piwnicach stojące modele stoją niżej niż wiszące, oszczędzając wysokość pomieszczenia. Producenty oferują konfiguratory doboru, uwzględniające stratę energii na rurociągach.

Zalety kondensacyjnych w piwnicy

Kompaktowość pozwala zmieścić kocioł 120 kW na 2 m², w przeciwieństwie do starszych modeli wymagających 6 m². Integracja z fotowoltaiką poprzez dedykowane liczniki zużycia podnosi efektywność. Case study z modernizacji: w piwnicy bloku 70 kW kondensacyjny kocioł zastąpił stary opalany węglem, redukując emisje o 90%. Mieszkańcy odczuli ulgę w rachunkach i czystszym powietrzu.

• Sprawność: >108%
• Masa: 500-1000 kg, z fundamentem
• Komin: koncentryczny T110
• Bufor: 1000+ litrów
• Dostęp: 1 m serwisowy

Wysoka moc wymaga trójfazowego zasilania 400V, z wyłącznikiem awaryjnym w kotłowni. Sterowanie modułowe umożliwia zdalną diagnostykę, ułatwiając serwisy w trudno dostępnych piwnicach. Normy PN-EN 15502 klasyfikują je jako NOₓ <70 mg/kWh, co spełnia dyrektywy środowiskowe UE.

Instalatorzy chwalą ich cichą pracę – poniżej 55 dB, idealne pod mieszkaniami. W 2024 roku modele z pompami ciepła hybrydowymi zyskały popularność w piwnicach, łącząc gaz z elektryką dla szczytów obciążenia.

„Kondensacyjne stojące rewolucjonizują piwniczne kotłownie – mniejsza przestrzeń, wyższa efektywność” – mówi inżynier z wieloletnim stażem.

Odpływ skroplin w kotłowni gazowej powyżej 60 kW w piwnicy

Odpływ skroplin z kotła kondensacyjnego powyżej 60 kW w piwnicy musi być neutralizowany i grawitacyjny, z rurą DN32 o spadku 1:100 prowadzącą do kanalizacji. Skropliny o pH 3-5 neutralizuje się granulatem wapiennym w sepachatorze o pojemności 20 l, wymaganym przez normy środowiskowe. W piwnicach ryzyko zatkania syfonu wilgocią gruntową wymusza pompę dozującą i alarm poziomu. Średnio kocioł 100 kW produkuje 15 l skroplin dziennie przy pełnym obciążeniu.

Podłączenie do układu odpływowego wymaga syfonu fermentacyjnego o głębokości 50 mm, zapobiegającego cofaniu gazów. W blokach wielorodzinnych odpływ integruje się z wspólną instalacją, z zaworami antysyfonowymi. Czyszczenie separatora co kwartał to obowiązek, dokumentowany w protokołach. Brak neutralizacji grozi karami od inspekcji sanitarnej.

Schemat odpływu skroplin

W piwnicach stosuje się podłogowe odpływy z rusztami, umożliwiające łatwy dostęp. Historia problemu: w jednej kotłowni zatkany syfon spowodował zalanie, po instalacji pompy dozującej system działa bezawaryjnie od lat. To lekcja dla inwestorów – planuj odpływ od początku.

• Rura: DN32, spadek 1:100
• Neutralizacja: wapno, 20 l separator
• Syfon: 50 mm głębokości
• Produkcja: 0,15 l/kWh
• Konserwacja: kwartalna

Nowoczesne kotły mają wbudowane pompy skroplin, redukując potrzebę zewnętrznych elementów. W warunkach piwnicznych izolacja rur termotlenową zapobiega zamarzaniu zimą. Normy wymagają próby szczelności odpływu przed uruchomieniem.

Integracja z systemem kanalizacyjnym budynku minimalizuje koszty, ale wymaga zgody zarządcy. Eksperci radzą rezerwować 1 m² na separator i pompę.

Odległości od elementów palnych w piwnicznej kotłowni gazowej

Odległości od elementów palnych w kotłowni gazowej >60 kW w piwnicy reguluje norma PN-B-02855, wymagając minimum 0,6 m od kotła do ścian drewnianych lub materiałów łatwopalnych. Przewody gazowe stalowe muszą być oddzielone 0,3 m od instalacji elektrycznych, z izolacją niepalną. Kocioł stojący wymaga 1 m wolnej przestrzeni z przodu na drzwi serwisowe i 0,7 m z boków. W piwnicach drewniane belki stropowe zagrażają – konieczna obudowa ognioodporna EI30.

Palne elementy jak regały czy zbiorniki paliwa muszą być usunięte poza 2 m od kotła, z podłogą niepalną na całej powierzchni. Przewody spalinowe izoluje się wełną mineralną o R≥0,4 m²K/W na odcinku 1 m od kotła. W praktyce piwnice wymagają inwentaryzacji – jedna pomyłka z rurą olejową kosztowała przebudowę.

Tabela minimalnych odległości

Te odległości zapewniają czas na ewakuację w pożarze. W budynkach komercyjnych dodaje się ścianki działowe z płyt g-k ognioodpornych. Inwestorzy z bloków często wzmacniają przegrody pianką intumescentną.

• Przewody gazowe: stal, izolowane
• Spaliny: wełna mineralna 1 m
• Podłoga: niepalna, EI60
• Belki drewniane: obudowa

Normy pożarowe weryfikują odległości na projekcie – inspektor mierzy osobiście. W ciasnych piwnicach to często bariera dla >60 kW.

„Dokładne zachowanie odległości to podstawa spokoju – unikniesz inspekcji i kosztów” – radzi doświadczony projektant.

Normy pożarowe dla kotłowni gazowej >60 kW w piwnicy

Normy pożarowe dla kotłowni gazowej powyżej 60 kW w piwnicy opierają się na Rozporządzeniu MSWiA w sprawie ochrony przeciwpożarowej budynków, klasyfikując pomieszczenie jako PM o kubaturze powyżej 1000 m³. Ściany i strop muszą mieć odporność ogniową REI 120, z drzwiami EI30 samozamykającymi. Detektory gazu i dymu z sygnalizatorem optyczno-akustycznym to obowiązek, podłączone do centrali budynku. W piwnicach ryzyko wybuchu gazu wymusza wyłącznik elektromagnetyczny na dopływie.

Instalacja hydrantowa wewnętrzna o ciśnieniu 0,3 MPa musi sięgać kotłowni, z wężem 20 m. W blokach wielorodzinnych kotłownia piwniczna wymaga odrębnego wyjścia ewakuacyjnego. Przeglądy gaśnicze co rok, z próbą działania zaworów. Jedna awaria detektora w podobnej instalacji omal nie skończyła się tragedią – po modernizacji bezpieczeństwo wzrosło.

Elementy systemu PPO

• Detektory: gaz, dym, CO
• Drzwi: EI30, samozamykające
• Hydranty: 0,3 MPa
• Wyłącznik: elektromagnetyczny gazu
• Sygnalizacja: centralna

W budynkach użyteczności publicznej dodaje się instalację mgły wodnej nad kotłem. Normy PN-EN 1838 regulują oświetlenie ewakuacyjne – minimum 1 lx na podłodze. Projektant symuluje scenariusze pożaru, by potwierdzić 60 minut ewakuacji.

Coroczne atesty na kocioł i przeglądy gazowe przez upoważnionego instalatora to podstawa. W 2024 roku zaostrzono wymagania dla detektorów bezprzewodowych, ułatwiając montaż w piwnicach.

Atesty urządzeń i zatwierdzony projekt budowlany to gwarancja dopuszczenia. Alternatywy jak kotłownie dachowe omijają wiele ograniczeń piwnicznych, ale piwnica pozostaje możliwa przy pełnej zgodności.

Specjalista PSP potwierdza: „Normy pożarowe w piwnicach >60 kW to mur – przeskoczysz go tylko perfekcyjnym projektem”.

Pytania i odpowiedzi: Kotłownia gazowa powyżej 60 kW w piwnicy

• Czy kotłownia gazowa o mocy powyżej 60 kW może być zlokalizowana w piwnicy budynku?

  Tak, montaż jest możliwy w nowych i modernizowanych budynkach, ale wyłącznie z kotłami kondensacyjnymi stojącymi i przy spełnieniu rygorystycznych norm: wysokość pomieszczenia minimum 2,2 m, powierzchnia minimum 4 m² na 1 kW mocy, szczelna wentylacja mechaniczna oraz odległości od elementów palnych zgodnie z przepisami pożarowymi.

• Jakie są kluczowe wymagania techniczne dla kotłowni gazowej powyżej 60 kW w piwnicy?

  Pomieszczenie musi mieć zapewniony dopływ powietrza, wentylację grawitacyjną lub mechaniczną, podłączenie do komina koncentrycznego i układu odpływowego skroplin. Wymagany jest projekt budowlany zatwierdzony przez inspektora nadzoru, atesty na kocioł oraz coroczne przeglądy gazowe. Lokalizacja ustalana na etapie projektowania przez inwestora, architekta i instalatora.

• Dlaczego piwnica często nie nadaje się na kotłownię gazową powyżej 60 kW?

  Ograniczenia przestrzenne, niska wysokość sufitu poniżej 2,2 m oraz ryzyko zalania uniemożliwiają montaż w wielu piwnicach. Wysoka moc wymaga dużej powierzchni i precyzyjnej wentylacji, co wymusza alternatywy jak najwyższa kondygnacja budynku.

• Jakie alternatywy dla piwnicy istnieją przy kotłowni gazowej powyżej 60 kW?

  Najlepsze opcje to kotłownie dachowe lub zewnętrzne, które eliminują ryzyko zalania, ułatwiają serwisowanie i minimalizują wymagania pożarowe. W budynkach wielorodzinnych i komercyjnych preferowane ze względu na zgodność z normami środowiskowymi i łatwiejszy dostęp.
