Zetka w kotłowni 2026: projektant mówi tak, wykonawca mówi nie
Projektant narysował zetkę w projekcie, wykonawca twierdzi, że to relikt przeszłości, a kominiarz przy odbiorze kategorycznie żąda jej montażu. Ten spór wraca przy każdej kotłowni w piwnicy, bo przepisy dają pole do interpretacji, a konsekwencje złej decyzji są kosztowne i mogą skutkować odmową odbioru budynku. Poniżej znajdziesz konkretne odpowiedzi oparte na Warunkach Technicznych 2022, normie PN-87/B-02411 oraz fizyce spalania, bez lania wody i bez zgadywania.
- Czy zetka w kotłowni jest obowiązkowa dla każdego kotła?
- Nawiewnik do kotłowni: wymiary, przekrój i schemat zetki
- Zetka w kotłowni poniżej poziomu terenu: jak poprawnie wykonać
- Najczęstsze błędy montażowe zetki w kotłowni
- Studium przypadku: dom 120 m² z kotłem gazowym w piwnicy
- Kiedy zetka w kotłowni odejdzie do lamusa?
- Checklista inwestora przed odbiorem kotłowni
Czy zetka w kotłowni jest obowiązkowa dla każdego kotła?
Obowiązek montażu zetki wynika wprost z § 57 rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Przepis mówi, że pomieszczenie z kotłem na paliwo stałe, gazowe lub olejowe musi mieć niezamykany otwór nawiewny o przekroju minimum 200 cm² albo średnicy Ø150 mm. Bez tego kotłownia nie przejdzie odbioru, niezależnie od opinii wykonawcy.
Nie każde urządzenie grzewcze wymaga jednak zetki. Kocioł kondensacyjny z zamkniętą komorą spalania pobiera powietrze przez przewód powietrzno-spalinowy prowadzony w ścianie, więc tradycyjny kanał nawiewny jest mu zbędny. Podobnie pompa ciepła, kominek z DGP czy nagrzewnica gazowa z doprowadzeniem powietrza z zewnątrz same pilnują swojego bilansu tlenowego.
Zetka pozostaje nieodzowna przy kotłach gazowych z otwartą komorą, kotłach węglowych, kotłach na ekogroszek bez podajnika z doprowadzeniem powietrza oraz przy starszych piecach olejowych. Wspólnym mianownikiem jest tu pobór powietrza do spalania bezpośrednio z pomieszczenia kotłowni.
Zasada kciuka: jeśli kocioł ma otwartą komorę spalania i stoi w pomieszczeniu poniżej poziomu terenu, zetka w kotłowni jest wymagana przepisami, a jej brak oznacza konieczność przebudowy instalacji przed odbiorem.
Fizyka stoi za tym twardo. Spalanie 1 m³ gazu ziemnego zużywa około 9,5 m³ powietrza, a dla kotła 20 kW oznacza to przepływ rzędu 22 m³/h. Przy szczelnych oknach i drzwiach wewnętrznych taki ubytek tlenu prowadzi do podciśnienia, cofania się spalin i w skrajnym przypadku do zatrucia tlenkiem węgla. Zetka gwarantuje stały, grawitacyjny dopływ świeżego powietrza niezależnie od pogody.
Nawiewnik do kotłowni: wymiary, przekrój i schemat zetki
Kształt litery Z to nie wymysł architekta, lecz konsekwencja fizyki budowli. Kanał wchodzi do kotłowni pod stropem, biegnie pionowo w dół, a następnie odchodzi pod kątem prostym na zewnątrz, poniżej poziomu gruntu. Dzięki temu powietrze nie „ucieka" grawitacyjnie z powrotem na zewnątrz, a jednocześnie wlot chroniony jest przed deszczem i zwierzętami.
Przekrój zetki musi rosnąć razem z mocą kotła. Poniższa tabela pokazuje minimalne wartości orientacyjne, zgodne z § 57 WT i zaleceniami producentów urządzeń grzewczych:
| Moc kotła | Przekrój zetki | Średnica zastępcza | Przepływ powietrza |
|---|---|---|---|
| do 15 kW | 200 cm² | Ø160 mm | do 25 m³/h |
| 15-25 kW | 280 cm² | Ø190 mm | 25-40 m³/h |
| 25-35 kW | 380 cm² | Ø220 mm | 40-55 m³/h |
| powyżej 35 kW | 500 cm² i więcej | Ø250+ mm | 55-80 m³/h |
Długość pionowego odcinka kanału to kolejny parametr, o który pytają inwestorzy. Polska Norma PN-87/B-02411 nie podaje sztywnej wartości, ale kominiarska praktyka wskazuje minimum 60 cm odcinka pionowego w kotłowni. Zbyt krótka rura powoduje, że zimne powietrze wpada poziomo, mieszając się ze spalinami, co zwiększa kondensację w kominie i obniża ciąg.

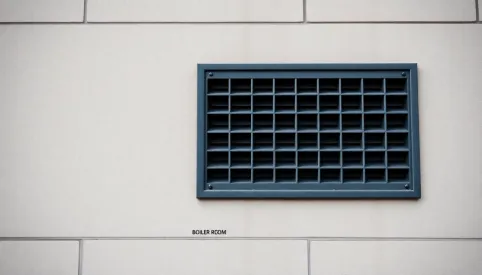

Kratka wentylacyjna w kotłowni stanowi zakończenie zetki od strony pomieszczenia. Powinna mieć siatkę przeciw gryzoniom o oczku nie większym niż 10 mm i jednocześnie umożliwiać łatwe czyszczenie. Najczęściej stosuje się kratki aluminiowe lub stalowe malowane proszkowo, bo tworzywa szybko żółkną w wysokiej temperaturze otoczenia.
Wariant A: zetka grawitacyjna
Pionowy kanał z blachy ocynkowanej, średnica Ø160-200 mm, wlot przez ścianę fundamentową na głębokości 30-50 cm poniżej terenu. Koszt materiału i robocizny: 300-800 zł.
Wariant B: nawiewnik ścienny
Gotowy element z PVC lub stali nierdzewnej, montowany w ścianie zewnętrznej nad poziomem terenu. Przekrój 200-400 cm². Koszt: 50-200 zł.
Wariant C: przewód powietrzno-spalinowy
System zamknięty, koaksjalny, dedykowany do kotłów kondensacyjnych. Powietrze pobierane przez koncentryczną rurę w kominie. Koszt: 1200-2500 zł.
Zetka w kotłowni poniżej poziomu terenu: jak poprawnie wykonać
Piwnica to najczęstsze miejsce, gdzie projektant rysuje zetkę. Ściany fundamentowe mają tu kontakt z wodą gruntową, a temperatura wewnątrz rzadko przekracza 12°C zimą. Te dwa czynniki decydują o trwałości całej instalacji nawiewnej.
Materiał kanału dobiera się do warunków. Blacha ocynkowana o grubości 0,5-0,7 mm sprawdza się w suchych piwnicach i kosztuje najmniej. Stal nierdzewna kwasoodporna wytrzyma kilkadziesiąt lat w agresywnym środowisku, ale jej cena rośnie dwu-, trzykrotnie. PVC można stosować tylko w krótkich odcinkach wewnętrznych, bo niskie temperatury i promieniowanie UV degradują tworzywo szybciej, niż zdąży się ono zestarzeć naturalnie.
Izolacja termiczna pionowego odcinka to nie kaprys, lecz konieczność fizyczna. Ciepłe, wilgotne powietrze z kotłowni schładza się w nieizolowanej rurze, a punkt rosy osiągany jest w obrębie ściany fundamentowej. Skropliny ściekają po zewnętrznej powierzchni kanału, zawilgacają tynk i tworzą idealną pożywkę dla grzybów. Warstwa wełny mineralnej 30 mm w płaszczu z folii aluminiowej rozwiązuje problem.
Najczęstsza wpadka inwestorów: prowadzenie zetki bez izolacji przez ścianę fundamentową, a następnie zaskoczenie, że po dwóch sezonach grzewczych w kotłowni pojawia się pleśń w narożniku przy kominie.
Wysokość wlotu zewnętrznego ma znaczenie dla bezpieczeństwa. Otwór powinien znajdować się co najmniej 30 cm nad powierzchnią gruntu, żeby woda opadowa nie zalewała kanału, oraz minimum 1 m od okien i drzwi, by uniknąć zasysania spalin z własnego komina z powrotem do budynku. Kratka zewnętrzna z siatką stalową o oczku 8 mm chroni przed gryzoniami, a daszek z blachy z odpowiednim spadkiem odprowadza deszczówkę.
Sprawdzenie działania gotowej zetki to kwestia pięciu minut z zapalniczką lub paskiem papieru. Płomień lub kartka przyłożone do kratki wewnętrznej powinny wyraźnie odchylać się do środka kotłowni, co potwierdza ciąg grawitacyjny. Brak ruchu powietrza oznacza zapchanie kanału, jego zbyt mały przekrój albo nieszczelności w instalacji kominowej pobierającej powietrze z tego samego pomieszczenia.
Najczęstsze błędy montażowe zetki w kotłowni
Pięć grzechów głównych powtarza się na polskich budowach regularnie. Pierwszy to zbyt mały przekrój, często Ø110 mm zamiast wymaganych Ø150 mm, wynikający z „oszczędności" przy zakupie rury wentylacyjnej. Kocioł działa wtedy pozornie poprawnie, ale przy silnym wietrze lub mrozie zaczyna gasnąć, a w skrajnych przypadkach cofa spaliny do pomieszczenia.
Drugi błąd to brak izolacji termicznej na odcinku przechodzącym przez ścianę fundamentową. Wspomniane już skropliny prowadzą do zawilgocenia, a w dłuższej perspektywie do korozji blachy. Trzeci problem to rezygnacja z siatki przeciw gryzoniom, po której myszy i szczury wchodzą do kotłowni w poszukiwaniu ciepła. Czwarty to montaż zetki zbyt blisko komina, w odległości mniejszej niż 1 m, co zaburza ciąg i powoduje zasysanie spalin z powrotem przez nawiew.
Piąty, równie częsty grzech to całkowite pominięcie zetki w adaptacjach projektów gotowych. Deweloper sprzedaje dom z kotłownią w piwnicy, projektant zakłada kocioł kondensacyjny, a inwestor po roku wymienia go na tańszy kocioł z otwartą komorą. Bez zetki taka zamiana jest niezgodna z przepisami, nawet jeśli urządzenie samo w sobie ma wszystkie certyfikaty.
- Przekrój poniżej 200 cm² dla kotła o mocy do 15 kW
- Prowadzenie kanału bez izolacji przez przegrodę zewnętrzną
- Brak siatki ochronnej lub kratki zamykającej
- Odległość wlotu od komina poniżej 1 m
- Montaż zetki z PVC na odcinku narażonym na UV i mróz
Studium przypadku: dom 120 m² z kotłem gazowym w piwnicy
Typowy projekt z 2018 roku: dom parterowy z użytkowym poddaszem, powierzchnia 120 m², piwnica z kotłownią 8 m², kocioł gazowy z otwartą komorą spalania o mocy 18 kW. Projektant prawidłowo przewidział zetkę Ø160 mm, wchodzącą przez ścianę fundamentową na głębokości 40 cm.
Wykonawca zamontował kanał z rury PVC kanalizacyjnej, bez izolacji, w odległości 60 cm od komina. Przy pierwszym rozruchu kominiarz stwierdził cofnięcie spalin i odmówił podpisania odbioru. Koszt przebudowy: 950 zł za materiał (stal nierdzewna, wełna, kratka aluminiowa, siatka) oraz 600 zł za robociznę, razem 1550 zł. Kwota znacząco przewyższała koszt prawidłowego wykonania od początku, który oscylował wokół 600 zł.
Lekcja płynie prosta. Oszczędność na etapie budowy sięga 30%, ale kara za poprawki to już 150% wartości prawidłowej instalacji. Do tego dochodzi stres, opóźnienie odbioru i konieczność tłumaczenia się przed nadzorem budowlanym.
Kiedy zetka w kotłowni odejdzie do lamusa?
Rynek kotłów z otwartą komorą spalania kurczy się z roku na rok. W 2024 roku ich udział w nowych instalacjach gazowych spadł poniżej 12%, a w 2026 prognozuje się wartość jednocyfrową. Inwestorzy wybierają kotły kondensacyjne lub pompy ciepła, bo różnica w cenie urządzenia zwraca się w 3-4 sezonach grzewczych dzięki wyższej sprawności.
Zetka pozostanie jednak w przepisach jeszcze przez lata, bo tysiące istniejących kotłowni w budynkach wielorodzinnych i starszym budownictwie jednorodzinnym działa na urządzeniach starszej generacji. Przy wymianie takiego kotła na kondensacyjny inwestor powinien usunąć zetkę i zaślepić otwór, ponieważ niewykorzystany kanał nawiewny staje się mostkiem termicznym i drogą ucieczki ciepła z budynku.
Przy modernizacji kotłowni i przejściu z urządzenia z otwartą komorą na kocioł kondensacyjny procedura obejmuje: demontaż starego kotła, montaż nowego z przewodem powietrzno-spalinowym, zaślepienie zetki materiałem termoizolacyjnym oraz wpis do dokumentacji budynku wykonany przez osobę z uprawnieniami.
Checklista inwestora przed odbiorem kotłowni
Sześć punktów do sprawdzenia w obecności kierownika budowy i kominiarza. Odhaczona lista daje pewność, że instalacja nawiewna spełnia obowiązujące przepisy i nie zaskoczy podczas przeglądu kominiarskiego.
- Przekrój zetki zgodny z mocą kotła, minimum 200 cm²
- Izolacja termiczna na całej długości odcinka przechodzącego przez przegrodę zewnętrzną
- Kratka zewnętrzna z siatką przeciw gryzoniom i daszkiem ochronnym
- Odległość wlotu od wylotu komina minimum 1 m
- Wysokość wlotu ponad terenem minimum 30 cm
- Działanie ciągu grawitacyjnego potwierdzone paskiem papieru lub zapalniczką
Zetka w kotłowni to jeden z tańszych elementów instalacji grzewczej, a jednocześnie jeden z najczęściej bagatelizowanych. Prawidłowo zaprojektowana i wykonana kosztuje 300-800 zł, działa bezobsługowo przez kilkadziesiąt lat i zdejmuje z inwestora ryzyko niedopuszczenia budynku do użytkowania. Warto potraktować ją jako inwestycję w spokój, a nie jako kolejny punkt do odhaczenia na liście wydatków.
