Kotłownia hybrydowa z piecem gazowym

Jeśli stoisz przed wyzwaniem ogrzania domu efektywnie i tanio, kotłownia hybrydowa z piecem gazowym może być odpowiedzią, którą szukasz. Wyobraź sobie system, gdzie pompa ciepła dba o codzienne potrzeby, a kocioł gazowy kondensacyjny włącza się tylko w mroźne dni – to połączenie oszczędza energię i pieniądze. W tym artykule przyjrzymy się projektowaniu takiej kotłowni, podłączeniom bojlerów o pojemności 100-200 litrów oraz rur o większych średnicach, a także konfiguracjom hybrydowym i modernizacjom istniejących instalacji, byś mógł to wdrożyć krok po kroku.

• Projekt kotłowni hybrydowej z piecem gazowym
• Podłączenie bojlera w kotłowni hybrydowej gazowej
• Konfiguracja pompy ciepła z kotłem gazowym
• Modernizacja kotłowni na hybrydową z piecem gazowym
• Montaż kotła kondensacyjnego w systemie hybrydowym
• Optymalizacja kotłowni hybrydowej gazowej
• Pytania i odpowiedzi: Kotłownia hybrydowa z piecem gazowym

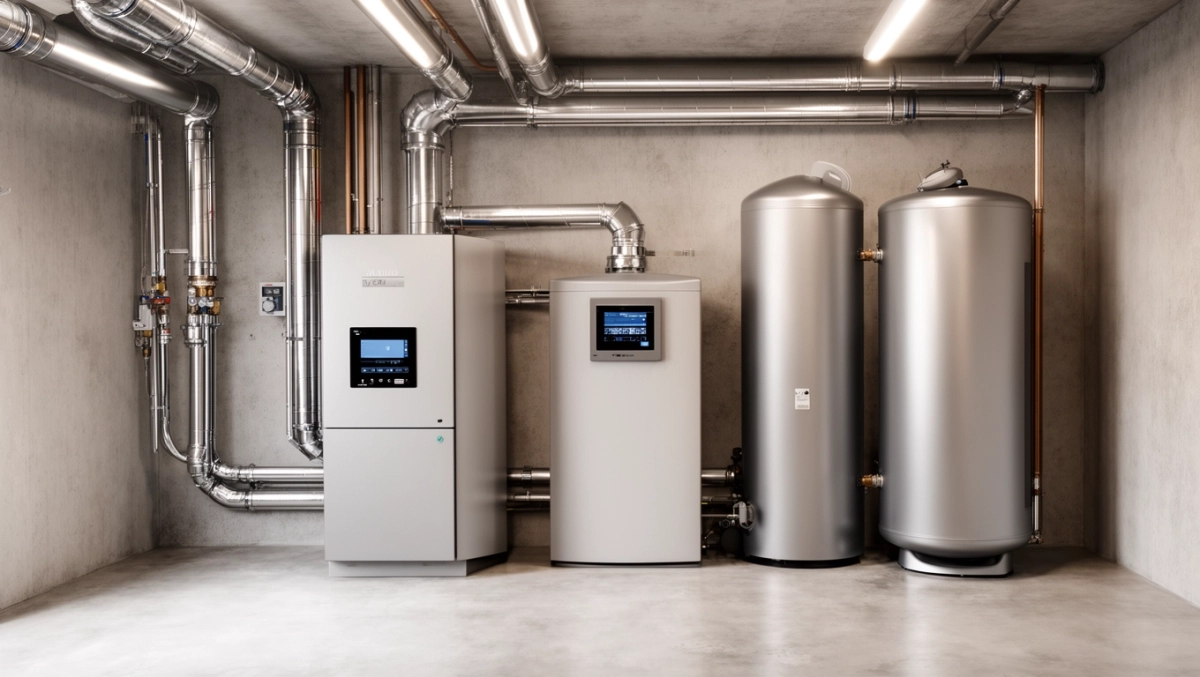

Projekt kotłowni hybrydowej z piecem gazowym

Kotłownia hybrydowa wymaga precyzyjnego planu, zaczynając od oceny mocy systemu. Najpierw określ zapotrzebowanie cieplne budynku, uwzględniając izolację i powierzchnię. Pompa ciepła o mocy 8-12 kW łączy się z kotłem gazowym 20-30 kW, co zapewnia elastyczność. Lokalizacja pomieszczenia musi spełniać normy odległości od ścian i drzwi, minimum 0,7 m od kotła. Wentylacja grawitacyjna lub mechaniczna z nawiewem podłogowym zapobiega kondensacji. Projektant uwzględnia też miejsce na bojler i sterowniki.

Schemat instalacji zakłada rozdzielność obiegów grzewczych. Pompa ciepła zasila niskotemperaturowe podłogówki, kocioł kaloryfery. Bufor o pojemności 200-500 litrów stabilizuje pracę. Izolacja rur i ścian kotłowni minimalizuje straty ciepła. Elektryka musi wytrzymać obciążenie do 20 kW, z osobnym obwodem dla pompy. Wymiary pomieszczenia to co najmniej 6-8 m² dla komfortu montażu.

Podstawowe wymagania prawne

Projekt musi być zgodny z normą PN-EN 12828. Wymagane jest zgłoszenie do urzędu lub pozwolenie na budowę przy zmianie instalacji. Sprawdzenie szczelności gazociągu przez uprawnionego instalatora jest obowiązkowe. Wentylacja musi zapewniać 15 m³/h na kW mocy kotła. Ochrona przeciwpożarowa obejmuje wyłączniki awaryjne i detektory gazu.

Zobacz także: Kotłownia na pellet: Ile m2 potrzeba? Poradnik 2025

• Ocena mocy: bilans cieplny budynku przez specjalistę.
• Położenie: parter, sucha podłoga, dostęp do gazu i prądu.
• Fundament: wzmocniony pod ciężar urządzeń do 500 kg.
• Dokumentacja: rysunki techniczne z wymiarami i schematami.

Integracja z systemem smart home ułatwia zdalne sterowanie. Czujniki temperatury i wilgotności optymalizują pracę. Koszt projektu to 2-5 tys. zł, ale zwraca się w oszczędnościach. Wybór materiałów ogniotrwałych przedłuża żywotność instalacji.

Podłączenie bojlera w kotłowni hybrydowej gazowej

Bojler o pojemności 100-200 litrów w systemie hybrydowym przygotowuje ciepłą wodę użytkową (CWU) efektywnie. Podłącz go do obu źródeł ciepła poprzez trójnik lub dedykowany obieg. Pompa ciepła priorytetowo ogrzewa bojler do 55°C, kocioł wspomaga powyżej. Wymagana jest grzałka elektryczna 3 kW jako backup. Izolacja termiczna zbiornika redukuje straty do 1-2 kWh/dobę. Schemat podłączenia zakłada zawory mieszające dla ochrony przed legionellą.

Kroki podłączenia bojlera

• Instalacja na podłodze lub ścianie z kotwą antysejsmiczną.
• Podłączenie wlotu zimnej wody z filtrem i reduktorem ciśnienia do 6 bar.
• Wylot CWU z zaworem bezpieczeństwa i mieszaczem termostatycznym.
• Obieg grzewczy z pompą obiegową 4-6 m podnoszenia.
• Sterowanie priorytetem CWU poprzez regulator pokojowy.

Cyrkulacja CWU z rurą powrotną skraca czas oczekiwania na ciepłą wodę do 30 sekund. Dla rodzin 4-osobowych polecany bojler 150-180 litrów. Anoda magnezowa chroni przed korozją, wymieniana co 2 lata. Podłączenie do kotła gazowego wymaga bufora, by uniknąć ciągłych startów. Test szczelności po montażu trwa 24 godziny.

Zobacz także: Kotłownia gazowa: Wymagania ppoż i zasady bezpieczeństwa

Integracja z pompą ciepła wykorzystuje energię z gruntu lub powietrza. Wydajność COP bojlera osiąga 3-4 przy niskich temperaturach. Koszty eksploatacji spadają o 40% w porównaniu do samego gazu. Regularna kontrola elektrod i termostatów zapewnia bezawaryjność.

W modernizacjach podłącz bojler równolegle do istniejącego kotła. Przejściowe złączki mosiężne ułatwiają adaptację. Automatyka przełącza źródła bez strat ciepła. Pojemność 200 litrów wystarcza na 2-3 prysznice jednocześnie.

Średnice rur w kotłowni hybrydowej z gazem

W kotłowni hybrydowej rury o większych średnicach minimalizują opory przepływu i straty hydrauliczne. Dla obiegów pomp ciepła stosuj DN25-DN32 na zasilaniu, DN20 na powrocie. Kocioł gazowy wymaga DN32-DN40 przy mocy powyżej 24 kW. Większe przekroje poprawiają efektywność o 10-15%. Materiał: stal nierdzewna lub PEX-Al-PEX z izolacją 50 mm. Obliczenia opierają się na prędkości przepływu 0,5-1,5 m/s.

Rury gazowe DN25 dla kotłów do 30 kW, z miedzianymi złączkami. W hybrydzie rozdziel obiegów wymaga zaworów strefowych. Izolacja pianką poliuretanową zapobiega kondensacji. Dla bojlerów CWU DN20-25 na cyrkulacji. Spadki ciśnienia liczone wzorem Darcy-Weisbach.

W modernizacjach wymień rury na większe, by pompa ciepła pracowała ciszej. Redukcja hałasu o 20 dB. Czujniki przepływu monitorują stan. Stal kwasoodporna na rury spalinowe DN80-100. Montaż z kompensacją rozszerzalności cieplnej.

Optymalne średnice zależą od liczby obiegów. Dla podłogówki DN20 na pętli, DN32 na kolektorze. Testy hydrauliczne po instalacji potwierdzają parametry. Większe rury inwestycja zwracająca się w 3 lata.

Zalecenia dla rur CWU

• DN20 dla cyrkulacji, stal nierdzewna.
• DN25 na głównym dopływie do bojlera.
• Izolacja 30 mm, folią paroizolacyjną.

Konfiguracja pompy ciepła z kotłem gazowym

Konfiguracja hybrydowa stawia pompę ciepła jako źródło podstawowe, kocioł gazowy jako szczytowe. Regulator pogodowy przełącza przy temperaturze zewnętrznej poniżej 2°C. Priorytet pompy dla CWU i podłogówek. Bufor 300 litrów magazynuje ciepło. Sterowanie modułowe z Modbusem synchronizuje urządzenia. Efektywność sezonowa SCOP 4,0-4,5.

Schematy podłączenia: seria lub równoległy. Równoległy preferowany dla niezależności. Zawory 3-drogowe z siłownikami automatycznie kierują medium. Czujniki glycolu w obiegu pompy chronią przed zamarzaniem. Moc kotła dobiera się do 150% zapotrzebowania szczytowego.

• Ustawienia regulatora: histereza 3-5°C.
• Granica przełączania: -5°C dla gruntowych pomp.
• Integracja z fotowoltaiką dla darmowego prądu.
• Monitoring via app z alertami.

W praktyce z doświadczenia, ta konfiguracja redukuje zużycie gazu o 70% rocznie. Pompa działa 80% czasu, kocioł 20%. Oszczędności 2-4 tys. zł/sezon dla 150 m² domu. Kalibracja co sezon przez serwis.

Hybryda powietrzna-gazowa dla nowych budów, gruntowa dla modernizacji. Delta T obiegów 5-7°C optymalna. Automatyka antylegionella podgrzewa bojler do 60°C co 7 dni.

Modernizacja kotłowni na hybrydową z piecem gazowym

Modernizacja zaczyna się od demontażu starego kotła węglowego lub olejowego. Ocena stanu przewodów gazowych i komina. Dodanie pompy ciepła wymaga wzmocnienia fundamentu. Istniejące kaloryfery adaptuje się do niższych temperatur 40-45°C. Koszt 30-50 tys. zł, dotacje ulgują 50%. Czas prac 5-10 dni.

Etapy modernizacji

• Demontaż i utylizacja starego sprzętu.
• Adaptacja komina do kondensatu.
• Montaż bufora i rozdzielaczy.
• Testy i odbiór przez inspektora.

Wymiana rur na większe średnice poprawia hydraulikę. Dodanie bojlera 150 l integruje CWU. Sterowniki retrofitowe sterują hybrydą. Izolacja ścian kotłowni z wełny mineralnej 15 cm. Przewody elektryczne 5x2,5 mm² dla pompy.

Zachowaj istniejący bufor, dodaj bypass. Kocioł gazowy na tej samej podstawie. Redukcja emisji CO2 o 60%. Dla domów z podłogówką minimalne zmiany. Serwis gazowy potwierdza szczelność.

Planuj zimą, by uniknąć przestojów. Tymczasowe ogrzewanie elektryczne. Efekt: rachunki niższe o połowę. Długoterminowa stabilność systemu.

Integracja z istniejącą instalacją solarną możliwa. Czujniki IoT monitorują modernizację.

Montaż kotła kondensacyjnego w systemie hybrydowym

Montaż kotła kondensacyjnego wymaga poziomej podstawy z wibroizolacją. Podłączenie koncentryczne do komina ø80/125 mm. Odprowadzenie kondensatu do neutralizatora pH. Zasilanie gazowe z manometrem i zaworem kulowym. Poziomowanie laserem zapewnia szczelność. Czas montażu 4-6 godzin.

W hybrydzie kocioł podłącz do bufora górnym wylotem. Pompa obiegowa dedykowana 6 m. Czujnik NTC na powrocie kalibruje modulację. Spaliny podciśnieniowe z dmuchawą. Izolacja obudowy akustycznej redukuje hałas do 45 dB.

• Podstawa: beton 20 cm z kotwą.
• Podłączenie gazu: elastyczny wąż ø22 mm.
• Kondensat: rura ø32 mm, spadek 2%.
• Próbny rozruch z protokołem.

Integracja z pompą poprzez regulator zewnętrzny. Priorytet kotła przy >10 kW obciążeniu. Wydajność 108% na propanie. Czyszczenie wymiennika co rok. Węże elastyczne na wibracjach.

W modernizacjach użyj kotła wiszącego, oszczędzając miejsce. Modulacja 1:10 dostosowuje do hybrydy. Automatyczne odpowietrzanie. Bezpieczeństwo z jonizatorem płomienia.

Testy po montażu: 100 startów bez błędów. Żywotność 15-20 lat.

Optymalizacja kotłowni hybrydowej gazowej

Optymalizacja zaczyna się od izolacji wszystkich rur i zbiorników. Pianka 100 mm na buforze redukuje straty 30%. Regulator z algorytmem predykcyjnym przewiduje zapotrzebowanie. Czujniki wilgotności zapobiegają korozji. Delta T optymalna 8°C na obiegach.

Integracja fotowoltaiki zasila pompę za darmo. Bufor warstwowy poprawia stratyfikację. Zawory termostatyczne na grzejnikach. Oszczędności 25% dodatkowo.

Recyrkulacja ciepła z CWU do grzewczego. Czyszczenie filtrów pompy co miesiąc. Software update sterowników. Efektywność rośnie o 15%.

Zaawansowane triki

• Bufor z wymiennikiem płaszczowo-rurkowym.
• Sterowanie geolokalizacją powrotów domowników.
• Hybrydowy kocioł z wbudowaną pompą.

Monitorowanie zużycia online. Dostosowanie do taryf nocnych. Długofalowo system sam się optymalizuje.

Pytania i odpowiedzi: Kotłownia hybrydowa z piecem gazowym

• Co to jest kotłownia hybrydowa z piecem gazowym?

  Kotłownia hybrydowa z piecem gazowym to zaawansowany system grzewczy, w którym kocioł gazowy kondensacyjny współpracuje z pompą ciepła. Piec gazowy działa jako źródło szczytowe lub awaryjne, podczas gdy pompa ciepła zapewnia podstawowe ogrzewanie, co pozwala na oszczędności energii do 40% w porównaniu do tradycyjnych kotłowni gazowych.

• Jak podłączyć bojler o pojemności 100-200 litrów w kotłowni hybrydowej?

  Bojler podłącza się do dedykowanego obiegu ciepłej wody użytkowej (CWU) z priorytetem przed ogrzewaniem. W konfiguracji hybrydowej stosuje się zawory mieszające i bufor ciepła o pojemności 200-500 litrów. Wejście gorącej wody z kotła lub pompy ciepła kieruje się na górną wężownicę bojlera, a obieg pompą obiegową o mocy dostosowanej do strat ciepła.

• Jakie średnice rur stosować w instalacji kotłowni hybrydowej?

  W kotłowniach hybrydowych zaleca się rury o większej średnicy: 28-35 mm dla głównych przewodów zasilających i powrotnych, 22 mm dla odgałęzień do grzejników oraz 15-18 mm dla CWU. Większe przekroje minimalizują opory hydrauliczne i straty ciśnienia, co jest kluczowe przy przełączaniu między pompą ciepła a kotłem gazowym.

• Jak zmodernizować istniejącą kotłownię gazową do hybrydowej?

  Modernizacja obejmuje instalację pompy ciepła powietrznej lub gruntowej równolegle do kotła kondensacyjnego, z buforem ciepła i sterownikiem hybrydowym (np. z algorytmem pogodowym). Zachowaj istniejący kocioł jako backup, dodaj hydraulikę z zaworami trójdrożnymi i izolację rur. Koszt to ok. 20-30 tys. zł, z dotacjami z programu Czyste Powietrze.
