Kotłownia na pellet: schemat instalacji krok po kroku

Siedemdziesiąt procent awarii kotłowni pelletowych to pokłosie błędów montażowych, nie wad fabrycznych samego kotła. Skręcone za ciasno kolano, brak naczynia wzbiorczego, podajnik za blisko ściany i zaczynają się kłopoty z gwarancją, ciągiem kominowym oraz spalaniem. Poniżej znajdziesz pełny schemat podłączenia pieca na pellet, rozpisany etap po etapie, z konkretnymi wymiarami, średnicami i nastawami sterownika, tak żeby instalacja przeszła odbiór kominiarski za pierwszym razem i grzała bezawaryjnie przez następne piętnaście lat.

• Schemat podłączenia pieca na pellet do komina
• Schemat hydrauliczny kotłowni na pellet z buforem ciepła
• Wymiary i wentylacja kotłowni na pellet przepisy i odległości
• Kalibracja i ustawienia sterownika pieca na pellet
• Top 10 błędów montażowych i jak ich uniknąć
• Samodzielny montaż kiedy tak, kiedy nie
• Kosztorys dla trzech typów domów
• FAQ najczęściej zadawane pytania

Schemat podłączenia pieca na pellet do komina

Komin to kręgosłup każdej kotłowni na pellet. Pellet potrzebuje stabilnego ciągu 10-20 Pa, żeby spalanie było efektywne i niska emisja pyłu mieściła się w klasie 5. Zbyt słaby ciąg powoduje cofnięcie się spalin do kotłowni, a zbyt mocny wyciąga ciepło przez komin zanim wymiennik zdąży je odebrać.

Średnica przewodu dymowego musi odpowiadać wyjściu z czopucha kotła, najczęściej 130, 150 albo 200 mm. Przejście przez strop i dach wykonuje się w systemowej obudowie izolowanej wełną mineralną 50 mm. Materiał to stal kwasoodporna 1.4404 lub ceramika szamotowa; pierwsza jest tańsza, druga wytrzymuje kondensat i pożar sadzy.

Wlot spalin do komina montuje się 30-40 cm poniżej stropu kotłowni, zgodnie z PN-89/B-10425. Za krótki wlot powoduje turbulencje, za długi zaburza ciąg naturalny. Trójnik rewizyjny z wyczystką umieszcza się na dole, żeby sadza nie blokowała przejścia w najwyższym punkcie.

Ciąg kominowy mierzy się anemometrem różnicowym przy pracującym kotle, na zimno i gorąco. Zimny powinien wynosić 8-12 Pa, gorący 15-20 Pa dla mocy nominalnej. Wartości poniżej 8 Pa wymagają stabilizatora ciągu, powyżej 25 Pa thumacza kominowego.

⚠️ Stal kwasoodporna bez izolacji termicznej wychładza spaliny poniżej punktu rosy. Kondensat miesza się z sadzą, tworzy agresywny kwasy, który w ciągu pięciu lat przeżera ściankę przewodu.

Schemat hydrauliczny kotłowni na pellet z buforem ciepła

Bufor ciepła to akumulator wody grzewczej, który wyrównuje pracę kotła i instalacji. Pellet spala się optymalnie przy stałej mocy nominalnej; grzejniki potrzebują zmiennej temperatury zależnie od pogody. Bez bufora kocioł cykluje, co zużywa podajnik i obniża sprawność o 8-12%.

Pojemność bufora dobiera się ze wzoru: moc kotła razy 20-30 litrów. Kocioł 20 kW wymaga zbiornika 400-600 litrów. Tabela doboru dla najpopularniejszych mocy wygląda tak:

Schemat hydrauliczny z buforem i zaworem mieszającym trój- albo czterodrogowym pozwala zasilać dwie strefy grzewcze o różnych temperaturach zasilania. Zawór czterodrogowy chroni kocioł przed niską temperaturą powrotu poniżej 55°C, kiedy zaczyna się kondensacja i tworzenie się smoły w wymienniku.

Pompa obiegowa dobrana do oporu hydraulicznego instalacji, najczęściej 25-60 dla 20 kW i 32-80 dla 35 kW. Naczynie wzbiorcze o pojemności równej 10% objętości wody w układzie, montowane na zasilaniu za pompą. Zawór bezpieczeństwa 1,5 bar dla instalacji otwartej, 2,5 bar dla zamkniętej.

? W układzie zamkniętym wymiennik kotła musi mieć wbudowaną chłodnicę awaryjną albo zawór termiczny 95°C. Pellet przy braku odbioru ciepła potrafi rozgrzać kocioł do 110°C w cztery minuty, a to już prosta droga do zagotowania wody w instalacji.

Bufor z czterema źródłami ciepła

Nowoczesna kotłownia na pellet schemat instalacji uwzględnia coraz częściej kilka źródeł energii. Kocioł pelletowy, kominek z płaszczem wodnym, kolektory słoneczne i pompa ciepła wpina się w bufor przez osobne wymienniki albo wężownice. Sterownik kotła priorytetowo wybiera źródło najtańsze w danej chwili.

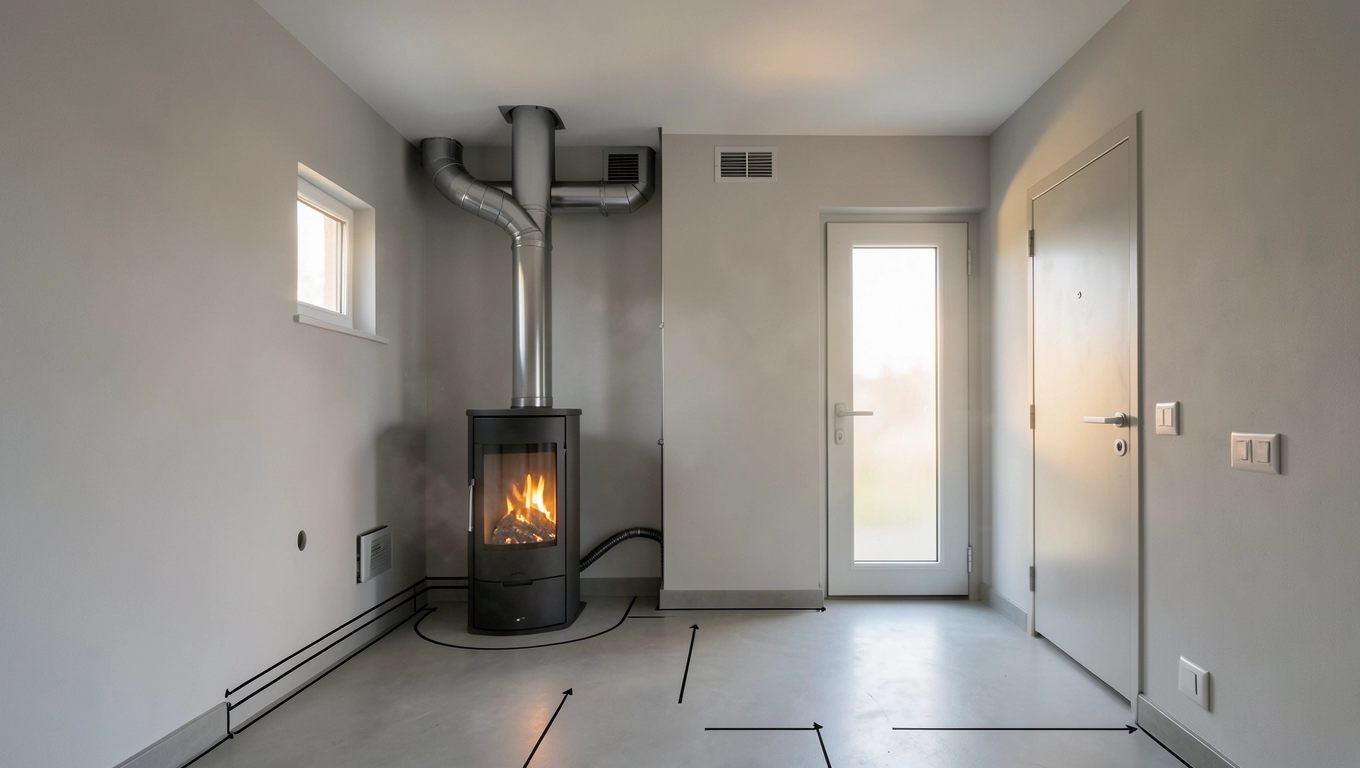

Wymiary i wentylacja kotłowni na pellet przepisy i odległości

Polskie przepisy dzielą kotły na paliwo stałe na trzy grupy pod względem wymagań montażowych. Do 25 kW obowiązują uproszczenia, powyżej 25 kW wymogi twarde, a powyżej 100 kW procedura rejestrowa w Urzędzie Dozoru Technicznego.

Kotłownia do 25 kW potrzebuje pomieszczenia minimum 8 m³, ale realnie lepiej zaplanować 12-14 m³, żeby serwis miał miejsce na czyszczenie palnika i wymiennika. Minimalna wysokość to 2,2 m, przy kominie zewnętrznym 2,4 m dla swobodnego dostępu do trójnika rewizyjnego.

Nawiew do kotłowni to kanał ścienny o przekroju obliczonym ze wzoru: 8 cm² na każdy kilowat mocy. Kocioł 20 kW potrzebuje otworu 160 cm², czyli mniej więcej 13×13 cm. Kanał wywiewny montuje się w przeciwległej ścianie pod stropem, przekrój 14 cm²/kW.

Posadzka pod kotłem musi być niepalna: beton, gres albo stalowa blacha o grubości minimum 2 mm na podkładzie z wełny mineralnej. Palne panele czy deski podłogowe to gwarancja odmowy odbioru kominiarskiego i ryzyko pożaru w ciągu pierwszego sezonu grzewczego.

⚠️ Drzwi do kotłowni muszą otwierać się na zewnątrz i być ognioodporne (EI 30). W praktyce montuje się drzwi stalowe z uszczelką, bo zwykłe drewniane przepuszczają dym do korytarza przy awarii podajnika.

Schemat instalacji krok po kroku kolejność montażu

1. Wytyczenie trasy komina i miejsca kotła. Komin prowadzony pionowo z jednym kolanem maksymalnie 45°, trasa krótsza niż 8 m daje najlepszy ciąg.
2. Montaż kotła na przygotowanym fundamencie. Poziomowanie reguluje się śrubami nóżek, tolerancja 2 mm/m, inaczej podajnik ślimakowy pracuje nierównomiernie.
3. Podłączenie podajnika pelletu. Rura zasypowa 60-75 mm ze stali nierdzewnej, kosz na pellet minimum 200 l, odległość od ściany tylnej 10 cm.
4. Podłączenie czopucha do komina. Trójnik rewizyjny u dołu, rura prosta przed kolanem długości 50 cm, kolano 90° zamiast dwóch 45° tam gdzie to możliwe.
5. Montaż bufora, pomp i zaworów. Zawór mieszający czterodrogowy na powrocie, naczynie wzbiorcze na zasilaniu, pompa za buforem w kierunku instalacji.
6. Próba ciśnieniowa instalacji. Ciśnienie 1,5× robocze przez 30 minut, kontrola połączeń i zaworów.
7. Rozruch z kominiarzem. Pierwsze palenie z ustawieniami fabrycznymi, regulacja ciągu, kalibracja automatycznego podawania pelletu.

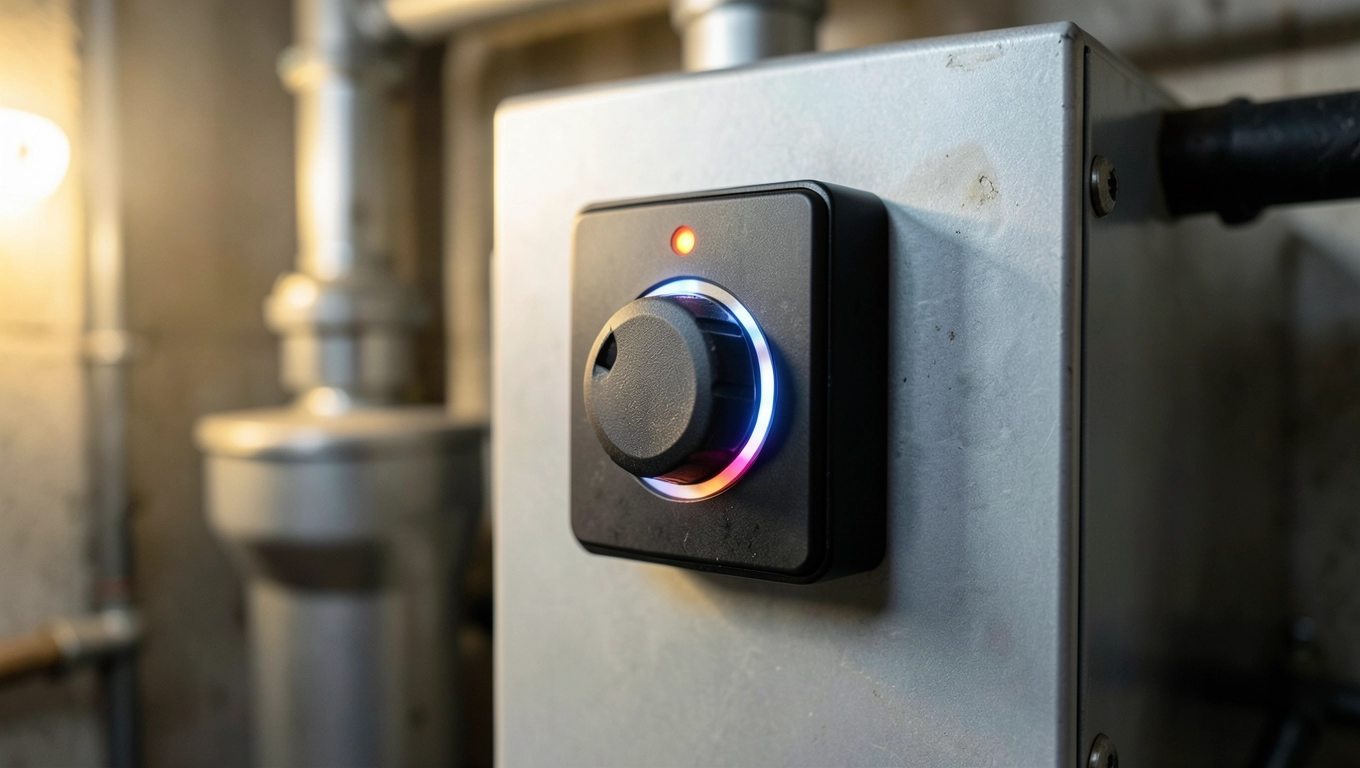

Kalibracja i ustawienia sterownika pieca na pellet

Sterownik to mózg kotłowni. Od jego nastaw zależy zużycie pelletu, jakość spalania i żywotność podajnika. Źle skalibrowany sterownik zużywa 15-25% więcej opału niż dobrze ustawiony, a spaliny przeskakują z klasy 5 do klasy 3.

Kalibracja zaczyna się od ustawienia czasu podawania pelletu i przerwy. Dla kotła 20 kW typowy cykl pracy to 8 sekund podawania i 45 sekund przerwy na mocy nominalnej. W trybie modulacji automatycznie wydłuża się przerwa, nawet do 120 sekund przy 30% mocy.

Kolor płomienia mówi prawdę o spalaniu. Płomień słomkowo-żółty oznacza zbyt mało powietrza albo za mało pelletu, płomień czerwono-pomarańczowy informuje o dobrym spalaniu, a biały prawie niewidoczny sygnalizuje nadmiar powietrza i wychładzanie wymiennika.

Regulację zaczyna się od nadmuchu wentylatora. Standardowa wartość dla większości kotłów to 50% mocy wentylatora przy pracy nominalnej. Jeśli na palenisku zalega popiół, nadmuch zwiększa się o 5%, jeśli pellet spala się zbyt szybko zmniejsza o 5% i obserwuje.

? Po każdej zmianie nastaw warto odczekać 15 minut. Pellet i żar potrzebują czasu, żeby dostosować się do nowych warunków. Pochopna korekta wprowadza chaos zamiast poprawy.

Tabela nastaw dla popularnych sterowników

Top 10 błędów montażowych i jak ich uniknąć

Każdy z tych błędów pojawia się regularnie na pierwszych odbiorach kominiarskich. Świadomość ich istnienia pozwala wyłapać fuszerkę jeszcze przed uruchomieniem kotłowni.

1. Za mały komin. Komin 120 mm przy kotle 25 kW nie da stabilnego ciągu. Spaliny wracają, kocioł gaśnie.
2. Brak trójnika rewizyjnego. Bez wyczystki sadza blokuje komin w ciągu pierwszego sezonu, temperatura spalin rośnie, sterownik się wyłącza.
3. Podajnik pelletu za blisko ściany. Brak dostępu do ślimaka oznacza demontaż całego kosza przy każdej naprawie.
4. Brak zaworu mieszającego. Kocioł pracuje na zbyt wysoką temperaturę, bo instalacja podłogowa wymaga 35°C, a grzejniki 65°C.
5. Naczynie wzbiorcze za małe. Przy wzroście temperatury woda rozpręża się, zawór bezpieczeństwa wyrzuca ją co godzinę.
6. Pompa obiegowa po stronie zasilania zamiast powrotu. Kondensat w wymienniku niszczy stal w ciągu dwóch sezonów.
7. Brak stabilizatora ciągu. Wietrzna pogoda zmienia ciąg z 12 do 30 Pa, sterownik gubi płomień.
8. Nieprawidłowy przekrój nawiewu. Kotłownia zasysa powietrze z korytarza, ciąg w kominie odwraca się.
9. Mieszanie rur stalowych z miedzianymi. Korozja elektrochemiczna w miejscu połączenia, awaria po trzech latach.
10. Brak odbioru kominiarskiego. Ubezpieczyciel odmówi wypłaty po pożarze sadzy, gwarancja producenta nieważna.

Checklista bezpieczeństwa (15 punktów)

• Czopuch podłączony do komina z trójnikiem rewizyjnym u dołu
• Komin z badania odbiorowego wystawionego przez mistrza kominiarskiego
• Wentylacja nawiewna 8 cm²/kW drożna
• Wentylacja wywiewna 14 cm²/kW w przeciwległej ścianie
• Zawór bezpieczeństwa 2,5 bar (układ zamknięty)
• Naczynie wzbiorcze dobrane do objętości wody w instalacji
• Zawór termiczny 95°C przy kotle bez chłodnicy awaryjnej
• Odległość od ścian zgodna z tabelą dla danej mocy
• Posadzka niepalna pod kotłem w promieniu 50 cm
• Drzwi kotłowni otwierane na zewnątrz, ognioodporne
• Gaśnica proszkowa ABC 6 kg w widocznym miejscu
• Czujnik czadu zasilany bateryjnie w kotłowni
• Podajnik pelletu z zabezpieczeniem przeciwpożarowym (klapa zwrotna)
• Pierwszy rozruch wykonany z serwisantem producenta
• Instrukcja obsługi kotła i sterownika przechowywana w kotłowni

Samodzielny montaż kiedy tak, kiedy nie

Pięć pytań, które warto sobie zadać przed podjęciem decyzji:

Polskie prawo nie zabrania samodzielnego montażu kotła na pellet w domu jednorodzinnym. Wymaga natomiast odbioru kominiarskiego i protokołu z rozruchu. Bez nich producent odmówi gwarancji, a ubezpieczyciel wypłaty po szkodzie.

? Samodzielny montaż pozwala zaoszczędzić 4-8 tysięcy złotych przy kotle 20 kW, ale ryzyko błędu rośnie dwukrotnie. Zatrudnienie certyfikowanej ekipy z doświadczeniem w pelletówkach kosztuje 6-12 tysięcy, ale skraca czas zwrotu inwestycji dzięki prawidłowej kalibracji.

Porównanie kosztów: pellet, ekogroszek, gaz, pompa ciepła

Kosztorys dla trzech typów domów

Koszt instalacji obejmuje kocioł, bufor, komin, montaż hydrauliczny i elektryczny oraz rozruch. Zużycie pelletu obliczone dla sezonu grzewczego 220 dni przy temperaturze projektowej -20°C i średniej -2°C.

FAQ najczęściej zadawane pytania

Jaka średnica komina do pieca na pellet 20 kW? Minimalna średnica to 150 mm, optymalna 180 mm przy kominie systemowym ze stali kwasoodpornej. Komin ceramiczny w przekroju 160 mm daje porównywalny efekt.

Czy kocioł na pellet wymaga oddzielnej kotłowni? Kotły do 25 kW można montować w pomieszczeniach technicznych bez osobnego wydzielenia, pod warunkiem spełnienia wymogów wentylacyjnych i odległościowych. Powyżej 25 kW obowiązuje wydzielona kotłownia z drzwiami ognioodpornymi.

Ile pelletu spala kocioł na dom 150 m²? Przy dobrze ocieplonym domu 150 m² to 4,5-6 ton pelletu na sezon. Dom słabo ocieplony zużywa nawet 9 ton, czyli dwukrotnie więcej.

Czy można podłączyć piec na pellet do istniejącego komina? Tak, pod warunkiem że komin przeszedł badanie techniczne i ma odpowiedni przekrój. Stary komin murowany wymaga najczęściej wkładu kwasoodpornego.

Jaki sterownik do kotła pelletowego z buforem? Sterownik musi obsługiwać czujnik temperatury bufora, pompę ładującą i zawór mieszający. Modele takie jak Tech ST-480, Plum ecoMAX 850 czy Defro ST-550 mają te funkcje w standardzie.

Kotłownia na pellet schemat instalacji krok po kroku sprowadza się do trzech filarów: prawidłowy komin z ciągiem 15-20 Pa, bufor ciepła dobrany do mocy kotła oraz sterylna kalibracja sterownika. Te trzy elementy decydują o tym, czy kocioł zużywa 4 tony pelletu rocznie i działa bezawaryjnie przez dekadę, czy też generuje kłopoty co sezon.

Opracowanie: maj 2024. Dane kosztowe i techniczne na podstawie Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), normy PN-89/B-10425 dotyczącej przewodów dymowych, spalinowych i wentylacyjnych murowanych, oraz katalogów producentów sterowników Tech, Plum i Defro. Aktualne ceny pelletu wg indeksu CIBE Pellets Index, dostępnego na cibe.org.
