Schemat kotłowni na pellet z buforem projekty: jak to naprawdę działa

Dobór bufora do kotła pelletowego: ile litrów na każdy kW mocy

Bufor ciepła w instalacji pelletowej pełni rolę akumulatora, który pochłania nadwyżki energii w chwilach, gdy kocioł pracuje z pełną mocą. Pellet nie spala się jak gaz: proces podawania, zapłonu i wygaszania zajmuje minuty, a nie sekundy. Bez zbiornika buforowego palnik musiałby cyklować co kilkanaście minut, co przyspiesza zużycie podajnika, rusztu i automatyki. Pojemność dobiera się według prostej reguły: od 30 do 50 litrów na każdy zainstalowany kilowat mocy kotła.

• Dobór bufora do kotła pelletowego: ile litrów na każdy kW mocy
• Ochrona powrotu kotła na pellet: zawór 3-drogowy i temperatura 55°C
• Filtr magnetyczny, naczynie przeponowe i zabezpieczenia w instalacji pelletowej
• Dwa obiegi za buforem: grzejniki i podłogówka
• Kosztorys i najczęstsze błędy montażowe kotłowni na pellet z buforem

Kocioł 15 kW wymaga więc zbiornika o pojemności 450-750 l. W praktyce najczęściej wybiera się bufor 800 l, bo daje margines na dłuższe palenie i rzadsze uzupełnianie pelletu. Przy 25 kW sensownym minimum jest 1000 l, a komfort daje dopiero 1500 l. Wartość graniczna wynika z fizyki: zbyt mały bufor nie wyrównuje przebiegów temperaturowych i kocioł nadal pracuje w trybie on/off, tylko z mniejszą amplitudą. Zbyt duży zbiornik zwiększa straty postojowe i koszt inwestycji.

Sprzęgło hydrauliczne, nazywane także rozdzielaczem hydraulicznym, rozdziela obieg kotłowy od obiegów odbiorczych. Bez niego pompy wtórne wzajemnie się zakłócają, a przepływ przez kocioł staje się niestabilny. W układzie z buforem sprzęgło pełni jeszcze jedną funkcję: pozwala utrzymać stałe natężenie przepływu przez wymiennik kotła niezależnie od tego, czy grzejniki i podłogówka akurat pobierają ciepło. Dzięki temu temperatura powrotu nie spada gwałtownie, a palnik pracuje stabilnie.

Pojemność bufora wpływa bezpośrednio na żywotność kotła oraz na wygodę obsługi. Większy zbiornik oznacza dłuższe odstępy między dosypaniem pelletu, rzadsze rozpalanie i mniejsze wahania temperatury w pokojach. Decyzja o rozmiarze powinna zależeć od trzech czynników: mocy kotła, kubatury budynku oraz obecności podłogówki, która ma dużą bezwładność i potrafi „zassać" energię z bufora w niekontrolowany sposób.

Tryb pracy kotła z buforem

Po osiągnięciu zadanej temperatury w instalacji regulator przełącza kocioł w tryb modulacji, a gdy i to nie wystarczy, przechodzi w czuwanie. Ciepło z bufora nadal zasila grzejniki i podłogówkę. Gdy temperatura w zbiorniku spadnie o ustawiony próg, palnik uruchamia się ponownie. Taki cykl trwa zwykle od 30 minut do kilku godzin, zamiast kilku minut jak bez bufora.

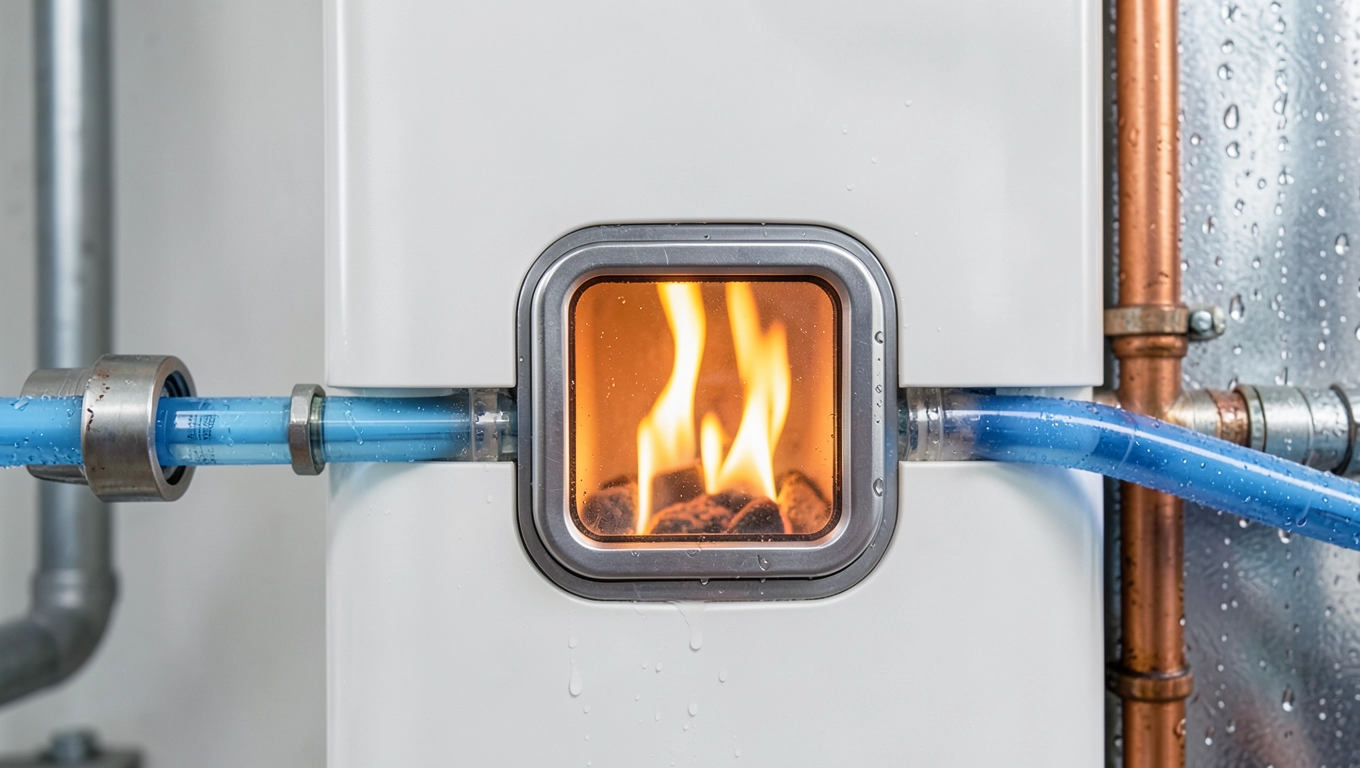

Ochrona powrotu kotła na pellet: zawór 3-drogowy i temperatura 55°C

Korozja niskotemperaturowa to cichy zabójca wymienników kotłów na paliwa stałe. Gdy temperatura wody wracającej do kotła spada poniżej 55°C, na ściankach wymiennika skrapla się para wodna zawarta w spalinach. Kondensat miesza się z sadzą i siarką, tworząc agresywny kwas, który w ciągu kilku sezonów perforuje stal. Nowoczesne kotły pelletowe mają palniki ze stali żaroodpornej, ale to nie chroni wymiennika spalin, jeśli powrót jest zimny.

Rozwiązaniem jest zawór termostatyczny 3-drogowy (nazywany też zaworem mieszającym powrotu). Montuje się go między zasilaniem a powrotem, dzięki czemu automatycznie domieszcza gorącą wodę z zasilania do zbyt chłodnego powrotu. Nastawa zaworu powinna wynosić 60-65°C, by utrzymać temperaturę powrotu stabilnie powyżej progu rosy spalin. Wiele nowoczesnych regulatorów kotłowych potrafi sterować takim zaworem samodzielnie, ale wymaga to podłączenia czujnika temperatury powrotu.

Wyobraźmy sobie typowy poranek zimowy: podłogówka pobiera wodę 35°C, grzejniki 60°C, a kocioł pracuje na 70°C. Bez ochrony powrotu zmieszanie tych obiegów od razu sprowadziłoby powrót do 45°C, a wymiennik zacząłby pokrywać się mokrym nalotem. Zawór 3-drogowy temu zapobiega, bo traktuje kocioł jak pierwszeństwo: jego obieg zawsze otrzymuje wodę o wymaganej temperaturze, a dopiero za buforem realizowane są parametry dla poszczególnych obiegów grzewczych.

Montaż zaworu w praktyce

Zawór powrotny instaluje się na rurociągu powrotnym przed wlotem do kotła, a jego trzecią drogę podłącza się do rurociągu zasilającego za kotłem. Pomiędzy zaworem a kotłem warto zamontować filtr siatkowy, który zatrzyma ewentualne zanieczyszczenia z instalacji. Nastawę dobiera się metodą prób: mierzy się temperaturę powrotu termometrem kontrolnym po 2-3 godzinach pracy i koryguje nastawę zaworu o 5°C, aż wynik ustabilizuje się powyżej 55°C.

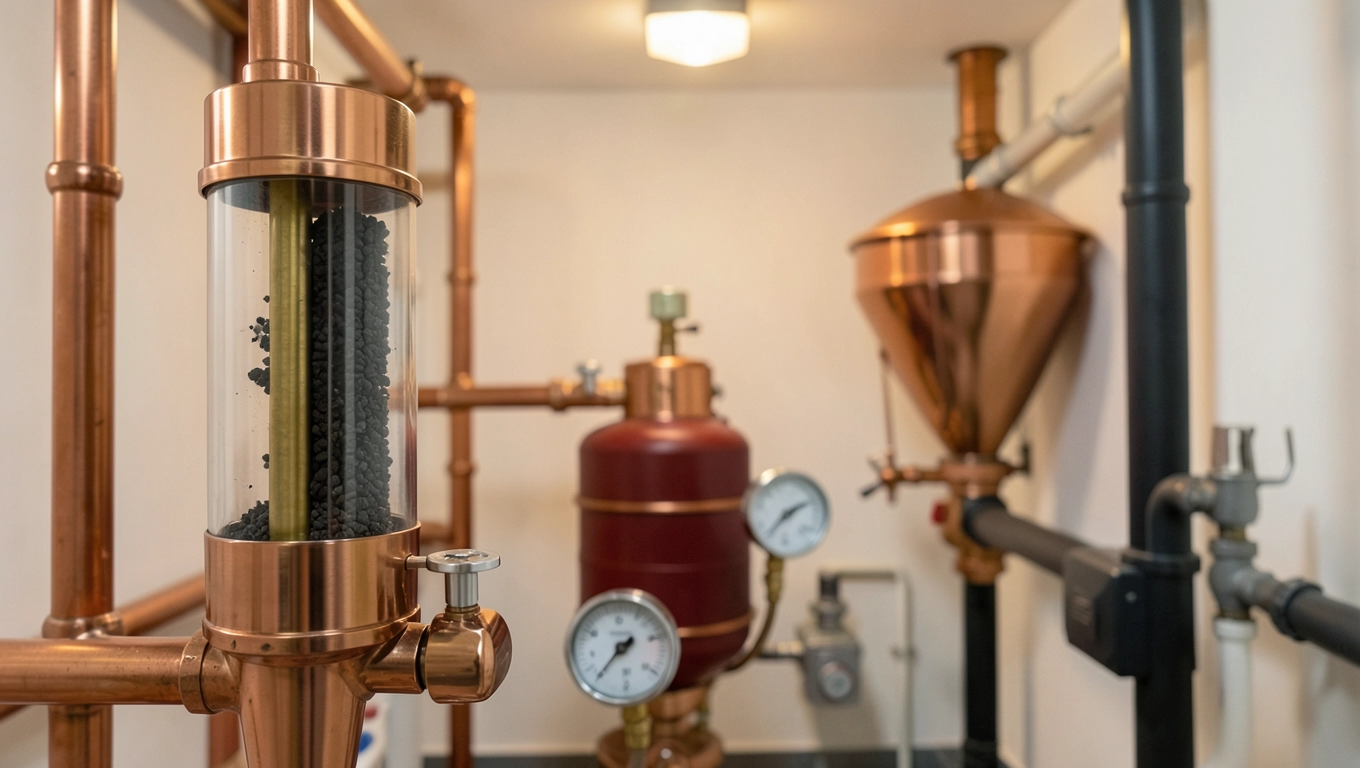

Filtr magnetyczny, naczynie przeponowe i zabezpieczenia w instalacji pelletowej

Magnetyt, czyli tlenek żelaza, krąży w każdej instalacji, w której są elementy stalowe i żeliwne. Szczególnie dużo powstaje go po modernizacji starego systemu grzewczego, gdy z rur i grzejników wymywa się wieloletni osad. Cząsteczki magnetytu osadzają się w wymienniku kotła, w zaworach i pompach, ograniczając przepływ i przyspieszając korozję. Filtr magnetyczny montuje się na powrocie, tuż przed zaworem ochrony powrotu, by zatrzymać jeanim trafią do kotła.

Obudowa filtra mieści w sobie magnes neodymowy w koszyczku, który wyciąga się raz na kilka tygodni w celu oczyszczenia. W okresie grzewczym warto robić to co 3-4 tygodnie, po sezonie wystarczy raz. Brak filtra w instalacji po modernizacji to jeden z najczęstszych powodów awarii pomp i zaworów w ciągu pierwszych dwóch sezonów.

Naczynie przeponowe w instalacji z buforem musi mieć większą pojemność niż w układzie bez niego. Wynika to z faktu, że bufor zwiększa całkowitą objętość wody w instalacji o 500-1500 l. Wzór doboru uwzględnia współczynnik rozszerzalności cieplnej wody, ciśnienie wstępne w naczyniu (zwykle 1,5 bar) oraz ciśnienie otwarcia zaworu bezpieczeństwa (zwykle 3 bar). Dla typowej instalacji 15 kW z buforem 800 l naczynie przeponowe powinno mieć co najmniej 80 l pojemności.

⚠️ Zawór bezpieczeństwa 3 bar to absolutne minimum dla każdej instalacji pelletowej. Jego brak grozi rozerwaniem wymiennika kotła w przypadku zablokowania pompy lub zamarznięcia wody w nietypowych warunkach.

Wężownica schładzająca lub zawór termiczny to wymóg wynikający z przepisów przeciwpożarowych dla kotłów na paliwa stałe. Wężownica odbiera ciepło z kotła, gdyby z jakiegokolwiek powodu doszło do przegrzania. Jej obieg zasilany jest zimną wodą wodociągową, a uruchomienie następuje samoczynnie przy temperaturze kotła powyżej 95-100°C. W praktyce to zabezpieczenie, które nigdy nie powinno się aktywować w prawidłowo działającej instalacji, ale jego brak dyskwalifikuje kocioł przy odbiorze kominiarskim.

Lista zabezpieczeń w instalacji pellet+bufor

• Zawór bezpieczeństwa 3 bar na zasilaniu kotła
• Naczynie przeponowe dobrane do zładu z buforem
• Wężownica schładzająca lub zawór termiczny 95°C
• Filtr magnetyczny na powrocie przed ZP
• Zawór zwrotny na zasilaniu i powrocie sprzęgła
• Czujnik ciśnienia wody z automatycznym wyłączeniem palnika

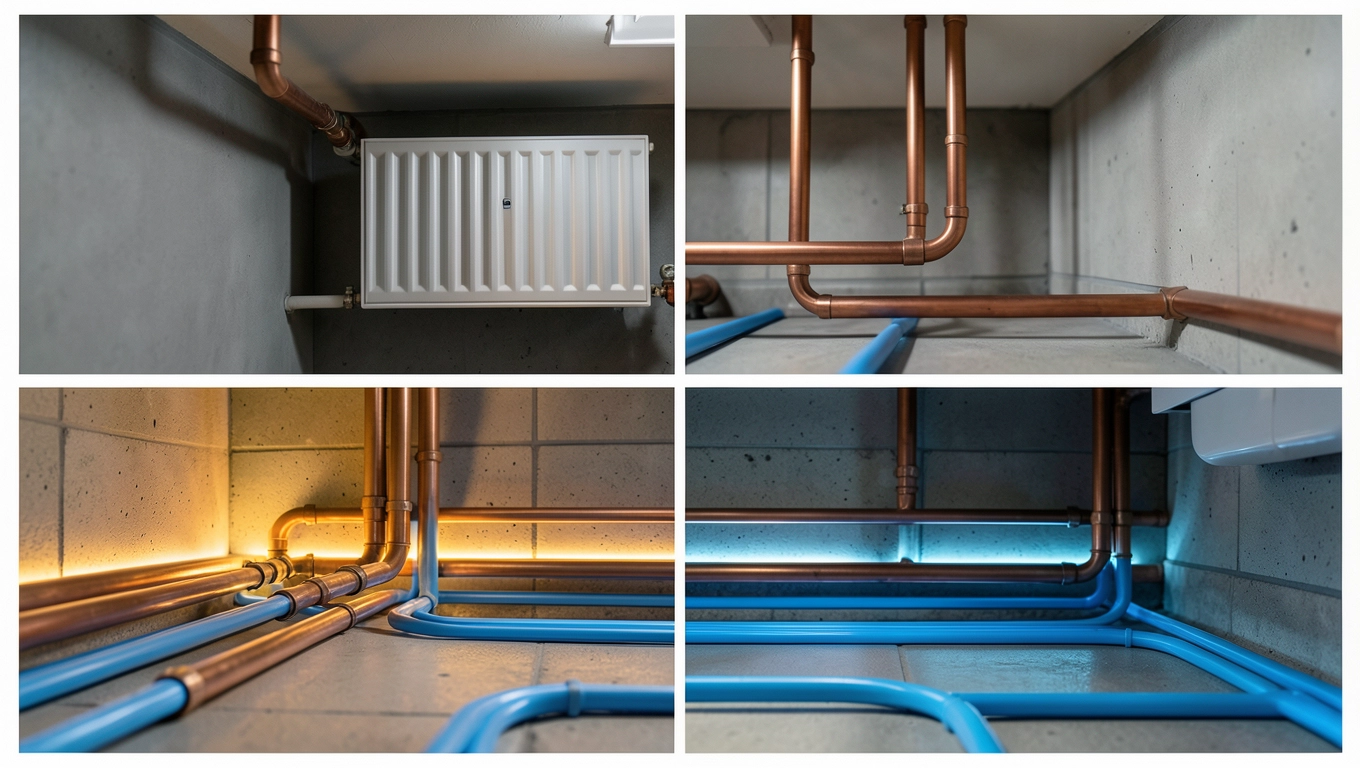

Dwa obiegi za buforem: grzejniki i podłogówka

Bufor ciepła umożliwia realizację dwóch różnych parametrów pracy w jednej instalacji. Górna część zbiornika, zwana strefą gorącą, zasila grzejniki wymagające wody 70-80°C. Dolna część, strefa chłodniejsza, zasila podłogówkę pracującą przy 35-45°C. Pomiędzy nimi znajduje się strefa pośrednia, w której zachodzi naturalna warstwowa separacja temperatur dzięki grawitacji i niewielkim prędkościom przepływu.

Podłączenie podłogówki wymaga zaworu mieszającego 3-drogowego z siłownikiem, który miesza gorącą wodę z bufora z zimnym powrotem podłogówki. Sterownik podłogowy na podstawie czujnika temperatury wody zasilającej oraz czujnika pogodowego koryguje pozycję zaworu. Bez tego układu podłogówka albo nie oddaje ciepła, albo przegrzewa posadzkę, powodując dyskomfort i straty energii.

Sterowanie pogodowe (krzywa grzewcza) pozwala obniżyć temperaturę zasilania, gdy na zewnątrz robi się cieplej. W instalacji pelletowej krzywa powinna być ustawiona konserwatywnie: zbyt agresywne obniżanie temperatury prowadzi do niedogrzania domu i frustracji użytkownika, który podnosi nastawę kotła, zaburzając całą logikę bufora. Bezpieczniej zacząć od krzywej o nachyleniu 1,2-1,5 i korygować ją co tydzień przez pierwszy miesiąc.

Podłączenie bojlera ciepłej wody użytkowej

Bojler z wężownicą łączy się z buforem w sposób priorytetowy: gdy czujnik temperatury w bojlerze spada poniżej zadanej, sterownik odcina obiegi grzewcze i kieruje całą energię na ładowanie CWU. Po osiągnięciu zadanej temperatury bojlera obiegi grzewcze wracają do pracy. Bojler powinien być ustawiony na 55-60°C, co wystarcza do komfortu i jednocześnie ogranicza ryzyko rozwoju Legionelli.

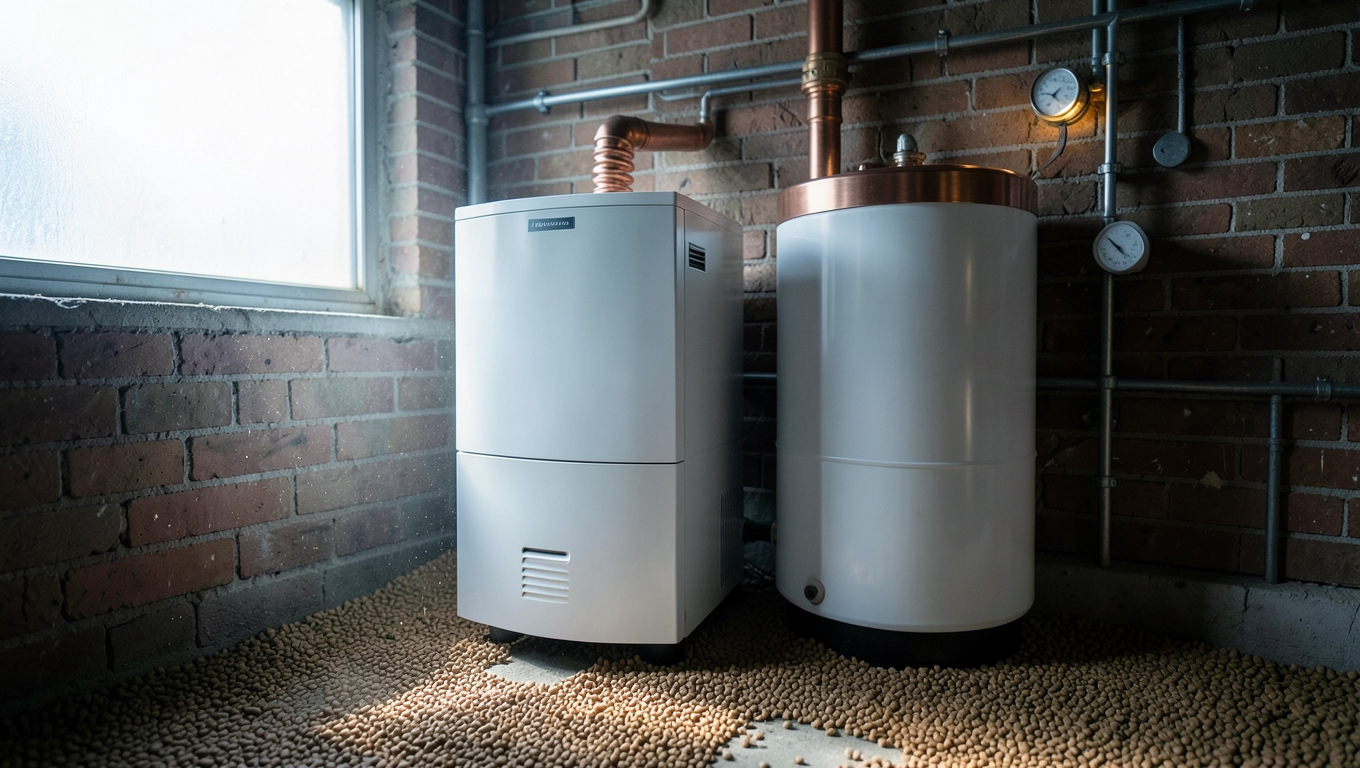

Kosztorys i najczęstsze błędy montażowe kotłowni na pellet z buforem

Kompletna kotłownia pelletowa z buforem o pojemności 800 l to wydatek rzędu 25-45 tys. zł. Kwota obejmuje sam kocioł pelletowy z podajnikiem (12-22 tys. zł), bufor (4-7 tys. zł), sprzęgło hydrauliczne i osprzęt (2-4 tys. zł), zawory mieszające i pompy (2-5 tys. zł), automatykę (1,5-3 tys. zł), filtr magnetyczny i zabezpieczenia (0,5-1,5 tys. zł) oraz robociznę (3-7 tys. zł). Różnice wynikają z mocy kotła, klasy automatyki oraz regionu Polski.

Koszty eksploatacji sezonu grzewczego (ok. 6 miesięcy) dla domu 150 m² przy zapotrzebowaniu 80 kWh/m²/rok wynoszą orientacyjnie 4 500-6 500 zł na pellet. Dla porównania: gaz ziemny w tym samym budynku to 7 000-10 000 zł, ekogroszek 5 000-7 000 zł, a pompa ciepła 2 500-4 000 zł (przy taryfie G12). Pellet wygrywa z gazem i ekogroszkiem pod względem ekologii (niższa emisja pyłu, niższa zawartość siarki) oraz komfortu obsługi (automatyczne podawanie, brak ręcznego zasypu).

Najczęstsze błędy montażowe

Za mały bufor to klasyka: inwestor wybiera zbiornik 300 l do kotła 20 kW, bo mieści się w narożniku. Efekt: kocioł cykluje co 15-20 minut, podajnik zużywa się szybciej, a automatyka zgłasza błędy. Właściwa pojemność zaczyna się od 50 l na każdy kW, a przy podłogówce warto dodać 20% zapasu.

Brak ochrony powrotu to drugi najczęstszy błąd. Wykonawca twierdzi, że „kocioł nowej generacji nie wymaga", a w sezonie pojawia się mokry nalot na wymienniku i spada sprawność. Po dwóch-trzech sezonach konieczna jest wymiana rusztu lub całego wymiennika za kilka tysięcy złotych.

Filtr magnetyczny pominięty przy modernizacji starego systemu to gwarancja kłopotów. Stara instalacja pełna jest magnetytu, który w ciągu tygodni zatka sitko zaworu zwrotnego i zablokuje pompę. Koszt wymiany pompy (800-1500 zł) wielokrotnie przewyższa koszt filtra.

Za małe naczynie przeponowe to kolejna klasyka. W instalacji z buforem 1000 l woda ma objętość ponad 1200 l, a naczynie 25 l nie jest w stanie skompensować rozszerzalności cieplnej. Zawór bezpieczeństwa zaczyna kapieć, a w skrajnych przypadkach może dojść do jego uszkodzenia.

Błędne podłączenie sprzęgła hydraulicznego powoduje, że jeden obieg „kradnie" wodę drugiemu. Objawia się to szumem w rurach i niestabilną temperaturą w pokojach. Sprzęgło wymaga osobnych pomp po każdej stronie i osobnych zaworów zwrotnych.

✅ Sprawdzona checklista montażowa kotłowni pellet+bufor: 1) bufor dobrany do mocy kotła, 2) zawór 3-drogowy ochrony powrotu z nastawą 60-65°C, 3) filtr magnetyczny na powrocie przed ZP, 4) sprzęgło hydrauliczne z osobnymi pompami, 5) naczynie przeponowe dobrane do zładu z buforem, 6) zawór bezpieczeństwa 3 bar, 7) wężownica schładzająca lub zawór termiczny, 8) zawór mieszający do podłogówki z czujnikiem pogodowym, 9) sterownik z priorytetem CWU, 10) protokół uruchomienia i odbioru kominiarskiego.

Kiedy wzywać fachowca

Projekt instalacji pelletowej z buforem powinien wykonać uprawniony projektant (uprawnienia w specjalności instalacyjnej). Dobór kotła, bufora, średnic rur, pomp oraz automatyki wymaga obliczeń cieplnych i hydraulicznych, których nie da się przeprowadzić „na oko". Sam montaż może wykonać doświadczona ekipa instalacyjna, ale bez projektu ryzykuje się problemy z odbiorem kominiarskim i ubezpieczycielem.

Uruchomienie kotła pelletowego powinno być przeprowadzone przez autoryzowany serwis producenta. To warunek utrzymania gwarancji oraz poprawnego ustawienia automatyki. Serwisant reguluje palnik, sprawdza szczelność instalacji, ustawia parametry regulatora i szkoli użytkownika. Pierwszy rozruch to jednocześnie moment, w którym weryfikuje się poprawność całego schematu hydraulicznego.

Przegląd roczny kotła pelletowego to obowiązek wynikający z przepisów (Prawo budowlane, art. 62 ust. 1 pkt 1 lit. c). Obejmuje on czyszczenie wymiennika, kontrolę podajnika, sprawdzenie szczelności i regulację palnika. Bez aktualnego przeglądu ubezpieczyciel może odmówić wypłaty odszkodowania w razie awarii.

Schemat kotłowni na pellet z buforem różni się od schematu gazowego w jeden zasadniczy sposób: wymaga warstwy buforowej, która gromadzi nadwyżki ciepła i oddaje je wtedy, gdy kocioł wygasł. Bez tego elementu pellet staje się paliwem problematycznym, które zużywa się szybciej niż zapowiada producent, a kocioł wymaga przedwczesnej wymiany. Prawidłowo zaprojektowana i wykonana instalacja działa latami bez interwencji serwisu, zapewniając stabilną temperaturę w domu i przewidywalne rachunki za ogrzewanie.

Projekt instalacji grzewczej na paliwo stałe reguluje Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Wymogi dotyczące kotłów na paliwa stałe określa norma PN-EN 303-5. Warunki odbioru kominiarskiego reguluje Rozporządzenie Ministra Spraw Wewnętrznych z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków (Dz.U. 2010 nr 109 poz. 719). Aktualne dane dotyczące klas emisyjnych kotłów i wymogów Ekoprojektu publikowane są na stronie Krajowej Ochrony Atmosfery: koba.ios.edu.pl.
