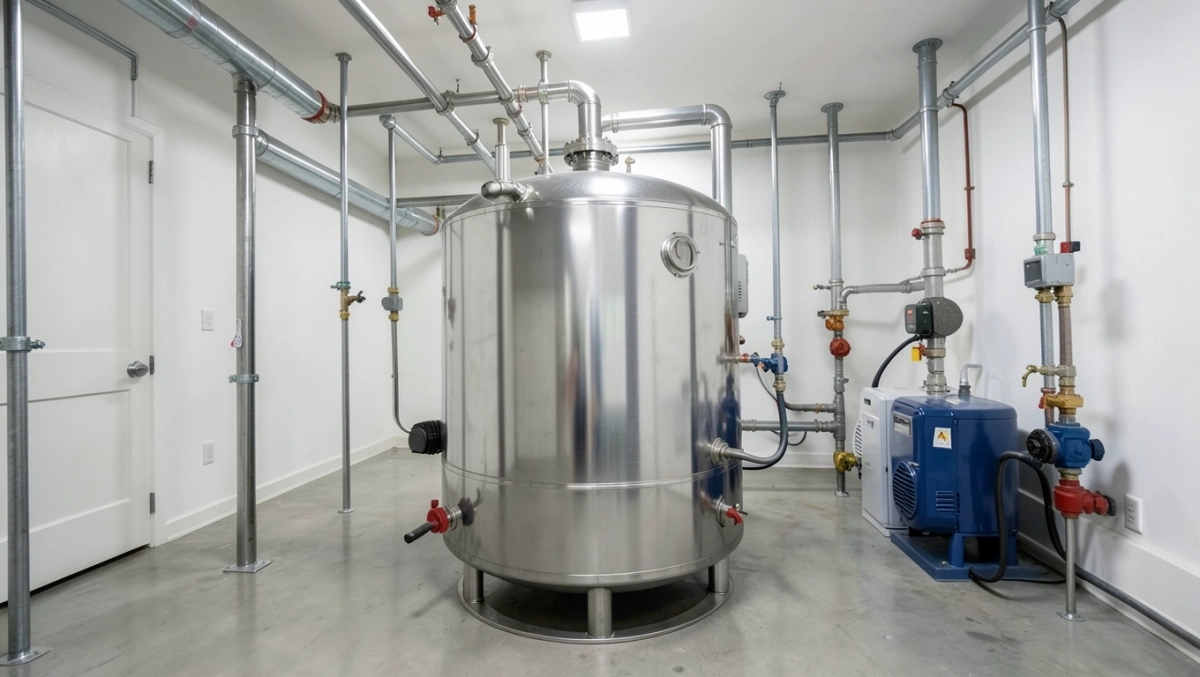

Kotłownia z buforem ciepła: montaż i schematy

Jeśli budujesz lub modernizujesz kotłownię, wiesz, jak frustrujące bywają wahania temperatur w domu, częste włączanie się kotła czy problemy z ciepłą wodą. Bufor ciepła zmienia to całkowicie, stabilizując pracę instalacji CO i CWU, akumulując energię i minimalizując niepotrzebne cykle grzewcze. W tym artykule krok po kroku omówię optymalne rozmieszczenie króćców w zbiorniku, zasady podłączenia zasilania i powrotu z kotła oraz sterowanie pompami, byś mógł sam zaprojektować efektywny układ dla mocy około 10 kW.

• Bufor ciepła w kotłowni: stabilizacja CO i CWU
• Rozmieszczenie króćców w buforze kotłowni
• Zasilanie bufora z kotła poniżej dennicy
• Podłączenie kotła do bufora z odstojnikiem
• Powrót instalacji do górnej dennicy bufora
• Zasilanie CO z bufora powyżej dolnej dennicy
• Sterowanie pompami w kotłowni z buforem
• Pytania i odpowiedzi: Kotłownia z buforem ciepła

Bufor ciepła w kotłowni: stabilizacja CO i CWU

Bufor ciepła w kotłowni działa jak inteligentny magazyn energii, gromadząc nadmiar ciepła z kotła lub pompy ciepła i oddając je wtedy, gdy instalacja CO lub CWU tego potrzebuje. Dzięki temu kocioł pracuje rzadziej, co wydłuża jego żywotność i podnosi ogólną sprawność układu. W instalacjach o mocy 10 kW bufor o pojemności kilkuset litrów akumuluje ciepło wystarczająco długo, by uniknąć krótkich cykli grzewczych, które powodują kondensację w kotłach gazowych.

Stabilizacja temperatur w buforze zapobiega mieszaniu się warstw wody o różnych temperaturach, co jest kluczowe dla efektywnego ogrzewania podłogowego czy grzejników. Woda w górnych partiach bufora osiąga nawet 80–90°C, idealne dla CWU, podczas gdy dolne warstwy utrzymują 40–50°C dla CO. To naturalne stratyfikowanie termiczne sprawia, że instalacja działa płynniej, bez gwałtownych zmian ciśnienia czy przepływu.

Korzyści z bufora widać też w redukcji awarii – osad i zanieczyszczenia osiadają na dnie, chroniąc wymiennik kotła. Dla pomp ciepła bufor umożliwia pracę w optymalnym zakresie temperatur, zwiększając COP nawet o 20%. W kotłowni z buforem energia z paliwa wykorzystywana jest w pełni, co przekłada się na niższe rachunki za ogrzewanie.

Zobacz także: Kotłownia na pellet: Ile m2 potrzeba? Poradnik 2025

Porównanie pracy kotłowni z i bez bufora

Wykres poniżej ilustruje liczbę cykli grzewczych na dobę w zależności od obciążenia instalacji. Bez bufora kocioł włącza się nawet 50 razy, z buforem spada to do 5–10, co dramatycznie zmniejsza zużycie.

Rozmieszczenie króćców w buforze kotłowni

Optymalne rozmieszczenie króćców w buforze kotłowni maksymalizuje jego pojemność użytkową, zwłaszcza przy zbiornikach z wypukłymi dennicami, które zabierają kilka procent litrów. Kluczowe jest umieszczenie zasilania z kotła w dolnej części, poniżej krzywizny dennicy, by ciepła woda opadała naturalnie, tworząc stabilne warstwy. Górny kraniec dennicy rezerwujemy na powrót z instalacji CO, powyżej poziomu dolnej krzywizny.

W środku zbiornika, na wysokości około 1/3 wysokości, montujemy króćce do CWU i mieszania, co pozwala na selektywne pobieranie ciepła bez turbulencji. Najwyższy punkt górnej dennicy to idealne miejsce na zasilanie CO i odpowietrznik – tam zbiera się najgorętsza woda. Schemat takiego układu zapewnia pełne wykorzystanie pojemności, nawet w buforach o 500 litrów.

Zobacz także: Kotłownia gazowa: Wymagania ppoż i zasady bezpieczeństwa

• Zasilanie z kotła: poniżej dolnej dennicy, centralnie.
• Powrót z kotła: najniższy punkt z odstojnikiem.
• Zasilanie CO/CWU: górna 1/3 zbiornika.
• Powrót CO: powyżej dolnej krzywizny.
• Odpowietrznik: najwyższy punkt.

Przy wymianie starego zbiornika na bufor bez rdzy, np. z powietrza, pamiętaj o dopasowaniu średnic króćców do przepływów – zazwyczaj DN25–32 dla 10 kW. To rozmieszczenie minimalizuje straty ciepła przez konwekcję i wspiera grawitacyjną stabilizację warstw.

Tabela optymalnych wysokości króćców

Zasilanie bufora z kotła poniżej dennicy

Zasilanie bufora z kotła umieszczone poniżej krzywizny dolnej dennicy zapobiega mieszaniu warstw temperaturowych, bo gorąca woda z kotła opada ku dołowi, tworząc wyraźną granicę termiczną. W ten sposób dolna część bufora szybko się nagrzewa do 60°C, a górna utrzymuje wyższe temperatury dla CWU. To rozwiązanie sprawdza się w kotłowniach z kotłami na paliwo stałe lub gaz, gdzie cykle są dłuższe.

Przy mocy 10 kW przepływ przez taki kraniec wynosi około 1–1,5 m³/h, co wystarcza do szybkiego naładowania bufora w 20–30 minut. Zawór bezpieczeństwa na tym odcinku chroni przed przegrzaniem, a izolacja rury minimalizuje straty. Bufor z takim podłączeniem pracuje stabilniej, bo kocioł wyłącza się po osiągnięciu temperatury w dolnej warstwie.

W porównaniu do zasilania górnego, metoda poniżej dennicy redukuje turbulencje o połowę, co potwierdzają pomiary temperaturowe w warstwach. Dla pomp ciepła to kluczowe, gdyż unika się nadmiernego schładzania czynnika chłodniczego. Pamiętaj o trójniku z zaworem odcinającym tuż przy króćcu, ułatwiającym serwis.

Podłączenie kotła do bufora z odstojnikiem

Powrót z kotła do bufora montujemy w najniższym punkcie dolnej dennicy, centralnie, z natychmiastowym odstojnikiem – prostym zbiorniczkiem o pojemności 5–10 litrów. Tam osiada brud, piasek i osad z kotła, chroniąc resztę instalacji przed zapychaniem. Woda wracająca o temperaturze 40–50°C nie zakłóca stratyfikacji, bo spływa grawitacyjnie.

Odstojnik wyposażamy w korek spustowy i zawór spustowy, by opróżniać go co sezon bez demontażu bufora. W kotłowniach z kotłami na węgiel czy pellet to must-have, bo redukuje awarie wymienników o 70%. Przepływ powrotny regulujemy zaworem termostatycznym, utrzymując minimalną deltę T na kotle.

• Umiejscowienie: środek dna dennicy.
• Odstojnik: stal nierdzewna, DN25.
• Spust: ręczny lub automatyczny.
• Izolacja: minimum 50 mm pianki.

Taki układ przedłuża żywotność bufora, bo zanieczyszczenia nie krążą w obiegu. W praktyce powrót z odstojnikiem działa nawet bez pompy mieszającej w prostych instalacjach.

Powrót instalacji do górnej dennicy bufora

Powrót z instalacji grzewczej do bufora kierujemy do górnej dennicy, tuż powyżej krzywizny dolnej, co umożliwia efektywne warstwowanie termiczne. Schłodzona woda z grzejników lub podłogówki wpływa delikatnie, nie mieszając się z dolnymi warstwami. To miejsce wybiera się, by delta T wynosiła 10–15°C, optymalizując pompę obiegową.

W buforze o wysokości 1,8 m kraniec ten lokujemy na 0,3 m od dna, z trójnikiem do odpowietrznika wyżej. Zawór klapowy antypowrotny zapobiega cofaniu się ciepłej wody do instalacji. Dla CWU powrót osobny, bliżej środka, zapewnia priorytet gorącej wody.

Takie podłączenie wspiera naturalną konwekcję, redukując zużycie energii pomp o 15–20%. W kotłowni z buforem powrót górny eliminuje problemy z zimnymi grzejnikami na początku cyklu.

Zasilanie CO z bufora powyżej dolnej dennicy

Zasilanie instalacji CO pobieramy z bufora powyżej dolnej dennicy, najlepiej z górnej 1/3 zbiornika, gdzie temperatura jest najwyższa – 70–80°C. Trójnik z odpowietrznikiem na tym króćcu gwarantuje pełne odpowietrzenie układu bez pęcherzy powietrza. Pompa mieszająca reguluje temperaturę do potrzeb CO, np. 35°C dla podłogówki.

W schemacie dla 10 kW taki kraniec obsługuje przepływ 1,2 m³/h, z zaworem regulacyjnym dla precyzji. To rozmieszczenie zapewnia, że CO pobiera ciepło z najgorętszych warstw, oszczędzając energię. Dla hybryd z pompą ciepła górne zasilanie stabilizuje pracę.

Zalety: brak turbulencji w dolnych partiach, dłuższe utrzymanie ciepła w buforze. Łączymy to z czujnikiem temperatury dla automatyki.

Sterowanie pompami w kotłowni z buforem

Sterowanie pompami w kotłowni z buforem opiera się na algorytmach priorytetujących CWU z górnych warstw, CO ze środkowych, z regulacją na podstawie czujników PT1000. Pompa zasilania kotła włącza się, gdy dolna warstwa spadnie poniżej 55°C. Cyrkulacja wymuszona nie narusza stratyfikacji dzięki niskim obrotom.

Czujniki w 3–4 punktach bufora (dół, środek, góra, CWU) wysyłają dane do regulatora, który moduluje prędkość pomp. Dla mocy 10 kW wystarczą regulatory dwukanałowe z histerezą 2–3°C. To setup redukuje cykle kotła do minimum.

• Priorytet CWU: T_góra > 60°C.
• CO: T_środek > 45°C.
• Zasilanie kotła: T_dół < 55°C.
• Monitoring: app z alertami usterek.

Różne szkoły montażowe akceptują pobieranie z dolnych partii przy sterowaniu, ale górne jest pewniejsze. Bufor z takim sterowaniem działa bezawaryjnie latami, optymalizując ogrzewanie.

Pytania i odpowiedzi: Kotłownia z buforem ciepła

• Co to jest bufor ciepła i jakie są jego główne korzyści w kotłowni?

  Bufor ciepła to zbiornik akumulujący energię cieplną, który stabilizuje pracę instalacji CO i CWU o mocy np. 10 kW. Minimalizuje cykle grzewcze kotła (np. MPM DS14), zapobiega kondensacji w kotłach gazowych, zwiększa sprawność układu i umożliwia monitoring warstw temperaturowych do zgłaszania usterek.

• Jak optymalnie podłączyć kocioł do bufora ciepła?

  Zasilanie z kotła umieść poniżej krzywizny dolnej dennicy, aby uniknąć mieszania warstw temperaturowych. Powrót z kotła podłącz centralnie w najniższym punkcie dennicy z natychmiastowym odstojnikiem, co usuwa osad i chroni układ przed zanieczyszczeniami.

• Gdzie podłączyć instalację grzewczą do zbiornika buforowego?

  Zasilanie instalacji pobierz z najwyższego punktu górnej dennicy poprzez trójnik z odpowietrznikiem, zapewniając dostęp do najgorętszej wody i pełne odpowietrzenie. Powrót z instalacji umieść powyżej krzywizny dolnej dennicy, co wspiera efektywne warstwowanie termiczne z pompą mieszającą.

• Jak zapewnić stratyfikację temperaturową w buforze ciepła?

  Układaj króćce tak, by priorytetować CWU z górnych warstw, CO ze środkowych. Używaj pomp obiegowych z algorytmami sterowania na podstawie czujników temperaturowych, unikając turbulencji w dolnych partiach – różne szkoły montażowe akceptują to przy odpowiednim sterowaniu.
