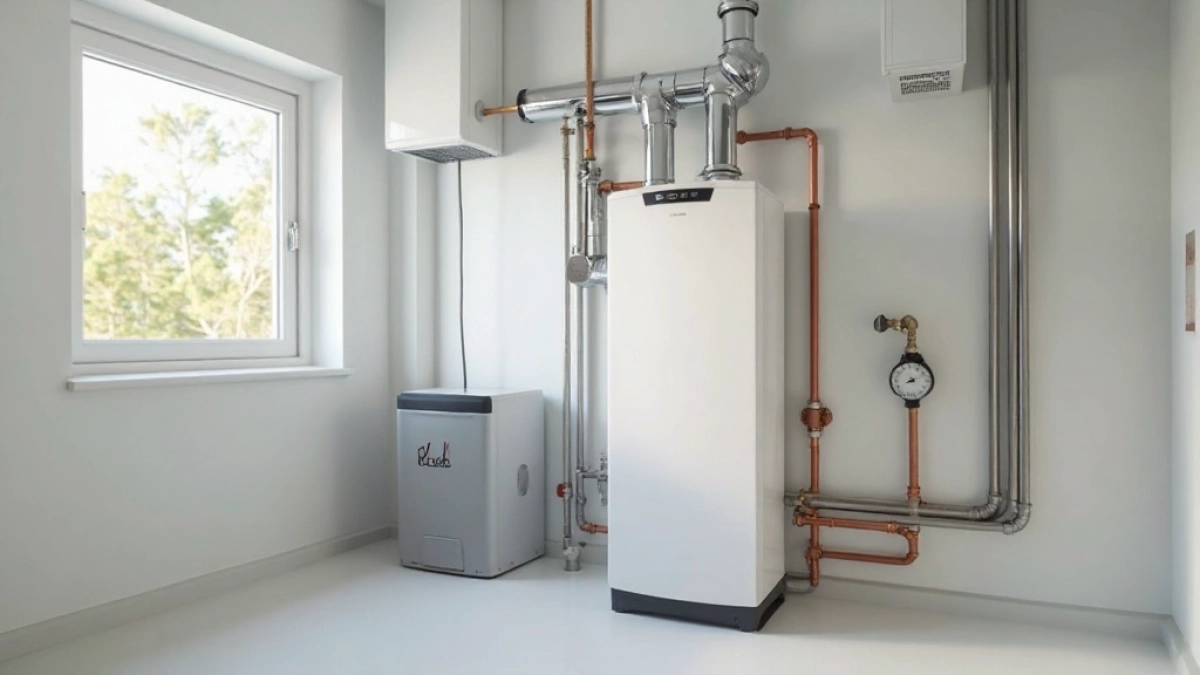

Kotłownia z pompą ciepła: wszystko, co musisz wiedzieć

Decydując się na pompę ciepła jako centralne źródło ogrzewania, stajesz przed pytaniem, które potrafi przysporzyć nieprzespanych nocy gdzie ją zamontować, aby działała bezawaryjnie przez dekady, a jednocześnie nie pochłonęła połowy twojego warsztatu czy kotłowni. Okazuje się, że samo urządzenie to dopiero początek; kluczowa jest przestrzeń, którą mu przygotujesz. Warunki panujące w pomieszczeniu potrafią zadecydować o współczynniku COP, trwałości sprężarki, a nawet głośności pracy bo pompę ciepła, wbrew pozorom, trzeba traktować jak pełnoprawnego lokatora technicznego, z własnymi wymaganiami dotyczącymi powietrza, temperatury i infrastruktury. Jeśli źle dobierzesz lokalizację lub zaniedbasz podstawowe parametry, ryzykujesz spadkiem sprawności w najzimniejsze dni i koniecznością ciągłych interwencji serwisowych.

• minimalna powierzchnia i wysokość pomieszczenia
• temperatura i wilgotność w kotłowni
• wymagania wentylacyjne i poziom hałasu
• obciążenie podłogi oraz zasilanie elektryczne
• Kotłownia z pompą ciepła najczęściej zadawane pytania

minimalna powierzchnia i wysokość pomieszczenia

Powierzchnia użytkowa kotłowni z pompą ciepła nie może być traktowana po macoszemu to nie jest skuwanie piwnicy, to projektowanie warunków pracy dla urządzenia wartkiego kilkaset kilogramów i generującego ciepło wymienne na zasadzie sprężania. Norma techniczna oraz praktyka instalatorska wyznaczają minimum na poziomie 5-10 m², przy czym nie chodzi tylko o samą jednostkę wewnętrzną, ale o strefę swobodnego ruchu powietrza wokół niej. W pompach typu monoblok, gdzie większość komponentów znajduje się na zewnątrz, pomieszczenie może być skromniejsze ale w systemach split, gdzie parownik, wentylator i skraplacz z osprzętem gromadzą się w budynku, potrzebujesz przestrzeni na rozdzielacze, naczynia wzbiorcze i manometry.

Wysokość sufitu to kolejny, często bagatelizowany parametr. Regulaminy budowlane nakazują minimum 2,2 m w pomieszczeniach technicznych, lecz profesjonaliści rekomendują 2,5 m jako wartość komfortową pozwala to na swobodny montaż jednostki przy suficie, zachowanie odpowiedniego przepływu powietrza konwekcyjnego i bezproblemowy dostęp do wymiennika w razie awarii. Zbyt niska kotłownia sprawia, że ciepło generowane przez sprężarkę nie ma gdzie się rozproszyć; urządzenie zaczyna się przegrzewać, automatyka obniża moc, a ty płacisz więcej za mniej efektu.

Przestrzeń serwisowa to nie luksus, lecz konieczność. Odległość od ścian bocznych powinna wynosić minimum 0,5 m z każdej strony, a przed pompą trzeba zarezerwować 0,8 m swobodnego dostępu. Takie wymiary umożliwiają bezproblemowe wyjęcie sprężarki lub wymiennika bez demontażu połowę instalacji. Warto też zaplanować margines na ewentualną wymianę całej jednostki nowoczesne pompy ważą od 80 do 200 kg, więc wniesienie ich przez wąskie drzwi może być logistycznym wyzwaniem, jeśli nie przewidziano tego na etapie budowy.

Sprawdź Montaż kotłowni cennik

Lokalizacja kotłowni w budynku ma znaczenie nie tylko dla wygody, ale i dla samej pracy urządzenia. Najlepiej sprawdza się umieszczenie przy ścianie zewnętrznej budynku minimalizuje to długość przewodów freonowych (w systemach split), ułatwia odprowadzenie skroplin i pozwala na krótszą trasę rur solankowych. Unikaj sąsiedztwa sypialni oraz pomieszczeń, gdzie cisza jest priorytetem; choć współczesne pompy pracują ciszej niż kiedykolwiek, sprężarka generuje drgania, które przy złym zamocowaniu potrafią irytować domowników przez ściany.

Co z kolei robić, gdy dysponujesz jedynie niewielkim schowkiem lub wnęką w istniejącym budynku? W przypadku pomp typu monoblok wystarczy niewielka przestrzeń na rozdzielacz i sterownik; kompaktowe jednostki wewnętrzne zajmują mniej niż standardowa szafa. Trzeba jednak zapewnić wentylację i dostęp serwisowy nawet najmniejsza kotłownia musi spełniać warunki umożliwiające wymianę filtrów, czynnika i diagnostykę modułu elektronicznego bez konieczności rozbiórki ściany.

Podsumowując: projektując pomieszczenie dla pompy ciepła, myśl o nim jak o warsztacie wymagającym precyzyjnych warunków środowiskowych. Minimalna powierzchnia to 5 m², optymalna 8-10 m² przy wysokości minimum 2,5 m. Wszystko poniżej tych wartości oznacza kompromisy, które zapłacisz później w rachunkach za energię i serwisie.

Warto przeczytać także o Zetka w kotłowni przepisy

temperatura i wilgotność w kotłowni

Zima potrafi być bezwzględna dla techniki. Pompa ciepła pracuje najsprawniej, gdy temperatura w jej otoczeniu utrzymuje się na poziomie, który nie wymusza na sprężarce nadmiernego wysiłku przy rozruchu. Zasadą jest utrzymywanie temperatury w kotłowni nie niższej niż 5°C przez cały rok optymalnie 10-15°C. Poniżej tej granicy czynnik chłodniczy staje się bardziej lepki, sprężarka musi wykonać więcej pracy, by osiągnąć zadaną temperaturę zasilania, a żywotność uszczelek i zaworów termostatycznych skraca się w tempie geometrycznym. W szczególnie zimnych regionach Polski warto rozważyć aktywne ogrzewanie kotłowni choćby nagrzewnicę elektryczną podłączoną do termostatu pokojowego szczególnie jeśli pomieszczenie przylega do nieogrzewanej części budynku.

Wilgotność powietrza w kotłowni to zmora, o której mało kto myśli przed pierwszym sezonem grzewczym. Skraplanie wilgoci na wymiennikach, parowniku czy komponentach elektronicznych sterownika prowadzi do korozji styków, uszkodzeń izolacji przewodów i w skrajnych przypadkach zwarć w rozdzielnicy elektrycznej. Norma PN-EN 12828 dotycząca instalacji ogrzewania wodnego podpowiada, że wilgotność względna w pomieszczeniach technicznych nie powinna przekraczać 60%. W praktyce oznacza to konieczność sprawnej wentylacji, izolacji termicznej ścian przed mostkami cieplnymi i unikania lokalizacji kotłowni w piwnicach narażonych na przesiąkanie wód gruntowych.

Skropliny z pompy ciepła będące naturalnym efektem przemiany fazowej czynnika roboczego w parownikach powietrznych muszą mieć zapewnione odprowadzenie. Woda kondensacyjna jest wolna od zanieczyszczeń chemicznych, lecz jej ilość potrafi zaskoczyć: przy mrozie na zewnątrz i intensywnej pracy jednostki wewnętrznej, jedna pompa typu powietrze-woda może generować kilkadziesiąt litrów dziennie. Odpływ kondensatu wymaga zatem kanalizacji grawitacyjnej z odpowiednim spadkiem minimum 2%, syfonu zapobiegającego cofaniu się nieprzyjemnych zapachów oraz izolacji przeciwwodnej w miejscu przejścia rury przez strop. Alternatywą jest zbiornik na skropliny o pojemności dopasowanej do wydajności urządzenia rozwiązanie stosowane w kotłowniach, gdzie odprowadzenie do kanalizacji jest technicznie utrudnione.

Przeczytaj również o Kotłownia na pellet ile m2

Izolacja termiczna ścian i sufitu kotłowni ma bezpośredni wpływ na utrzymanie parametrów klimatycznych. Współczynnik przenikania ciepła U dla przegród otaczających pomieszczenie powinien wynosić maksymalnie 0,5 W/(m²·K). Warunek ten spełniają typowe płyty z wełny mineralnej grubości 10-15 cm, pokryte folią aluminiową lub płytą karton-gips na nośnikach. Izolacja ta chroni nie tylko przed utratą ciepła generowanego przez sprężarkę, ale też przed przegrzewaniem latem, gdy promieniowanie słoneczne na dach potrafi podnieść temperaturę w zamkniętym pomieszczeniu do wartości niebezpiecznych dla elektroniki sterującej.

Ochrona przed przemarzaniem rur instalacyjnych biegnących przez kotłownię to osobny temat. Wszelkie przewody glikolowe i wodne poprowadzone przez pomieszczenie techniczne muszą być zaizolowane otuliną z pianki poliuretanowej lub kauczuku syntetycznego grubości minimum 25 mm. Pominięcie tego kroku skutkuje stratami ciepła na trasie między pompą a rozdzielaczem i to właśnie te kilka procent różnicy potrafi sprawić, że instalacja nagle nie osiąga projektowanej mocy przy temperaturach poniżej -15°C.

Podsumowując: utrzymuj temperaturę minimum 5°C (optymalnie 10°C), wilgotność poniżej 60%, zaizoluj przestrzeń do U ≤ 0,5 W/(m²·K) i zadbaj o drożny odpływ kondensatu. To trójkąt warunków, bez którego nawet najdroższa pompa ciepła będzie pracować poniżej swoich możliwości.

wymagania wentylacyjne i poziom hałasu

Wentylacja w kotłowni z pompą ciepła pełni funkcję, o której właściciele kotłów gazowych rzadko myślą nie chodzi tu bowiem o odprowadzenie spalin, lecz o odszranianie wymiennika, odprowadzenie ciepła od sprężarki i wymianę powietrza w pomieszczeniu, by czynnik chłodniczy nie osiągał temperatur krytycznych. System wentylacyjny musi zapewnić minimum czterech wymian powietrza na godzinę co w praktyce oznacza, że w kotłowni o powierzchni 8 m² i wysokości 2,5 m wentylator musi przepompować około 80 m³ powietrza na godzinę. To spora wartość, zwłaszcza zimą, gdy suche powietrze napływające z zewnątrz obniża wilgotność w pomieszczeniu, co z jednej strony chroni przed korozją, a z drugiej wymaga monitorowania stanu uszczelek.

Preferowane jest rozwiązanie z wentylacją mechaniczną rekuperatorem lub wentylatorem wyciągowym z regulacją obrotów ponieważ naturalna wentylacja grawitacyjna nie zawsze gwarantuje stabilny przepływ, zwłaszcza przy silnych wiatrach lub odwróconej konwekcji termicznej zimą. Centrale wentylacyjne z odzyskiem ciepła pozwalają dodatkowo wykorzystać energię zawartą w powietrzu wywiewanym, co w bilansie energetycznym całego budynku stanowi niebagatelny zysk. Przy projektowaniu kanałów wentylacyjnych unikaj ostrych kolan i redukcji średnicy opory aerodynamiczne obniżają wydajność i generują niepotrzebny hałas przepływającego powietrza.

Poziom hałasu generowanego przez pompę ciepła to aspekt, który potrafi zaważyć na wyborze lokalizacji kotłowni. Jednostki wewnętrzne, zwłaszcza te wyposażone w wentylator osiowy dla chłodzenia skraplacza, emitują dźwięki mieszczące się w paśmie 40-55 dB(A) w trybie nominalnym. Normy budowlane dla pomieszczeń mieszkalnych nakazują, by w pokojach przyległych do kotłowni poziom hałasu nie przekraczał 45 dB(A) w porze nocnej. JeśliTwoja pompa generuje więcej a niektóre modele przy pełnym obciążeniu osiągają 60 dB konieczne będzie zastosowanie obudowy wygłuszającej, podkładów antywibracyjnych pod jednostkę lub izolacji akustycznej ścianek działowych.

Wibracje przenoszone przez konstrukcję budynku bywają głośniejsze niż sam szum powietrza. Sprężarka tłokowa lub spiralna wytwarza drgania niskiej częstotliwości, które rozchodzą się przez stropy i ściany, generując uciążliwe buczenie w sypialniach nawet przy poziomie decybelowym pozornie akceptowalnym. Rozwiązaniem są podkładki antywibracyjne z elastomerów o twardości 60-70 Shore'a, montowane między ramą pompy a podłożem. W przypadku jednostek stojących na stropach między piętrami warto zainstalować też ekran akustyczny z płyt gipsowo-kartonowych wypełnionych wełną mineralną o grubości 100 mm takie przegrody tłumią częstotliwości, na których pracują spiralne sprężarki.

Dla inwestorów planujących kotłownię wbudowaną w bryłę domu jednorodzinnego rekomenduje się rozmieszczenie jednostki wewnętrznej pompy na parterze lub w piwnicy, z dala od sypialni na piętrze. Idealna jest lokalizacja w pobliżu ściany zewnętrznej z wylotem kanału wentylacyjnego wyprowadzonym ponad okapem dachu wtedy hałas z wentylatora nie cofa się do wnętrza, a swobodny wypływ strumienia powietrza gwarantuje wysoką wydajność wymiany.

Podsumowując: zapewnij minimum cztery wymiany powietrza na godzinę, stosuj wentylację mechaniczną zamiast grawitacyjnej, pilnuj poziomu hałasu na poziomie 45 dB(A) w pomieszczeniach przyległych i montuj podkładki antywibracyjne, by drgania nie rozchodziły się po całym budynku.

obciążenie podłogi oraz zasilanie elektryczne

Nośność podłoża w kotłowni z pompą ciepła to parametr, który bagatelizują nawet doświadczeni wykonawcy, a konsekwencje bywają dramatyczne od pękających wylewek, przez przekrzywione urządzenie, po wibracje przenoszone na ściany. Masa pompy ciepła, zwłaszcza w wersji monoblok wyposażonej w wewnętrzny zasobnik ciepła, może przekraczać 150-250 kg, co przy niewielkiej powierzchni stopy urządzenia przekłada się na obciążenie punktowe rzędu 150-200 kg/m². Nie każdy strop gotowy jest na takie warunki, zwłaszcza gdy mówimy o piętrze nad pomieszczeniem mieszkalnym, gdzie wylewka anhydrytowa grubości 5 cm wytrzymuje zaledwie 60-80 kg/m².

Przed montażem pompy konieczne jest sprawdzenie nośności stropu w dokumentacji technicznej budynku lub przeprowadzenie ekspertyzy przez konstruktora. W nowych inwestycjach projektowych kotłownię lokuje się na przyziemiu lub na stropie nad pomieszczeniem nieprzeznaczonym na stały pobyt ludzi. W starym budownictwie, gdzie stropy ceramiczne lub drewniane belkowe mają ograniczoną sztywność, konieczne bywa wzmocnienie konstrukcji najczęściej poprzez wykonanie podmurówki z betonu zbrojonego lub stalową ramą dystrybuującą obciążenie na większą powierzchnię.

Zasilanie elektryczne pompy ciepła to osobny temat wymagający precyzyjnego podejścia. Urządzenia te pobierają od 3 do 10 kW mocy elektrycznej w trybie grzewczym, a szczytowe prądy rozruchowe sprężarki potrafią wielokrotnie przekraczać wartości nominalne. Normy PN-EN 60204 nakazują wykonanie dedykowanej linii zasilającej o przekroju żył dostosowanym do obciążalności przewodów najczęściej stosuje się przewody 5×2,5 mm² dla instalacji jednofazowej (do 5 kW) lub 5×4 mm² dla trójfazowej (powyżej 5 kW). Zabezpieczenie różnicowo-prądowe typu A (300 mA dla ochrony przeciwpożarowej) oraz wyłącznik nadprądowy dobrany do obciążalności przewodu to absolutne minimum pominięcie któregokolwiek z tych elementów oznacza ryzyko przegrzania instalacji i pożaru.

Rozdzielnica zasilająca pompę ciepła powinna być wyposażona w wyłącznik główny umożliwiający szybkie odłączenie urządzenia w sytuacji awaryjnej, a sama linia nie może być obciążona dodatkowymi odbiornikami kuchenka indukcyjna czy bojler podłączony do tego samego obwodu to prosta droga do przeciążenia i wybicia bezpieczników w najmniej oczekiwanym momencie. W domach z inteligentnym zarządzaniem energią warto zainwestować w system zarządzania obciążeniem (managment energii), który automatycznie zmniejsza pobór pompy, gdy jednocześnie pracuje piekarnik lub klimatyzator pozwala to uniknąć kosztownych modernizacji instalacji.

Ważnym aspektem jest jakość energii dostarczanej do pompy. Wahania napięcia w sieci, typowe dla obszarów podmiejskich i wiejskich, mogą powodować niestabilną pracę inwertera i błędy w module sterującym. Stosowanie reduktorów napięcia lub filtrów sieciowych THD (Total Harmonic Distortion poniżej 5%) zwiększa żywotność elektroniki sterującej i minimalizuje ryzyko kosztownych awarii. Dla pomp z modulacją mocy częstotliwościowa stabilność napięcia jest kluczowa nawet niewielkie odchylenia od wartości nominalnej 230 V / 400 V potrafią zaburzyć pracę silnika wentylatora.

Odpływ kondensatu choć omówiony wcześniej w kontekście wilgotności ma też aspekt elektryczny. Woda skraplająca się na wymienniku spływa po tackach ociekowych do kanalizacji; jeśli rura odpływowa nie jest prawidłowo zaizolowana i przebiega w pobliżu przewodów elektrycznych lub rozdzielnicy, ryzyko zwarcia jest realne. Stosuj rury PVC z kielichowymi połączeniami, uszczelnione silikonem, poprowadzone z dala od tras kablowych. Syfon w odpływie zapobiega cofaniu się gazów kanalizacyjnych i utrzymuje stały poziom wody w rurze odpływowej, co eliminuje ryzyko przedostania się nieprzyjemnych zapachów do kotłowni.

Podsumowując: sprawdź nośność stropu (minimum 150-200 kg/m²), zamontuj pompę na wzmocnionym podłożu, zapewnij dedykowaną linię elektryczną 230 V / 400 V z kompletnym zabezpieczeniem różnicowo-prądowym i nadprądowym oraz prowadź odpływ kondensatu z dala od instalacji elektrycznej. Te warunki to fundament bezawaryjnej pracy całego systemu.
