Na jakiej wysokości gniazdka w kotłowni? Przepisy 2026, które musisz znać

Wysokość montażu gniazdek w kotłowni to nie kwestia gustu wykonawcy, lecz twardy wymóg normatywny, którego zignorowanie kończy się odmową odbioru lub, co gorsza, tragicznym wypadkiem porażeniowym. Według danych Urzędu Dozoru Technicznego rocznie w Polsce rejestruje się kilkaset zdarzeń związanych z porażeniem prądem w budynkach mieszkalnych, a znaczna część wynika z samowolki przy układaniu instalacji w pomieszczeniach o podwyższonym ryzyku. Kotłownia do takich właśnie należy, wilgoć, bliskość źródeł ciepła, metalowe rury tworzące dodatkowe ścieżki prądowe i zmienne temperatury wymagają projektu opartego o konkretne przepisy, a nie intuicję elektryka z ogłoszenia.

• Wymagane stopnie IP i strefy bezpieczeństwa w kotłowni
• Na jakiej wysokości gniazdka w kotłowni przepisy wskazują konkretne wartości
• Minimalne odległości gniazdek od pieca, kotła i rur
• Rodzaje gniazdek i ich oznaczenia w kontekście kotłowni
• Zabezpieczenia obwodów elektrycznych w kotłowni
• Najczęstsze błędy przy montażu gniazdek w kotłowni
• Checklist odbioru instalacji w kotłowni
• Procedura montażu krok po kroku
• Kiedy normy mówią NIE
• Praktyczne wnioski dla inwestora i wykonawcy

Wymagane stopnie IP i strefy bezpieczeństwa w kotłowni

Kotłownia, w której stoi kocioł na gaz, olej lub paliwo stałe, nie jest łazienką, ale wymogi ochrony przed wilgocią i bryzgami wody są tu realne i wynikają z normy PN-EN 60364-7-701:2021. To nowa wersja, która zastąpiła wycofaną PN-IEC 60364-7-701:2008 i zmieniła podejście do podziału na strefy w pomieszczeniach mokrych.

W praktyce kotłownię traktuje się jak pomieszczenie o podwyższonej wilgotności, gdzie minimalny stopień ochrony gniazdka to IP44. Oznacza to ochronę przed bryzgami wody z dowolnego kierunku oraz przed ciałami stałymi większymi niż 1 mm. Gdy kocioł stoi w narożniku, a w pomieszczeniu biegnie instalacja wodna lub kondensuje się para, IP20 nie wystarczy, woda dostanie się do mechanizmu gniazda i spowoduje zwarcie lub porażenie.

Stopień IP składa się z dwóch cyfr. Pierwsza określa ochronę przed ciałami stałymi (0-6), druga przed wodą (0-9). Dla kotłowni rozsądne minimum to IP44, a w miejscach bezpośrednio narażonych na kontakt z wodą, na przykład nad zlewem czy w pobliżu zaworu, warto sięgnąć po IP55. Piątka w pierwszej pozycji oznacza częściową ochronę przed pyłem, piątka w drugiej, ochronę przed strumieniem wody.

W kotłowni z kotłem gazowym zamkniętej (turbo) ryzyko zalania jest niższe niż w łazience, ale skropliny z przewodów spalinowych, mycie podłogi czy awaria zaworu wodnego wciąż stanowią realne zagrożenie. Dlatego wymóg IP44 traktowany jest jako bezwzględne minimum, a nie zalecenie.

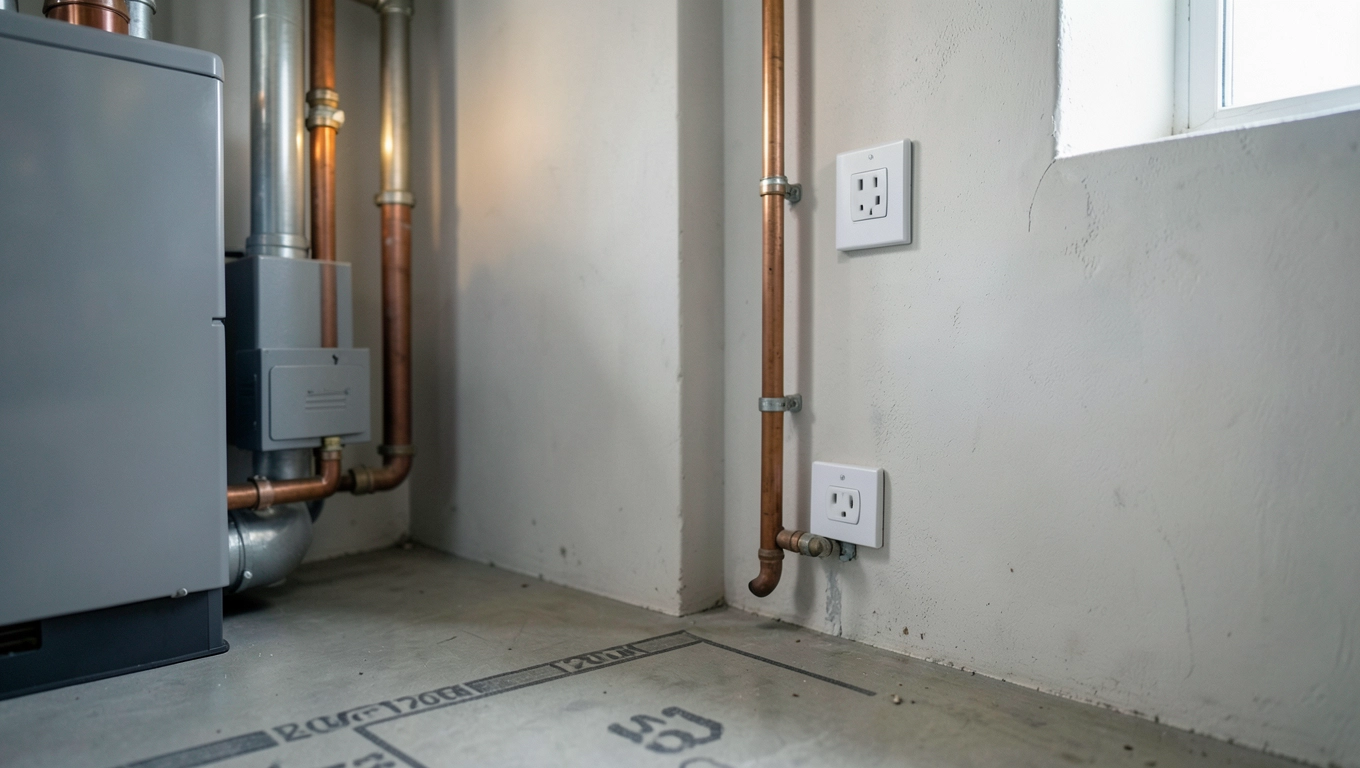

Na jakiej wysokości gniazdka w kotłowni przepisy wskazują konkretne wartości

Przepisy nie podają jednej sztywnej wartości w centymetrach dla całej kotłowni, wyznaczają natomiast granice wynikające z bezpieczeństwa użytkowania i dostępności. Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z nowelizacjami z 2022 i 2023 roku) wymaga, by instalacja elektryczna była wykonana zgodnie z Polskimi Normami. Te z kolei odsyłają do zasad ergonomii i ochrony przeciwporażeniowej.

Standardowa wysokość montażu gniazdek w kotłowni to 110-120 cm od podłogi. To wyższa wartość niż w salonie (30 cm) czy sypialni (30 cm) i wynika z kilku powodów jednocześnie. Po pierwsze, kocioł i otaczające go rury zajmują dolną strefę pomieszczenia, więc gniazdo na poziomie 110 cm pozostaje zawsze dostępne bez konieczności schylania się w ciasnej przestrzeni. Po drugie, taka wysokość zabezpiecza gniazdo przed zalaniem w przypadku niewielkiego wycieku wody na podłogę. Po trzecie, zasięg ręki osoby dorosłej sięgającej do gniazda nie wymaga napinania kabli urządzeń.

Gdy gniazdko służy wyłącznie do podłączenia kotła wiszącego, optymalnie montuje się je na wysokości 120 cm, czyli mniej więcej na poziomie dolnej krawędzi urządzenia lub tuż obok niego. Ułatwia to serwis i ewentualne odłączenie bez demontażu kotła. W przypadku kotłów stojących gniazdo powinno znajdować się powyżej poziomu obudowy, najczęściej 110-130 cm, tak by wtyczka nie była narażona na przypadkowe szarpnięcie.

Wysokość 110-120 cm spełnia też wymogi dostępności dla osób poruszających się na wózku inwalidzkim, gdzie norma wskazuje zakres 80-120 cm. Dla kotłowni wybór tego przedziału to rozsądny kompromis między ergonomią a ochroną przed wilgocią.

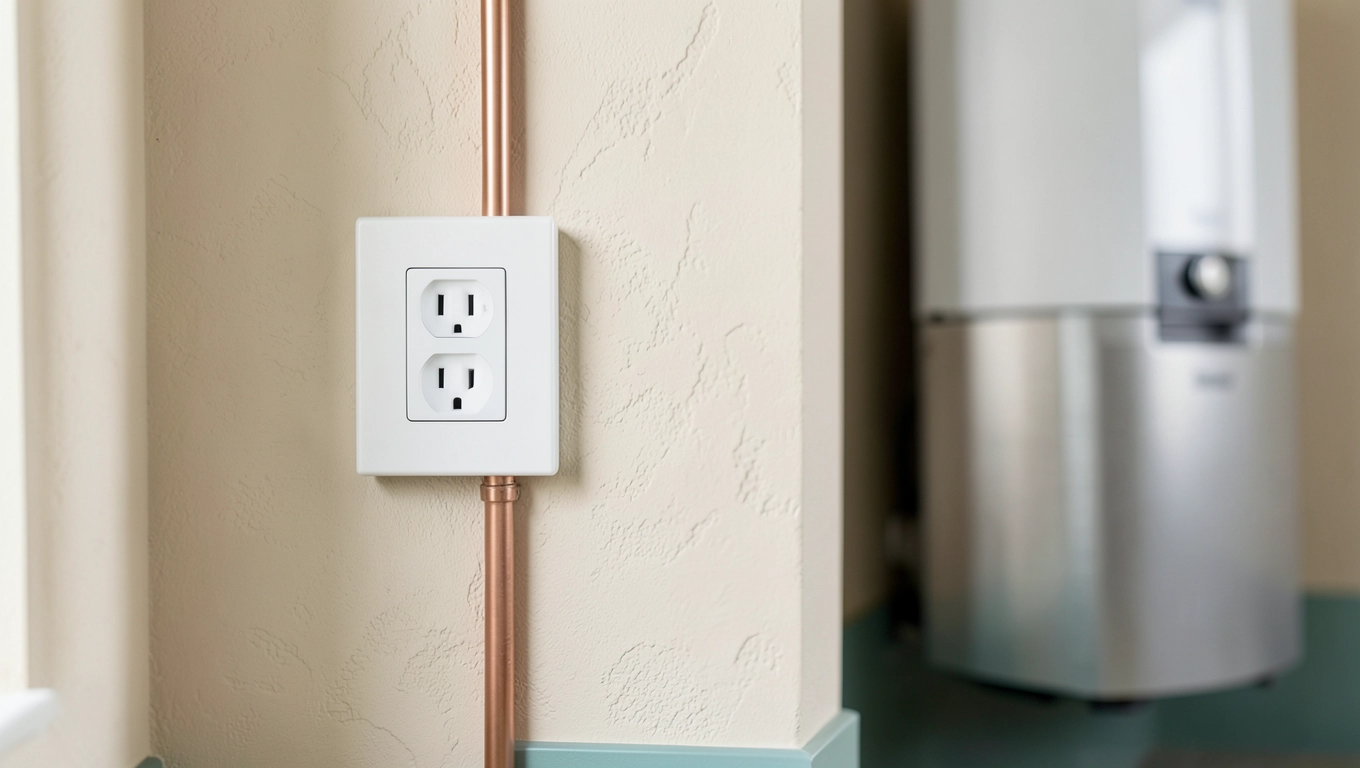

Minimalne odległości gniazdek od pieca, kotła i rur

Sama wysokość to nie wszystko. Równie istotne są odległości poziome od źródeł ciepła, rur i elementów metalowych. Choć przepisy nie podają jednej tabeli odległości w centymetrach dla kotłowni, kompendium wiedzy stanowi norma PN-EN 60364 oraz wytyczne producentów kotłów, które są spójne z przepisami przeciwpożarowymi.

Przewód zasilający kocioł nagrzewa się wraz z obudową, a jego izolacja ma określoną klasę termiczną. Stałe gniazdo elektryczne powinno znajdować się co najmniej 30 cm od krawędzi obudowy kotła w poziomie. To dystans, w którym temperatura ściany spada do bezpiecznych wartości i nie degraduje tworzywa gniazda. Przy kotłach na paliwo stałe, gdzie obudowa może osiągać ponad 60°C, ten margines rozszerza się do 50 cm.

Rury metalowe, zwłaszcza instalacji centralnego ogrzewania i wody użytkowej, w razie awarii mogą znaleźć się pod napięciem. Dlatego gniazdo powinno być od nich odsunięte na tyle, by ewentualna wilgoć skondensowana na rurze nie ściekała bezpośrednio na gniazdo. W praktyce stosuje się margines 15-20 cm, co chroni też przed przypadkowym uderzeniem podczas pracy z narzędziami.

Odległość od zaworu gazowego to osobna kwestia. Normy branżowe i zalecenia zakładów gazowniczych wymagają, by gniazdo elektryczne nie znajdowało się bliżej niż 30 cm od kurka gazowego. Chodzi o to, by iskrzenie przy wtykaniu wtyczki nie nastąpiło w bezpośrednim sąsiedztwie ewentualnego wycieku gazu. W małych kotłowniach, gdzie każdy centymetr ma znaczenie, warto rozważyć przeniesienie gniazda na ścianę przeciwległą.

Przewody elektryczne biegnące w kotłowni nie mogą krzyżować się z przewodami spalinowymi ani dotykać rur gorących. Trasy prowadzi się w odległości minimum 10 cm od rur ciepłej wody i grzewczych, a przy skrzyżowaniu stosuje się przekładkę termiczną. To nie tylko wymóg bezpieczeństwa, ale i ochrona izolacji kabla przed przyspieszonym starzeniem.

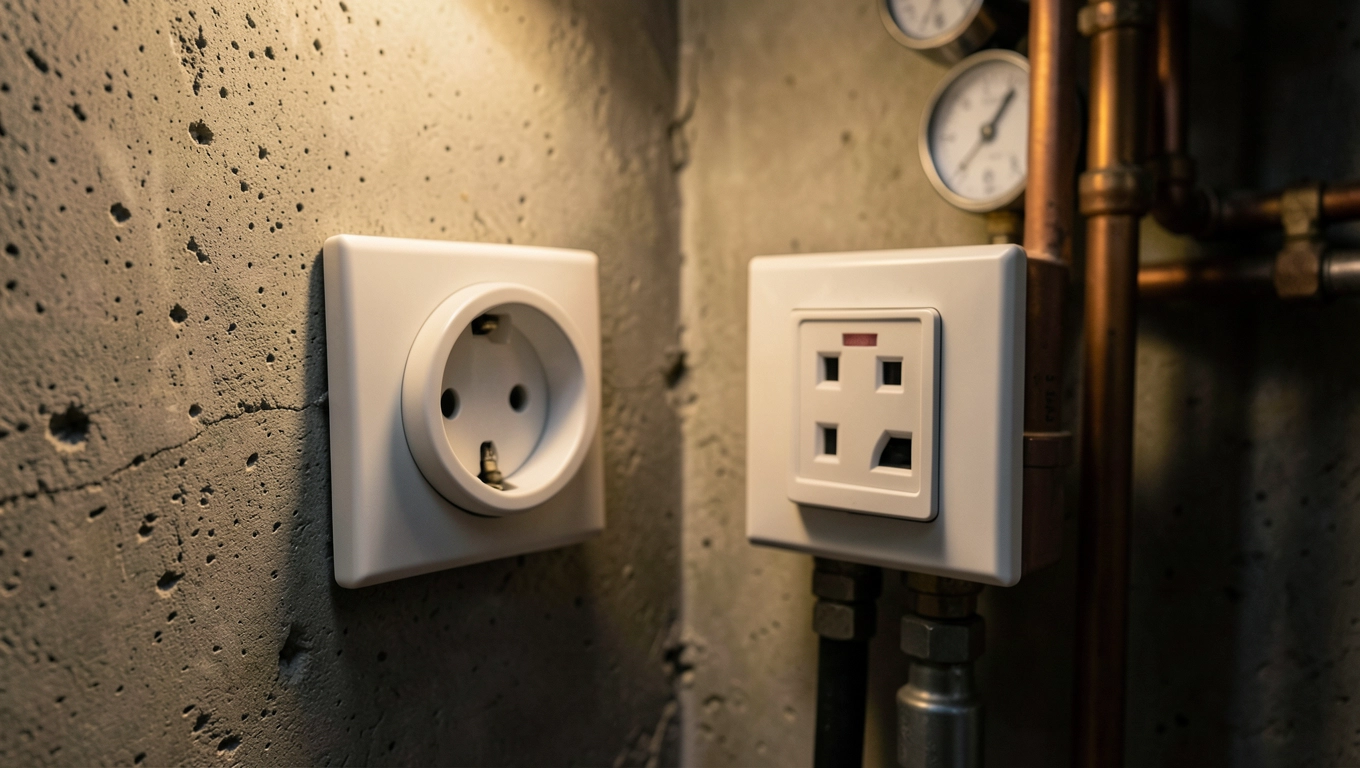

Rodzaje gniazdek i ich oznaczenia w kontekście kotłowni

Gniazdko w kotłowni musi mieć bolec ochronny lub być typu SCHUKO, a najlepiej hybrydowe obsługujące oba standardy. Oznaczenie typu E (bolec, polski/francuski) i typu F (SCHUKO, niemiecki) wynika z normy PN-IEC 60083. W praktyce w Polsce stosuje się oba warianty, a nowe gniazda typu E/F przyjmują zarówno wtyczki z bolcem, jak i płaskimi stykami bocznymi.

Kolor przewodu ochronnego PE to żółto-zielony, nie wolno go mylić z przewodem fazowym L (czarny, brązowy lub szary) ani neutralnym N (niebieski). Ciągłość PE sprawdza się miernikiem, a przerwa w tym przewodzie to bezpośrednie zagrożenie porażeniowe. Każde gniazdo w kotłowni, które ma współpracować z urządzeniem klasy I (kotły starszej generacji, pompy), musi mieć sprawny obwód ochronny.

Gdy kocioł ma wtyczkę z bolcem, a gniazdo jest typu SCHUKO, lepiej wymienić gniazdo niż stosować przejściówki. Przejściówki nie zapewniają pewnego styku ochronnego i są przyczyną iskrzenia pod obciążeniem.

Zabezpieczenia obwodów elektrycznych w kotłowni

Każde gniazdo w kotłowni musi być chronione wyłącznikiem różnicowoprądowym (RCD) o prądzie zadziałania 30 mA. To wymóg bezwzględny wynikający z normy PN-HD 60364 oraz Warunków Technicznych. RCD o czułości 30 mA chroni życie ludzkie, bo już prąd 30 mA przepływający przez ciało przez sekundę może spowodować migotanie komór serca.

W praktyce montuje się jeden RCD na grupę gniazd w kotłowni lub RCD w rozdzielni głównej dla całego obwodu. Czułość 30 mA jest tu kompromisem, wystarczająco niska, by chronić człowieka, wystarczająco wysoka, by uniknąć fałszywych wyzwoleń przy rozruchu pomp i wentylatorów. Dla obwodów o większym ryzyku (basen, pralka w łazience) stosuje się RCD 10 mA.

Dobór wyłącznika nadprądowego zależy od przekroju przewodu. Standardowy obwód gniazd 230 V wykonany przewodem 3x2,5 mm² Cu zabezpiecza się wyłącznikiem B16. Dla obwodu oświetleniowego (3x1,5 mm²) stosuje się B10. Charakterystyka B oznacza szybkie zadziałanie przy zwarciu i akceptację krótkotrwałych przeciążeń rozruchowych.

Kocioł najlepiej zasilać z wydzielonego obwodu z osobnym zabezpieczeniem. Dzięki temu awaria w innym obwodzie (zwarcie, przeciążenie) nie wyłącza ogrzewania w środku zimy. Rozruch palnika i pompy generują krótkotrwałe skoki prądu, które wyłącznik B16 toleruje bez wyzwalania.

Najczęstsze błędy przy montażu gniazdek w kotłowni

Błędy w kotłowniach powtarzają się z zadziwiającą regularnością, niezależnie od regionu Polski. Wynikają z pośpiechu, braku wiedzy o normach lub ślepego kopiowania schematów z internetu, które nie uwzględniają lokalnych warunków.

Montaż gniazda IP20 w kotłowni to pierwszy grzech główny. Drugi to brak RCD 30 mA, trzeci, lokalizacja gniazda tuż obok rury wodnej, z której po kilku latach skapuje woda na styki. Czwarty, prowadzenie przewodu ochronnego PE razem z fazowym w jednym wiązaniu bez przerw, co w razie uszkodzenia izolacji tworzy pętlę zwarciową obejmującą całą kotłownię.

• Gniazdo IP20 zamiast IP44, bo było tańsze i ładniejsze.
• Brak RCD lub RCD 300 mA (za niska czułość dla ochrony ludzi).
• Zamontowanie gniazda bezpośrednio pod kotłem, skąd kapie kondensat.
• Podłączenie kotła do gniazda ogólnego zamiast wydzielonego obwodu.
• Użycie gniazda natynkowego bez uszczelki w pomieszczeniu mokrym.
• Pomylenie przewodu PE z N podczas podłączania.
• Brak ciągłości PE zmierzonej po montażu.
• Gniazdo zasłonięte rurą lub elementem kotła, do którego nie da się włożyć wtyczki.
• Wysokość montażu poniżej 80 cm, narażona na uszkodzenie mechaniczne.
• Brak dokumentacji powykonawczej i schematu rozdzielni.

Ciągłość przewodu ochronnego PE mierzy się miernikiem impedancji pętli zwarcia. Pomiar polega na wstrzyknięciu prądu pomiarowego między przewód fazowy a ochronny i odczytaniu rezystancji. Wartość nie powinna przekraczać 0,5 Ω dla instalacji z RCD 30 mA. Wyższy wynik oznacza, że w razie uszkodzenia izolacji RCD nie zadziała wystarczająco szybko.

Checklist odbioru instalacji w kotłowni

Profesjonalny odbiór instalacji elektrycznej w kotłowni składa się z kilku pomiarów i oględzin. Poniższa lista pozwala zweryfikować, czy wykonawca zrobił robotę zgodnie z normą, czy tylko udawał.

• Wizualna kontrola stopnia ochrony IP gniazd (minimum IP44).
• Sprawdzenie obecności RCD 30 mA w rozdzielni dla obwodu kotłowni.
• Pomiar ciągłości przewodu PE miernikiem (wynik poniżej 0,5 Ω).
• Pomiar impedancji pętli zwarcia (wynik poniżej wartości katalogowej).
• Test wyzwalacza RCD przyciskiem TEST oraz miernikiem (czas zadziałania poniżej 30 ms przy 30 mA).
• Pomiar rezystancji izolacji przewodów (minimum 0,5 MΩ).
• Sprawdzenie wysokości montażu gniazd (110-120 cm dla kotłowni).
• Kontrola odległości od kotła, rur i zaworu gazowego (minimum 30 cm).
• Weryfikacja oznaczeń przewodów (PE żółto-zielony, N niebieski, L brązowy/czarny).
• Sprawdzenie obecności schematu rozdzielni i dokumentacji powykonawczej.

Test RCD przyciskiem to jedynie sprawdzenie mechanizmu wyzwalającego, nie jego czułości. Miernik różnicowoprądowy podaje dokładny czas zadziałania przy przepływie 30 mA. Norma dopuszcza czas do 300 ms, ale w praktyce dobre RCD reaguje w 20-40 ms.

Procedura montażu krok po kroku

Sam montaż gniazda w kotłowni nie różni się technicznie od montażu w innych pomieszczeniach, ale kolejność czynności ma znaczenie. Najpierw trasę kabla wyznacza się na ścianie, omijając rury i elementy narażone na wilgoć. Następnie mocuje się puszkę instalacyjną odpowiednią dla danego stopnia IP, w wariancie natynkowym uszczelnioną, w podtynowym z uszczelką i osłoną.

Kabel łączący gniazdo z rozdzielnią powinien mieć przekrój dostosowany do obciążenia. Dla typowego obwodu gniazd stosuje się YDYp 3x2,5 mm² (płaski, miedziany, z żyłą ochronną). W środowisku wilgotnym lepiej sprawdza się YDYżo 3x2,5 mm² w wersji żożonej, bardziej odpornej na uszkodzenia mechaniczne. Kabel prowadzi się w korytkach lub rurkach ochronnych, nigdy bezpośrednio po ścianie.

Połączenia w gnieździe wykonuje się zgodnie z oznaczeniami, PE do zacisku ochronnego (oznaczonego ⏚ lub PE), N do zacisku neutralnego (oznaczonego N), L do zacisku fazowego (oznaczonego L). Moment dokręcenia zacisków nie powinien przekraczać wartości podanej przez producenta, zwykle 0,8 Nm. Zbyt mocne dokręcenie niszczy gwint, zbyt luźne powoduje grzanie się styku.

Po podłączeniu gniazdo mocuje się w puszce, zakłada ramkę z uszczelką i sprawdza szczelność. Ostatnim krokiem jest oznaczenie obwodu w rozdzielni i wpisanie go do schematu. Dokumentacja powykonawcza jest obowiązkowa, bez niej odbiór budynku nie dojdzie do skutku.

Kiedy normy mówią NIE

Są sytuacje, w których gniazdko w kotłowni po prostu nie powinno się znaleźć, nawet jeśli technicznie można je zamontować. Pierwsza to bezpośrednie sąsiedztwo komina dymowego, w przypadku pożaru sadzy gniazdo i przewody ulegają zniszczeniu, a iskrzenie może wzniecić ogień. Druga to strefa bezpośrednio nad kotłem, gdzie temperatura przekracza 60°C i degraduje tworzywo. Trzecia to miejsca, w których gniazdo kolidowałoby z otwieraniem drzwiczek paleniskowych lub klapy rewizyjnej.

Nie montuje się też gniazd w kotłowni, która jest jednocześnie składem materiałów łatwopalnych. Gdy obok kotła stoi sterta papieru, drewna opałowego czy rozpuszczalników, każde dodatkowe urządzenie elektryczne to potencjalne źródło zapłonu. Takie pomieszczenia powinny być reorganizowane przed podłączeniem instalacji.

Zabronione jest też prowadzenie instalacji elektrycznej w kotłowni z kotłem na gaz w wersji otwartej komory spalania bez dodatkowej wentylacji nawiewnej. Brak dopływu świeżego powietrza powoduje, że kocioł pobiera tlen z pomieszczenia, a iskrzenie w gnieździe w atmosferze zubożonej w tlen może prowadzić do niepełnego spalania i powstawania tlenku węgla.

Praktyczne wnioski dla inwestora i wykonawcy

Projekt instalacji w kotłowni powstaje przed ułożeniem pierwszego kabla. Chodzi nie tylko o rozmieszczenie gniazd, ale o zaplanowanie obwodów wydzielonych dla kotła, pompy i oświetlenia. Każdy obwód dostaje własne zabezpieczenie w rozdzielni, a całość jest zabezpieczona RCD 30 mA.

Wysokość montażu 110-120 cm to kompromis między ergonomią serwisu a ochroną przed wilgocią. Stopień IP44 to absolutne minimum. Odległość od kotła 30 cm w poziomie, od rur 15 cm, od zaworu gazowego 30 cm. Te liczby wynikają z fizyki zjawisk, temperatury, iskrzenia, kondensacji, nie z arbitralnych decyzji normotwórców.

Inwestor, który zleca instalację elektryczną w kotłowni, powinien na końcu otrzymać protokół pomiarowy, schemat rozdzielni i oświadczenie wykonawcy o zgodności z normami. Bez tych dokumentów odbiór budynku nie dojdzie do skutku, a ubezpieczyciel może odmówić ochrony polisy. Warto egzekwować dokumentację równie stanowczo jak samą jakość montażu.

Źródła i akty prawne:

• PN-EN 60364-7-701:2021, Instalacje elektryczne niskiego napięcia. Część 7-701: Pomieszczenia wyposażone w wannę lub prysznic.
• PN-HD 60364, wymagania ogólne dla instalacji elektrycznych niskiego napięcia.
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm., nowelizacje 2022/2023).
• PN-IEC 60083, Wtyczki i gniazda wtyczkowe do użytku domowego i ogólnego.
• Dane statystyczne wypadków porażeniowych, Urząd Dozoru Technicznego (udt.gov.pl).
• Polski Komitet Normalizacyjny, pkn.pl (katalog norm).
