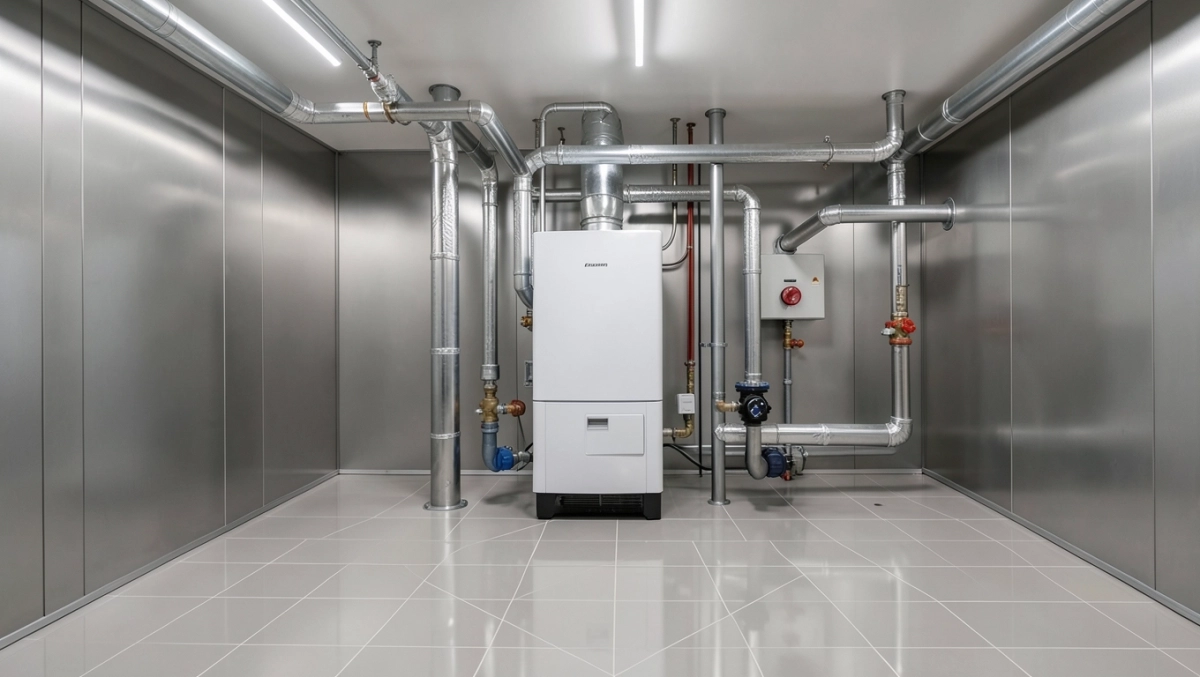

Projekt kotłowni krok po kroku: przewodnik dla domu

Stara kotłownia w piwnicy, pełna sadzy i rur, które syczały jak węża? Zapomnij o tym obrazie - dziś projektujesz serce domu, które grzeje wodę i powietrze bezawaryjnie, oszczędzając energię i nerwy. Pokażę ci, jak ogarnąć to krok po kroku: od prawnych ram, przez wentylację i wyposażenie, po schematy podłączeń pomp obiegowych, naczyń wzbiorczych i pomp ciepła. Zamiast chaotycznego remontu dostaniesz plan, który sprawi, że twoja instalacja będzie bezpieczna, wydajna i gotowa na lata.

• Wymagania prawne w projekcie kotłowni
• Wentylacja w projekcie kotłowni
• Wyposażenie projektu kotłowni
• Pompa obiegowa w projekcie kotłowni
• Naczynie wzbiorcze w projekcie kotłowni
• Schematy podłączeń w projekcie kotłowni
• Pompa ciepła w projekcie kotłowni
• Pytania i odpowiedzi o projekt kotłowni

Wymagania prawne w projekcie kotłowni

Kotłownia musi spełniać warunki techniczne z Rozporządzenia Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych budynków (§ 132-140), inaczej urząd odmówi odbioru. Dla kotłów gazowych o mocy do 30 kW wystarczy pomieszczenie o powierzchni minimum 6 m² z oknem oświetlającym i wentylacją grawitacyjną. Paliwa stałe wymagają co najmniej 24 m², drzwi o szerokości 80 cm i podłogi niepalne. Ignorowanie tych zasad grozi karami lub awariami, które kosztują tysiące. Zawsze sprawdzaj lokalne warunki zabudowy, bo w niektórych gminach dochodzą wymogi ekologiczne.

Norma PN-EN 12828 reguluje instalacje wodne grzewcze, nakazując obliczenie zapotrzebowania na ciepło budynku przed wyborem kotła. Projektant musi uwzględnić ciśnienie robocze systemu, zwykle 1,5 bara, i zabezpieczenia jak zawory bezpieczeństwa. Dla kotłowni w bryle budynku drzwi otwierają się na zewnątrz, a ściany ogniotrwałe dzielą ją od reszty domu. Te detale zapobiegają rozprzestrzenianiu ognia. W 2024 r. zaostrzono kary za nielegalne kotłownie na węgiel w strefach anty-smogowych.

Minimalne wymiary i odległości

Zobacz także: Projekt kotłowni cena – od 350 zł (2025)

• Odległość kotła od ściany: min. 0,7 m (gaz), 1 m (stałe).
• Wysokość pomieszczenia: co najmniej 2,2 m.
• Przewód kominowy: dedykowany, z izolacją termiczną.
• Zabronione: lokalizacja nad sypialniami czy kuchniami.

Te wymagania to podstawa projektu - bez nich instalacja ciepła nie przejdzie kontroli. Architekt lub instalator z uprawnieniami sporządza rysunki zgodne z normami, co daje pewność prawną.

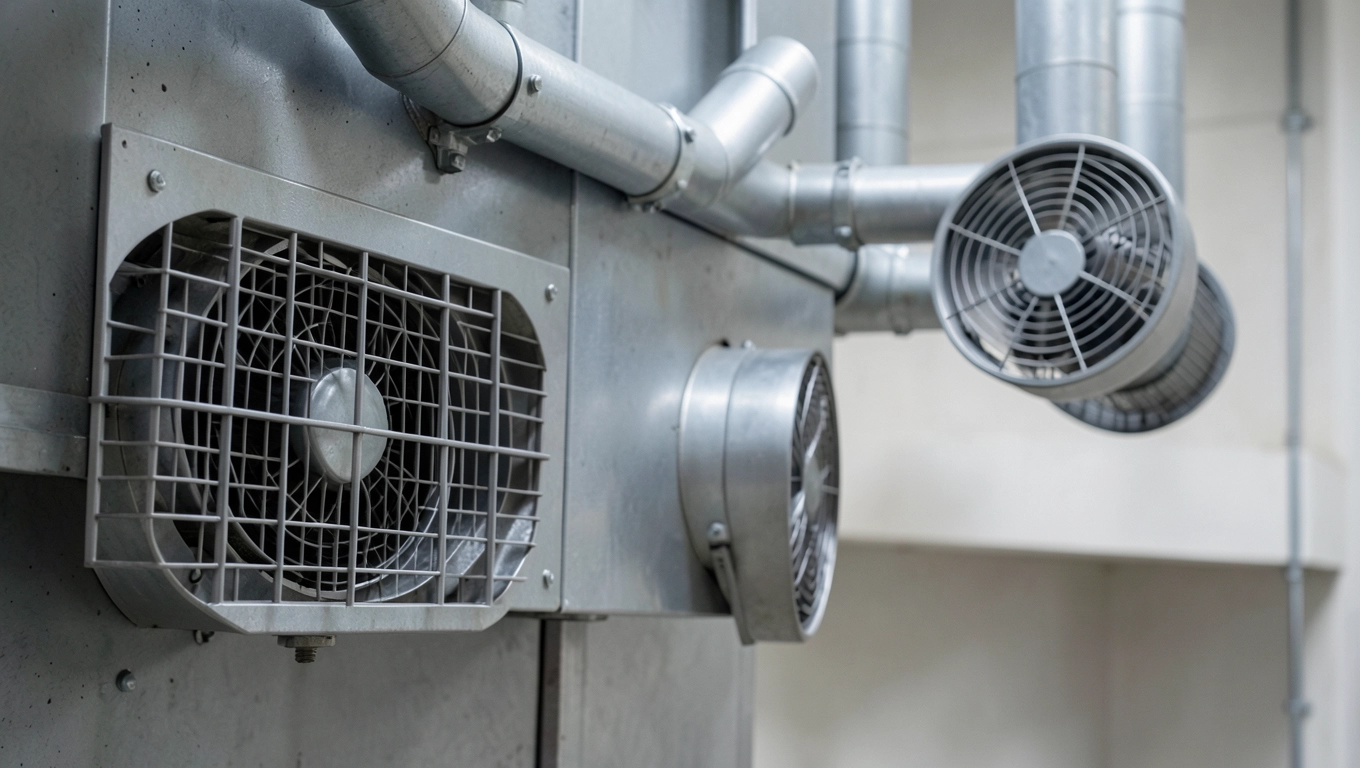

Wentylacja w projekcie kotłowni

Wentylacja to tlen dla kotłowni - bez niej spalanie generuje tlenek węgla, a wilgoć niszczy elementy. Norma PN-K-01702 wymaga nawiewu pod kocioł o powierzchni 200 cm² i wyciągu 140 cm² na każde 3,5 m³ pomieszczenia. Dla gazowych kotłów z zamkniętą komorą spalania stosuj wentylację mechaniczna z rekuperacją, oszczędzając 30% energii. Brak dopływu powietrza powoduje cofki spalin, co zagraża rodzinie. Zawsze montuj anemostat z regulacją i kratki nierdzewne.

W kotłowniach na paliwa stałe wentylacja grawitacyjna musi mieć komin wentylacyjny o przekroju min. 0,28 x 0,28 m. Pod kocioł kieruj nawiew z zewnątrz przez otwór w podłodze lub ścianie dolnej. Czujniki CO i dymu z alarmem to obowiązkowy dodatek, zgodny z PN-EN 50291. Wilgotność powyżej 70% prowadzi do korozji, więc dodaj osuszacz powietrza. Prawidłowa wentylacja przedłuża żywotność kotła o lata.

Zobacz także: Darmowy Program do Projektowania Kotłowni

Typy wentylacji w praktyce

• Grawitacyjna: dla małych kotłowni, darmowa, ale zależna od pogody.
• Mechaniczna: z wentylatorem, stabilna, idealna do pomp ciepła.
• Hybrydowa: przełącza się automatycznie, oszczędna w kosztach.

Projekt wentylacji rysuj z kierunkiem przepływu powietrza, zaznaczając straty ciśnienia. To klucz do bezpiecznej pracy systemu ogrzewania.

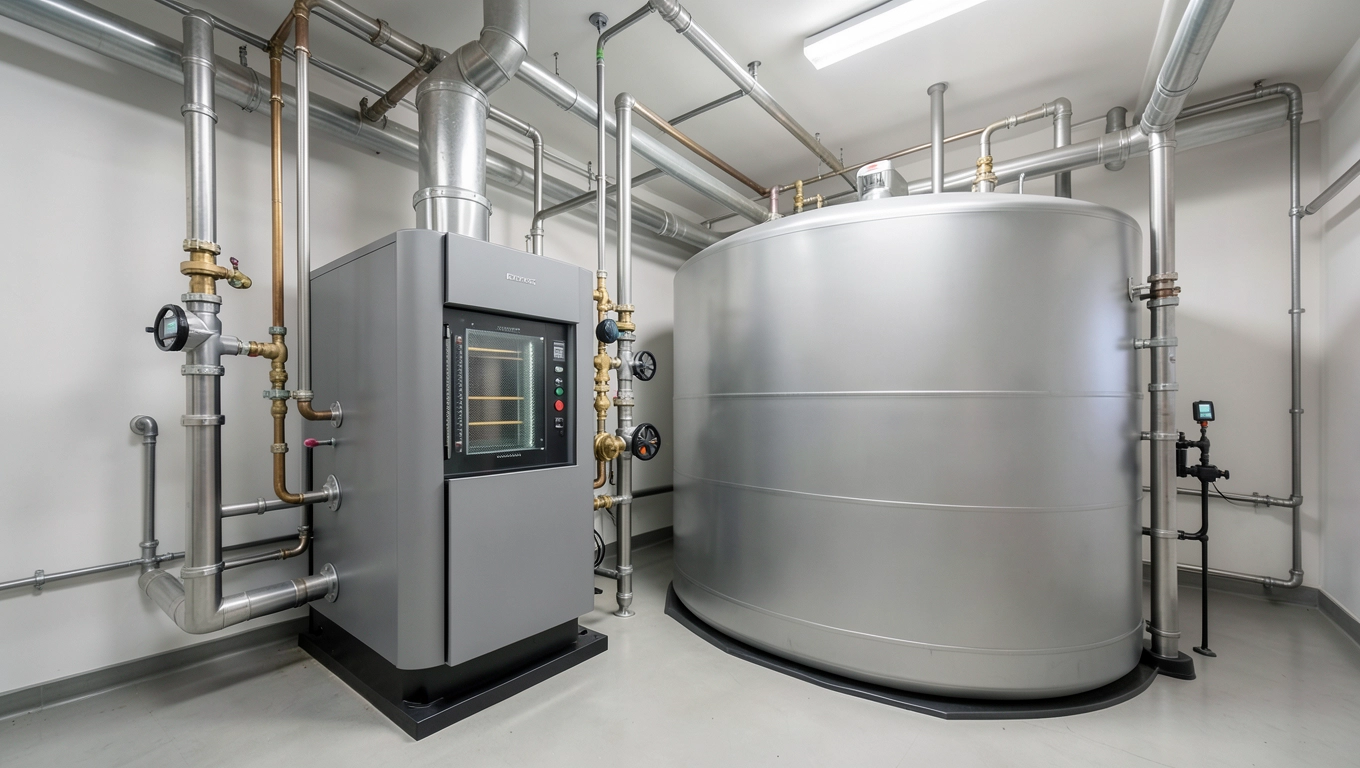

Wyposażenie projektu kotłowni

Wyposażenie kotłowni zaczyna się od kotła - kondensacyjny gazowy o sprawności 109% zastępuje stare piece węglowe, redukując emisję CO2 o 70%. Wybierz model z buforem ciepła na 500-1000 l, stabilizującym temperaturę w instalacji. Armatura jak zawory kulowe, filtry magnetyczne i separator powietrza chronią przed zanieczyszczeniami. Grupę bezpieczeństwa z zaworem 3-barowym montuj na zasilaniu. Te elementy czynią system cichym i trwałym.

Zobacz także: Projekt kotłowni z pompą ciepła: wymagania i wymiary

Dla paliw stałych kocioł retortowy z podajnikiem automatycznym minimalizuje obsługę do raz na tydzień. Dodaj zasobnik na pelet lub węgiel, z wagą elektroniczną dla precyzji. Elektroda jonizacyjna i sterownik z Wi-Fi integrują się z appką, monitorując pracę zdalnie. Oświetlenie LED i gniazda IP44 zabezpiecz przed wilgocią. Koszt wyposażenia zwraca się w 5-7 lat dzięki oszczędnościom.

Porównanie kotłów

Planując wyposażenie, oblicz zapotrzebowanie energetyczne budynku - to podstawa wyboru. Zawsze przewidź miejsce na serwisowanie urządzeń.

Integracja z systemem smart home pozwala na harmonogramy pracy, oszczędzając do 20% energii. Wyposażenie to inwestycja w komfort codzienny.

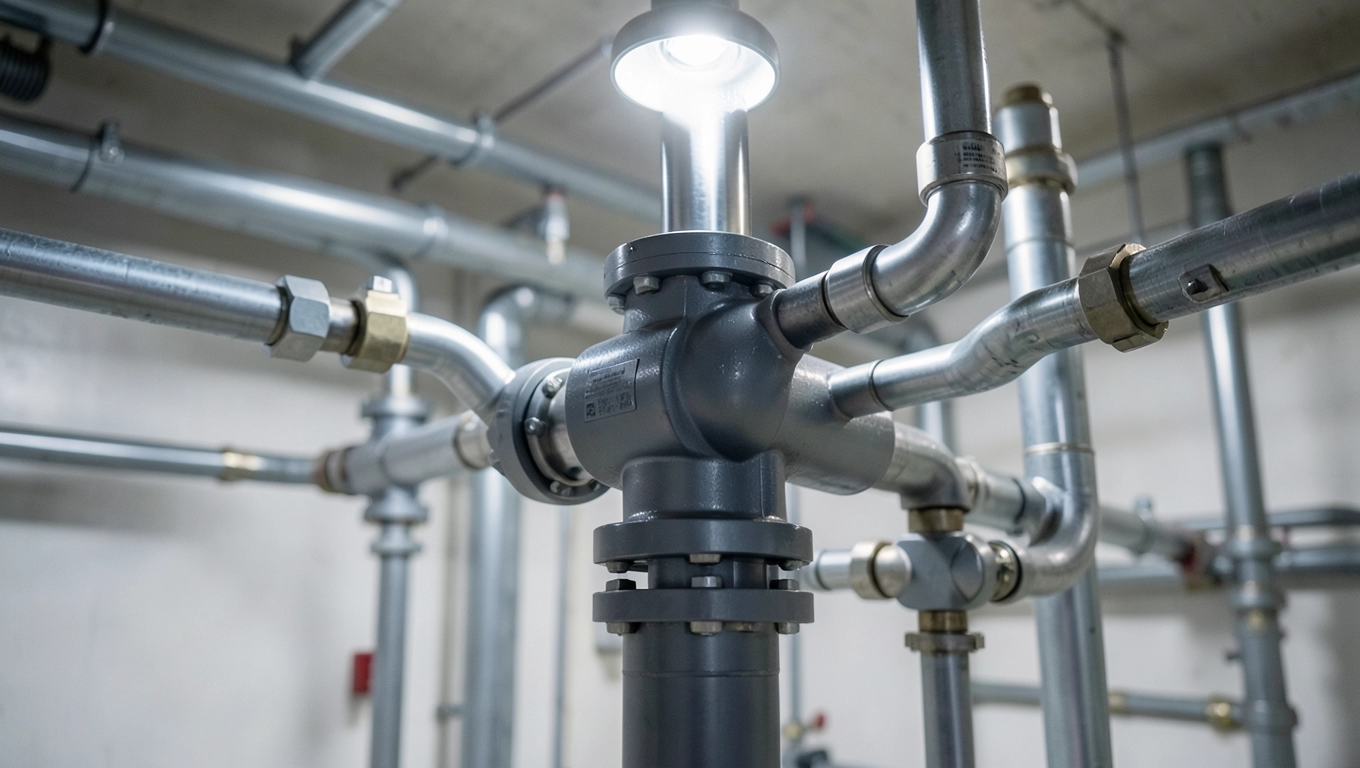

Pompa obiegowa w projekcie kotłowni

Pompa obiegowa wymusza krążenie wody w instalacji ciepła, zapewniając równomierne grzanie. Wybierz model o mocy dopasowanej do oporu hydraulicznego - dla 100 m rur wystarczy 4-6 m słupa wody. Wysokosprawna ECM z regulacją elektroniczną zużywa 50 W zamiast 100 W w starych pompach. Montuj ją na powrocie, z zaworem odcinającym i manometrem. To element, który decyduje o efektywności całego systemu.

W projekcie zaznacz kierunek strzałką i izolację termiczną, by uniknąć strat ciepła. Dla dwóch obiegów (ogrzewanie + CWU) stosuj pompę z dwoma prędkościami lub dwie osobne. Czujnik temperatury NTC integruje się ze sterownikiem kotła. Awaria pompy powoduje zimne kaloryfery - dlatego dodaj zapasową z automatycznym przełączaniem. Żywotność sięga 10 lat przy corocznej kontroli.

Dobór mocy pompy

• Mały dom (100 m²): 3-4 m, 40 W.
• Duży (200 m²): 6 m, 80 W.
• Z buforem: regulowana, min. 2 m różnicy ciśnień.

Pompa obiegowa to serce cyrkulacji - bez niej kocioł pracuje na próżno. W nowoczesnych projektach zawsze projektuj z redundancją.

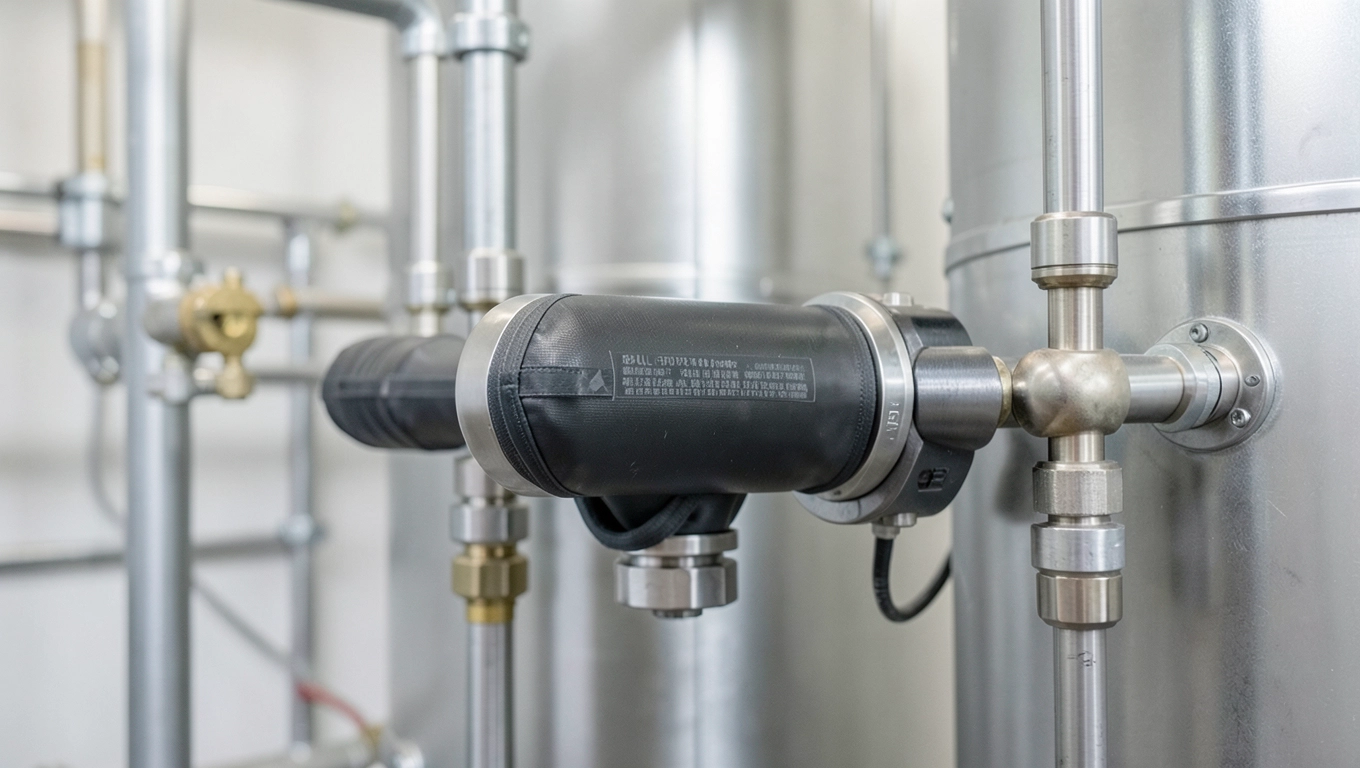

Naczynie wzbiorcze w projekcie kotłowni

Naczynie wzbiorcze absorbuje rozszerzalność wody przy nagrzewaniu, utrzymując ciśnienie w granicach 1-2,5 bara. Dla instalacji 200 l wody wystarczy model 18-24 l z membraną EPDM. Montuj je na zasilaniu, z manometrem i zaworem bezpieczeństwa. Precyzyjnie dobierz objętość: 10% pojemności instalacji dla otwartych, 3-5% dla zamkniętych systemów. Brak naczynia powoduje pęknięcia rur.

W projekcie narysuj je z podporą anty-wibracyjną i złączem 3/4 cala. Automatyczne odpowietrzenie zapobiega korozji. Dla pomp ciepła naczynie adiabatyczne z regulacją azotem zwiększa efektywność o 5%. Wymiana membrany co 5 lat to standard. Te detale gwarantują stabilność pracy przez dekady.

Obliczenie objętości

• Instalacja zamknięta: V = 2% x objętość wody x współczynnik rozszerzalności (0,04).
• Przykład: 300 l wody → naczynie 24 l.
• Zawsze +20% zapasu na przyszłe rozbudowy.

Naczynie wzbiorcze to niewidoczny strażnik ciśnienia - zaniedbaj je, a zapłacisz za remont. W każdym schemacie zaznacz je jako priorytet.

Schematy podłączeń w projekcie kotłowni

Schemat podłączeń to mapa instalacji - zacznij od kotła, przez pompę obiegową, naczynie, do rozdzielaczy. Dla gazowego: zasilanie z góry, powrót z dołu, z zaworem termostatycznym. Rysuj w programie CAD lub ręcznie z wymiarami, wskazując spadki 0,5% na rurach. Integruj CWU z wężownicą lub wymiennikiem płaszczowo-rurowym. To wizualizacja, która unika błędów montażu.

W kotłowni na paliwa stałe schemat zawiera popielnik, podajnik i bufor z dwoma wężownicami. Zaznacz izolację Armaflex na wszystkich przewodach. Dla dwóch obiegów: Y-styk z siłownikami. Testuj schemat symulacją przepływu w softwarze. Profesjonalny rysunek przyspiesza montaż o 30%.

Podstawowe elementy schematu

• Kocioł → pompa → naczynie → rozdzielacz.
• Zawory zwrotne na każdym obiegu.
• Manometry i termometry co 10 m.
• Filtry Y na wlocie do kotła.

Schematy podłączeń adaptuj do istniejącej kotłowni, mierąc dokładnie. Zawsze konsultuj z instalatorem przed realizacją.

Dla pomp ciepła schemat hydrauliczny zawiera bufor i grzałkę awaryjną. To klucz do bezbłędnej instalacji ciepła.

Pompa ciepła w projekcie kotłowni

Pompa ciepła powietrze-woda zastępuje kocioł, pobierając 75% energii z otoczenia - COP 4 oznacza 1 kW prądu na 4 kW ciepła. W kotłowni zajmuj min. 4 m², z wentylacją mechaniczną dla dolnego źródła. Monoblok upraszcza instalację, bez freonu wewnątrz. Dopasuj moc do strat budynku: 8 kW dla 120 m². Ekodotacje do 70% kosztów czynią ją opłacalną od razu.

Projektuj z buforem 300 l i podłogówką dla max efektywności. Integracja z PV produkuje ciepło za grosze. Norma PN-EN 14825 definiuje klasy sezonowe - szukaj A+++. Hałas poniżej 50 dB pozwala na montaż blisko salonu. Przyszłość ogrzewania to pompy ciepła.

W porównaniu z kotłami pompa ciepła redukuje rachunki o połowę. W twoim projekcie kotłowni to wybór na dekady, z automatyką pogodową.

Pytania i odpowiedzi o projekt kotłowni

• Jakie są podstawowe wymagania prawne dla kotłowni w domu jednorodzinnym? Zaczynasz od norm PN-EN 12828 i Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych. Musisz zapewnić oddzielne pomieszczenie z drzwiami otwieranymi na zewnątrz, wentylację grawitacyjną lub mechaniczną, a dla gazu - czujniki metanu. Bez tego nie przejdziesz odbioru, więc sprawdź lokalne warunki zabudowy i skonsultuj z inspektorem.

• Jaka minimalna powierzchnia jest potrzebna na kotłownię? Dla kotła gazowego kondensacyjnego wystarczy 6-9 m², ale z miejscem na piec, podgrzewacz, pompę i dostęp serwisowy - liczymy 1,5 m wolnej przestrzeni przed urządzeniami. Na paliwa stałe, jak węgiel czy pellet, daj minimum 12-15 m², bo potrzebujesz składowania opału i popielnika. Zawsze zostaw 0,7 m odstępu od ścian.

• Jak zaplanować wentylację w kotłowni? Klucz to nawiew dolny (kratka 200 cm² na 10 kW mocy kotła) i wywiew górny (podobna powierzchnia). Dla szczelnych kotłów dodaj mechanikę z rekuperacją. Unikaj błędów jak wspólny komin z mieszkaniem - wentylacja musi być dedykowana, by nie ciągnęło spalin do domu. Normy PN-83/B-03430 podają dokładne obliczenia.

• Jak dobrać kocioł do projektu kotłowni - gazowy czy na paliwo stałe? Oblicz zapotrzebowanie cieplne domu (ok. 50-80 W/m² dla nowego budynku), dodaj bufor na CWU. Gazowy jest czysty i automatyczny, idealny do 200 m², ale wymaga gazociągu. Stały tańszy na start, dobry dla dużych domów, lecz więcej pracy. Porównaj w tabeli: gaz ROI w 5 lat, pellet z dotacją nawet szybciej.

• Czy mogę sam narysować projekt kotłowni, czy potrzebuję fachowca? Samodzielnie dasz radę z programami jak AutoCAD lub darmowym SketchUp, jeśli masz wymiary i normy. Zrób rzuty, schematy podłączeń i instalację hydrauliczną. Ale dla bezpieczeństwa i dotacji weź inżyniera - unikniesz błędów jak zła odległość od okna (min. 0,5 m). Koszt projektu to 2-5 tys. zł, ale oszczędza nerwy.
