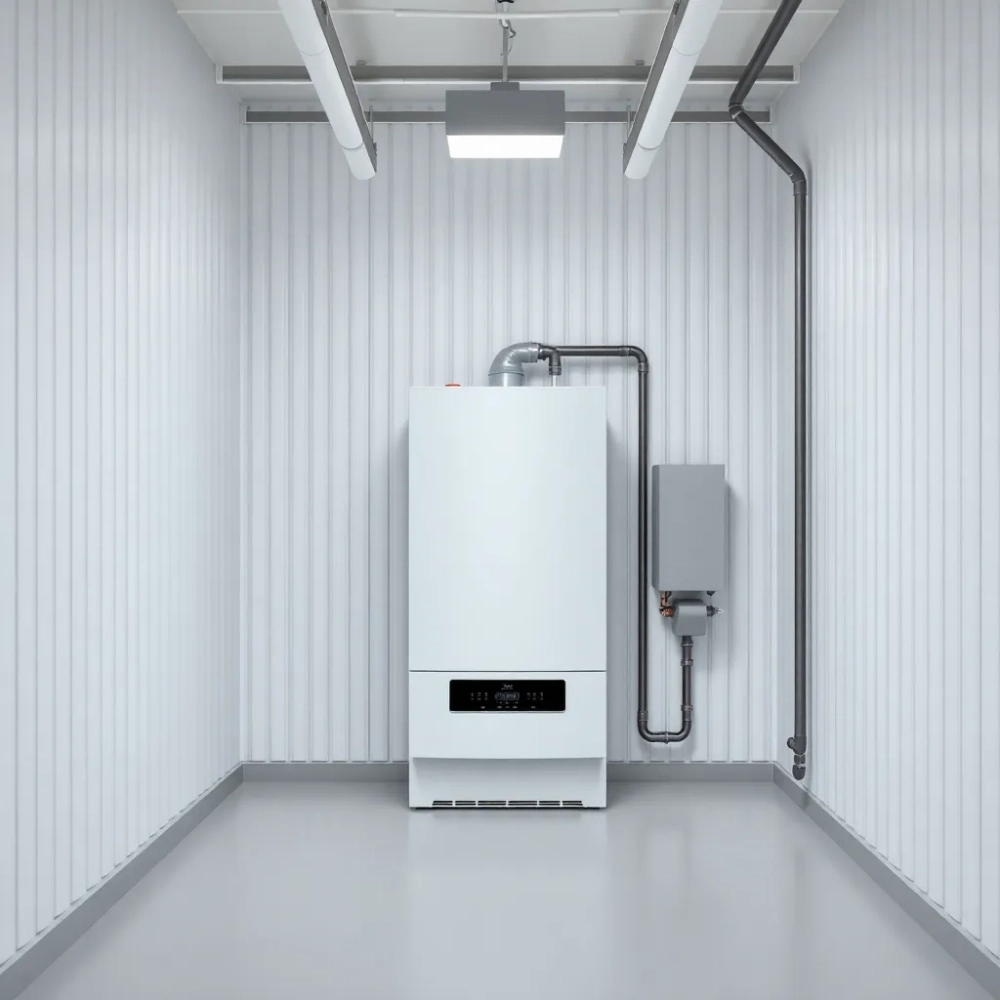

Minimalne wymiary kotłowni gazowej: wysokość, m³ i m²

Kotłownia gazowa z kotłem do 30 kW musi mieć co najmniej 2,2 m wysokości w nowym budynku (1,9 m przy modernizacji w istniejącym domu) oraz kubaturę co najmniej 6,5 m³ dla kotła z zamkniętą komorą spalania albo 8 m³ dla kotła pobierającego powietrze z pomieszczenia. Minimalna powierzchnia podłogi wynika z tych dwóch liczb: przy wysokości 2,2 m to około 2,96 m² dla kotła z zamkniętą komorą i 3,64 m² dla kotła z otwartą komorą. Do tego dochodzą drzwi o szerokości co najmniej 0,9 m, otwory wentylacyjne i wolne miejsce do obsługi kotła wymagane przez producenta.

• Jakie wymiary musi mieć kotłownia gazowa? Zestawienie wartości
• Jaka jest minimalna wysokość kotłowni gazowej?
• Ile m³ musi mieć kotłownia gazowa?
• Ile metrów kwadratowych musi mieć kotłownia gazowa?
• Gdzie można zainstalować kocioł gazowy, a gdzie nie?
• Ile miejsca zostawić przed kotłem gazowym i wokół niego?
• Czy w kotłowni gazowej musi być okno?
• Jakie otwory wentylacyjne i drzwi musi mieć kotłownia gazowa?
• Jakie wymiary ma kotłownia gazowa powyżej 30 kW?
• Jakie przepisy określają wymiary kotłowni gazowej?
• Najczęstsze błędy przy wymiarowaniu kotłowni gazowej
• Lista kontrolna: wymiary kotłowni gazowej przed odbiorem

Jakie wymiary musi mieć kotłownia gazowa? Zestawienie wartości

Wymiary kotłowni gazowej wyznaczają trzy grupy wymagań: wysokość i kubatura pomieszczenia, otwory wentylacyjne oraz przestrzeń do obsługi kotła. Tabela zbiera wartości dla typowej kotłowni gazowej w domu jednorodzinnym, a szczegóły i źródła są w kolejnych sekcjach.

Jaka jest minimalna wysokość kotłowni gazowej?

Pomieszczenie, w którym instaluje się kocioł gazowy, musi mieć co najmniej 2,2 m wysokości. W budynkach jednorodzinnych, zagrodowych i rekreacji indywidualnej wzniesionych przed wejściem w życie obecnego rozporządzenia dopuszcza się 1,9 m dla pomieszczenia technicznego z gazowym kotłem grzewczym.

Obie wartości wynikają z § 172 ust. 4 i ust. 5 warunków technicznych, które cytuje omówienie wysokości kotłowni według warunków technicznych. Wysokość liczy się w świetle wykończonej posadzki i stropu, nie w stanie surowym. Ogólne 2,5 m z § 72 dotyczy pomieszczeń przeznaczonych na pobyt ludzi, więc zwykła kotłownia techniczna nie musi go spełniać.

Inaczej jest, gdy kocioł gazowy wisi w kuchni. Kuchnia jest pomieszczeniem na pobyt ludzi, więc obowiązuje ją wysokość co najmniej 2,5 m i wymóg bezpośredniego światła dziennego z § 93, choć sam kocioł zmieściłby się w niższym pomieszczeniu technicznym.

Co zrobić, gdy piwnica ma mniej niż 1,9 m?

Wysokość 1,9 m to absolutne minimum, więc brak nawet 5 cm jest problemem przy odbiorze kotłowni gazowej. W opisanym przez wykonawcę domu z lat 80. piwnica miała 1,85 m w świetle; po skuciu 10 cm starej posadzki, wykonaniu nowej izolacji przeciwwilgociowej i cienkiej wylewki uzyskano 1,95 m i instalację odebrano. Przed obniżeniem posadzki trzeba sprawdzić odkrywką, czy prace nie naruszą ław fundamentowych.

Ile m³ musi mieć kotłownia gazowa?

Kubatura pomieszczenia z kotłem gazowym do 30 kW musi wynosić co najmniej 6,5 m³ dla kotła z zamkniętą komorą spalania i co najmniej 8 m³ dla kotła z otwartą komorą spalania. Te same progi podaje poradnik producenta o kotłowni z kotłem gazowym, a omówienia przepisów przypisują je § 172 ust. 3 warunków technicznych.

Typ B to kocioł, który pobiera powietrze do spalania z pomieszczenia. Typ C to kocioł z zamkniętą komorą spalania, zwykle podłączony koncentrycznym przewodem powietrzno-spalinowym. W części poradników oznaczenia typów są zamienione, a obok 6,5 m³ pojawia się 78 m³; pozostałe źródła zgodnie podają 8 m³ dla kotła pobierającego powietrze z pomieszczenia, więc 78 m³ wygląda na błąd zapisu.

Oprócz minimalnej kubatury § 172 ust. 2 ogranicza łączne obciążenie cieplne urządzeń gazowych przypadające na 1 m³ pomieszczenia; dopuszczalne wartości są w tabeli rozporządzenia i sprawdza się je w projekcie instalacji gazowej. W starych budynkach, w których powietrze napływa tylko przez nieszczelności stolarki, kubatura musi przekraczać 4 m³ na każdy 1 kW mocy kotła.

Ile metrów kwadratowych musi mieć kotłownia gazowa?

Przy wysokości 2,2 m kotłownia gazowa potrzebuje co najmniej 2,96 m² podłogi dla kotła z zamkniętą komorą spalania i 3,64 m² dla kotła z otwartą komorą. Powierzchnię liczy się, dzieląc wymaganą kubaturę przez wysokość pomieszczenia, więc im niższe pomieszczenie, tym większa musi być podłoga.

Wyniki zaokrąglono w górę do 0,01 m². Zaokrąglenie w dół daje pomieszczenie minimalnie za małe: 2,95 m² × 2,2 m to 6,49 m³, czyli poniżej 6,5 m³. Tabela pokazuje minimum dla samej kubatury; realną powierzchnię kotłowni gazowej zwiększa miejsce przed kotłem, zasobnik ciepłej wody i szerokość drzwi.

Przykład: czy pomieszczenie 1,5 × 2,0 m wystarczy na kotłownię gazową?

Przykład: pomieszczenie o wymiarach 1,5 m × 2,0 m i wysokości w świetle 2,2 m.

1. Powierzchnia: 1,5 m × 2,0 m = 3,0 m².
2. Kubatura: 3,0 m² × 2,2 m = 6,6 m³.
3. Kocioł z zamkniętą komorą spalania: 6,6 m³ to więcej niż 6,5 m³, zapas 0,1 m³, wymóg kubatury spełniony.
4. Kocioł z otwartą komorą spalania: 6,6 m³ to mniej niż 8 m³, brakuje 1,4 m³. Przy szerokości 1,5 m długość musi wynosić co najmniej 8 ÷ (2,2 × 1,5) = 8 ÷ 3,3 ≈ 2,43 m (zaokrąglenie w górę).

To samo pomieszczenie przy wysokości 1,9 m ma 3,0 × 1,9 = 5,7 m³, czyli za mało nawet dla kotła z zamkniętą komorą spalania. Kalkulator kubatury kotłowni gazowej policzy zapas albo brak kubatury dla wymiarów Twojego pomieszczenia.

Przykład: nawiew przez nieszczelności w starym domu

Przykład: kocioł gazowy 20 kW w starym budynku bez otworu nawiewnego. Wymagana kubatura: 20 kW × 4 m³/kW = 80 m³, a pomieszczenie musi mieć więcej niż tę wartość. Przy wysokości 2,2 m oznacza to ponad 80 ÷ 2,2 ≈ 36,4 m² podłogi.

Reguła wynikająca z tych liczb: jeśli kotłownia ma kilka metrów kwadratowych, zaplanuj niezamykany otwór nawiewny o przekroju co najmniej 200 cm², a nie polegaj na nieszczelnościach stolarki. Jeśli wymiary pomieszczenia są na granicy minimum, wybierz kocioł z zamkniętą komorą spalania, bo jego próg kubatury jest niższy (6,5 m³ zamiast 8 m³).

Gdzie można zainstalować kocioł gazowy, a gdzie nie?

Kocioł gazowy do 30 kW można zainstalować w pomieszczeniu nieprzeznaczonym na stały pobyt ludzi, czyli takim, w którym domownicy przebywają krócej niż 4 godziny na dobę: w piwnicy albo na dowolnej kondygnacji. Kotłownia powinna leżeć możliwie centralnie względem ogrzewanych pomieszczeń. Szczegóły tego wyboru opisuje tekst o lokalizacji kotłowni gazowej i warunkach technicznych.

Czy kocioł gazowy może wisieć w kuchni lub przedpokoju?

Tak, jeśli ma zamkniętą komorę spalania, koncentryczny przewód powietrzno-spalinowy, a pomieszczenie ma kubaturę ponad 6,5 m³. Kuchnia otwarta na salon traci status pomieszczenia nieprzeznaczonego na stały pobyt. Kuchnia z kotłem gazowym musi mieć co najmniej 2,5 m wysokości i bezpośrednie światło dzienne.

Gdzie nie wolno montować kotła z otwartą komorą spalania?

Kotła gazowego z otwartą komorą spalania nie instaluje się na klatkach schodowych, w garażach, w pomieszczeniach z materiałami łatwopalnymi ani w łazienkach. Na poddaszu kocioł gazowy może stanąć w domu wolnostojącym, jeśli ma moc nie większą niż 21 kW, a spaliny odprowadza się bezpośrednio przez ścianę; w innym przypadku podłącza się go do komina, co wynika z poradnika o zakładaniu kotłowni gazowej.

Czym różni się kotłownia na gaz płynny?

Gaz płynny jest cięższy od powietrza, więc kotłownia na LPG nie może leżeć poniżej poziomu terenu, np. w piwnicy, nie wyprowadza się z niej wpustów podłogowych, a otwory wentylacyjne umieszcza się nisko, przy podłodze. Przy gazie płynnym, niezależnie od mocy kotła, zaleca się detektor wypływu gazu zamontowany najwyżej 0,15 m nad podłogą. Montażu kotła na gaz ziemny poniżej parteru dotyczy osobny poradnik: piec gazowy w piwnicy i jego wymagania.

Ile miejsca zostawić przed kotłem gazowym i wokół niego?

Przepisy przytaczane w poradnikach nie podają jednej odległości kotła gazowego od ścian dla wszystkich urządzeń; trzeba uwzględnić odległości z instrukcji producenta konkretnego kotła, i to już w projekcie, a nie przy odbiorze. Przykładowo dla kotła kondensacyjnego Vitodens producent podaje 700 mm wolnej przestrzeni przed kotłem do prac konserwacyjnych i nie wymaga odstępu z lewej ani prawej strony.

Odległości między urządzeniami nie powinny być też zbyt duże, bo to one decydują o wielkości pomieszczenia, a więc i o koszcie kotłowni. Kocioł wiszący dwufunkcyjny bywa jedynym urządzeniem kotłowni, bo osprzęt ma w obudowie. Kocioł stojący z zasobnikiem ciepłej wody ustawionym obok potrzebuje dodatkowego miejsca na podłodze.

Przewody najlepiej prowadzić wzdłuż ścian. Jeśli trzeba przechodzić pod przewodami, przejście musi mieć co najmniej 2 m wysokości, a armatura powinna być nie wyżej niż 1,8 m od podłogi. Podłoga lub ściana z materiału palnego wymaga trwałego pokrycia materiałem niepalnym w odległości co najmniej 0,5 m od krawędzi kotła; te wymiary zestawia poradnik o wymaganiach technicznych dla pomieszczenia kotłowni gazowej.

Na wymiary wpływa też przewód spalinowy. Odcinek pionowy przewodu spalin za kotłem ma mieć co najmniej 22 cm, a komin co najmniej 2 m wysokości liczonej od wlotu do wylotu.

Czy w kotłowni gazowej musi być okno?

W kotłowni z kotłem gazowym o mocy do 25 kW okno nie jest obowiązkowe; wymóg pojawia się powyżej 25 kW, co podaje zestawienie wytycznych dla kotłowni do 30 kW, 60 kW i powyżej. Kotłownia do 30 kW musi mieć oświetlenie sztuczne o stopniu ochrony IP24, a światło naturalne, bezpośrednie lub pośrednie, jest zalecane. Uchylne okno to dodatkowa wentylacja, ale otwory nawiewny i wywiewny są potrzebne niezależnie od niego.

Jakie otwory wentylacyjne i drzwi musi mieć kotłownia gazowa?

Kotłownia gazowa do 30 kW potrzebuje niezamykanego otworu nawiewnego o przekroju co najmniej 200 cm² oraz otworu wywiewnego pod sufitem, także co najmniej 200 cm², podłączonego do osobnego przewodu wentylacyjnego. Dolna krawędź nawiewu przy gazie ziemnym ma być nie wyżej niż 30 cm nad podłogą, a przy gazie płynnym na poziomie posadzki.

Powietrze może napływać z sąsiednich pomieszczeń z wentylacją grawitacyjną, jeśli w drzwiach kotłowni jest otwór o powierzchni czynnej co najmniej 200 cm². Dla kotła z otwartą komorą spalania podaje się otwór przy suficie o wymiarach co najmniej 14 × 14 cm. Wykonanie otworu opisuje poradnik jak zrobić nawiew do kotłowni.

Jakie drzwi do kotłowni gazowej?

Drzwi do kotłowni gazowej mają mieć szerokość co najmniej 0,9 m i otwierać się na zewnątrz. Drzwi i ściany wewnętrzne wydzielające kotłownię powinny być niepalne, a od wewnątrz dobrze sprawdza się zamknięcie bezklamkowe otwierane naciskiem. Źródła różnią się w sprawie odporności ogniowej: jedno wskazuje, że warunki techniczne nie zawierają zapisu o odporności ogniowej stropów, ścian i drzwi, inne odsyła do aktualnych przepisów, więc wymaganie dla konkretnego budynku ustala projekt. Więcej o tym w tekście o wymaganiach przeciwpożarowych dla kotłowni gazowej.

Jakie wymiary ma kotłownia gazowa powyżej 30 kW?

Przy mocy 30-60 kW ogólne wymagania są podobne jak do 30 kW, a różnice dotyczą głównie wentylacji: większego otworu nawiewnego i zakazu wyciągu mechanicznego. Powyżej 60 kW dochodzą kolejne warunki: komin jak najbliżej kotłów, odległość najdalszego kotła od komina przy ciągu grawitacyjnym nie większa niż 0,5 wysokości komina, schody do kotłowni o szerokości co najmniej 1 m i zabezpieczenie przed wodami gruntowymi. Dla takich kotłowni wysokość często musi być większa niż 2,2 m ze względu na rurociągi i dostęp serwisowy; w praktyce projektuje się zwykle 2,5-3,0 m.

Jakie przepisy określają wymiary kotłowni gazowej?

Wymiary kotłowni gazowej wynikają z rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, które w tym zakresie opiera się na normie PN-B-02431-1 dla kotłowni wbudowanych na paliwa gazowe o gęstości względnej mniejszej niż 1. Norma dotyczy gazu ziemnego; dla gazu płynnego nie ma oddzielnej normy kotłowni. Zakres wymagań zależy od łącznej mocy cieplnej urządzeń: do 60 kW (z podziałem na do 30 kW i 30-60 kW) oraz od 60 do 2000 kW.

Kotłownię wykonuje się według projektu budowlanego przygotowanego przez osobę z uprawnieniami, a projekt instalacji gazowej trzeba zatwierdzić przed rozpoczęciem prac. W czasie użytkowania instalację gazową i przewody kominowe kontroluje się co najmniej raz w roku. W samej kotłowni nie wolno instalować gazomierza.

Najczęstsze błędy przy wymiarowaniu kotłowni gazowej

Większość problemów przy odbiorze wynika z tego, że wymiary sprawdzono na rysunku, a nie w gotowym pomieszczeniu. Kubatura rozcieńcza gaz w razie wycieku, a wentylacja zapewnia powietrze do prawidłowego spalania, dlatego oba parametry trzeba sprawdzić po wykończeniu; dodatkowo zalecany jest czujnik tlenku węgla.

• Wysokość liczona w stanie surowym: warstwy podłogi, np. styropian z ogrzewaniem podłogowym (około 15 cm) i jastrych, potrafią obniżyć 2,2 m poniżej minimum.
• Powierzchnia dobrana dla 2,2 m, a potem pomieszczenie obniżone: przy 1,9 m kocioł z zamkniętą komorą potrzebuje 3,43 m² zamiast 2,96 m².
• Zaokrąglenie powierzchni w dół, które daje kubaturę o ułamek poniżej progu 6,5 m³ lub 8 m³.
• Przyjmowanie 2,5 m dla każdej kotłowni, co niepotrzebnie powiększa budynek albo wyklucza adaptację niższej piwnicy.
• Kocioł w kuchni otwartej na salon traktowany jak kocioł w pomieszczeniu technicznym.
• Pominięcie instrukcji producenta, która może wymagać więcej miejsca przed kotłem niż przepisy ogólne.

Lista kontrolna: wymiary kotłowni gazowej przed odbiorem

• Wysokość w świetle wykończonej posadzki i stropu: co najmniej 2,2 m (1,9 m tylko w istniejącym domu, który mieści się w wyjątku).
• Kubatura po wykończeniu: co najmniej 6,5 m³ (zamknięta komora) lub 8 m³ (otwarta komora); przy nawiewie przez nieszczelności ponad 4 m³ na 1 kW.
• Typ kotła i pomieszczenie: brak kotła z otwartą komorą w łazience, garażu, na klatce schodowej i przy materiałach łatwopalnych.
• Kotłownia na LPG powyżej poziomu terenu, bez wpustów podłogowych, z nawiewem przy podłodze.
• Otwór nawiewny co najmniej 200 cm² (300 cm² przy 30-60 kW) i wywiewny co najmniej 200 cm² pod sufitem.
• Drzwi o szerokości co najmniej 0,9 m, otwierane na zewnątrz, z otworem co najmniej 200 cm², jeśli powietrze napływa z sąsiednich pomieszczeń.
• Wolna przestrzeń przed kotłem zgodna z instrukcją producenta, przejścia pod przewodami co najmniej 2 m, armatura do 1,8 m.
• Oświetlenie sztuczne IP24; okno przy kotłowni powyżej 25 kW.
• Zatwierdzony projekt instalacji gazowej i brak gazomierza w kotłowni.
