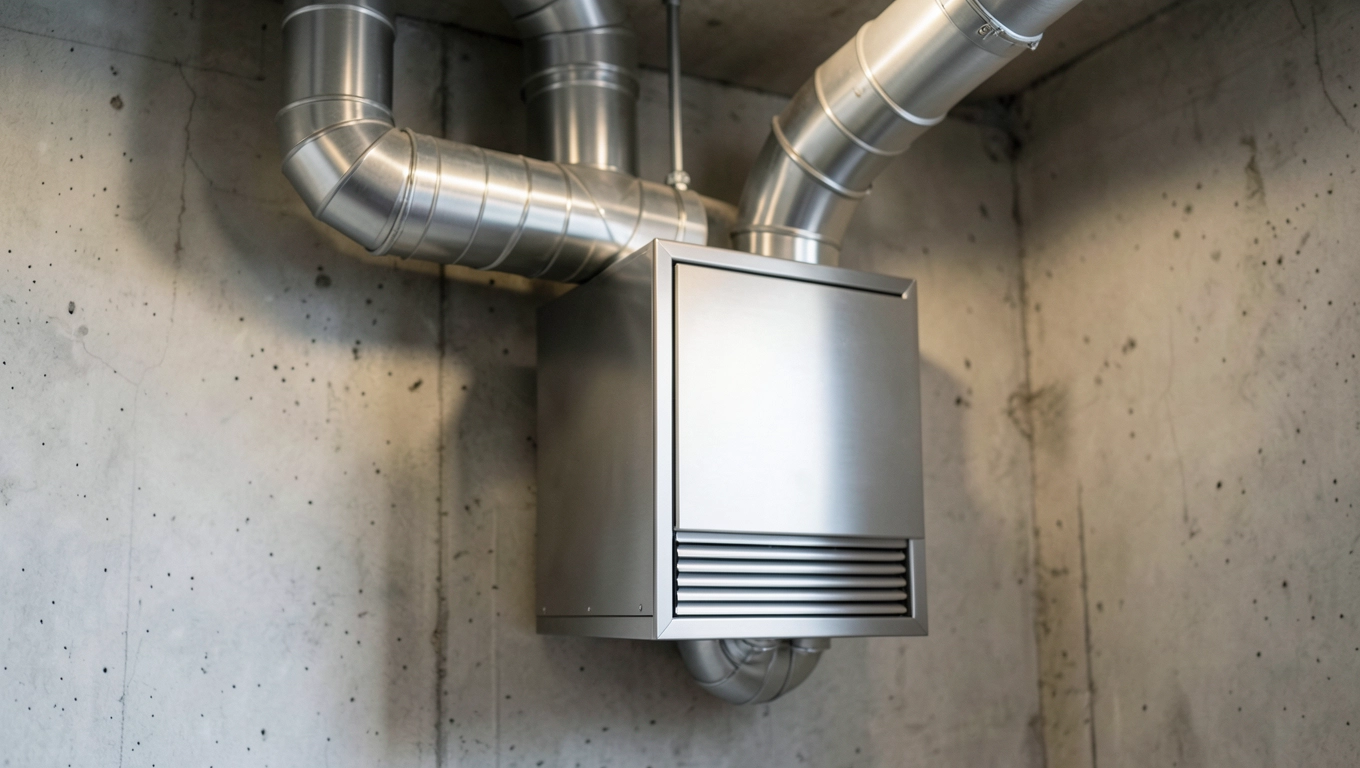

Rekuperator w kotłowni – czy to bezpieczne i opłacalne?

Rekuperator w kotłowni to jedno z tych rozwiązań, o których inwestorzy dowiadują się przypadkiem, gdy projekt instalacji wentylacyjnej jest już praktycznie zamknięty. Montaż w pomieszczeniu technicznym przy kotle gazowym bywa traktowany jako techniczny problem, tymczasem to konkretna decyzja projektowa, która wymaga znajomości norm, fizyki przepływu powietrza i zasad serwisowania urządzeń. Warto przejść przez nią krok po kroku, zanim ekipa montażowa pojawi się na budowie.

• Kotłownia, garaż czy poddasze gdzie najlepiej zamontować rekuperator?
• Wentylacja kotłowni z kotłem gazowym i rekuperatorem co wolno łączyć?
• Najczęstsze błędy przy montażu rekuperatora w kotłowni
• Przykład realizacji: rekuperator AERISnext 350 w kotłowni przy garażu

Kotłownia, garaż czy poddasze gdzie najlepiej zamontować rekuperator?

Kotłownia wygrywa z garażem, poddaszem i garderobą w jednym kluczowym aspekcie: łączy ogrzewane wnętrze z łatwym dostępem serwisowym. Centrala wentylacyjna w nieogrzewanym garażu zimą pracuje w temperaturach zbliżonych do zera, a jej wymiennik traci sprawność, gdy powietrze wywiewane ma mniej niż 8°C. W ogrzewanej kotłowni ten parametr utrzymuje się samoczynnie, bez dodatkowych kosztów.

Kolejna przewaga to skrócona trasa kanałów. Czerpnia i wyrzutnia wypadają nisko nad gruntem, więc odcinek od centrali do elewacji liczy zwykle od 2 do 4 metrów. Na poddaszu trasa bywa trzykrotnie dłuższa, a każdy dodatkowy metr prostego kanału to wyższe opory przepływu i większe zużycie energii przez wentylator.

Serwis to trzeci filar przewagi. Rekuperator wymaga wymiany filtrów co 3-6 miesięcy, czyszczenia wymiennika raz w roku i okresowej kontroli skroplin. W ciasnej garderobie przy sypialni technik dosłownie nie ma miejsca na otwarcie obudowy. W garażu kluczową przeszkodą bywa samochód zastawiający dostęp. Kotłownia, zwłaszcza ta o powierzchni 6-10 m², zapewnia 60-80 cm wolnej przestrzeni z każdej strony urządzenia.

Garderoba przegrywa głównie z powodu hałasu, ale też ze względu na brak miejsca na tłumiki akustyczne o długości 600-1000 mm. Bez nich rekuperator o wydajności 350 m³/h generuje w sypialni słyszalny szum przy 35-40 dB, podczas gdy producent gwarantuje ciszę dopiero przy zastosowaniu pełnego zestawu tłumików.

Poddasze pozostaje sensownym wyborem tylko w domach z wentylacją mechaniczną od początku projektu. Tam, gdzie instalacja powstaje w gotowym budynku, prowadzenie kanałów przez stropy to poważny koszt i ryzyko kondensacji w niezaizolowanych odcinkach. W takiej sytuacji kotłownia wygrywa czysto ekonomicznie.

Trzy twarde kryteria wyboru lokalizacji

Pierwsze kryterium to temperatura pomieszczenia zimą. Rekuperator z wymiennikiem krzyżowym potrzebuje powietrza wywiewanego o temperaturze powyżej 8°C, bo przy niższej wartości na wymienniku osadza się szron, spada sprawność odzysku ciepła i rośnie ryzyko uszkodzenia wentylatora. Norma PN-EN 16798-3 wprost zaleca, by centrale montować w pomieszczeniach o stabilnej temperaturze dodatniej.

Drugie kryterium to długość tras kanałów. Im krótsza, tym niższe opory i niższe rachunki za prąd. Kotłownia przy ścianie zewnętrznej pozwala ograniczyć kanały główne do 350 mm średnicy na odcinku nieprzekraczającym 3 m od czerpni do centrali. Każdy metr powyżej tej wartości wymaga średnicy 400 mm lub rekuperatora o wyższym ciśnieniu dyspozycyjnym.

Trzecie kryterium to dostęp serwisowy. Technik musi mieć możliwość zdjęcia panelu przedniego, odessania skroplin i wyjęcia wymiennika do czyszczenia. Minimalna przestrzeń serwisowa to 60 cm z przodu urządzenia i 40 cm z boku. W kotłowni te wymiary spełnia się naturalnie, w garderobie trzeba je specjalnie projektować.

Wentylacja kotłowni z kotłem gazowym i rekuperatorem co wolno łączyć?

Kluczowa zasada brzmi: kocioł z zamkniętą komorą spalania i rekuperator mogą pracować w jednym pomieszczeniu bez żadnych ograniczeń. Kocioł pobiera powietrze do spalania przez komin koncentryczny bezpośrednio z zewnątrz, więc nie konkurują z wentylacją mechaniczną o strumień powietrza w kotłowni.

Inaczej wygląda sytuacja z kotłem atmosferycznym, czyli otwartą komorą spalania. Taki kocioł pobiera powietrze z pomieszczenia, a jego obecność wyklucza stosowanie mechanicznej wentylacji wyciągowej w tym samym wnętrzu. Rekuperator dostarcza powietrze, ale tworzy też podciśnienie, które w skrajnym przypadku może odwrócić ciąg w kominie i cofnąć spaliny do kotłowni. Norma PN-EN 1443 zabrania łączenia tych dwóch systemów w jednym pomieszczeniu.

Rekuperatora nie montuje się w kotłowni z kotłem węglowym, kotłem na drewno ani kominkiem bez zamkniętej komory spalania. Wspólne pomieszczenie oznacza ryzyko zassania spalin do kanałów wentylacyjnych, a w konsekwencji zatrucie tlenkiem węgla.

Kocioł kondensacyjny na gaz współpracuje z rekuperatorem wzorowo. Oba urządzenia zużywają powietrze z obiegu zamkniętego, oba wymagają odprowadzenia skroplin, oba korzystają z tej samej instalacji kanalizacyjnej w kotłowni. Podejście kanalizacji Ø50 mm wystarcza zarówno dla skroplin z kotła, jak i z rekuperatora, o ile zachowany zostaje spadek 2-3% w kierunku pionu.

Tabela kompatybilności: jaki kocioł z rekuperatorem w jednej kotłowni

Kocioł na pellet z podajnikiem i zamkniętą komorą spalania zachowuje się analogicznie do kotła kondensacyjnego. Powietrze do spalania pobiera z zewnątrz przez osobny kanał, więc nie wchodzi w interakcję z wentylacją mechaniczną. Jedynym warunkiem jest zachowanie minimalnej odległości 30 cm między króćcami powietrza kotła a czerpnią rekuperatora, by uniknąć zasysania spalin z wyrzutni kotłowni.

Kominek wentylacyjny z zamkniętą komorą spalania i rekuperator mogą współdzielić kotłownię tylko wtedy, gdy komin kominka ma własny kanał powietrzno-spalinowy i własną czerpnię oddaloną o minimum 1,5 m od czerpni rekuperatora. Takie rozwiązanie jest rzadko spotykane, ale technicznie dopuszczalne.

Wymogi prawne i normatywne

Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, nakłada obowiązek zapewnienia w kotłowni z kotłem gazowym wentylacji nawiewno-wywiewnej o wydajności zależnej od mocy urządzenia. Dla kotła do 30 kW wymagany jest kanał nawiewny o przekroju 200 cm² i kanał wywiewny o tej samej powierzchni. Rekuperator spełnia ten wymóg automatycznie.

Norma PN-EN 16798-3 precyzuje parametry wentylacji ogólnej budynku, w tym minimalne strumienie powietrza w pomieszczeniach technicznych. Dla kotłowni wymaga 0,5 wymiany powietrza na godzinę, co dla pomieszczenia o kubaturze 15 m³ daje 7,5 m³/h. Typowy rekuperator domowy o wydajności 350 m³/h przekracza tę wartość kilkudziesięciokrotnie.

W praktyce oznacza to, że rekuperator w kotłowni z nowoczesnym kotłem gazowym nie wymaga żadnych dodatkowych zezwoleń ani specjalnych pozwoleń. Kluczowe jest, by projekt instalacji wentylacyjnej uwzględniał wymogi obu urządzeń jednocześnie, a nie powielał rozwiązania dla każdego z osobna.

Najczęstsze błędy przy montażu rekuperatora w kotłowni

Pierwszy błąd to brak podejścia kanalizacyjnego. Skropliny z wymiennika rekuperatora mają temperaturę 2-5°C i pH lekko kwaśne. Bez odprowadzenia do kanalizacji woda kapie na podłogę, tworząc kałuże i przebarwienia. Podejście Ø32 mm z syfonem o wysokości 50 mm wystarcza, o ile jest pod ręką, w odległości nie większej niż 1 m od wylotu skroplin w centrali.

Drugi błąd to montaż bez zachowania poziomu. Przekrzywiona obudowa zaburza pracę syfonu, powoduje nierównomierne rozprowadzanie skroplin na tacce ociekowej i przyspiesza korozję wymiennika. Poziomnica na obudowie lub laser krzyżowy przy montażu to konieczność, nie luksus.

Skropliny z rekuperatora mają odczyn pH 4-6. Bez syfonu i odprowadzenia do kanalizacji szybko niszczą posadzkę w kotłowni, a po kilku tygodniach prowadzą do korozji stalowych elementów obudowy.

Trzeci błąd to brak izolacji kanałów. Kanały wywiewne i nawiewne przechodzą przez nieogrzewane przestrzenie, a na ich powierzchni skrapla się wilgoć, gdy temperatura spada poniżej punktu rosy. Izolacja z wełny mineralnej o grubości 20 cm w garażu i 10 cm w kotłowni eliminuje ten problem.

Czwarty błąd to czerpnia umieszczona zbyt blisko wyrzutni. Gdy odległość między nimi spada poniżej 1,5 m, powietrze wywiewane z centrali miesza się z pobieranym, obniżając sprawność odzysku ciepła o 10-15%. Norma PN-EN 13779 zaleca minimalną odległość 2 m w poziomie lub umieszczenie wyrzutni 1 m powyżej czerpni.

Piąty błąd to rezygnacja z tłumików akustycznych. Bez nich rekuperator o wydajności 350 m³/h generuje hałas 45-55 dB w promieniu 3 m. W kotłowni towarzyszącej salonowi taki poziom potrafi przenikać przez ścianę i być słyszalny przy rozmowie. Tłumiki 600-1000 mm na kanałach głównych obniżają hałas do 25-30 dB.

Szósty błąd to brak gniazda elektrycznego w odległości większej niż 1 m od centrali. Rekuperator pobiera od 80 W (modele 200 m³/h) do 180 W (modele 350 m³/h). Przedłużacz poprowadzony przez kotłownię to nie tylko bałagan, ale też naruszenie przepisów przeciwpożarowych.

Siódmy błąd to montaż rekuperatora obok kotła. Odległość 30 cm między króćcami powietrza to minimum, ale w praktyce lepiej zachować 50 cm. Wibracje z kotła przenoszą się na obudowę rekuperatora, skracając żywotność wentylatorów i powodując rezonanse akustyczne.

Ósmy błąd to pominięcie rezerwy miejsca na elektrofiltr. Antysmogowy filtr elektrostatyczny montuje się na kanale nawiewnym i zajmuje dodatkowe 40-60 cm długości. Jeśli w projekcie kotłowni nie zostawiono na niego miejsca, jego późniejszy montaż wymaga przesuwania kanałów lub wymiany centrali na model z wbudowanym filtrem.

Checklista wymagań pomieszczenia

• Gniazdo elektryczne 230 V w odległości do 1 m od miejsca montażu
• Podejście kanalizacyjne Ø32 mm z syfonem w odległości do 1 m
• Zachowana odległość minimum 50 cm od kotła gazowego
• Ściany wykończone tynkiem lub płytkami, łatwe do czyszczenia
• Temperatura minimalna 8°C zimą, najlepiej 12-15°C
• Wymiary kotłowni co najmniej 1,8 × 2,0 m dla rekuperatora 350 m³/h
• Wolna przestrzeń serwisowa 60 cm z przodu urządzenia
• Brak innych urządzeń generujących wibracje w promieniu 1 m

Pozycja na checkliście odpowiada konkretnemu wymogowi normy lub zaleceniu producenta. Brak któregokolwiek punktu nie oznacza automatycznie awarii, ale każdy pominięty element zwiększa ryzyko problemów eksploatacyjnych w ciągu pierwszych dwóch lat użytkowania.

Przykład realizacji: rekuperator AERISnext 350 w kotłowni przy garażu

Dom o powierzchni 140 m² z kotłownią o wymiarach 2,4 × 3,0 m w narożniku przy garażu. Kocioł kondensacyjny o mocy 24 kW zamontowany na ścianie północnej, rekuperator na ścianie wschodniej, w odległości 1,2 m od kotła. Czerpnia i wyrzutnia na tej samej ścianie zewnętrznej, w odstępie 2,2 m.

Kanały główne Ø350 mm poprowadzono pod sufitem kotłowni, z tłumikami 900 mm na wlocie i wylocie centrali. Podejście kanalizacyjne Ø32 mm znajduje się 0,8 m poniżej wylotu skroplin, z syfonem kulowym chroniącym przed cofaniem się zapachów. Gniazdo elektryczne podtynkowe w odległości 0,5 m od centrali, na wysokości 1,4 m.

Wymiennik rekuperatora osiąga sprawność odzysku ciepła 86% przy temperaturze zewnętrznej -7°C. Roczne zużycie energii przez wentylator wynosi 340 kWh, co przy taryfie 0,85 zł/kWh daje 289 zł rocznie. Dla porównania, wentylacja grawitacyjna w domu o tej powierzchni generuje straty ciepła rzędu 4 200 zł rocznie.

Serwis w pierwszym roku ograniczył się do wymiany filtrów po 4 miesiącach i czyszczenia wymiennika po 11 miesiącach. Czas pracy technika: 45 minut na wymianę filtrów, 2 godziny na pełny przegląd z czyszczeniem. Dostęp do centrali nie wymagał przesuwania kotła ani demontażu mebli, całość prac odbywała się w obrębie 60 cm wolnej przestrzeni z przodu urządzenia.

Kluczowy wniosek z tej realizacji dotyczy kolejności prac. Kanały wentylacyjne muszą być zaprojektowane przed ułożeniem instalacji hydraulicznej, a podejście kanalizacyjne pod skropliny musi znaleźć się w projekcie kotłowni, zanim wylewka zostanie zakończona. Rekuperator w kotłowni nie jest urządzeniem, które można dołożyć na końcu, bo wymaga współpracy kilku branż jednocześnie.

Inwestorzy, którzy planują montaż rekuperatora w kotłowni po zakończeniu budowy, najczęściej trafiają na problem braku podejścia kanalizacyjnego lub zbyt krótkich odcinków prostych kanałów. W takiej sytuacji jedynym rozwiązaniem bywa prowadzenie kanałów po ścianie kotłowni, co zabiera 15-20 cm przestrzeni użytkowej i obniża estetykę pomieszczenia.

Rekuperacja w pomieszczeniu z kotłem gazowym działa najlepiej w budynkach, w których wentylacja mechaniczna była zaplanowana od początku. Tam, gdzie instalacja powstaje w trakcie remontu, kotłownia wciąż pozostaje najlepszą lokalizacją, ale wymaga wcześniejszego audytu istniejącej instalacji kanalizacyjnej i elektrycznej. Bez tego nawet najlepszy rekuperator nie zadziała prawidłowo.

Kiedy rekuperator w kotłowni to zły pomysł

Kotłownia o powierzchni poniżej 4 m² nie pomieści rekuperatora obok kotła z zachowaniem wymaganych odległości serwisowych. W takiej sytuacji lepiej rozważyć montaż w garażu z zainstalowaniem grzejnika elektrycznego lub pompy ciepła powietrze-powietrze do ogrzewania powietrza wywiewanego.

Kotłownia z otwartą komorą spalania, w której pracuje kocioł atmosferyczny, kominek lub piec węglowy, wyklucza rekuperator ze względów bezpieczeństwa. W takim budynku wentylacja musi pozostać grawitacyjna lub wspomagana wentylatorem wyciągowym bez odzysku ciepła.

Budynek, w którym kotłownia sąsiaduje bezpośrednio ze sypialnią, wymaga dodatkowej izolacji akustycznej ściany. Rekuperator 350 m³/h bez tłumików generuje hałas, który w sypialni staje się dokuczliwy. Ściana o masie powierzchniowej 80-120 kg/m² z warstwą wełny mineralnej 5 cm obniża poziom hałasu o 15-20 dB.

Decyzja o montażu rekuperatora w kotłowni powinna zapaść na etapie projektu, a nie w trakcie wykańczania domu. Wtedy montaż przebiega sprawnie, urządzenie pracuje ciszej, a rachunki za ogrzewanie spadają o 30-40% w porównaniu z wentylacją grawitacyjną.

Dobór urządzenia, obliczenie długości kanałów i sprawdzenie zgodności z kotłem warto powierzyć projektantowi z doświadczeniem w wentylacji mechanicznej. Jedna wizja lokalna i godzina rozmowy pozwalają uniknąć błędów, które w eksploatacji kosztują znacznie więcej niż konsultacja.

Źródła danych i normy: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.), Dziennik Ustaw 2002 nr 75 poz. 690. PN-EN 16798-3:2017 Wentylacja budynków. PN-EN 13779:2009 Wentylacja budynków niemieszkalnych. PN-EN 1443:2019 Kominy. Karty techniczne urządzeń wentylacyjnych klasy 350 m³/h zgodne z Rozporządzeniem (UE) nr 1253/2014 (ekoprojekt). Strona internetowa: isap.sejm.gov.pl, www.pkn.pl
