Jaka wysokość kotłowni gazowej w 2026? Konkretne wymiary dla każdej mocy

Wysokość kotłowni do 30 kW w domu jednorodzinnym

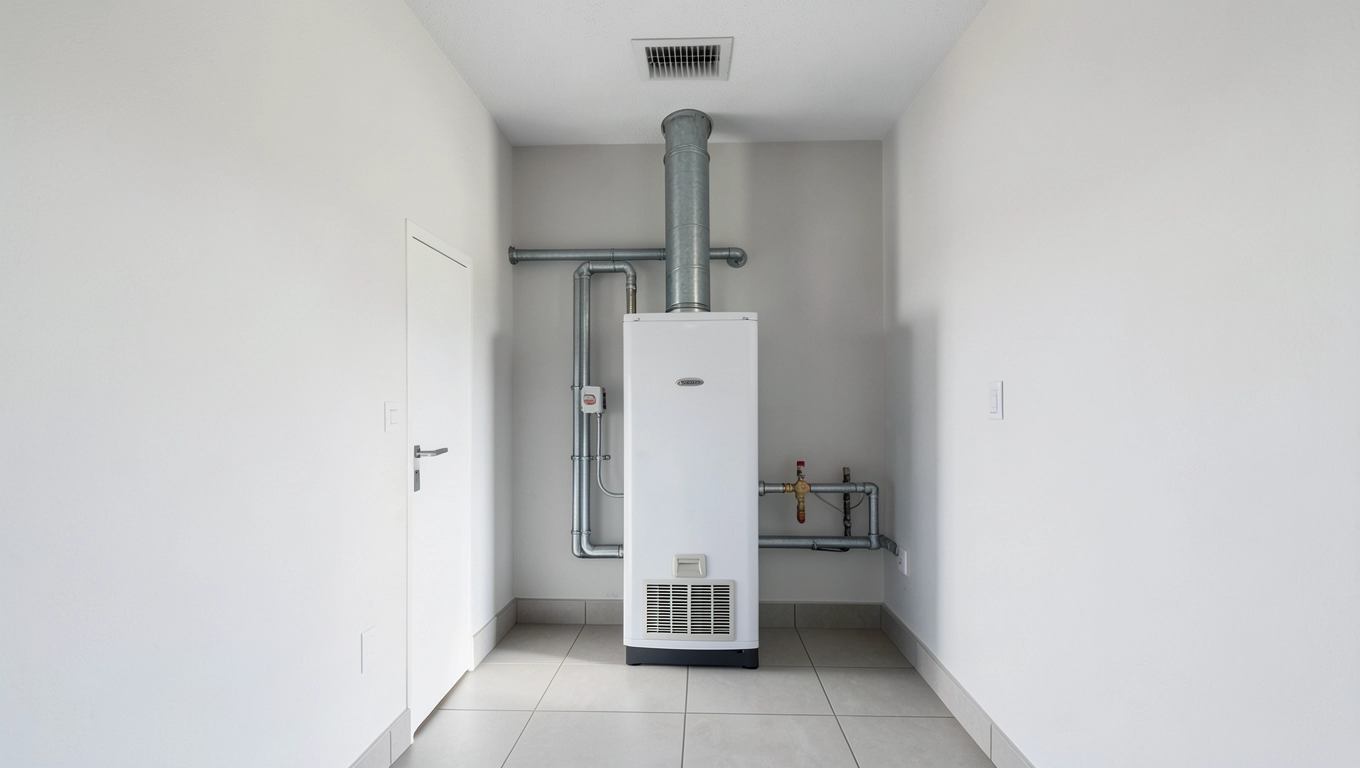

Minimalna wysokość kotłowni gazowej do 30 kW to 2,2 m w świetle wykończonych ścian. Tyle mówi §172 Warunków Technicznych 2022 i ta wartość obowiązuje niezależnie od producenta kotła. Wystarczy ją spełnić, by legalnie uruchomić kocioł kondensacyjny w domu jednorodzinnym, ale diabeł tkwi w trzech detalach: kubaturze, wentylacji i wyprowadzeniu spalin.

• Wysokość kotłowni do 30 kW w domu jednorodzinnym
• Wymiary kotłowni 30-60 kW w wydzielonym pomieszczeniu
• Kotłownia powyżej 60 kW wysokość 2,5 m i detekcja gazu

Kubatura pomieszczenia musi wynosić 6,5 m³ przy zamkniętej komorze spalania lub 8 m³ przy komorze otwartej. Różnica wynika z faktu, że kocioł otwarty pobiera powietrze z wnętrza i zużywa jego część na spalanie, więc projektanci rezerwują większą rezerwę objętości. Praktyczny przykład: dla kotła 24 kW w salonie o powierzchni 25 m² i wysokości 2,5 m uzyskujesz 62,5 m³, a potrzebujesz zaledwie 6,5-8 m³. Limit jest więc spełniony właściwie w każdym typowym pomieszczeniu, co wyjaśnia, dlaczego kotły gazowe montuje się dziś nawet w niewielkich kotłowniach pod schodami.

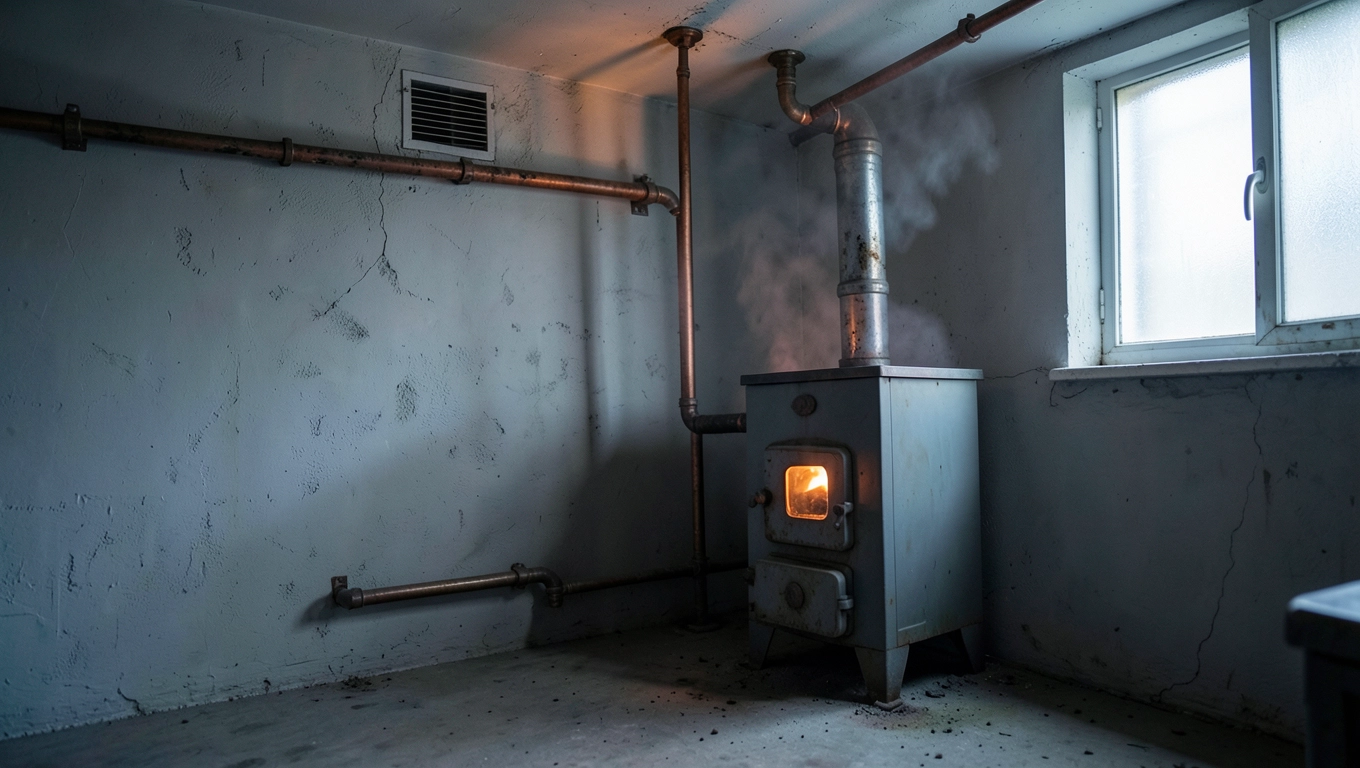

Wentylacja to osobny rozdział i najczęstsza przyczyna problemów przy odbiorze. Kanał nawiewny o przekroju 200 cm² (np. rura Ø160 lub kratka 14×14 cm) montuje się maksymalnie 30 cm nad podłogą. Kanał wywiewny o tej samej powierzchni wychodzi pod stropem. Prosta reguła: dla mocy do 30 kW potrzebujesz 5 cm² nawiewu na każdy kilowat, czyli minimum 150 cm², ale przepisy zaokrąglają to do 200 cm² w każdym kanale. Pamiętaj, że okno uchylne nie zastępuje kanału, bo zimą nikt go nie otworzy, a wtedy kocioł gaśnie od braku tlenu.

Wyprowadzenie spalin przez ścianę to dziś standard, ale ma twarde limity. W budynku jednorodzinnym możesz tak odprowadzać spaliny z kotła do 21 kW, w wielorodzinnym granica spada do 5 kW (różnica wynika z wymagań przeciwpożarowych i bliskości okien sąsiadów). Przewody koncentryczne (rura w rurze) pobierają powietrze z zewnątrz, więc kocioł pracuje niezależnie od kubatury. Kocioł 9 kW potrzebuje ok. 13 m³/h powietrza, kocioł 24 kW już 35 m³/h, a przy intensywnej pracy zimą różnica w zużyciu tlenu w małym pomieszczeniu staje się odczuwalna.

Uwaga: gazomierz nie może znajdować się w pomieszczeniu z kotłem gazowym. To zakaz z §157 WT i wynika z dwóch powodów: ryzyka ulatniania się gazu w zamkniętej przestrzeni oraz braku dostępu dla inkasenta bez wchodzenia do kotłowni. Gazomierz przenosisz do wnęki w ścianie zewnętrznej lub na klatkę schodową.

Skropliny z kotła kondensacyjnego wymagają osobnego podejścia. Przy mocy 24 kW i intensywnej pracy zimą powstaje do 3 litrów kondensatu na godzinę. Woda ta ma odczyn pH 3-4, więc nie wolno jej wylewać do kanalizacji sanitarnej bez neutralizacji. Potrzebujesz pompki kondensatu (np. model z syfonem i zaworem zwrotnym) oraz podejścia do kratki ściekowej. W domach z pompownią przydomową wystarczy odprowadzenie do studzienki, w zabudowie miejskiej bez neutralizatora nie odbierze Ci tego żaden inspektor.

Wymiary kotłowni 30-60 kW w wydzielonym pomieszczeniu

Przedział mocy 30-60 kW to inna liga i koniec z montażem w salonie czy łazience. Potrzebujesz wydzielonego pomieszczenia technicznego, które spełnia wymagania przeciwpożarowe §270 WT. Minimalna wysokość kotłowni gazowej wzrasta do 2,2 m lub więcej, ale w praktyce projektowej celuje się w 2,5 m dla wygodnej obsługi serwisowej.

Ściany i stropy muszą mieć odporność ogniową EI 60, drzwi EI 30, a w budynkach niskich (do 12 m wysokości) strop REI 60. W praktyce oznacza to ściany murowane z bloczków silikatowych o grubości co najmniej 12 cm albo ścianę żelbetową. Płyta g-k ogniochronna na stelażu również przechodzi badania, jeśli projektant wskaże certyfikat systemowy. Wszystkie materiały wykończeniowe w promieniu 0,5 m od kotła muszą być niepalne, bo temperatura obudowy przekracza 80°C, a w okolicy przewodu spalinowego potrafi osiągać 200°C.

Wentylacja skaluje się liniowo. Kanał nawiewny rośnie do 300 cm², wywiewny zostaje przy 200 cm². Średnica przewodu spalinowego dobiera się do mocy, ale dla kotłów 30-60 kW to typowo Ø160-180 mm. Kotły kondensacyjne w tym przedziale pobierają 40-80 m³/h powietrza do spalania, więc kanał nawiewny musi zapewnić taką wymianę. Stosuje się przewody ze stali nierdzewnej lub ceramiki szamotowej, przy czym ceramika lepiej znosi kondensat i kwasy.

Zbiorcze kanały spalinowe z czujnikiem zaniku ciągu to wymóg dla kotłowni obsługujących kilka kotłów lub budynek wielorodzinny. Czujnik ciągu montuje się w górnej części komina, a jego zadaniem jest odcięcie gazu przy braku podciśnienia w kominie. Bez tego zabezpieczenia spaliny mogą cofnąć się do pomieszczenia, co w skrajnych przypadkach prowadzi do zatrucia tlenkiem węgla. W domach jednorodzinnych z jednym kotłem czujnik bywa pomijany, ale ubezpieczyciel może odmówić wypłaty po pożarze lub zaczadzeniu.

Ściana zewnętrzna w pomieszczeniu kotłowni to wymóg logistyczny, nie kaprys projektanta. Potrzebujesz jej do montażu przewodów koncentrycznych lub kratki wentylacyjnej. Jeśli kotłownia sąsiaduje wyłącznie z pomieszczeniami mieszkalnymi, musisz wykonać dodatkowy kanał nawiewny do ściany zewnętrznej, co podnosi koszt o 1500-3000 zł. Warto o tym pamiętać na etapie projektu architektonicznego, bo kucie betonu po fakcie to ból i kurz.

Kotłownia powyżej 60 kW wysokość 2,5 m i detekcja gazu

Kotłownie o mocy 60-2000 kW rządzą się osobnymi regułami zapisanymi w §157-§170 WT. Minimalna wysokość kotłowni gazowej wynosi 2,5 m, a w praktyce przemysłowej projektuje się ją na 3,0-3,5 m ze względu na instalację palników, osprzętu i wygodę obsługi. Przy kominach ceramicznych wysokość pomieszczenia narzuca też minimalna długość pionu spalin przed pierwszym kolanem.

Drzwi wejściowe muszą mieć szerokość minimum 0,9 m i otwierać się na zewnątrz. To wymóg ewakuacyjny: w razie wycieku gazu ratownik wchodzi do kotłowni bez szarpania klamki. Schody przed drzwiami potrzebują szerokości co najmniej 1,0 m, a jeśli prowadzą w dół, wymagają dodatkowej balustrady. Strop nad kotłownią musi być gazoszczelny, czyli odporny na przenikanie metanu do wyższych kondygnacji, co w budynkach wielorodzinnych osiąga się przez wylewkę żelbetową o grubości minimum 15 cm.

System detekcji gazu to obowiązek w każdej kotłowni powyżej 60 kW. Czujnik metanu ustawia się na progu 10% DGW (dolnej granicy wybuchowości), czyli 0,5% objętości metanu w powietrzu. Po przekroczeniu progu zawór odcinający zamyka dopływ gazu w ciągu 30 sekund. Ten zawór musi znajdować się poza budynkiem, w wentylowanej wnęce lub w skrzynce przy gruncie (§158.5 WT). Takie rozwiązanie gwarantuje, że strażak może odciąć gaz bez wchodzenia do zadymionego pomieszczenia.

Lokalizacja detektora metanu ma znaczenie: umieszczasz go 30 cm od sufitu (metan lżejszy od powietrza, więc gromadzi się pod stropem) i maksymalnie 8 m od źródła emisji, czyli od kotła lub zaworu. W wysokich halach montuje się dodatkowy okap nad kotłem, który odprowadza ewentualny wyciek kanałem do detektora. Schemat jest prosty: rysujesz rzut kotłowni, zaznaczasz kocioł, odmierzasz okrąg o promieniu 8 m, w jego obrębie umieszczasz czujnik przy suficie.

Odległości montażowe kotłów w kotłowni wielokotłowej to osobny temat. Minimalne odstępy: 50 cm między czołami sąsiednich kotłów, 1,0 m od boku i tyłu do ściany, 1,5 m od przegrody z kanałem nawiewnym. Te wymiary wynikają z konieczności demontażu palnika, czyszczenia wymiennika oraz obsługi serwisowej. Ciasna kotłownia to gwarancja problemów przy pierwszej awarii zimą i rachunek za demontaż rurociągów.

Oświetlenie kotłowni powyżej 60 kW musi spełniać normę IP65 (pyłoszczelność i ochrona przed zalewaniem), a do tego dochodzi oświetlenie naturalne w proporcji 1:15 powierzchni podłogi, czyli okno o powierzchni równej 1/15 posadzki. W kotłowni 40 m² potrzebujesz okna o powierzchni ok. 2,7 m². Okno otwierane lub wyłaz dachowy pełni dodatkowo funkcję awaryjnej wentylacji w razie zadymienia.

Studzienka schładzająca i neutralizator kondensatu pojawiają się przy mocy powyżej 200 kW. Kondensat z kotłów kondensacyjnych w tej skali to setki litrów na dobę. Neutralizator podnosi pH do poziomu akceptowanego przez miejską oczyszczalnię (zwykle 6,5-9), a studzienka schładza wodę przed zrzutem, by nie naruszać bilansu termicznego kanalizacji. Taki układ kosztuje 8000-15 000 zł, ale bez niego nie uzyskasz pozwolenia na użytkowanie.

Najczęstsze błędy projektowe w kotłowniach gazowych: zbyt mały kanał nawiewny (poniżej 5 cm²/kW), brak czujnika zaniku ciągu w kominie, montaż gazomierza wewnątrz kotłowni, dobór przewodu spalinowego do mocy bez uwzględnienia długości (za długie rury obniżają ciąg), brak odprowadzenia kondensatu lub jego wpięcie do rynny zamiast kanalizacji.

Checklist odbiorowy kotłowni gazowej

• Wentylacja: nawiew i wywiew zgodne z §158, kratki niezasłonięte, ciąg sprawdzony anemometrem
• Odporność ogniowa: ściany, strop, drzwi zgodne z §270, protokoły z badań materiałów
• Spaliny: przewody certyfikowane, ciąg kominowy potwierdzony, czujnik zaniku ciągu sprawny
• Detekcja gazu: czujnik 10% DGW, zawór odcinający poza budynkiem, test szczelności
• Woda i kanalizacja: podejście do kondensatu z neutralizatorem (pH 6,5-9), pompka sprawna
• Oświetlenie: natężenie 200 lx w strefie kotła, IP65, oświetlenie awaryjne przy mocy >60 kW
• Gaz: próba szczelności instalacji, protokół z legalizacji gazomierza poza kotłownią
• Wentylacja awaryjna: okno lub wyłaz otwierany od wewnątrz bez klucza
• Oznakowanie: tablica informacyjna z numerem serwisowym i telefonem na gaz awaryjny
• Dokumentacja: DTR kotła, schemat instalacji, protokoły badań, projekt budowlany z wpisami kierownika

Kalkulator nawiewu: cm² = 5 × kW mocy kotła (minimum 300 cm²). Dla kotła 24 kW daje to 120 cm², ale norma wymusza minimum 200 cm². Dla kotła 50 kW to 250 cm², norma wymusza 300 cm². Dla kotła 100 kW to 500 cm² i tu już bez kalkulatora nie obejdziesz się bez wentylatora wspomagającego.

Jeśli planujesz kotłownię powyżej 60 kW lub modernizujesz istniejącą instalację, pobierz checklistę w wersji PDF i przekaż ją inspektorowi przed odbiorem. To najszybszy sposób, by uniknąć pięciu najczęstszych poprawek, które opóźniają uruchomienie o tygodnie.

Źródła danych: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (tekst jednolity: Dz.U. 2022 poz. 1225), §157, §158, §170, §172, §175, §270. Polskie Normy: PN-EN 14471 (przewody spalinowe), PN-EN 50465 (kotły gazowe), PN-EN 60079-10 (strefy zagrożenia wybuchem). Materiały pomocnicze: poradnik SITP „Instalacje grzewcze w budynkach mieszkalnych" oraz wytyczne producentów palników.
