Schemat kotłowni 2026: jak go poprawnie sporządzić?

Jeśli wizja bezbłędnie działającej kotłowni przerodziła się w koszmar przemycania poprawkę do gotowego projektu, nie jesteś sam. Źle zaprojektowany schemat kotłowni potrafi kosztować setki godzin pracy, stratę czasu na etapie wykonawczym i co najgorsze kłopoty z odbiorem całej instalacji. Tymczasem jeden precyzyjny dokument rysunkowy może uchronić przed tym wszystkim: to on stanowi mapę, do której wracasz na każdym etapie, od koncepcji po pierwsze uruchomienie.

• Kluczowe elementy wyposażenia kotłowni
• Normy i oznaczenia na schematach instalacji grzewczych
• Przykładowe schematy ideowe dla paliw stałych, gazowych i olejowych
• Schemat kotłowni pytania i odpowiedzi

Kluczowe elementy wyposażenia kotłowni

Serce każdej kotłowni stanowi oczywiście kocioł urządzenie grzewcze przekształcające energię chemiczną paliwa w ciepło nośnika grzewczego. W zależności od zastosowanego paliwa wyróżniamy kotły na paliwo stałe, gazowe i olejowe, a każda z tych kategorii obejmuje odmienne konstrukcje i mechanizmy spalania. Kotły na paliwo stałe dzielą się na urządzenia z górnym spalaniem, dolnym spalaniem oraz z wymuszonym nadmuchem powietrza, podczas gdy kotły gazowe i olejowe wyposażone są w palniki modulowane pozwalające na płynną regulację mocy w zakresie nawet 20-100% obciążenia nominalnego.

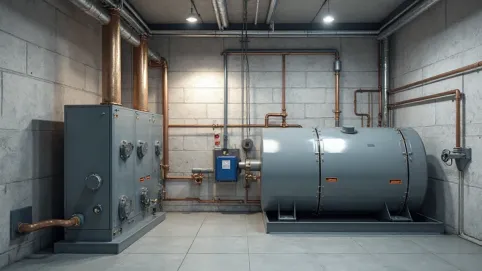

Obok kotła niezbędny okazuje się zbiornik wyrównawczy, potocznie nazywany buforem ciepła. Jego zadanie wykracza poza wyrównywanie temperatury magazynuje nadwyżkę energii wytworzonej w okresie szczytowej pracy kotła, by następnie oddawać ją do instalacji w momencie, gdy urządzenie grzewcze nie pracuje. Dla kotłów na paliwo stałe bufor stanowi wręcz element konieczny: bez niego kocioł musi pracować w trybie ciągłego załadunku i rozruchu, co drastycznie obniża sprawność całego układu i przyspiesza zużycie komory spalania. Pojemność zbiornika oblicza się na podstawie mocy kotła oraz przewidywanego czasu pracy między kolejnymi załadunkami orientacyjnie przyjmuje się 20-50 litrów na każdy kilowat mocy nominalnej.

Naczynie wzbiorcze pełni funkcję wentyla bezpieczeństwa dla całego układu ciśnieniowego. Gdy woda grzewcza rozszerza się pod wpływem wzrostu temperatury, nadmiar objętościowy przemieszcza się do wnętrza naczynia wyposażonego w membranę elastomerową takie rozwiązanie utrzymuje ciśnienie w instalacji w bezpiecznych granicach i chroni przewody przed rozerwaniem. Dobór pojemności naczynia zależy od całkowitej ilości wody w systemie oraz maksymalnej temperatury pracy: dla typowej instalacji domowej przyjmuje się wartość równą około 12% objętości czynnika grzewczego. Zbyt małe naczynie skutkuje ciągłym zadziałaniem zaworu bezpieczeństwa i stratami wody, co wymusza częste uzupełnianie instalacji.

Powiązany temat schemat kotłowni na pellet z buforem

Zawór bezpieczeństwa stanowi ostatnią linię obrony przed nadciśnieniem jego membrana reaguje na wzrost ciśnienia powyżej wartości znamionowej i otwiera ujście, odprowadzając nadmiar wody do kanalizacji. Dla instalacji domowych typowo ustawia się próg zadziałania na poziomie 3 barów, natomiast w przypadku kotłów przepływowych o wysokiej temperaturze roboczej wartość ta może wzrastać do 4 barów. Kluczowe jest, by każdy kocioł dysponował własnym zaworem bezpieczeństwa o przepustowości dostosowanej do jego mocy wspólny zawór dla całego stringu kotłów nie zapewnia właściwej ochrony.

Pompy obiegowe wymuszają ruch nośnika ciepła przez przewody instalacyjne, pokonując opory hydrauliczne grzejników, zaworów i rurociągów. Nowoczesne pompy elektroniczne regulują automatycznie wydajność w zależności od aktualnego zapotrzebowania gdy tylko część grzejników pracuje przy obniżonym obciążeniu, pompa zwalnia, zmniejszając zużycie energii elektrycznej nawet o 70% w porównaniu z tradycyjnymi urządzeniami o stałych obrotach. Przy doborze pompy należy uwzględnić przepływ objętościowy wyrażony w metrach sześciennych na godzinę oraz wysokość podnoszenia mierzona w metrach słupa wody oba parametry muszą odpowiadać charakterystyce hydraulicznej projektowanego układu.

Układ uzdatniania wody chroni wnętrze kotła i przewodów przed degradacją wynikającą z twardości wody oraz obecności rozpuszczonych gazów. Osad węglanu wapnia osadzający się na ściankach komory spalania działa jak izolator termiczny warstwa zaledwie 1 milimetra obniża sprawność wymiany ciepła o kilka procent i może prowadzić do miejscowego przegrzewania, a w konsekwencji do pęknięcia materiału. Zmiękczacz wody eliminuje jony wapnia i magnezu, natomiast odgazowywacz usuwa rozpuszczony tlen odpowiedzialny za korozję wewnętrzną rur i wymienników. W regionach o twardości przekraczającej 10°dH instalacja uzdatniacza znacząco wydłuża żywotność całego układu grzewczego.

Normy i oznaczenia na schematach instalacji grzewczych

Polskie normy budowlane nakładają na projektantów kotłowni obowiązek przestrzegania szeregu przepisów technicznych, których znajomość stanowi podstawę każdego poprawnego schematu. Norma PN-EN 12828 definiuje projektowanie instalacji ogrzewczych w budynkach, określając wymagania dotyczące doboru urządzeń, zabezpieczeń oraz automatyki sterującej. PN-EN 12831 z kolei dostarcza metodykę obliczania zapotrzebowania na ciepło poszczególnych pomieszczeń na jej podstawie określa się moc kotła niezbędną do pokrycia strat transmisyjnych przez przegrody budowlane, wentylacyjnych strat ciepła oraz obciążenia na potrzeby ciepłej wody użytkowej.

Warunki techniczne obowiązujące dla budynków mieszkalnych i użyteczności publicznej precyzują minimalną kubaturę pomieszczenia kotłowni na poziomie 10 metrów sześciennych przy wysokości w świetle nie mniejszej niż 2,2 metra. Wentylacja nawiewno-wywiewna musi zapewniać dopływ powietrza do spalania w ilości nie mniejszej niż 0,5 metra sześciennego na godzinę przypadającego na każdy kilowat mocy zainstalowanej wartość tę oblicza się na podstawie niższej wartości opałowej paliwa, co gwarantuje wystarczającą rezerwę nawet przy pracy kotła z pełnym obciążeniem. Kanały doprowadzające powietrze do spalania muszą prowadzić z zewnątrz budynku lub z pomieszczeń nieprzeznaczonych na stały pobyt ludzi.

Odległości od przegród ogniowych i stref użytkowych stanowią odrębną kategorię wymagań przeciwpożarowych. Minimalna odległość między powierzchnią kotła a przeciwległą ścianą wynosi 60 centymetrów, natomiast prześwit serwisowy przy zamknięciu drzwikotłowni nie może być mniejszy niż 45 centymetrów. Ściany i drzwi oddzielające kotłownię od stref mieszkalnych muszą spełniać wymagania określone w klasie odporności ogniowej dla kotłowni gazowej z kotłem kondensacyjnym o mocy do 200 kilowatów wystarcza zazwyczaj klasa EI 30, lecz dla kotłów na paliwo stałe wymagania są ostrzejsze ze względu na wyższą temperaturę spalin.

Symbole stosowane na schematach ideowych kotłowni podlegają standaryzacji zawartej w normie PN-EN ISO 10628. Podstawowe oznaczenia obejmują: kocioł oznaczany literą K, pompę obiegową literą P, zawór bezpieczeństwa skrótem ZB, naczynie wzbiorcze symbolem NW, zbiornik wyrównawczy literami ZW oraz przewód spalinowy literą S. Armatura rurowa posiada własne zestawy znaków zawory odcinające, zwrotne, termostatyczne i redukcyjne każdy otrzymuje osobny symbol geometryczny. Czujniki temperatury i ciśnienia oznacza się okręgami z odpowiednimi literami, natomiast regulatory sterujące przedstawia się jako prostokąty z wpisanymi funkcjami logicznymi.

Prawidłowo wykonany schemat kotłowni zawiera kierunki przepływu czynnika grzewczego, średnice przewodów, oznaczenia materiałowe rurociągów oraz punkty pomiarowe ciśnienia i temperatury. Każde połączenie między komponentami musi być jednoznacznie zidentyfikowane poprzez numerację węzłów lub listę przyporządkowaną w tabelce legendy. Normy określają również sposób przedstawiania połączeń kołnierzowych i gwintowych, rozdziału na obiegi pierwotny i wtórny oraz pętli mieszania zapobiegającej powrotowi wody o zbyt niskiej temperaturze do kotła pominięcie którejkolwiek z tych informacji czyni dokumentację bezużyteczną dla wykonawcy i uniemożliwia uzyskanie pozytywnej opinii kominiarskiej.

Przykładowe schematy ideowe dla paliw stałych, gazowych i olejowych

Schemat kotłowni z kotłem na paliwo stałe typu retortowego różni się zasadniczo od konfiguracji przeznaczonych dla paliw gazowych czy olejowych. Układ retortowy wyróżnia się automatycznym podajnikiem ślimakowym transportującym pelet lub węglowy sortyment drobny z zasobnika do komory spalania, gdzie następuje spalanie w warstwie żarowej utrzymywanej na dnie retorty. Kocioł wyposażony jest w ruszt awaryjny umożliwiający ręczny załadunek w przypadku awarii podajnika, a wbudowany wymiennik ciepła płaszczowo-rurkowy zapewnia wysoką sprawność wymiany termicznej przekraczającą 85% dla peletu drzewnego. Obecność wentylatora nadmuchowego po stronie spalania wymusza zastosowanie zamkniętej komory spalin z wentylatorem wyciągowym naturalny ciąg kominowy okazuje się niewystarczający przy wymuszonym doprowadzeniu powietrza.

Zbiornik buforowy w instalacji z kotłem retortowym pełni funkcję akumulatora cieplnego kompensującego dysproporcję między ciągłym tempem spalania a pulsacyjnym charakterem zapotrzebowania na ciepło. Bez bufora kocioł pracowałby w trybie start-stop, co obniża sprawność energetyczną nawet o 15% i przyspiesza zużycie materiałów ogniotrwałych komory spalania. Pojemność akumulacyjna oblicza się na podstawie współczynnika obciążenia sezonowego im niższa wartość tego parametru, tym większy bufor potrzebny do zgromadzenia nadwyżki ciepła wytwarzanego w okresie szczytowym. Typowe rozwiązanie dla domu jednorodzinnego o powierzchni 150-200 metrów kwadratowych zakłada zbiornik o pojemności 500-800 litrów.

Istotnym elementem schematu kotłowni na paliwo stałe pozostaje zawór mieszający trójdrożny chroniący przed powrotem wody chłodnej do wymiennika. Temperatura powrotna poniżej 50 stopni Celsjusza powoduje skraplanie pary wodnej na ściankach komory spalania skropliny reagują z popiołem, tworząc substancję żrącą przyspieszającą korozję stalowych elementów konstrukcji. Zjawisko to określa się mianem korozji niskotemperaturowej i może w ciągu kilku sezonów doprowadzić do nieszczelności wymiennika. Zawór termostatyczny z siłownikiem elektrycznym utrzymuje temperaturę powrotu powyżej ustalonego progu, mieszając wodę gorącą z obiegu kotłowego z wodą powracającą z instalacji.

Kotłownia gazowa przyjmuje odmienną topologię wynikającą z charakterystyk modulatora palnika. Palnik modulowany reaguje na sygnały regulatora kotła, zmieniając wydajność w zależności od aktualnego zapotrzebowania typowy zakres modulacji wynosi od 20% do 100% mocy nominalnej. Mechanizm ten eliminuje potrzebę stosowania bufora ciepła, ponieważ kocioł może pracować z obciążeniem dopasowanym do chwilowego zapotrzebowania bez nadprodukcji ciepła. Schemat obejmuje kompaktowe naczynie wzbiorcze montowane bezpośrednio przy kotle, pompę obiegową z automatyczną regulacją różnicową ciśnienia oraz pełen zestaw zabezpieczeń obejmujący dwuprzewodowy zawór bezpieczeństwa gazu i czujnik pracy wentylatora spalin.

Kotły kondensacyjne stanowiące standard w nowych instalacjach gazowych odzyskują ciepło latentne ze spalin poprzez skroplenie zawartej w nich pary wodnej. Proces ten zachodzi, gdy temperatura wody powrotnej spadnie poniżej 55 stopni Celsjusza wtedy para wodna zawarta w spalinach ulega skropl , oddając ciepło przepływającemu obok czynnikowi grzewczemu. Efektywność takiego układu przekracza 100% w odniesieniu do dolnej wartości opałowej gazu, co oznacza realną oszczędność paliwa rzędu 15-20% w porównaniu z kotłami konwencjonalnymi. Schemat kotłowni kondensacyjnej wymaga starannego zaprojektowania obiegu powrotnego zbyt wysoka temperatura wody wracającej do kotła uniemożliwia kondensację i niweczy korzyści energetyczne.

Instalacja olejowa przypomina konfigurację gazową pod względem topologii hydraulicznej, lecz wprowadza dodatkowe wyzwania związane z magazynowaniem i przygotowaniem paliwa. Zbiornik oleju opałowego wymaga wykonania wanny przeciwrozlewowej o pojemności co najmniej 110% pojemności zbiornika głównego takie rozwiązanie zabezpiecza przed wyciekiem w przypadku nieszczelności. Przewody olejowe prowadzi się z zachowaniem minimalnych odległości od elementów grzewczych i z obowiązkowym stosowaniem rur metalowych na odcinkach narażonych na oddziaływanie temperatury. Palnik olejowy wymaga regularnej konserwacji osadzające się na dyszy i komorze spalania produkty niecałkowitego spalania obniżają sprawność i zwiększają emisję sadzy.

Zasady projektowania schematów wielopaliwowych łączą wymagania wszystkich zastosowanych typów kotłów przy jednoczesnym zachowaniu niezależności poszczególnych obiegów. Każde źródło ciepła wymaga własnego zaworu bezpieczeństwa, własnego naczynia wzbiorczego oraz autonomicznego układu sterowania. Kocioł rezerwowy uruchamia się automatycznie w przypadku awarii kotła podstawowego sterownik porównuje sygnały z czujników temperatury i ciśnienia, podejmując decyzję o przełączeniu na podstawie zadanych priorytetów. Zbiornik buforowy pełni funkcję integratora ciepła wytwarzanego przez różne źródła, umożliwiając optymalizację pracy całego układu pod kątem zużycia paliwa i komfortu użytkowników.
