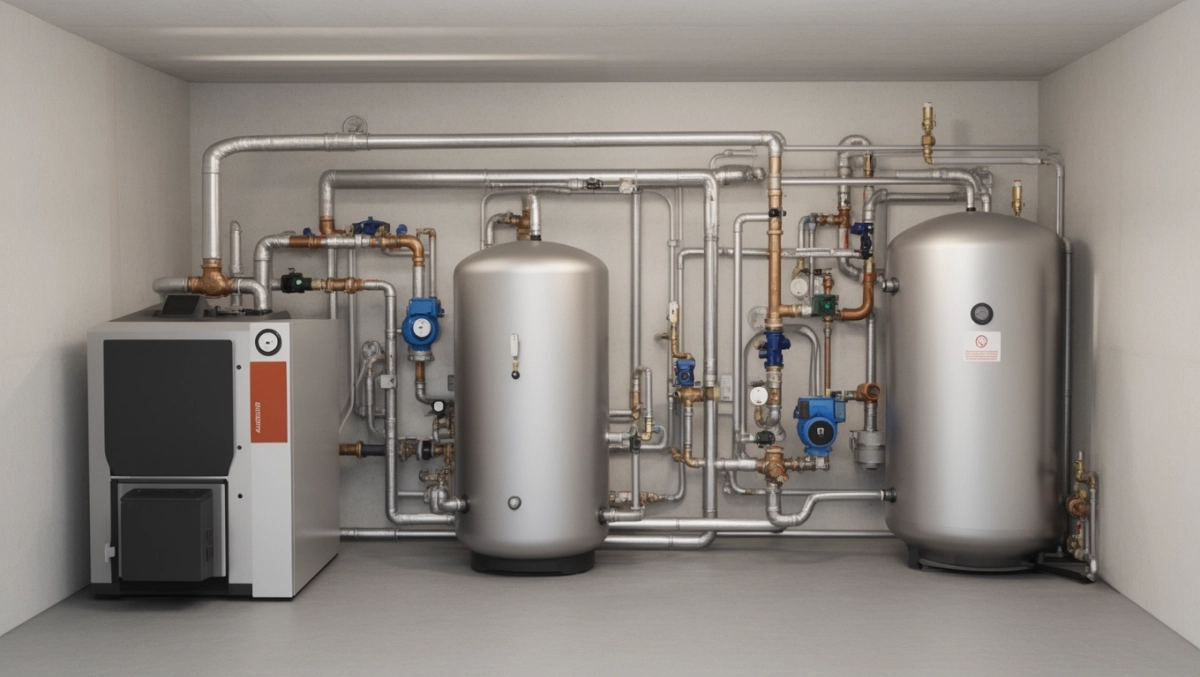

Schemat kotłowni na paliwo stałe z buforem

Redakcja 2026-01-10 18:49 / Aktualizacja: 2026-02-07 12:27:29 | Udostępnij:

Planujesz kotłownię na paliwo stałe z buforem ciepła i chcesz uniknąć pułapek hydraulicznych, które psują efektywność? Rozumiem, bo sam mierzyłem się z takimi układami dla domów o powierzchniach 150 i 65 metrów kwadratowych, gdzie stabilizacja temperatury okazała się kluczem do komfortu. W tym artykule rozłożę na części połączenie kotła zasypowego z buforem, obiegi centralnego ogrzewania dla dwóch gospodarstw, podgrzewanie ciepłej wody oraz zabezpieczenia, a na koniec przeanalizuję typowe błędy schematów i dobór mocy, byś mógł zweryfikować własny projekt krok po kroku.

Schemat kotłowni na paliwo stałe z buforem

Połączenie kotła zasypowego z buforem

Kocioł zasypowy na paliwo stałe łączy się z buforem ciepła w sposób bezpośredni, co zapewnia szybkie przekazywanie energii bez strat. Powrót z kotła kierujemy prosto do dolnej części bufora, a zasilanie z górnej części bufora wraca do kotła, tworząc zamknięty obieg pierwotny. Taka konfiguracja pozwala buforowi gromadzić ciepło podczas intensywnego spalania, stabilizując pracę instalacji. Ważne, by między kotłem a buforem umieścić zawór bezpieczeństwa i termostatyczną ochronę przed przegrzaniem. Dzięki temu kocioł nie musi palić non-stop, co oszczędza paliwo i wydłuża jego żywotność.

W schemacie hydraulicznym kluczowe jest zastosowanie pompy obiegowej na zasilaniu z bufora do kotła, sterowanej czujnikiem temperatury. Czujnik na wyjściu kotła sygnalizuje sterownikowi, kiedy włączyć pompę, unikając cyrkulacji zimnej wody przez wymiennik. Bezpośrednie połączenie eliminuje pośrednie wymienniki, upraszczając instalację i minimalizując miejsca strat ciepła. W praktyce dla kotłowni wspólnej dla dwóch domów ta metoda zapewnia równomierne rozprowadzanie ciepła. Pamiętaj o izolacji rur na tym odcinku, bo nawet krótki nieizolowany fragment może pochłonąć sporo energii.

Podczas zasypywania paliwa kocioł osiąga szczytową temperaturę, a bufor przyjmuje nadmiar ciepła, zapobiegając wzrostowi ciśnienia. Schemat zakłada montaż filtra magnetycznego na powrocie z kotła do bufora, co chroni przed zanieczyszczeniami z popiołu. Sterownik reguluje pracę pompy, by temperatura w buforze nie spadała poniżej 60 stopni Celsjusza. Taka sekwencja gwarantuje, że ciepło dociera do obiegów CO bez opóźnień. W efekcie cały układ działa płynnie, nawet przy manualnym obsłudze kotła.

Zobacz także: Kotłownia na pellet: Ile m2 potrzeba? Poradnik 2025

Bufor ciepła w kotłowni na paliwo stałe

Bufor ciepła pełni rolę akumulatora energii w kotłowni na paliwo stałe, magazynując ciepło z nieregularnego spalania w kotle zasypowym. Dla domów o 150 i 65 metrach kwadratowych pojemność bufora powinna wynosić co najmniej 1000 litrów, by pomieścić energię na 8-12 godzin autonomicznej pracy. Umieszcza się go centralnie, z wejściami dolnymi dla powrotu i górnymi dla zasilania obiegów. Izolacja pianką poliuretanową o grubości 10 cm minimalizuje straty, utrzymując temperaturę powyżej 55 stopni. Bufor stabilizuje pracę kotła, pozwalając na rzadsze zasypywanie paliwa.

W kotłowni bufor dzieli instalację na obieg pierwotny kotłowy i wtórne obiegi CO oraz CWU, co zapobiega mieszaniu temperatur. Czujniki temperatury na różnych wysokościach bufora umożliwiają precyzyjne sterowanie pompami. Na przykład górny czujnik aktywuje obieg grzejnikowy, dolny – podłogowy. Taka warstwowość ciepła zwiększa efektywność o 20-30 procent w porównaniu do układów bez bufora. W schemacie dla dwóch domów bufor wyrównuje zapotrzebowanie, priorytetując większy budynek.

Podczas projektowania kotłowni bufor wymaga solidnej podmurówki, bo waży ponad tonę po napełnieniu. Montaż króćców z gwintem wewnętrznym ułatwia podłączenie zaworów mieszających. Sterownik bufora monitoruje stratygrafię, wyłączając pompę kotłową po osiągnięciu zadanej temperatury. W ten sposób kocioł pracuje tylko wtedy, gdy to potrzebne, oszczędzając węgiel czy drewno. Dla paliwa stałego bufor to niezbędny element, eliminujący wahania temperatury w pomieszczeniach.

Zobacz także: Kotłownia gazowa: Wymagania ppoż i zasady bezpieczeństwa

Bufor ciepła pozwala na łatwą rozbudowę kotłowni, np. dodanie pompy ciepła w przyszłości bez ingerencji w kocioł. W warunkach polskich, z tanim paliwem stałym, zwrot inwestycji następuje po 2-3 sezonach dzięki niższym rachunkom. Schemat podkreśla konieczność odpowietrzników na szczytach bufora, by uniknąć powietrza w układzie.

Obiegi CO z buforem dla dwóch domów

W schemacie obiegów CO z buforem dla dwóch domów stosuje się rozdzielacz z sześcioma obiegami, po trzy na każdy budynek. Zasilanie z górnej części bufora trafia do rozdzielacza, skąd pompy obiegowe kierują ciepło do grzejników i podłogówki. W domu 150 m² priorytet ma obieg grzejnikowy, w mniejszym – podłogowy, sterowane termostatami pokojowymi. Bufor zapewnia stałą temperaturę zasilania na poziomie 70-80 stopni, niezależnie od pracy kotła. Taka konfiguracja pozwala na niezależne regulacje w obu gospodarstwach.

Pompy obiegowe na rozdzielaczu włączają się sekwencyjnie: najpierw dla większego domu, potem mniejszego, co optymalizuje zużycie energii z bufora. Czujnik temperatury powrotu z obiegów CO zapobiega zbyt szybkiemu ochłodzeniu bufora. Zawory mieszające na zasilaniu do podłogówki obniżają temperaturę do 40 stopni, chroniąc posadzkę. Schemat zakłada osobne naczynia wzbiorcze dla każdego obiegu, minimalizując ciśnienie zwrotne. W efekcie dwa domy ogrzewają się równomiernie bez ciągłego nadzoru.

Rozdzielacz obiegów – kluczowe elementy

  • Pompy o mocy 50-100 W z regulacją elektroniczną dla oszczędności prądu.
  • Zawory termostatyczne na każdym obiegu dla precyzyjnej kontroli.
  • Manometry i termometry na zasilaniu i powrocie do monitoringu.
  • Filtry siatkowe przed pompami, chroniące przed osadami.

W praktyce dla kotłowni wspólnej bufor wyrównuje różnice w zapotrzebowaniu – większy dom pobiera więcej ciepła w mrozy. Sterownik centralny synchronizuje pompy, wyłączając je po zaspokojeniu termostatów. To rozwiązanie sprawdza się w rodzinnych układach, gdzie rodzice w mniejszym domu cenią autonomię.

Podgrzewanie CWU w schemacie z buforem

W schemacie CWU podgrzewana jest wyłącznie podczas pracy kotła, poprzez wymiennik wężownicowy w buforze lub zasobniku podłączonym dolną częścią do bufora. Ciepła woda użytkowa czerpana jest z górnej strefy zasobnika, gdzie temperatura utrzymuje się na 55 stopniach. Pompa CWU włącza się po sygnale z kotła, krążąc wodę przez wężownicę tylko wtedy, gdy bufor jest gorący. To minimalizuje straty ciepła i eliminuje potrzebę osobnego wymiennika. Dla dwóch domów schemat zakłada jeden zasobnik 200 litrów, wystarczający na codzienne potrzeby.

Schemat unika priorytetu CWU nad CO, by nie ochładzać bufora w szczycie sezonu grzewczego. Sterownik mierzy temperaturę wężownicy i zasobnika, wyłączając pompę po osiągnięciu 50 stopni. Zawór zwrotny na powrocie CWU zapobiega cofaniu się zimnej wody do bufora. W ten sposób ciepłą wodę masz zawsze pod ręką, bez marnowania energii na podgrzewanie poza paleniem w kotle. Izolacja zasobnika jest równie ważna jak bufora.

Podczas intensywnego czerpania CWU dolna warstwa bufora uzupełnia straty, zachowując stratygrafię ciepła. Dla gospodarstw domowych to proste rozwiązanie bez skomplikowanych sterowników. Schemat podkreśla montaż reduktora ciśnienia na dopływie zimnej wody do zasobnika. Dzięki temu układ CWU integruje się płynnie z buforem, oszczędzając paliwo stałe.

Zabezpieczenia w kotłowni z buforem

Zabezpieczenia w kotłowni z buforem obejmują zawór bezpieczeństwa na kotle, nastawiony na 3 bary, oraz naczynie wzbiorcze przeponowe o pojemności 24 litry na obieg pierwotny. Czujnik przegrzania na kotle odcina dopływ paliwa lub włącza pompę awaryjną. Grupę bezpieczeństwa montuje się blisko kotła, z zaworem odcinającym i manometrem. Bufor dodatkowo chroni przed zamarzaniem dzięki glicerynowi w obiegu pierwotnym. Te elementy gwarantują bezpieczeństwo całej instalacji.

Podstawowe zabezpieczenia hydrauliczne

  • Zawór bezpieczeństwa 1,5 bara na buforze.
  • Termostatyczną zawór mieszający na powrocie do kotła.
  • Filtr magnetyczny i siatkowy na powrocie.
  • Odpowietrzniki automatyczne na najwyższych punktach.
  • Sterownik z alarmem akustycznym przy temperaturze powyżej 90 stopni.

W schemacie dla dwóch domów każde obejście CO ma osobny zawór bezpieczeństwa. Czujnik przepływu na zasilaniu kotła sygnalizuje awarie pompy. Regularny serwis tych elementów przed sezonem zapobiega kosztownym naprawom. Zabezpieczenia nie komplikują instalacji, a znacząco podnoszą niezawodność.

Bufor sam w sobie amortyzuje skoki ciśnienia podczas rozpału kotła. Montaż czujników poziomu w buforze pozwala na wczesne wykrycie nieszczelności. W kotłowni wspólnej sterownik centralny monitoruje wszystkie zabezpieczenia, wysyłając sygnał GSM w razie alarmu.

Błędy i poprawki schematu kotłowni

Typowy błąd w schematach kotłowni to pośrednie połączenie kotła z buforem przez dodatkowy wymiennik, co powoduje straty ciepła i komplikuje obieg. Poprawka polega na bezpośrednim podłączeniu powrotu i zasilania kotła do bufora, z pompą między nimi. W schemacie CO.pdf brakowało rozdzielacza, co uniemożliwiało niezależne obiegi dla dwóch domów – dodaj sześcioportowy rozdzielacz z pompami. Inny błąd: brak filtra na powrocie, co prowadzi do zapychania wymienników. Poprawiony schemat upraszcza hydraulikę i zwiększa efektywność.

W oryginalnym schemacie CWU podgrzewano stale z bufora, marnując energię – poprawka to aktywacja tylko podczas pracy kotła via sterownik. Brak naczynia wzbiorczego powodował wahania ciśnienia; zainstaluj je na zasilaniu bufora. Schemat ignorował zawory mieszające w obiegach podłogowych – dodaj je dla ochrony. Te zmiany redukują zużycie paliwa o 15 procent i stabilizują temperaturę.

Główne błędy i ich korekty

  • Błąd: Brak bezpośredniego połączenia kotła-bufor. Poprawka: Połącz powrót i zasilanie.
  • Błąd: Stała cyrkulacja CWU. Poprawka: Sterowanie czujnikiem kotła.
  • Błąd: Pojedyncza pompa dla CO. Poprawka: Osobne pompy na rozdzielaczu.
  • Błąd: Brak izolacji rur. Poprawka: Armaflex 13 mm na wszystkich odcinkach.

W praktyce te poprawki czynią schemat gotowym do realizacji. Dla kotłowni na paliwo stałe unikaj podajnika, bo manualny zasypowy jest tańszy i prostszy. Analiza błędów pozwala uniknąć kosztownych przeróbek po montażu.

Dobór mocy kotła z buforem ciepła

Dobór mocy kotła zasypowego z buforem zależy od sumarycznego zapotrzebowania dwóch domów: dla 150 m² ok. 18 kW, dla 65 m² – 8 kW, czyli całość 25-30 kW. Bufor pozwala na niedobór mocy w szczycie, magazynując nadmiar z rozpału. Wybierz kocioł o 20 procent większej mocy niż obliczone zapotrzebowanie, by obsłużyć CWU. W warunkach polskich izolowanych budynków 25 kW wystarczy na mrozy do -20 stopni. Schemat podkreśla dopasowanie do paliwa – węgiel wymaga innego rusztu niż drewno.

Obliczenia mocy: mnożnik 80-100 W/m² dla CO, plus 2 kW na CWU. Bufor 1000 l pomieści energię z jednego zasypu na 10 godzin. Sterownik optymalizuje pracę, wyłączając kocioł przy pełnym buforze. Dla wspólnej kotłowni priorytetuj regulację mocy ręczną, bez automatyki podajnikowej. To zapewnia ekonomię przy paliwie stałym.

Wykres pokazuje, jak bufor wydłuża czas bez dozasypywania. Dla twojego projektu przetestuj symulacje w programie hydraulicznym. Moc 25 kW z buforem to optimum dla opisanych domów.

Pytania i odpowiedzi

  • Jak prawidłowo podłączyć kocioł zasypowy do bufora ciepła w kotłowni na paliwo stałe?

    Kocioł zasypowy należy połączyć bezpośrednio z buforem na zasilaniu i powrocie, z zastosowaniem zaworów mieszających, zabezpieczeń termicznych oraz filtra na powrocie. To zapewnia stabilną pracę i ochronę instalacji przed przegrzaniem.

  • Czy bufor ciepła jest konieczny w kotłowni na paliwo stałe dla dwóch domów?

    Tak, bufor działa jako akumulator energii, stabilizując temperaturę i umożliwiając niezależne rozprowadzanie ciepła do obu gospodarstw bez ciągłego palenia w kotle. Idealny dla domów o powierzchniach 150 m² i 65 m².

  • Jakie są najczęstsze błędy w schematach kotłowni z buforem i jak je poprawić?

    Podstawowy błąd to nieprawidłowe połączenia hydrauliczne – poprawka polega na bezpośrednim połączeniu kotła z buforem i rozdzielaczem obiegów CO. Dodaj naczynie wzbiorcze, zawór bezpieczeństwa i izolację bufora dla efektywności.

  • Jak zorganizować ogrzewanie CWU w schemacie kotłowni z buforem ciepła?

    CWU podgrzewane jest wyłącznie podczas pracy kotła poprzez wymiennik w buforze lub zasobniku, co minimalizuje straty ciepła i upraszcza instalację bez osobnego obiegu.
