Szkic garażu blaszanego do zgłoszenia – wzór 2025

Planujesz postawić garaż blaszany na swojej działce i zastanawiasz się, jak przygotować szkic do zgłoszenia budowy. Ten dokument okazuje się kluczowy, bo pozwala ominąć procedurę pozwolenia na budowę dla obiektów do 35 m². Omówimy wymagania prawne, szkic sytuacyjny z lokalizacją na działce, rysunek techniczny z wymiarami i przekrojami. Dowiesz się, jak zaznaczyć odległości od granic, jakie elementy uwzględnić i jakich błędów unikać. Na koniec pokażemy wzór szkicu na 2025 rok, zgodny z aktualnymi przepisami. Wszystko krok po kroku, byś mógł sam to ogarnąć.

• Wymagania prawne szkicu garażu blaszanego
• Szkic sytuacyjny garażu blaszanego
• Rysunek techniczny garażu blaszanego
• Odległości w szkicu garażu blaszanego
• Elementy szkicu garażu blaszanego
• Błędy w szkicu garażu blaszanego
• Wzór szkicu garażu blaszanego 2025
• Pytania i odpowiedzi dotyczące szkicu garażu blaszanego do zgłoszenia

Wymagania prawne szkicu garażu blaszanego

Garaż blaszany o powierzchni zabudowy do 35 m² na działce budowlanej nie wymaga pozwolenia na budowę, ale zgłoszenie jest obowiązkowe według art. 29 ust. 1 pkt 2 Prawa Budowlanego. Szkic do zgłoszenia musi być precyzyjny, bo organ nadzoru budowlanego sprawdzi zgodność z przepisami. Bez poprawnego szkicu zgłoszenie wróci z wezwaniem do uzupełnień, co opóźni start prac. Kluczowe warunki to wysokość do 5 m i brak stałych fundamentów przekraczających normy. Rozporządzenie Ministra Rozwoju i Technologii z 2023 r. określa wzór formularza zgłoszenia, w którym szkic stanowi załącznik.

Podstawa prawna krok po kroku

Zaczynasz od sprawdzenia, czy działka jest budowlana – to podstawa. Potem weryfikujesz limity powierzchni i wysokości. Szkic musi potwierdzać te parametry wizualnie. Organ wymaga też oświadczenia o prawie do dysponowania gruntem. Oto kroki do przygotowania:

• Przeczytaj art. 29 i 30 Prawa Budowlanego, by zrozumieć zwolnienie z pozwolenia.
• Pobierz aktualny formularz zgłoszenia z gov.pl.
• Dołącz szkic sytuacyjny i techniczny jako dwa oddzielne rysunki.
• Podpisz oświadczenie o zgodności z miejscowym planem zagospodarowania.
• Wyślij zgłoszenie pocztą lub osobiście do starostwa.

Art. 3 pkt 3 Prawa Budowlanego klasyfikuje garaż blaszany jako budynek gospodarczy, nawet jeśli jest metalowy. Orzecznictwo NSA podkreśla, że konstrukcja na bloczkach betonowych to budowla wymagająca formalności. Ignorowanie tego grozi nakazem rozbiórki. Szkic pomaga udowodnić, że obiekt mieści się w limitach. W 2025 r. nowelizacja nie zmienia tych zasad, ale wzmacnia kontrolę odległości od sąsiadów.

Zobacz także: Jakie Webasto do garażu? Ranking i porady 2025

W porównaniu do wiaty otwartej, garaż zamknięty zawsze wymaga zgłoszenia, bo pełni funkcję garażową. Ogrodzenia powyżej 2,2 m też idą pod zgłoszenie, ale bez szkicu technicznego. Dla garażu blaszanego oba rysunki są niezbędne. To chroni przed samowolą budowlaną. Pamiętaj, że instalacje wewnątrz, jak prąd, nie zmieniają wymagań co do szkicu.

Szkic sytuacyjny garażu blaszanego

Szkic sytuacyjny pokazuje usytuowanie garażu na działce względem granic i budynków. Zaznaczasz tu działkę ewidencyjną z numerem, granice i sąsiednie obiekty. Skala 1:500 lub 1:1000 ułatwia odczyt. To mapa, na której garaż to prostokąt z wymiarami. Bez tego organ nie wie, gdzie planujesz budowę. Użyj mapy ewidencyjnej z geoportalu jako podkładu.

Jak narysować szkic sytuacyjny

Bierzesz kartkę A4 lub A3 i ołówek. Ściągnij mapę z geoportalu.gov.pl. Zaznacz granice działki czerwoną linią. Umieść garaż w wybranym miejscu. Dodaj strzałkę północy. Podpisz wszystkie linie wymiarami w metrach. Oto lista kroków:

Zobacz także: Regulacja docisku bramy garażowej Hörmann – krok po kroku

• Pobierz wyrys z ewidencji gruntów.
• Narysuj obrys działki z numerem ewidencyjnym.
• Zaznacz garaż prostokątem z powierzchnią zabudowy.
• Pokaż odległości od granic i sąsiednich budynków.
• Dodaj legendę z symbolami.
• Podpisz datą i imieniem.

Na szkicu sytuacyjnym garaż nie może nachodzić na drogę dojazdową ani służebność. Jeśli działka ma kształt nieregularny, uwypuklij to. Sąsiedzi widzą tylko zgłoszenie, ale odległości ich chronią. W 2025 r. digitalizacja pozwala na szkic w PDF z geoportalu. To przyspiesza akceptację. Unikniesz wizyty urzędnika na miejscu.

Porównaj z innymi obiektami: dla altany rolnej szkic jest prostszy, bez rysunku technicznego. Garaż blaszany wymaga obu, bo jest zamknięty. Działka budowlana pozwala na jeden taki obiekt bez dodatkowych zgód. Jeśli planujesz więcej, łączysz w jeden szkic. To pokazuje skalę inwestycji.

Szkic sytuacyjny musi być czytelny nawet dla laika w urzędzie. Używaj grubych linii i dużych cyfr. Czarno-biały druk wystarczy. Kolor tylko dla legendy. W razie wątpliwości zrób dwa warianty i wybierz najlepszy. To podstawa zgłoszenia budowy.

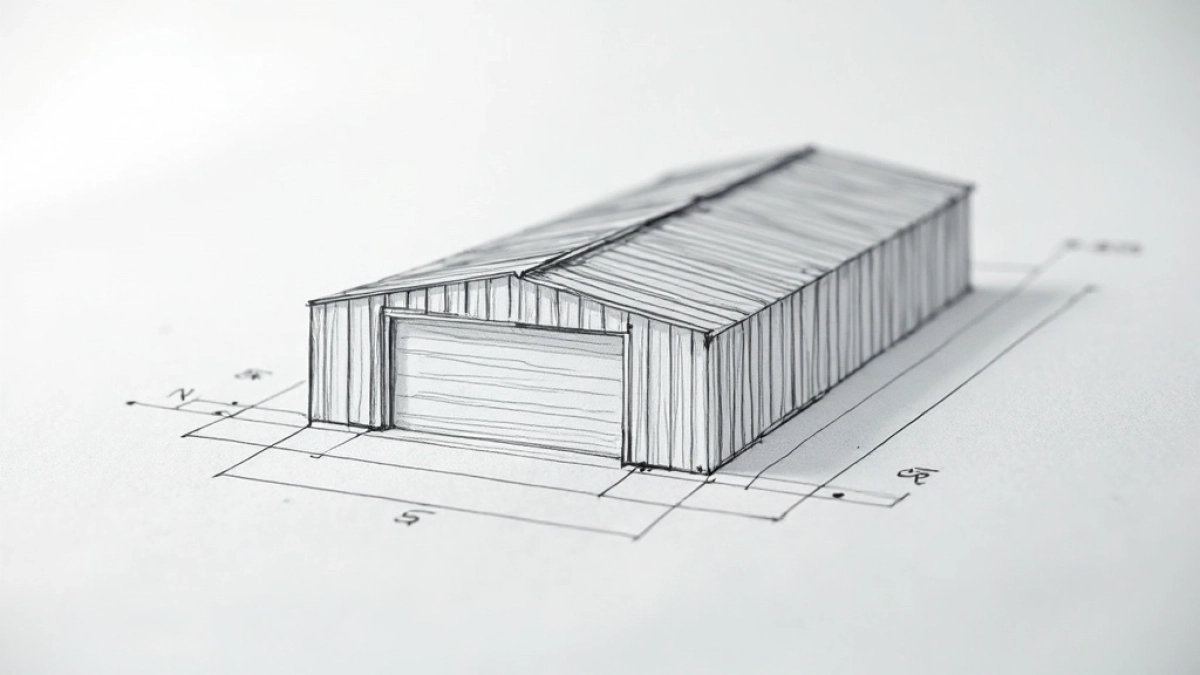

Rysunek techniczny garażu blaszanego

Rysunek techniczny to rzuty, przekroje i elewacje garażu blaszanego. Pokazuje wymiary zewnętrzne i wewnętrzne, wysokość i dach. Skala 1:50 jest idealna dla A4. Zaznaczasz tu bramę, drzwi i okna. Materiały jak blacha trapezowa idą w opisie. To dowód na stabilność konstrukcji.

Kroki do rysunku technicznego

Wybierz standardowy model garażu, np. 3x6 m. Narysuj rzut z góry z podziałem na ściany. Potem przekrój przez środek pokazujący fundament i dach. Dodaj elewacje z trzech stron. Obejrzyj zdjęcia gotowych blaszaków dla inspiracji. Lista niezbędna:

• Rzut poziomy z wymiarami ścian i otworami.
• Przekrój pionowy z wysokością kalenicy.
• Elewacje frontowa, boczna i tylna.
• Opis materiałów: blacha, bloczek betonowy.
• Wymiary fundamentu: 10-20 cm głębokości.
• Skala i legenda.

W rysunku technicznym podkreślasz, że garaż stoi na bloczkach, nie na betonowej płycie. To unika klasyfikacji jako tymczasowy obiekt. Wysokość do 5 m, nachylenie dachu 10-15 stopni. Bramę segmentową zaznaczasz linią przerywaną. Wnętrze bez półek, bo to upraszcza. Organ sprawdza zgodność z limitami.

Porównując z drewutnią, garaż ma więcej detali przez zamkniętą formę. Blaszany model ekonomiczny ma prosty rysunek. Jeśli dodajesz instalację elektryczną, zaznacz na schemacie. W 2025 r. software jak SketchUp ułatwia, ale ręczny wystarcza. Drukuj w czerni i bieli.

Rysunek musi być precyzyjny co do centymetra. Błędy w wymiarach powodują odrzucenie. Używaj linijki i kątomierza. Podpisz jako autor szkicu. To profesjonalizuje dokument. Gotowy zestaw z sytuacyjnym tworzy pełny plik zgłoszeniowy.

Odległości w szkicu garażu blaszanego

Odległości od granic działki to klucz w szkicu – minimum 4 m bez okien lub 3 m z pisemną zgodą sąsiada wg art. 30 ust. 1. Zaznaczasz je strzałkami na szkicu sytuacyjnym. Odległość od własnego budynku to 3 m. To zapobiega pożarom i sporom. W szkicu technicznym pokazujesz okna i drzwi względem tych linii.

Minimalne odległości w tabeli

Kroki zaznaczania odległości: mierzymy taśmą na działce, przenosimy na szkic. Jeśli garaż ma okna po obu stronach, stosuj 4 m wszędzie. Zgoda sąsiada musi być notarialna lub własnoręczna z podpisem. W nieregularnych działkach liczy się najkrótsza odległość. To chroni przed skargami.

• Zmierz granice geodetą jeśli wątpliwości.
• Zaznacz linie granic na mapie.
• Narysuj strzałki z wymiarami od garażu.
• Dodaj zgodę jako załącznik.
• Sprawdź miejscowy plan na ograniczenia.

W 2025 r. przepisy nie zmieniają tych dystansów, ale kontrola jest surowsza. Na działce rolnej odległości rosną do 12 m od zabudowy mieszkalnej. Blaszak blisko granicy z zgodą oszczędza miejsce. W szkicu podkreśl kierunki świata dla nasłonecznienia. To pokazuje przemyślane planowanie.

Porównaj z ogrodzeniem: tam odległość nie gra roli, ale wysokość tak. Garaż łączy oba aspekty. Jeśli działka wąska, obróć garaż bokiem. Symuluj na papierze warianty. Idealny szkic minimalizuje problemy z urzędem.

Elementy szkicu garażu blaszanego

Podstawowe elementy to obrys garażu, wymiary, skala, legenda i opis materiałów. Na szkicu sytuacyjnym dodajesz numer działki i północ. W technicznym – rzuty, przekroje, elewacje. Wszystko w metrach i procentach nachylenia. Brak któregoś elementu osłabia wiarygodność. To buduje kompletny obraz obiektu.

Lista kluczowych elementów

• Obrys zewnętrzny z grubością ścian.
• Wymiary: długość, szerokość, wysokość.
• Skala rysunku i strzałka północy.
• Legenda symboli: drzwi, okna, dach.
• Opis: blacha 0,5 mm, bloczek betonowy.
• Przekroje fundamentu i dachu.
• Oświadczenie o powierzchni do 35 m².

Drzwi i brama to 2,5 m szerokości standardowo. Okna po 1 m² dla wentylacji. Dach dwuspadowy z rynną. Fundament z bloczków 20x20x40 cm. Zaznaczasz to na rysunkach. Materiały wpływają na trwałość, ale nie na zgłoszenie.

W elemencie legendy tłumaczysz symbole: ciągła linia to ściana, przerywana – otwór. Kolory tylko jeśli druk kolorowy. Powierzchnia zabudowy to rzut pomnożony przez długość. Dla garażu 5x7 m to 35 m² max. Liczenie krok po kroku unika pomyłek. To serce szkicu.

Elementy dodatkowe jak rynny czy oświetlenie zewnętrzne opcjonalne. Skup się na nośnych. W 2025 r. cyfrowy szkic z PDF łatwiejszy do edycji. Wydrukuj w formacie A3 dla szczegółów. Pełny zestaw elementów gwarantuje akceptację.

Błędy w szkicu garażu blaszanego

Najczęstszy błąd to brak skali – rysunek wygląda jak szkic z ręki, nie dokument. Inny: pominięte odległości od granic, co prowadzi do wezwania. Nieprecyzyjne wymiary powodują wątpliwości co do powierzchni. Bez legendy organ nie odczyta symboli. To proste rzeczy, ale kosztują czas.

Typowe pułapki i jak ich uniknąć

Zawsze sprawdzaj powierzchnię dwa razy. Używaj linijki do linii prostych. Dodaj datę i podpis na każdym arkuszu. Nie rysuj w 3D, trzymaj się rzutów 2D. Oto lista błędów do wyeliminowania:

• Brak strzałki północy na sytuacyjnym.
• Niewłaściwa skala lub jej brak.
• Pomyłka w odległościach od granic.
• Brak przekrojów w technicznym.
• Nieaktualny wzór zgłoszenia.
• Pominięty opis materiałów.

Inwestorzy często rysują garaż za duży, przekraczając 35 m². Albo ignorują zgodę sąsiada przy 3 m. Ręczne wymiary bez taśmy metrowej zawodzą. Cyfrowy edytor pokazuje błędy od razu. Poprawiaj iteracyjnie. Unikniesz zwrotu zgłoszenia.

Błąd z instalacjami: prąd zaznaczasz, ale nie wpływa na szkic. Dach płaski zamiast spadzistego myli wysokość. Granice działki z mapy muszą być dokładne. Wąskie działki prowokują do ściskania odległości. Symuluj na miejscu taśmą. To ratuje przed odmową.

W 2025 r. błędy w PDF to piksele zamiast linii wektorowych – drukuj testowo. Brak numeru ewidencyjnego unieważnia szkic. Czytaj uwagi urzędu z poprzednich zgłoszeń. Poprawki zajmują tydzień. Lepszy perfekcyjny szkic od razu.

Wzór szkicu garażu blaszanego 2025

Wzór na 2025 r. bazuje na rozporządzeniu z 2023 r., bez zmian w szkicach. Garaż 4x6 m, powierzchnia 24 m², wysokość 3,5 m. Szkic sytuacyjny: działka 500 m², garaż 4 m od granicy. Techniczny: rzut z bramą 3 m, przekrój dwuspadowy. Pobierz szablon z gov.pl i dostosuj.

Przykładowy wykres odległości dla wzoru

Krok po kroku wzoru: narysuj rzut 4x6 m z drzwiami 0,8 m. Przekrój: fundament 0,2 m, ściany 2,5 m, dach +1 m. Elewacje z oknem bocznym. Situacyjny: prostokąt na mapie, odległości strzałkami. Opis: blacha stalowa, bloczek betonowy. Podpis i data 2025.

• Rzut: 400x600 cm zewnętrznie.
• Przekrój: kalenica 350 cm.
• Situacyjny: skala 1:500, północ góra.
• Legenda: brama niebieska, ściana czarna.
• Powierzchnia: 24 m² zabudowy.
• Dołącz do formularza zgłoszenia.

Wzór dla działki wąskiej obraca garaż wzdłuż granicy. Materiały standard: blacha T-18. Bez okien wersja upraszcza odległości. Digitalny wzór w Inkscape darmowy. Druk A3 czarno-biały. Pasuje do większości zgłoszeń w 2025 r.

Dostosuj wzór do swojej działki mierzonej. Jeśli 35 m² max, 5x7 m z ostrożnością. Wzór pokazuje, jak zmieścić w limitach. Organ akceptuje taki format od lat. To gotowy przepis na sukces. Użyj jako bazy i modyfikuj.

Pytania i odpowiedzi dotyczące szkicu garażu blaszanego do zgłoszenia

• Co musi zawierać szkic garażu blaszanego do zgłoszenia budowy?

  Szkic garażu blaszanego obejmuje rysunek sytuacyjny z lokalizacją na mapie ewidencyjnej oraz rysunek techniczny z rzutami, przekrojami, wymiarami, usytuowaniem względem granic działki, materiałem konstrukcyjnym (np. blacha) i oświadczeniem o prawie do dysponowania nieruchomością. Musi być zgodny z wzorem z rozporządzenia Ministra Rozwoju i Technologii z 2023 r.

• Czy garaż blaszany o powierzchni do 35 m² wymaga pozwolenia na budowę?

  Nie, garaż blaszany na działce budowlanej o powierzchni zabudowy do 35 m² kwalifikuje się jako obiekt niewymagający pozwolenia na budowę zgodnie z art. 29 ust. 1 pkt 2 Prawa Budowlanego, ale wymaga zgłoszenia do organu nadzoru budowlanego z załączonym szkicem.

• Jakie są wymagania odległościowe dla szkicu garażu blaszanego?

  Szkic musi uwzględniać minimalne odległości: 4 m od granicy działki lub 3 m za zgodą sąsiada (art. 30 ust. 1 Prawa Budowlanego). Wysokość nie może przekraczać 5 m, a powierzchnia zabudowy 35 m².

• Gdzie znaleźć aktualny wzór zgłoszenia i szkicu garażu blaszanego?

  Aktualny wzór zgłoszenia dostępny jest na gov.pl. Unikaj nieaktualnych materiałów online po nowelizacji Prawa Budowlanego z 2023 r. Garaż na stałym fundamencie traktowany jest jako budowla wymagająca formalności.
