Wentylacja kotłowni gazowej z zamkniętą komorą spalania – przepisy 2026

Kotłownia do 30 kW z zamkniętą komorą minimalna kubatura i nawiew

Mały dom, kocioł kondensacyjny, zamknięta komora spalania. Brzmi prosto, a jednak to właśnie w tym segmencie mocy najczęściej powstają kotłownie „na styk", w których wentylacja nawiewna działa symbolicznie, a nie realnie. Tymczasem dla urządzeń do 30 kW z zamkniętą komorą spalania przepisy przewidują ścisłe, choć wciąż wykonalne parametry.

• Kotłownia do 30 kW z zamkniętą komorą minimalna kubatura i nawiew
• Nawiew i wywiew w kotłowni 30-60 kW co mówią przepisy?
• Wentylacja kotłowni powyżej 60 kW komin, czujnik CO i odporność ogniowa

Minimalna kubatura takiego pomieszczenia wynosi 6,5 m³. To nie jest sugestia, lecz wymóg z Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Wysokość w nowych budynkach musi osiągać co najmniej 2,2 m, a w obiektach modernizowanych dopuszcza się 1,9 m. Różnica niby niewielka, ale w praktyce oznacza, że sufity pod skosami bywają niewystarczające.

Zamknięta komora spalania oznacza, że kocioł pobiera powietrze z zewnątrz przez koncentryczną rurę powietrzno-spalinową. To rozwiązanie eliminuje konieczność dostarczania ogromnych ilości powietrza do samego pomieszczenia, ale wentylacja kotłowni gazowej z zamkniętą komorą spalania wciąż pozostaje obowiązkowa. Potrzebna jest do odprowadzenia wilgoci, ewentualnych nieszczelności oraz do zapewnienia komfortu serwisantom pracującym przy urządzeniu.

Przepisy wymagają otworu nawiewnego o przekroju nie mniejszym niż 200 cm². Dolna krawędź kratki nie może znajdować się wyżej niż 30 cm nad posadzką w przypadku gazu ziemnego, a przy gazie płynnym otwór powinien sięgać niemal poziomu podłogi. Dlaczego? Propan-butan jest cięższy od powietrza, więc w razie nieszczelności instalacji gaz opada, gromadząc się przy podłodze. Nawiew na tej wysokości umożliwia jego skuteczne rozcieńczenie i usunięcie.

Wywiew montuje się przy stropie lub w górnej części ściany. Minimalna powierzchnia to również 200 cm². Wentylowanie kotłowni powinno odbywać się na zasadzie grawitacji, ponieważ mechaniczne wyciągi mogą zakłócać ciąg kominowy. W praktyce oznacza to prostą kratkę sąsiadującą z kanałem wywiewnym wyprowadzonym ponad dach.

Średnica przewodu spalinowego w takiej instalacji nie może być mniejsza niż 14 cm, choć producenci kotłów kondensacyjnych często zalecają 80/125 mm w systemie koncentrycznym. Zgodność z normą PN-93/M-35350 dotyczy przede wszystkim materiałów i odporności ogniowej komina, ale to właśnie ona decyduje o bezpieczeństwie pożarowym całej kotłowni.

Ściany i podłoga kotłowni muszą być wykonane z materiałów niepalnych. Najczęściej spotykanym rozwiązaniem jest tynk cementowo-wapniowy na ścianach murowanych oraz wylewka betonowa pokryta płytkami ceramicznymi lub gresem. Drewno, panele laminowane czy wykładziny PVC są niedopuszczalne.

Wielu inwestorów zastanawia się, czy kotłownia do 30 kW może znajdować się w piwnicy. Odpowiedź brzmi: tak, ale wyłącznie przy zastosowaniu kotła z zamkniętą komorą spalania. Urządzenia z komorą otwartą w pomieszczeniach podziemnych są zakazane ze względu na ryzyko zasysania spalin z dolnych partii budynku. Lokalizacja w garażu, łazience czy na klatce schodowej pozostaje zabroniona niezależnie od typu komory.

Dwa realne schematy dla domu 120 m²

Dla domu o powierzchni około 120 m² z kotłem gazowym kondensacyjnym o mocy 24 kW i zamkniętą komorą spalania wystarczy pomieszczenie o wymiarach 2×2,5 m przy wysokości 2,5 m, co daje 12,5 m³ kubatury. Zdecydowanie przewyższa to wymagane minimum. Schemat rozmieszczenia obejmuje kocioł przy ścianie zewnętrznej, kratkę nawiewną 200 cm² w dolnej części tej ściany oraz wywiew 200 cm² po przekątnej pomieszczenia, przy stropie.

Dla domu z kotłem na pellet o mocy 25 kW sytuacja wygląda inaczej. Wymagana kubatura rośnie do 8 m³, ponieważ pellet spala się w komorze otwartej, a samo urządzenie potrzebuje więcej powietrza do procesu spalania. Dodatkowo konieczne jest miejsce na zasobnik paliwa o pojemności co najmniej 200 kg, co w praktyce oznacza wydzieloną wnękę lub sąsiadujące pomieszczenie.

Tabela porównawcza: moc kotłowni a wymagania

*Okno nie jest wymagane dla mocy do 25 kW, ale powyżej tej granicy staje się obowiązkowe.

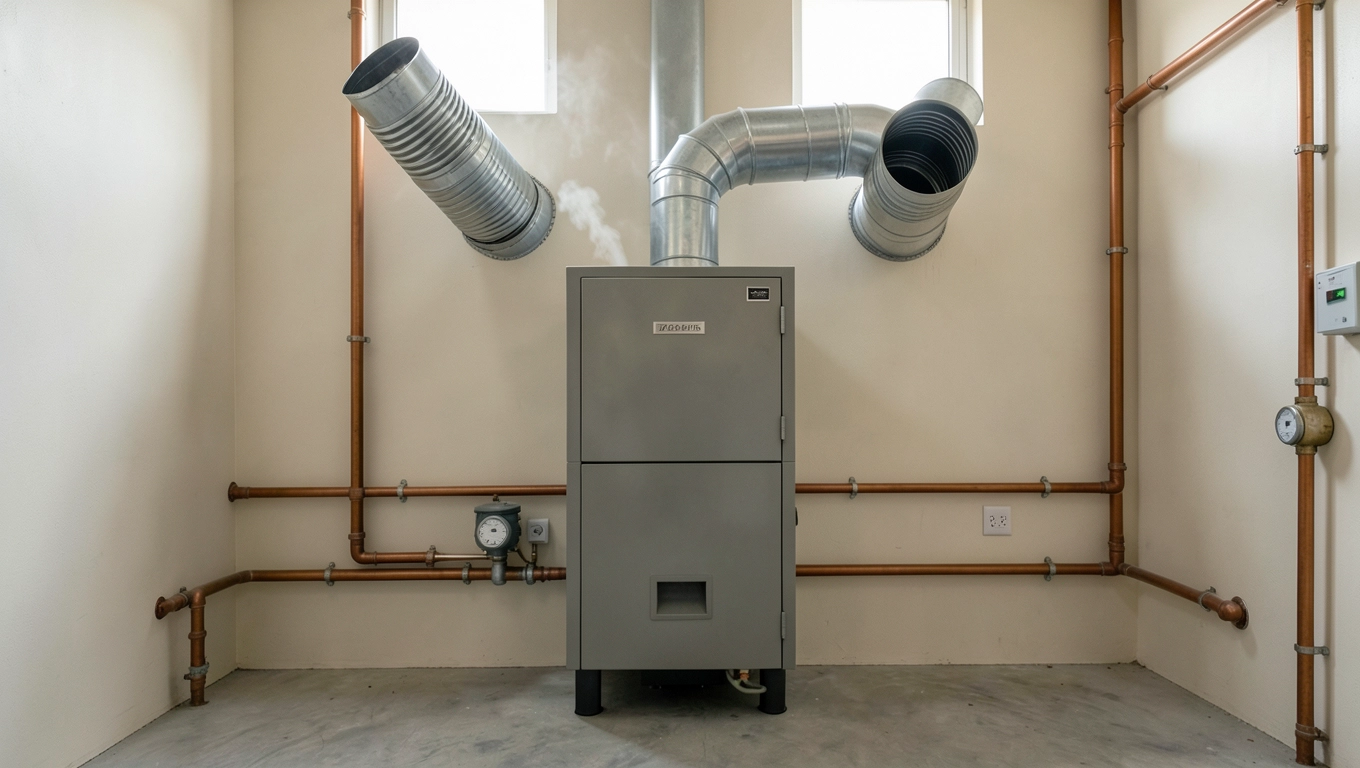

Nawiew i wywiew w kotłowni 30-60 kW co mówią przepisy?

Przekroczenie granicy 30 kW zmienia reguły gry. Pomieszczenie musi pomieścić większe urządzenie, a powietrza potrzeba jeszcze więcej, ponieważ proces spalania staje się intensywniejszy. W tej kategorii mocy wentylacja kotłowni gazowej z zamkniętą komorą spalania przepisy reguluje z większą szczegółowością, uwzględniając zarówno bezpieczeństwo, jak i efektywność wymiany powietrza.

Kubatura rośnie do minimum 11 m³. To efekt wymiany cieplnej, jaką generuje kocioł o mocy nominalnej przekraczającej 30 kW. Ciepło odprowadzane przez obudowę urządzenia, promieniowanie i spaliny powoduje szybkie nagrzewanie się pomieszczenia. Większa kubatura daje bufor termiczny, który chroni instalację przed przegrzaniem w sytuacjach awaryjnych.

Otwór nawiewny musi mieć powierzchnię co najmniej 300 cm². To o 50% więcej niż w niższej kategorii mocy. Dolna krawędź kratki pozostaje na wysokości do 30 cm nad posadzką dla gazu ziemnego. Przy zasilaniu propan-butanem nawiew sięga poziomu podłogi, ponieważ gaz cięższy od powietrza musi zostać skutecznie wychwycony i rozcieńczony w zarodku.

Wywiew w tej kategorii mocy to minimum 200 cm² przy stropie. Warto zauważyć, że pole przekroju wywiewu nie rośnie proporcjonalnie do nawiewu, lecz odpowiada zapotrzebowaniu na usuwanie wilgoci i zanieczyszczeń powietrza. Kluczowe jest zachowanie swobodnego przepływu przez cały kanał, bez siatek o oczkach mniejszych niż 10 mm.

Mechaniczna wentylacja wyciągowa w kotłowni 30-60 kW jest zakazana. Wentylator mógłby wytworzyć podciśnienie zakłócające ciąg kominowy, co w skrajnych przypadkach prowadzi do cofania się spalin do pomieszczenia. Dopuszczalna jest wyłącznie wentylacja grawitacyjna, wspomagana ewentualnie nawiewnikiem ściennym z filtrem.

Powyżej 25 kW przepisy nakładają obowiązek posiadania okna. Jego powierzchnia musi wynosić co najmniej 1/10 powierzchni podłogi, a samo okno powinno otwierać się na zewnątrz. To wymóg podyktowany bezpieczeństwem pożarowym. W razie pożaru lub ulatniania się gazu okno umożliwia szybkie przewietrzenie pomieszczenia i stanowi drogę ewakuacyjną dla serwisanta.

Kocioł kondensacyjny w tej klasie mocy zużywa mniej powietrza niż tradycyjny kocioł z komorą otwartą. Sprawność sięgająca 98% oznacza, że mniej energii ucieka przez komin, ale jednocześnie wzrasta ilość kondensatu, który trzeba odprowadzić. Przewód odpływowy skroplin powinien być wykonany z materiału odpornego na kwasy, ponieważ kondensat z kotłów gazowych ma odczyn pH 3-4.

Średnica komina dla mocy 30-60 kW zaczyna się od Ø 150 mm dla komina tradycyjnego lub 110/160 mm w systemie koncentrycznym. Producenci zalecają dobór średnicy na podstawie długości przewodu i liczby kolan. Każde kolano 90° skraca efektywną długość komina o około 1 metr, co warto uwzględnić przy projektowaniu.

Wpływ technologii kotła na wymagania

Kotły kondensacyjne klasy 5 z moduacją płynną od 20 do 100% mocy wprowadzają dodatkowy wymóg dotyczący stabilności ciągu kominowego. Przy niskim obciążeniu spaliny mają niższą temperaturę, co zmniejsza ciąg naturalny. Dlatego nowoczesne instalacje coraz częściej wykorzystują systemy kominowe z adapterem turbo lub wymuszoną wentylacją spalin.

Systemy TURBO umożliwiają prowadzenie spalin przez ścianę zewnętrzną bez konieczności budowy komina tradycyjnego. To rozwiązanie popularne w domach bez istniejącego przewodu dymowego. Średnica 60/100 mm przy mocy do 30 kW i 80/125 mm przy mocy 30-60 kW. Długość maksymalna przewodu zależy od producenta, ale rzadko przekracza 12 metrów.

Kluczowa zmiana w ostatnich latach dotyczy norm emisji. Od 2020 roku nowe kotły gazowe muszą spełniać klasę NOx 6, co oznacza emisję tlenków azotu poniżej 70 mg/kWh. W praktyce wyklucza to starsze konstrukcje i wymusza stosowanie palników modulowanych z precyzyjnym mieszaniem gazu z powietrzem.

Dla inwestora oznacza to wyższy koszt zakupu urządzenia, ale niższe rachunki za gaz. Różnica w sprawności sezonowej sięga 15-20% w porównaniu ze starym kotłem z 2005 roku. Zwrot z inwestycji w kocioł kondensacyjny wynosi zwykle 5-7 lat przy obecnym poziomie cen nośników energii.

Wentylacja kotłowni powyżej 60 kW komin, czujnik CO i odporność ogniowa

Kotły o mocy powyżej 60 kW to domena domów dużych, pensjonatów, zakładów usługowych i niewielkich obiektów przemysłowych. W tej kategorii przepisy zaostrzają wymagania niemal do poziomu kotłowni przemysłowych, ponieważ potencjalne zagrożenie rośnie wykładniczo wraz z mocą zainstalowaną.

Minimalna kubatura kotłowni powyżej 60 kW wynosi 15 m³. W praktyce pomieszczenia mają 20-30 m³, ponieważ obok kotła stoją pompy, sprzęgła, naczynia wzbiorcze i rozdzielacze. Centralne usytuowanie kotłowni w bryle budynku minimalizuje straty ciepła na przesyłanie czynnika grzewczego.

Komin powinien znajdować się jak najbliżej kotłów, a jego wysokość musi zapewniać stabilny ciąg grawitacyjny. W przypadku komina murowanego wysokość efektywna powinna wynosić co najmniej 0,5 wysokości komina mierzonej od wylotu do poziomu podłączenia kotła. Przy kominie stalowym systemowym ta wartość jest korygowana przez producenta w dokumentacji technicznej.

Nawiew i wywiew w tej kategorii mocy oblicza się według przelicznika 5 cm² na każdy 1 kW mocy kotła. Dla urządzenia o mocy 80 kW oznacza to otwór o powierzchni 400 cm². To wartość, która w praktyce wymaga już kanału murowanego lub dużej kratki nawiewnej z przepustnicą regulacyjną.

Czujnik tlenku węgla staje się obowiązkowy. Urządzenie powinno mieć atest CNBOP lub równoważny, sygnalizację akustyczną i optyczną oraz zasilanie bateryjne zapewniające pracę przez minimum 72 godziny bez zasilania sieciowego. Montaż na wysokości 1,5-1,8 m, w miejscu niezakrytym przez meble czy zabudowę kotła.

Brak czujnika czadu w kotłowni powyżej 60 kW to nie tylko naruszenie przepisów, ale realne zagrożenie życia. Tlenek węgla powstaje przy niepełnym spalaniu, a jego stężenie powyżej 300 ppm powoduje utratę przytomności w ciągu kilku minut. Inwestycja w detektor za 150-300 zł chroni życie warte znacznie więcej.

Schody prowadzące do kotłowni podziemnej muszą mieć szerokość co najmniej 1 m. Drzwi kotłowni powinny spełniać wymagania odporności ogniowej EI 30 lub EI 60 w zależności od klasy budynku. Oznacza to, że w razie pożaru drzwi wytrzymają 30 lub 60 minut bez przepuszczenia ognia i dymu do sąsiednich pomieszczeń.

Izolacja przeciwwodna staje się kwestią kluczową, gdy kotłownia znajduje się poniżej poziomu gruntu. Wody gruntowe mogą przenikać przez nieszczelne fundamenty, uszkadzając urządzenia i instalację elektryczną. Rozwiązaniem jest membrana kubaturowa, drenaż opaskowy wokół budynku oraz posadzka z żywicy epoksydowej zamiast tradycyjnych płytek.

Systemy kominowe dla dużych mocy

Komin ceramiczny TURBO KERAMIK to rozwiązanie dedykowane kottłom kondensacyjnym wysokiej mocy. Zestaw zawiera rurę ceramiczną odporną na kwasy, izolację termiczną i pustak zewnętrzny. Maksymalna temperatura spalin sięga 200°C, co pozwala na pracę w trybie suchym i mokrym.

System UNIWERSAL sprawdza się przy kotłach na różne paliwa. Konstrukcja stalowa z wkładem ceramicznym wytrzymuje pożar sadzy w kominie do 1000°C przez 30 minut. To wymóg normy EN 1443 dla kominów wielopaliwowych. Przy montażu konieczne jest zachowanie odległości od materiałów palnych co najmniej 50 mm.

Komin INOX ze stali kwasoodpornej to opcja lekka i szybka w montażu. Średnice od Ø 130 do Ø 400 mm pozwalają na obsługę kotłów o mocy nawet 500 kW. Żywotność szacowana na 20-25 lat przy prawidłowej eksploatacji. Koszt systemu kominowego stanowi zwykle 15-25% wartości całej kotłowni.

Konsekwencje niezgodności z przepisami

Odmowa odbioru domu to najczęstsza konsekwencja poważnych uchybień w kotłowni. Inspektor nadzoru budowlanego ma prawo wstrzymać procedurę odbioru, jeśli wentylacja nie spełnia wymagań lub brakuje dokumentacji potwierdzającej zgodność z normami. W praktyce oznacza to opóźnienie przeprowadzki o tygodnie, a w skrajnych przypadkach konieczność przebudowy.

Ubezpieczyciel odmówi wypłaty odszkodowania, jeśli pożar lub zalanie wynika z nieprawidłowej instalacji. Polisy mieszkaniowe zawierają klauzulę zgodności z obowiązującymi normami, a jej niedotrzymanie może być podstawą do odmowy. Dotyczy to zarówno szkód w samej kotłowni, jak i w pozostałych częściach domu.

Sprzedaż nieruchomości z wadliwą kotłownią to kolejne ryzyko. Rzeczoznawca majątkowy wpisze nieprawidłowości do raportu, a kupujący zażąda obniżenia ceny lub kosztownych poprawek. Wartość domu z kotłownią niezgodną z przepisami spada o 5-10% w oczach świadomych nabywców.

Mandat za samowolę budowlaną w przypadku montażu kotła bez zgłoszenia lub pozwolenia wynosi od 500 do 5000 zł w przypadku osób fizycznych. Kwoty rosną wielokrotnie w przypadku inwestycji komercyjnych. Dodatkowo nadzór budowlany nakazuje przywrócenie stanu zgodnego z prawem, co generuje koszty znacznie przewyższające pierwotny mandat.

Checklista przed oddaniem kotłowni

• Kubatura zgodna z mocą kotła (6,5 / 8 / 11 / 15 m³)
• Wysokość pomieszczenia co najmniej 2,2 m
• Nawiew o wymaganej powierzchni na dolnej krawędzi ściany
• Wywiew przy stropie, po przekątnej od nawiewu
• Komin z atestem, zgodny z normą PN-EN 1443
• Ściany i podłoga z materiałów niepalnych
• Okno otwierane na zewnątrz powyżej 25 kW
• Czujnik czadu z atestem CNBOP
• Drzwi o odporności ogniowej EI 30 lub EI 60
• Protokół odbioru kominiarskiego i odbioru instalacji gazowej

Dobór systemu kominowego dopasowanego do mocy kotła i warunków budynku wymaga analizy kilku zmiennych jednocześnie. Warto powierzyć go specjaliście z uprawnieniami, który uwzględni długość przewodu, liczbę kolan, ciąg naturalny oraz przepisy lokalne. Inwestycja w profesjonalny projekt zwraca się w postaci bezawaryjnej pracy przez następne 20-25 lat.

Źródła danych i przepisów:

• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami) isap.sejm.gov.pl
• Norma PN-93/M-35350 dotycząca kominów murowanych pkn.pl
• Norma PN-EN 1443 dotycząca kominów systemowych pkn.pl
• Norma PN-EN 50291 dotycząca detektorów tlenku węgla pkn.pl
• Rozporządzenie Ministra Spraw Wewnętrznych w sprawie ochrony przeciwpożarowej budynków isap.sejm.gov.pl
