Jakie wymiary kratki wentylacyjnej w kotłowni są wymagane? Poradnik 2026

Kratka nawiewna w kotłowni do 30 kW minimalne pole otworu

W małych kotłowniach z kotłem do 30 kW przepisy wymagają kratki wentylacyjnej o polu powierzchni netto co najmniej 200 cm², umieszczonej w dolnej części ściany zewnętrznej maksymalnie 1 m nad posadzką. Chodzi o to, by zimne, ciężkie powietrze z zewnątrz wpadało do środka grawitacyjnie, wypychając jednocześnie zużyte gazy ku górze i do komina. W praktyce oznacza to otwór prostokątny 14 × 14 cm lub okrągły o średnicy około 16 cm, zabezpieczony siatką i kratką z regulowaną żaluzją.

• Kratka nawiewna w kotłowni do 30 kW minimalne pole otworu
• Wywiew wentylacyjny w kotłowni 30-60 kW wymiar i lokalizacja
• Wentylacja kotłowni powyżej 60 kW wymagania dla dużych mocy
• Kratka wentylacyjna w kotłowni gazowej dodatkowe zasady
• Wymiary kratki a wydajność spalania kiedy większa nie znaczy lepsza
• Checklista odbioru kotłowni 12 punktów dla inwestora
• Najczęstsze błędy inwestorów przy kratce wentylacyjnej
• Kotłownia na ekogroszek i pellet specyfika wentylacji
• Drzwi do kotłowni a wentylacja niewidoczne powiązanie
• Normy i przepisy krótki przewodnik po źródłach

Wlot musi prowadzić bezpośrednio na zewnątrz budynku, a sam kanał (jeśli jest murowany) powinien być wykonany z materiału niepalnego. Zabudowanie go drewnianą framugą albo tworzywem sztucznym dyskwalifikuje odbiór kominiarski. W domach pasywnych i energooszczędnych dopuszcza się kratki z przepustnicą, ponieważ szczelność domu wymaga kontrolowanego dopływu powietrza wyłącznie w sezonie grzewczym.

Zasada działania wentylacji grawitacyjnej opiera się na różnicy gęstości: zimne powietrze opada, ciepłe unosi się. Kratka nawiewna dostarcza to chłodne powietrze, które przepływa pod kotłem, odbiera część ciepła, a potem wspomaga ciąg kominowy. Bez tego obiegu kocioł zaczyna „dławić się" brakiem tlenu, spada jego sprawność, a w skrajnych przypadkach tlenek węgla migruje do pomieszczenia zamiast do komina.

Wskazówka dla inwestora: 200 cm² to minimum absolutne dla 10 kW mocy znamionowej. Przy większych mocach w tej kategorii (20-30 kW) warto już na etapie projektowania zwiększyć pole do 250-300 cm², bo takie kotły pobierają więcej powietrza do spalania. Koszt różnicy to kilkanaście złotych, a poprawia bezpieczeństwo domowników.

Częsty błąd to lokalizowanie kratki wysoko, „bo tak ładniej widać na elewacji". Tymczasem fizyka jest nieubłagana ciepłe powietrze u góry nie zasysa zimnego z dołu skutecznie, bo różnica temperatur jest wtedy za mała. Kratka musi więc zostać na dole, najlepiej po tej samej stronie budynku, co okno kotłowni. Takie ustawienie wykorzystuje naturalny ciąg okienno-drzwiowy i wzmacnia wentylację.

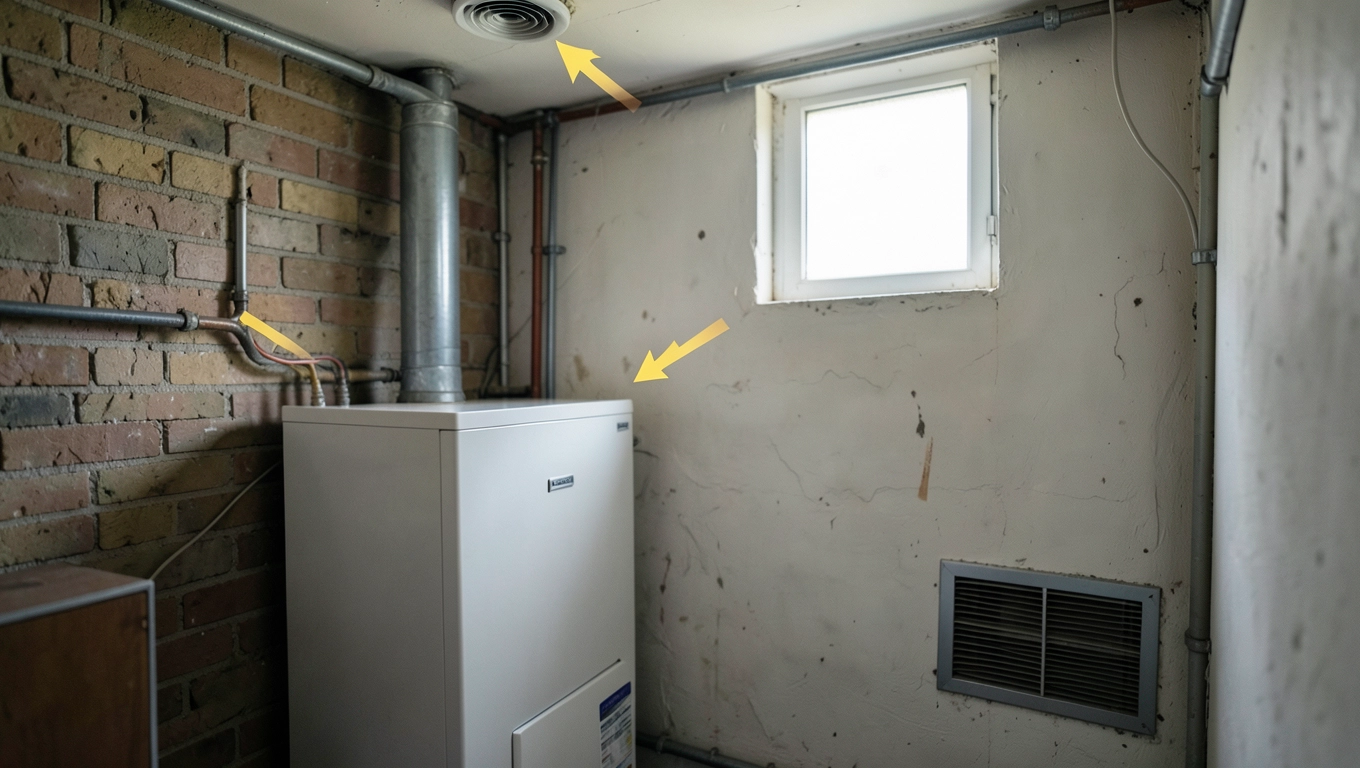

Wywiew wentylacyjny w kotłowni 30-60 kW wymiar i lokalizacja

W kotłowniach o mocy 30-60 kW dochodzi drugi otwór wywiewny, o polu minimum 200 cm², sytuowany przy stropie lub w jego pobliżu, po przeciwnej stronie niż nawiew. Razem tworzą one układ grawitacyjny „nawiew przy podłodze, wywiew przy stropie", który zapewnia pełną wymianę powietrza w pomieszczeniu co kilka minut.

Nawiew w tej kategorii mocy rośnie do 300 cm². W praktyce oznacza to kanał 15 × 20 cm lub okrągły o średnicy około 20 cm. Sam wywiew może być realizowany przewodem kominowym wentylacyjnym, odrębnym od przewodu spalinowego, z własną kratką w ścianie wewnętrznej lub zewnętrznej. Oba kanały muszą być niepalne i szczelne, zabezpieczone przed cofaniem się spalin.

Przy kotłach z grawitacyjnym odprowadzaniem spalin obowiązuje zakaz stosowania mechanicznej wentylacji wyciągowej. Wentylator wymuszałby kierunek przepływu, wypychając zużyte powietrze i tworząc w kotłowni podciśnienie, które z kolei zaburza ciąg kominowy. Efekt? Spaliny mogą cofać się do pomieszczenia. Rozporządzenie w sprawie warunków technicznych (Dz.U. 2019 poz. 1065 z późn. zm.) traktuje tę kwestię bezwzględnie: grawitacja wymaga grawitacji.

Przed kotłem z przodu trzeba zostawić minimum 1 m wolnej przestrzeni to tzw. odstęp eksploatacyjny, potrzebny do podawania paliwa, czyszczenia palnika i serwisu. Drzwi do kotłowni otwierają się na zewnątrz, mają szerokość co najmniej 0,8 m i odporność ogniową EI30. Taka odporność oznacza, że przez 30 minut ogień nie przedostanie się przez skrzydło do sąsiedniego pomieszczenia.

Uwaga: zmiana paliwa w kotle na przykład z węgla na ekogroszek albo z gazu ziemnego na płynny wymaga ponownego uzgodnienia projektu z kominiarzem i często zmiany wymiarów kratki wentylacyjnej. Różne paliwa potrzebują różnej ilości powietrza do spalania, a inny jest też skład spalin i wymagania komina.

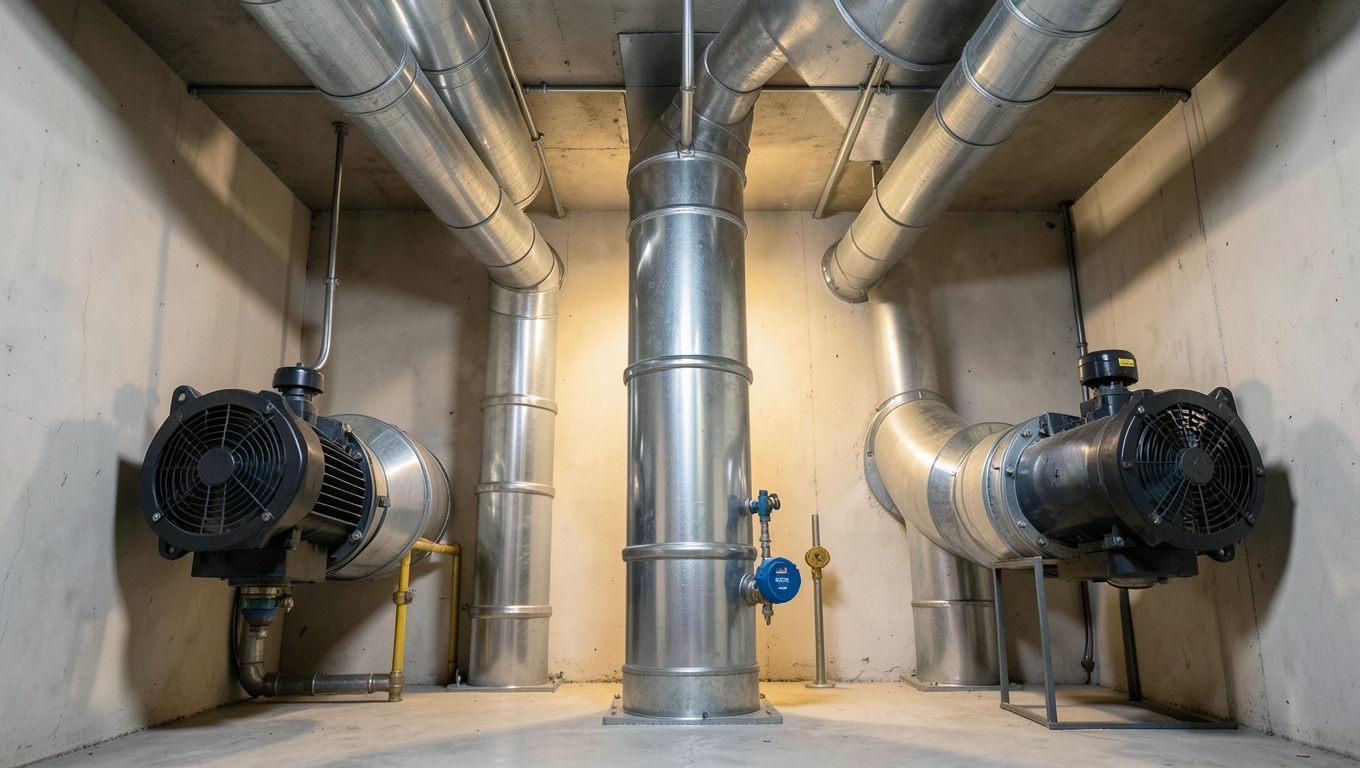

Wentylacja kotłowni powyżej 60 kW wymagania dla dużych mocy

Kotłownie o mocy powyżej 60 kW to już zupełnie inna skala. Najczęściej lokalizuje się je w piwnicy lub na parterze, w wydzielonym pomieszczeniu z własnym wejściem. Przepisy narzucają tu nie tylko większe otwory, ale też dodatkowe systemy bezpieczeństwa, których w małych kotłowniach po prostu nie ma.

Nawiew w tej kategorii musi mieć pole minimum 400 cm², a wywiew nadal minimum 200 cm². W praktyce oznacza to kanały o wymiarach 20 × 20 cm lub większe, często realizowane jako prostokątne przewody murowane z pełnej cegły ceramicznej. Ściany kotłowni muszą być niepalne (cegła, beton, silikat), a strop o odporności ogniowej co najmniej EI60.

Drzwi do takiej kotłowni to już EI60, otwierane na zewnątrz, z samozamykaczem. Komin spalinowy musi mieć średnicę co najmniej 150 mm i prowadzić ponad dach z zachowaniem wymaganych odległości od kalenicy oraz okien sąsiednich budynków. Wkład kominowy powinien być kwasoodporny, bo spaliny z dużych kotłów paliw stałych zawierają agresywne związki siarki.

Obowiązkowy staje się system detekcji tlenku węgla z sygnalizacją akustyczną i optyczną. Detektor montuje się przy suficie, bo CO lżejsze od powietrza zbiera się w górnej części pomieszczenia. W dużych kotłowniach instaluje się też detektory metanu (jeśli paliwem jest gaz) oraz automatyczne zawory odcinające dopływ paliwa w razie alarmu.

Najczęstszy błąd inwestorów przy dużych mocach to przekonanie, że wystarczy powiększyć otwór wentylacyjny proporcjonalnie do mocy. Tymczasem chodzi nie tylko o ilość powietrza, ale też o jego dystrybucję w pomieszczeniu. W kotłowni 80 kW kratka nawiewna powinna być umieszczona naprzeciwko drzwi kotłowni, by powietrze opływało kocioł równomiernie. Bez tego dochodzi do miejscowego niedoboru tlenu przy palniku.

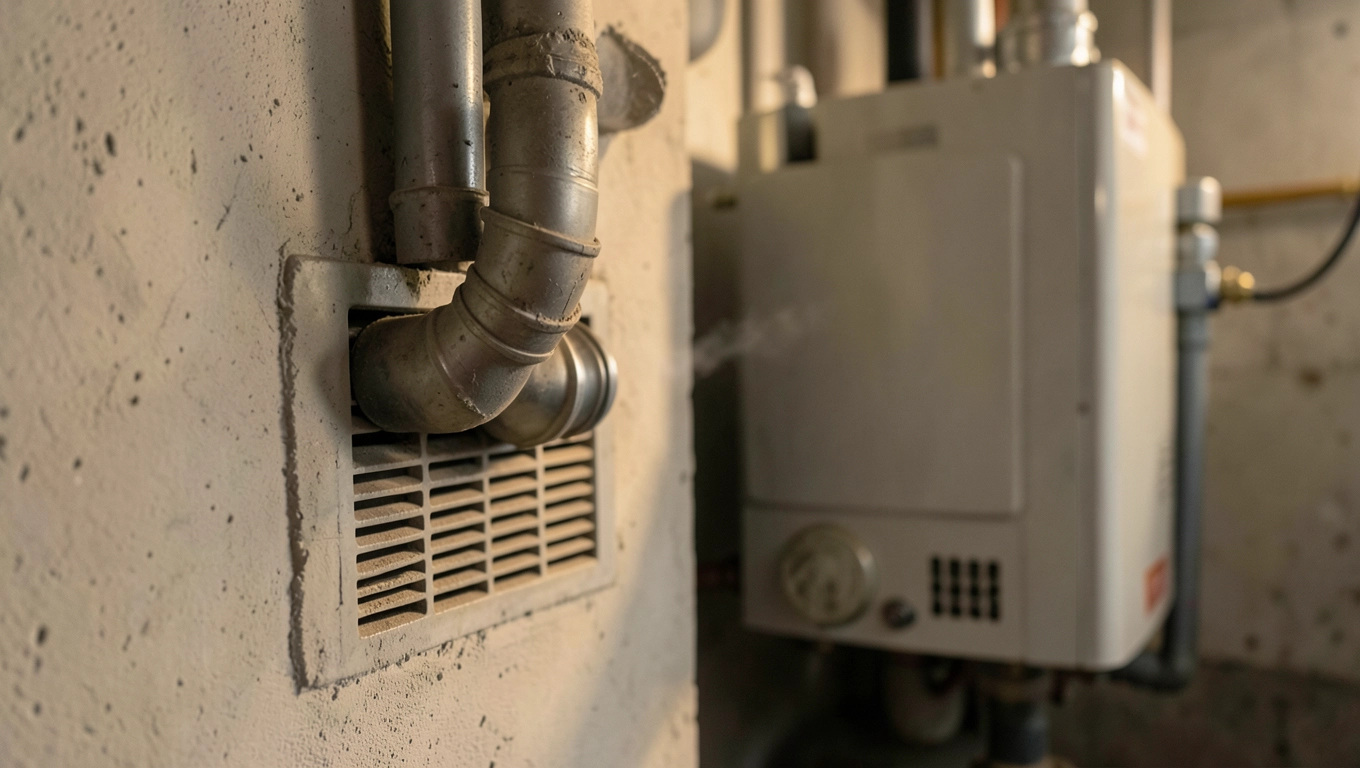

Kratka wentylacyjna w kotłowni gazowej dodatkowe zasady

Kotły gazowe z zamkniętą komorą spalania rządzą się inną logiką pobierają powietrze z zewnątrz przewodem koncentrycznym (rura w rurze), a spaliny odprowadzają tą samą drogą. W takim wypadku osobna kotłownia nie jest potrzebna, wystarczy pokój o kubaturze minimum 6,5 m³ i otwór wentylacyjny w dolnej części ściany zewnętrznej o polu co najmniej 200 cm².

Kocioł z otwartą komorą spalania pobiera powietrze z pomieszczenia, więc wymaga pełnowymiarowej kotłowni. Przy mocy do 30 kW wystarczy pomieszczenie 6,5 m³ i wentylacja grawitacyjna jak w kotłowniach na paliwo stałe. Powyżej 30 kW obowiązują już wymagania identyczne jak dla paliw stałych: drzwi EI30, nawiew 300 cm², wywiew 200 cm², zakaz piwnicy przy gazie płynnym.

Gaz płynny (LPG, propan-butan) jest cięższy od powietrza i w razie wycieku gromadzi się przy podłodze lub w studzienkach. Dlatego przepisy zabraniają lokalizowania kotłowni na gaz płynny w piwnicy, a także zabraniają jakichkolwiek zagłębień w posadzce. Studzienki, kanały, wpusty wszystko musi zostać zlikwidowane lub wypełnione niepalnym materiałem.

Wentylacja kotłowni gazowej pełni podwójną funkcję: dostarcza tlen do spalania i umożliwia ewentualne ulatnianie się gazu. Kratka przy podłodze działa tu jak zawór bezpieczeństwa każdy wyciek trafia natychmiast do atmosfery zamiast do piwnicy. Norma PN-87/B-02411 dodatkowo zaleca, by kratka wentylacyjna znajdowała się po przeciwnej stronie niż komin, co eliminuje ryzyko zasysania spalin z powrotem do kotłowni.

Uwaga: kratka nawiewna w kotłowni gazowej nie może być zasłaniana ani zamykana na stałe, nawet zimą. Zatkanie kratki powoduje spadek ciągu kominowego, co w skrajnych przypadkach prowadzi do cofania się spalin i zatrucia czadem. Wystarczy zwykła żaluzja z możliwością pełnego otwarcia.

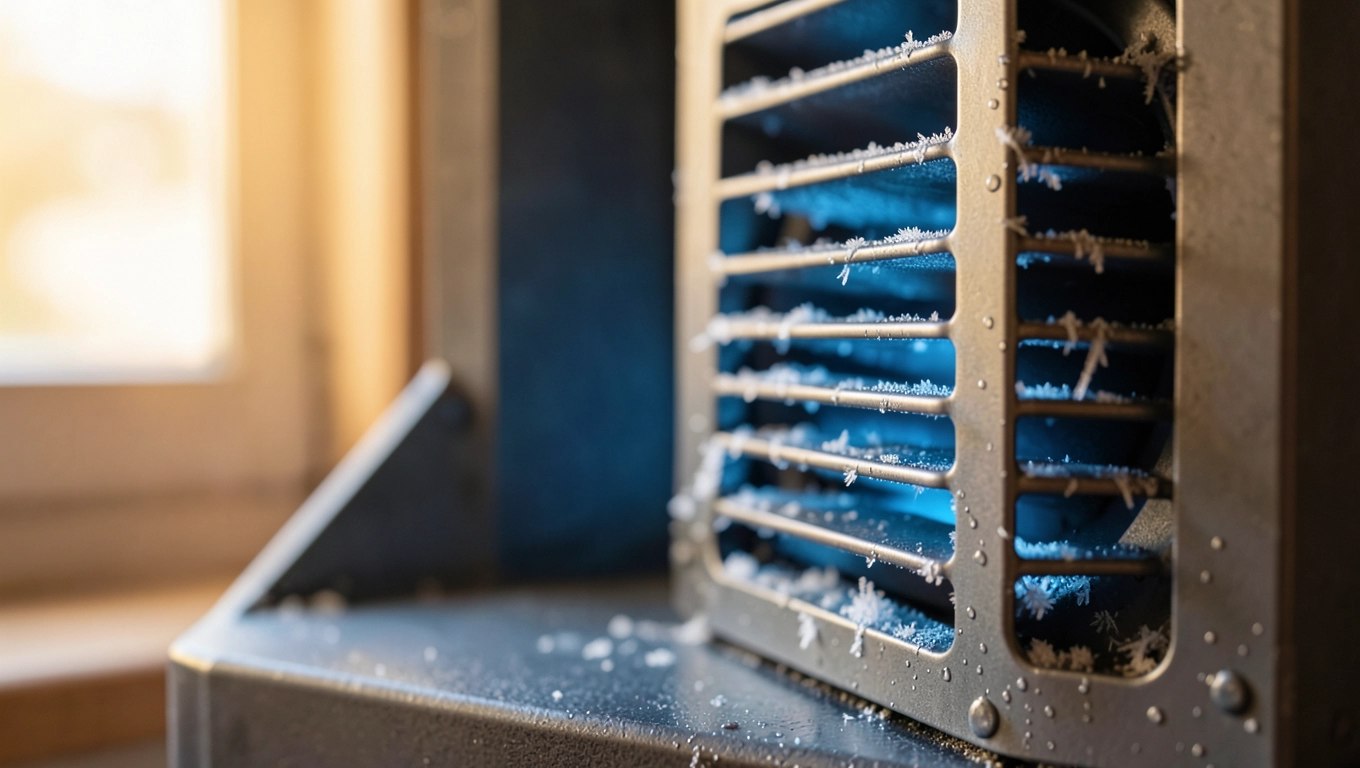

Wymiary kratki a wydajność spalania kiedy większa nie znaczy lepsza

Logika „im większa kratka, tym lepsza wentylacja" nie zawsze działa. Zbyt duży otwór nawiewny powoduje wychłodzenie kotłowni, szczególnie zimą, a to zwiększa straty ciepła i podnosi koszty ogrzewania. W praktyce projektanci dobierają pole kratki do mocy kotła, kubatury pomieszczenia i rodzaju komina, a nie „na oko".

Fizyka procesu jest prosta: kocioł potrzebuje określonej ilości tlenu na kilogram paliwa. Drewno potrzebuje go więcej niż węgiel, ekogroszek mniej niż pellet. Dlatego wymiary kratki wentylacyjnej w kotłowni na drewno będą nieco większe niż w kotłowni na pellet, mimo tej samej mocy znamionowej. Wartość 200 cm² dla 10 kW to punkt wyjścia, ale przy 25 kW na drewno lepiej celować w 250-300 cm².

Drugim czynnikiem jest wysokość komina. Krótki komin (do 6 m) wytwarza słaby ciąg, więc wentylacja grawitacyjna potrzebuje większego pola kratki, by skompensować różnicę ciśnień. Długi komin (ponad 10 m) daje mocny ciąg, więc kratka może być bliższa minimum. Wszystko sprowadza się do bilansu: ile powietrza wchodzi, ile wychodzi przez komin, ile zostaje w pomieszczeniu.

Checklista odbioru kotłowni 12 punktów dla inwestora

• Kubatura pomieszczenia zgodna z mocą kotła (minimum 30 m³ do 10 kW)
• Wysokość kotłowni minimum 2,2 m (w istniejących budynkach 1,9 m)
• Kratka nawiewna o wymaganym polu powierzchni, umieszczona do 1 m nad podłogą
• Kratka wywiewna (powyżej 30 kW) przy stropie, po przeciwnej stronie niż nawiew
• Drzwi otwierane na zewnątrz, szerokość co najmniej 0,8 m, odporność ogniowa EI30
• Detektor tlenku węgla zamontowany przy suficie, sprawny i z aktualnym terminem przeglądu
• Komin spalinowy zgodny z normą, właściwa średnica i wysokość ponad dachem
• Podłoga niepalna albo blacha ochronna przy kotle do odległości 0,5 m
• Odstęp z przodu kotła minimum 1 m (podawanie paliwa, serwis)
• Okno z co najmniej 50% powierzchnią otwieralną lub nawiewnikiem
• Dokumentacja: protokół odbioru kominiarskiego, projekt wentylacji, schemat elektryczny
• Brak studzienek i zagłębień w posadzce (dotyczy gazu płynnego)

Najczęstsze błędy inwestorów przy kratce wentylacyjnej

Pierwszy błąd: całkowity brak kratki nawiewnej. Inwestor montuje kocioł, montuje komin, zapomina o nawiewie. Kocioł pobiera powietrze z domu przez nieszczelności okienne, drzwiowe, przez komin wentylacyjny łazienki. Efekt? W domu panuje permanentne lekkie podciśnienie, spaliny cofkają się do mieszkania, a domownicy skarżą się na bóle głowy i senność. Po interwencji kominiarza okazuje się, że brakuje 200 cm² otworu w ścianie.

Drugi błąd: kratka o zbyt małym polu. Wykonawca montuje kratkę 10 × 10 cm (100 cm²), bo tak ładnie wygląda na elewacji. Przepisy wymagają minimum 200 cm², więc odbiór kominiarski w ogóle nie powinien dojść do skutku. Tymczasem kratki sprzedaje się w różnych rozmiarach i nic nie zmusza wykonawcy do wyboru właściwej, jeśli inwestor nie wie, czego szukać.

Trzeci błąd: kratka zasłonięta lub zatkana. Meble, kartony, folia malarska, warstwa śniegu przy ścianie wszystko to realnie obniża pole czynne kratki. Zimą dochodzi efekt oblodzenia, gdy wilgotne powietrze z kotłowni skrapla się na zimnej kratce i zamarza. Rozwiązanie to kratka z żaluzją umożliwiającą pełne otwarcie oraz regularne kontrole drożności, przynajmniej raz w sezonie.

Czwarty błąd: lokalizacja kratki nawiewnej za kotłem. Ciepłe powietrze z kotła natychmiast miesza się z zimnym nawiewem i ucieka przez kratkę wywiewną, zamiast ogrzewać pomieszczenie i dom. Efekt: kocioł pracuje ciężej, sprawność spada, rachunki rosną. Kratka nawiewna powinna znajdować się po przeciwnej stronie niż kocioł, by powietrze opływało go i odbierało ciepło, zanim opuści pomieszczenie.

Kotłownia na ekogroszek i pellet specyfika wentylacji

Kotły na ekogroszek i pellet należą do grupy paliw stałych, więc wymiary kratki wentylacyjnej są takie same jak dla węgla. Różnica pojawia się w intensywności pracy: takie kotły mają automatyczny podajnik, więc proces spalania jest bardziej stabilny i przewidywalny. To pozwala projektantom czasem zmniejszyć pole nawiewu o 10-15%, ale tylko wtedy, gdy komin ma bardzo dobry ciąg (minimum 12 Pa).

Ekogroszek wymaga suchego składowania, co oznacza osobne pomieszczenie obok kotłowni albo wydzielony fragment tej samej. Skład paliwa przy mocy powyżej 25 kW musi być oddzielony ścianą niepalną i drzwiami EI30, otwieranymi w stronę kotłowni. To odwrotny kierunek niż drzwi kotłowni, bo w razie pożaru składu ogień nie powinien przedostać się do reszty budynku.

Spaliny z ekogroszku i pelletu są suchsze niż z drewna, ale zawierają agresywne związki siarki i chloru. Dlatego komin musi mieć wkład kwasoodporny (ze stali nierdzewnej klasy co najmniej 1.4404) albo ceramiczny odporny na kondensat. Kratka wentylacyjna w ścianie zewnętrznej musi być wywinięta ku dołowi, by woda opadowa nie dostawała się do kotłowni.

Drzwi do kotłowni a wentylacja niewidoczne powiązanie

Drzwi kotłowni wpływają na wentylację bardziej, niż się wydaje. Otwierane na zewnątrz, z samozamykaczem, EI30 takie wymagania wynikają wprost z ochrony przeciwpożarowej, ale mają też znaczenie dla ciągu. Szczelne drzwi bez żadnych otworów wentylacyjnych w dolnej części powodują, że napływ powietrza odbywa się wyłącznie przez kratkę nawiewną. Bez szczelności drzwi powietrze dostaje się nieszczelnościami i wentylacja działa nieprzewidywalnie.

Stalowe drzwi bez klamki (otwierane przez pchnięcie) są dopuszczalne w kotłowniach do 30 kW, ale przy większych mocach wymagana jest klamka lub uchwyt umożliwiający szybką ewakuację. Drzwi antypaniczne zgodne z normą EN 1125 pozwalają otworzyć je jednym ruchem dłoni, co w sytuacji zagrożenia zdrowia może uratować życie.

Kierunek otwarcia drzwi do składu paliwa jest odwrotny niż drzwi kotłowni. Skład otwiera się w stronę kotłowni, by w razie pożaru paliwa ogień nie wydostał się do korytarza czy mieszkania. To pozornie drobny detal, ale kominiarskie odbiór zwraca na niego uwagę jako na element większej całości: zabezpieczenia przeciwpożarowego budynku.

Normy i przepisy krótki przewodnik po źródłach

Podstawowym aktem prawnym jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.). Paragrafy 169-171 tego rozporządzenia definiują wymagania dla kotłowni: minimalną wysokość, kubaturę, pole otworów wentylacyjnych, odporność ogniową drzwi, odległości od przegród palnych.

Norma PN-87/B-02411 „Ogrzewnictwo. Wentylacja w budynkach mieszkalnych" uzupełnia przepisy o szczegóły techniczne: rozmieszczenie kratek, ich wymiary, dopuszczalne materiały, wymagania dla kanałów. Norma ta ma status normy branżowej i choć nie jest obligatoryjna, stanowi punkt odniesienia dla projektantów i kominiarzy.

Dodatkowo obowiązują normy związane z konkretnymi paliwami: PN-EN 303-5 dla kotłów na paliwa stałe, PN-EN 437 dla gazu, przepisy przeciwpożarowe dla budynków. Pełna zgodność projektu wymaga więc nie tylko znajomości ogólnych wymagań dla kotłowni, ale też specyficznych wymagań dla wybranego źródła ciepła. Każda zmiana paliwa lub mocy kotła wymaga ponownego uzgodnienia z uprawnionym projektantem i kominiarzem.

Jeśli planujesz budowę lub modernizację kotłowni, zacznij od konsultacji z lokalnym mistrzem kominiarskim i projektantem z uprawnieniami. Właściwe wymiary kratki wentylacyjnej w kotłowni zależą od mocy, paliwa, rodzaju komina i kubatury pomieszczenia te cztery parametry trzeba znać, zanim ktokolwiek zacznie wycinać otwór w ścianie. Skorzystaj z darmowego kalkulatora doboru komina online, by szybko zweryfikować, czy planowana kratka spełni minimalne wymagania.

Źródła: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), dostępne na isap.sejm.gov.pl. Polska Norma PN-87/B-02411 „Ogrzewnictwo. Wentylacja w budynkach mieszkalnych", dostępna w bibliotece Polskiego Komitetu Normalizacyjnego (pkn.pl). Normy PN-EN 303-5 oraz PN-EN 437, dostępne w systemie PKN.
