Kotłownia z kotłem gazowym pod ogrzewanie podłogowe

Ciepła podłoga zasilana gazowym kotłem kondensacyjnym potrafi działać cicho, równomiernie i oszczędnie, ale wyłącznie wtedy, gdy kotłownia została przemyślana od fundamentów. Dobranie kotła „na oko", pominięcie sprzęgła hydraulicznego przy kilku obiegach albo wsunięcie termostatów do każdego pokoju bez analizy stref to najprostsza droga do taktowania palnika, przegrzewania łazienek i rachunków wyższych o kilkanaście procent. W dobrze zaprojektowanej kotłowni liczy się fizyka: niska temperatura zasilania, stabilna różnica ciśnień, krótkie czasy reakcji i właściwa modulacja mocy. Poniżej znajdziesz konkretny przewodnik, jak zaplanować kotłownię pod ogrzewanie podłogowe krok po kroku, z parametrami liczbowymi, typowymi błędami i orientacyjnym kosztorysem opartym na realnych widełkach rynkowych.

• Dobór kotła gazowego do ogrzewania podłogowego
• Bufor i sprzęgło hydrauliczne w kotłowni z podłogówką
• Elementy instalacji i schemat podłączenia
• Sterowanie i termostaty w kotłowni gazowej z podłogówką
• Parametry pracy ogrzewania podłogowego
• Montaż kotłowni krok po kroku
• Koszt kotłowni gazowej z podłogówką orientacyjny kosztorys
• Najczęstsze błędy w kotłowni z podłogówką
• Wymogi prawne i normatywne
• Najczęstsze pytania inwestorów

Dobór kotła gazowego do ogrzewania podłogowego

Moc kotła dla podłogówki wynika z zapotrzebowania budynku na ciepło, a nie z powierzchni pętli. Przyjmuje się 60-100 W/m² dla nowego domu o standardowej izolacji, 80-120 W/m² dla budynku starszego. Pomnóż tę wartość przez powierzchnię ogrzewaną i dodaj 15-20% zapasu na mroźne dni oraz rozruch. Przykład: dom 140 m², zapotrzebowanie 70 W/m² → 9,8 kW + 18% zapasu → kocioł o mocy nominalnej 11-12 kW.

Kluczowy parametr przy podłogówce to zakres modulacji palnika. Minimalna moc nie powinna przekraczać 10-15% nominalnej, czyli przy kotle 12 kW modulacja musi schodzić do około 1,2 kW. To dlatego, że podłogówka pracuje z niską temperaturą zasilania (35-45°C) i małą różnicą ΔT, więc palnik potrzebuje precyzyjnie dozować ciepło bez ciągłego wyłączania.

Kondensacyjny kocioł gazowy wykorzystuje ciepło pary wodnej ze spalin, dzięki czemu jego sprawność sięga 98% przy niskich temperaturach wody. Właśnie dlatego w parze z podłogówką sprawdza się lepiej niż tradycyjny kocioł atmosferyczny: działa stabilnie w zakresie 30-55°C, oszczędza gaz i nie wymaga wysokiego komina. Sprawdź też klasę efektywności energetycznej modele z oznaczeniem A w skali od A+++ do G to dziś standard w tej kategorii.

Współpraca kotła z regulatorem pogodowym jest dziś praktycznie wymagana, jeśli zależy Ci na komforcie. Czujnik temperatury zewnętrznej obniża temperaturę zasilania, gdy robi się cieplej, i podnosi ją przy mrozie. Krzywa grzewcza dobiera się na podstawie projektu instalacji w praktyce zaczyna się od wartości 0,6-1,2 dla podłogówki i koryguje po pierwszych tygodniach pracy.

Warto wybrać urządzenie z wbudowanym interfejsem OpenTherm lub magistralą eBus, bo ułatwia to podpięcie automatyki pokojowej i zdalne sterowanie. Taki kocioł pozwala na korektę temperatury zasilania o 0,5-2°C w zależności od sygnału z termostatów bez wygaszania palnika.

Tabela: orientacyjny dobór mocy kotła do podłogówki

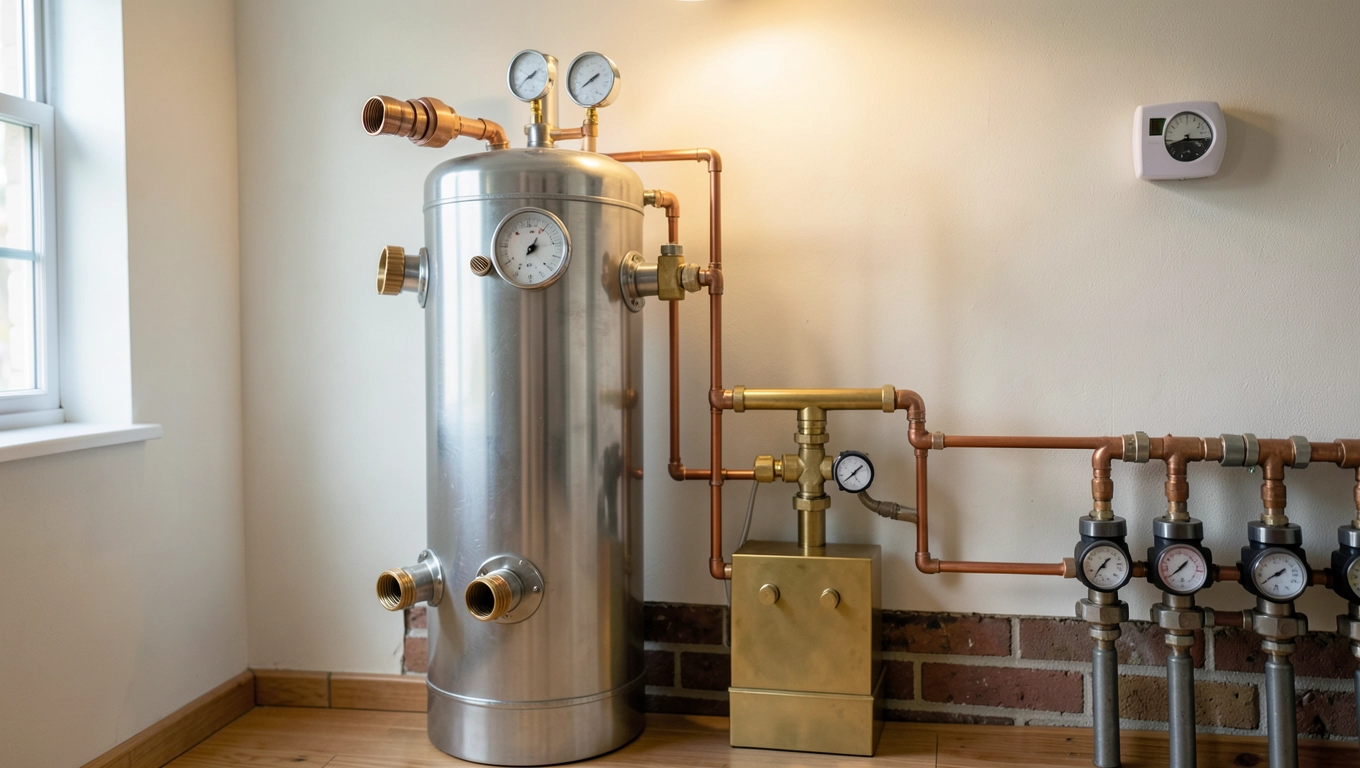

Bufor i sprzęgło hydrauliczne w kotłowni z podłogówką

Sprzęgło hydrauliczne to metalowy zbiornik z czterema króćcami, który oddziela obieg kotła od obiegów grzewczych. Dzięki temu każdy obieg ma stałą, niezależną wydajność, a kocioł nie widzi skoków ciśnienia wywołanych zamykaniem zaworów w pętlach. Bez sprzęgła pompy obiegowe walczą ze sobą, co prowadzi do szumów, niestabilnej pracy i taktowania kotła.

Bufor ciepła (zasobnik buforowy) działa inaczej: gromadzi energię i oddaje ją, gdy temperatura spada. W instalacji z podłogówką bufor wyrównuje krótkotrwałe skoki mocy, bo ogrzewanie podłogowe ma dużą bezwładność i nie reaguje natychmiast. Pojemność bufora dobiera się na poziomie 10-20 litrów na 1 kW mocy kotła. Przy kotle 12 kW to 120-240 litrów.

Potrzebujesz sprzęgła, gdy masz kilka obiegów o różnych przepływach lub gdy kocioł nie ma wbudowanego zaworu mieszającego. Potrzebujesz bufora, gdy moc kotła znacząco przekracza chwilowe zapotrzebowanie, czyli np. przy kotłach o ograniczonej modulacji (1:3 zamiast 1:10) lub przy dłuższych pętlach podłogowych o łącznej powierzchni ponad 150 m². W domach 100-130 m² z jednym obiegiem i kotłem o dobrej modulacji można pominąć oba elementy, choć sprzęgło nadal poprawia stabilność.

Sprzęgło hydrauliczne montuje się pionowo, tuż przy kotle, na wysokości umożliwiającej odpowietrzanie górą i odmulanie dołem. Obok warto przewidzieć automatyczny odpowietrznik i separator powietrza. Bufor stawia się obok sprzęgła lub za nim, w tej samej kotłowni wymaga bowiem miejsca i podejścia do rur zasilających oraz powrotnych.

Kiedy NIE montować bufora

• Kocioł o modulacji 1:10 lub szerzej.
• Pojedynczy obieg podłogówki o powierzchni do 100 m².
• Krótkie pętle (do 80 m) z dobrze dobranym przepływem.

Kiedy bufor jest niezbędny

• Kocioł z palnikiem o ograniczonej modulacji (1:3, 1:5).
• Instalacja mieszana: podłogówka + grzejniki wysokotemperaturowe.
• Współpraca z pompą ciepła lub kolektorami słonecznymi.
• Powierzchnia podłogówki powyżej 150 m².

Elementy instalacji i schemat podłączenia

Schemat instalacji kotłowni gazowej z podłogówką zaczyna się od kotła, przez sprzęgło lub bufor, dalej przez rozdzielacz, aż po pętle podłogowe. Każdy element ma konkretną rolę: kocioł dostarcza energię, sprzęgło rozdziela ją hydraulicznie, rozdzielacz rozdziela ją na obiegi, zawór mieszający obniża temperaturę, pompy wymuszają przepływ.

Zawór mieszający trójdrogowy to serce układu, gdy kocioł daje 60-70°C, a podłogówka potrzebuje 35-45°C. Mieszacz pobiera gorącą wodę z zasilania i miesza ją z chłodniejszą z powrotu, aż osiągnie zadaną temperaturę. Steruje nim siłownik termiczny lub elektryczny, reagujący na sygnał z regulatora pogodowego.

Rozdzielacz ogrzewania podłogowego montuje się na ścianie w kotłowni lub w szafce podtynkowej w korytarzu. Składa się z belki zasilającej (z przepływomierzami) i belki powrotnej (z zaworami regulacyjnymi). Na każdą pętlę przypada jeden obwód, oznaczony numerem odpowiadającym pomieszczeniu. Standardowo na rozdzielaczu obsłuży się 6-12 pętli.

Pompy obiegowe dobiera się do oporu hydraulicznego najdłuższej pętli. Najczęściej stosuje się pompy z elektroniczną regulacją obrotów, które same dostosowują wydajność. Przy kilku obiegach każdy dostaje własną pompę, aby przepływy się nie zakłócały.

Zawór bezpieczeństwa (3 bar) i naczynie wzbiorcze o pojemności dopasowanej do objętości wody w instalacji chronią układ przed wzrostem ciśnienia. Manometr i termometry pozwalają szybko ocenić stan pracy, a automatyczne odpowietrzniki w najwyższych punktach instalacji wyłapują resztki powietrza.

Minimalne wyposażenie kotłowni

• Kocioł kondensacyjny z automatyką pogodową.
• Sprzęgło hydrauliczne (opcjonalnie bufor).
• Zawór mieszający 3-drogowy z siłownikiem.
• Rozdzielacz z przepływomierzami i zaworami.
• Pompy obiegowe (jedna na obieg).
• Zawór bezpieczeństwa, naczynie wzbiorcze, manometr, termometry.
• Automatyczne odpowietrzniki i separatory powietrza.

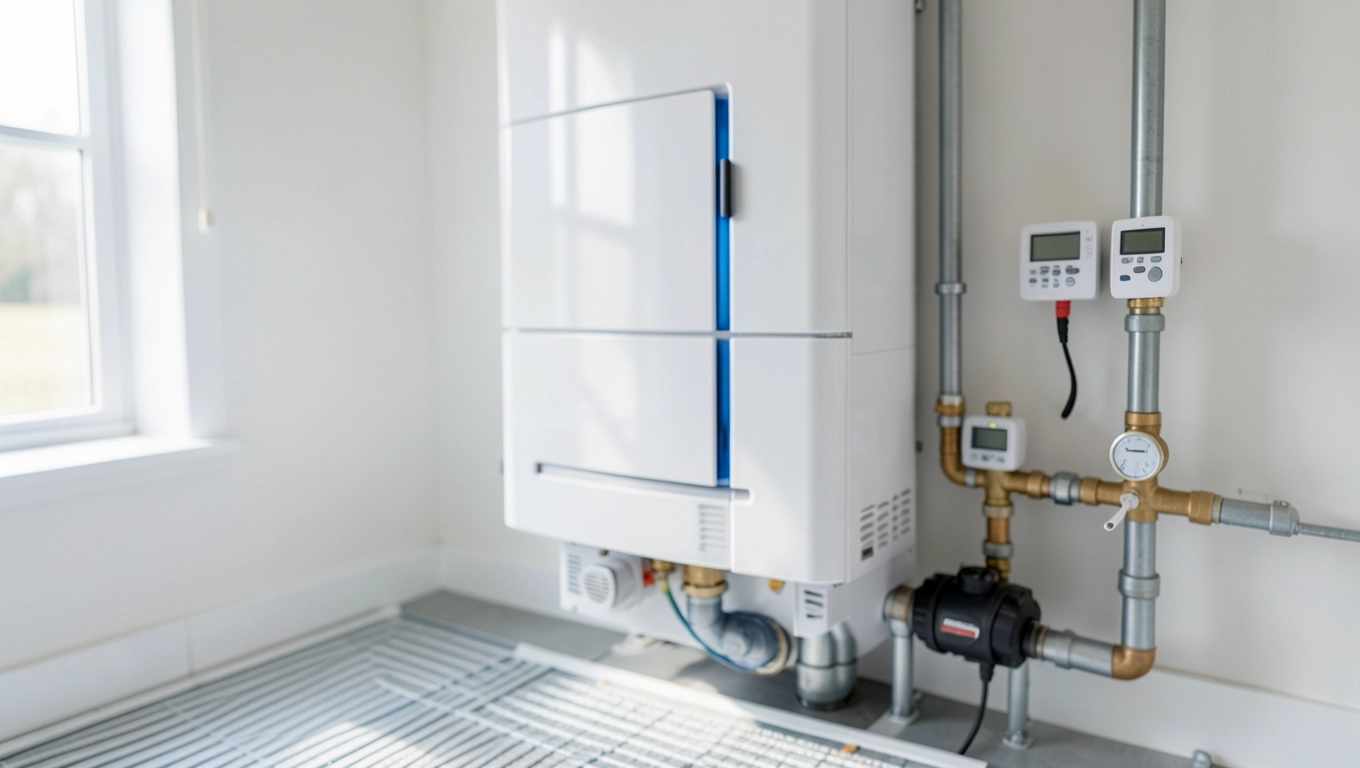

Sterowanie i termostaty w kotłowni gazowej z podłogówką

Termostaty pokojowe w instalacji z podłogówką nie powinny włączać i wyłączać palnika to najczęstszy błąd, który prowadzi do taktowania i skrócenia żywotności kotła. Ich zadaniem jest korygowanie temperatury zasilania o 1-3°C w górę lub w dół, zależnie od odchylenia od zadanej temperatury pokojowej.

Jeden termostat umieszczony w pomieszczeniu referencyjnym (najczęściej salon) wystarczy w domu do 120 m², jeśli pętle mają zbliżone długości. W większych domach stosuje się termostaty strefowe: jeden na kondygnację lub jeden na obieg rozdzielacza. Sygnał z termostatu trafia do regulatora pogodowego, który przelicza krzywą grzewczą.

Siłowniki termoelektryczne montuje się na rozdzielaczu, na każdą pętlę. Otwierają lub zamykają przepływ w pętli, gdy temperatura w pomieszczeniu osiąga zadaną wartość. Najczęściej stosuje się siłowniki NC (normalnie zamknięte) o napięciu 230 V lub 24 V, kompatybilne z regulatorem.

Sterowanie pogodowe opiera się na czujniku temperatury zewnętrznej. Krzywa grzewcza definiuje zależność między temperaturą na zewnątrz a temperaturą zasilania. Typowy wykres dla podłogówki wygląda tak: przy -10°C zasilanie 40°C, przy 0°C zasilanie 35°C, przy +10°C zasilanie 28°C. Korekta z termostatów przesuwa tę krzywą w górę lub w dół o kilka stopni.

Algorytm TPI (Time Proportional Integral) w nowoczesnych regulatorach zapobiega ciągłemu włączaniu i wyłączaniu palnika. Kocioł dostaje sygnał nie „grzej lub nie grzej", lecz „grzej przez X minut w ciągu najbliższych 10 minut". Taki sposób sterowania wyrównuje temperaturę i ogranicza zużycie gazu o 8-15% w porównaniu ze sterowaniem on/off.

Rozmieszczenie termostatów najważniejsze zasady

• Wysokość montażu: 1,4-1,6 m nad podłogą.
• Miejsce: ściana wewnętrzna, z dala od okien, kaloryferów i przeciągów.
• Jeden termostat na 30-40 m² lub na jedną strefę rozdzielacza.
• Nie montować w kuchni i łazience tam temperatura zmienia się często.

Parametry pracy ogrzewania podłogowego

Temperatura zasilania podłogówki waha się między 35 a 45°C dla komfortu i 28-35°C dla trybu ekonomicznego. Maksymalna dopuszczalna temperatura dla rur PE-X i PE-RT wynosi 50°C, a w podłodze drewnianej nie powinna przekraczać 35°C. Wyższe wartości grożą uszkodzeniem posadzki i nieprzyjemnym odczuciem gorąca przy stopach.

Różnica ΔT między zasilaniem a powrotem powinna wynosić 5-10°C. Przy mniejszej różnicy pompa pracuje na zbyt wysokim przepływie, a kocioł dostaje za mało informacji o obciążeniu. Przy większej rośnie opór hydrauliczny i rozkład temperatury w pętli staje się nierównomierny.

Prędkość przepływu wody w rurze podłogowej to zwykle 0,5-1,5 m/s. Niższa wartość powoduje słabe oddawanie ciepła, wyższa wywołuje szumy i przyspiesza zużycie pompy. Dla rury PE-X 16×2 mm oznacza to przepływ około 1,5-2,5 l/min na pętlę.

Długość pojedynczej pętli nie powinna przekraczać 80-100 m dla średnicy 16 mm. Przy 120 m spada ciśnienie, a regulacja zaworu staje się niestabilna. Jeśli pomieszczenie wymaga dłuższej pętli, lepiej podzielić je na dwa obiegi i poprowadzić je równolegle.

Skok między rurkami (rozstaw) wynosi standardowo 15-20 cm. Przy oknach i ścianach zewnętrznych warto go zagęścić do 10 cm, bo tam ucieka najwięcej ciepła. Rozstaw rzadszy (25-30 cm) stosuje się w strefach o niskim obciążeniu, np. w korytarzu.

Orientacyjna krzywa grzewcza dla podłogówki

Montaż kotłowni krok po kroku

Pierwszy krok to wybór miejsca. Kotłownia musi mieć wentylację nawiewną o przekroju minimum 200 cm² i wywiewną o tej samej wielkości, drzwi otwierające się na zewnątrz oraz dostęp do komina dymowego lub kominka wentylowanego. Minimalna kubatura to 6,5 m³ dla kotłów z zamkniętą komorą spalania i 8 m³ dla otwartej komory.

Montaż kotła wykonuje osoba z uprawnieniami SEP grupy 1 i 3, a podłączenie gazu wyłącznie uprawniony gazownik z wpisem do rejestru. Próba ciśnieniowa instalacji gazowej wykonywana jest pod ciśnieniem 50 kPa przez 30 minut. Odbioru dokonuje inspektor gazowni, bez tego nie można uruchomić kotła.

Po montażu hydraulicznym przychodzi czas na płukanie instalacji. Woda z sieci wodociągowej płynie przez wszystkie obiegi przez minimum 30 minut, aż do uzyskania czystej wody na wypływie. Płukanie usuwa opiłki, resztki pasty gwintowej i powietrze, które mogłyby zatkać zawory lub uszkodzić pompę.

Napełnianie instalacji odbywa się wodą uzdatnioną lub wodą z dodatkiem inhibitora korozji. Ciśnienie robocze ustawia się na 1,5-2,0 bar. Następnie wykonuje się próbę ciśnieniową 3 bar przez 60 minut żaden spadek nie jest dopuszczalny. Po próbie odpowietrza się rozdzielacz i najwyższe punkty instalacji.

Uruchomienie kotła obejmuje ustawienie krzywej grzewczej, sprawdzenie ciśnienia gazu na dyszach (zgodnie z dokumentacją producenta) oraz kontrolę ciągu kominowego. Pierwsze dni pracy to okres strojenia: temperatura zasilania rośnie o 1-2°C dziennie, aż do osiągnięcia stabilnej temperatury pokojowej.

Checklista montażowa

• Projekt kotłowni i instalacji sporządzony przez uprawnionego projektanta.
• Wentylacja nawiewna i wywiewna zgodna z normą PN-EN 12828.
• Komin z atestem i odbiorem kominiarskim.
• Montaż kotła i podłączenie gazu przez osobę z uprawnieniami.
• Płukanie instalacji, próba ciśnieniowa 3 bar.
• Napełnienie wodą uzdatnioną, ustawienie ciśnienia 1,5-2,0 bar.
• Odpowietrzenie rozdzielacza i pionów.
• Ustawienie krzywej grzewczej i parametrów regulatora pogodowego.
• Sprawdzenie ciśnienia gazu i działania palnika.
• Odbiór kominiarski i odbiór gazowni.
• Rozruch kotła i strojenie przez instalatora.

Koszt kotłowni gazowej z podłogówką orientacyjny kosztorys

Koszt samej kotłowni (bez instalacji podłogowej w stropie i wylewki) zamyka się w przedziale 18 000-42 000 zł, zależnie od mocy kotła, pojemności bufora i liczby obiegów. Cena obejmuje urządzenia, armaturę i robociznę instalatorską. Warto doliczyć koszt projektu (1 200-2 500 zł) oraz odbiorów (kominiarskiego i gazowego łącznie około 500-800 zł).

Kocioł kondensacyjny o mocy 12 kW kosztuje 7 000-14 000 zł bez montażu. Modele z szerszą modulacją i wbudowanym zasobnikiem ciepłej wody użytkowej dochodzą do 18 000 zł. Sprzęgło hydrauliczne to wydatek 600-1 400 zł, bufor 200 l 2 200-3 800 zł.

Rozdzielacz podłogowy z szafką natynkową na 6-8 obiegów kosztuje 900-2 200 zł. Zawory mieszające 3-drogowe z siłownikiem to 700-1 600 zł za sztukę. Pompy obiegowe elektroniczne zamykają się w kwocie 500-1 400 zł za sztukę, a automatyka pogodowa z czujnikiem zewnętrznym 600-1 500 zł.

Robocizna w przypadku nowej kotłowni to zwykle 3 000-6 000 zł. Jeśli kotłownia powstaje w trakcie budowy domu i hydraulik ma już rozprowadzone rury, koszt spada. W remontowanych obiektach robocizna rośnie, bo dochodzi kucie bruzd i adaptacja podejść.

Tabela: orientacyjny kosztorys elementów kotłowni

Najczęstsze błędy w kotłowni z podłogówką

Bezpośrednie łączenie termostatów pokojowych z wyłącznikiem palnika to pierwszy grzech projektowy. Powoduje taktowanie kotła co 5-10 minut, szybsze zużycie palnika i skoki temperatury w pomieszczeniach. Prawidłowo termostat koryguje temperaturę zasilania, a nie wyłącza kocioł.

Zbyt mała średnica rur kotłowych (poniżej DN 25 dla 12 kW) wymusza wysoką minimalną modulację palnika, bo przepływ jest za mały, by odebrać ciepło przy niskim obciążeniu. Skutkuje to szumami, taktowaniem i wyższą temperaturą powrotu, co obniża sprawność kondensacji.

Brak sprzęgła przy kilku obiegach to częsta przyczyna niestabilnej pracy. Pompy walczą ze sobą, a kocioł „widzi" zmienny opór, co utrudnia regulację. Sprzęgło wyrównuje ciśnienia i pozwala każdemu obiegowi pracować niezależnie.

Zbyt krótka płukanie instalacji pozostawia w układzie opiłki i resztki pasty, które po tygodniach blokują zawory rozdzielacza. Instalacja powinna być płukana co najmniej 30 minut, aż woda na wypływie będzie krystalicznie czysta.

Dobór pompy o zbyt dużej wydajności powoduje szum w rurach i szybsze zużycie armatury. Lepiej wybrać pompę elektroniczną z trybem stałego ciśnienia, która sama dostosowuje obroty do oporu hydraulicznego.

Montaż kotła bez projektu instalacji to ryzyko złego dobrania mocy, średnic i krzywej grzewczej. Bez dokumentacji trudno też uzyskać gwarancję producenta i odbiór gazowni.

Wymogi prawne i normatywne

Projekt instalacji grzewczej musi być zgodny z normą PN-EN 12828 (instalacje grzewcze w budynkach) oraz PN-EN 1264 (ogrzewanie podłogowe). W Polsce obowiązuje też Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, które określa minimalną kubaturę kotłowni, wymagania wentylacyjne i wymogi dotyczące kominów.

Kocioł gazowy wymaga komina dymowego z atestem lub przewodu powietrzno-spalinowego dla urządzeń z zamkniętą komorą spalania. Przed pierwszym uruchomieniem konieczny jest odbiór kominiarski potwierdzający prawidłowy ciąg i szczelność przewodu. Dokumenty przechowuje się przez cały okres eksploatacji budynku.

Podłączenie kotła do sieci gazowej wykonuje wyłącznie osoba z uprawnieniami SEP grupy 1 i 3 oraz wpisem do Centralnej Ewidencji Operatorów Instalacji, Sieci i Urządzeń (CEOI). Po montażu gazownia wystawia protokół odbioru, który uruchamia gwarancję producenta.

Najczęstsze pytania inwestorów

Czy kocioł gazowy wystarczy do ogrzewania podłogowego bez bufora?
Tak, pod warunkiem że kocioł ma szeroką modulację (minimum 1:10) i instalacja to pojedynczy obieg o powierzchni do 100-120 m². W większych układach bufor wyrównuje pracę i obniża koszty gazu.

Jaka jest minimalna temperatura zasilania dla podłogówki?
W praktyce 28-35°C dla komfortu i 22-28°C w trybie ekonomicznym. Poniżej 22°C podłoga przestaje oddawać odczuwalne ciepło. Górna granica to 50°C dla rur PE-X.

Czy termostat może wyłączyć kocioł?
Nie powinien. Termostat powinien jedynie korygować temperaturę zasilania o 1-3°C lub zamykać siłowniki na rozdzielaczu, ograniczając przepływ w danej pętli. Wyłączanie palnika przez termostat to jeden z najczęstszych błędów.

Ile obiegów podłogówki obsłuży jeden rozdzielacz?
Najczęściej 6-12 obiegów. Przy większej liczbie lepiej zastosować dwa rozdzielacze lub rozdzielacz kaskadowy, bo opór hydrauliczny rośnie i regulacja staje się niestabilna.

Czy ogrzewanie podłogowe nadaje się do remontu?
Tak, ale podłogówkę wykonuje się wtedy jako system cienkowarstwowy na istniejącej posadzce lub w suchej zabudowie. Wymaga to niższej temperatury zasilania (28-35°C), co dobrze współgra z kotłem kondensacyjnym.

Źródła danych i normy

PN-EN 12828 Instalacje grzewcze w budynkach. Projektowanie i obliczanie wodnych instalacji grzewczych.
PN-EN 1264 Ogrzewanie podłogowe. Wymagania i metody badań.
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.).
Polska Norma PN-87/B-02411 Kotłownie wbudowane na paliwo stałe i płynne.
Katalogi techniczne i dokumentacje producentów kotłów kondensacyjnych.
Wytyczne Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych (PZITS).
