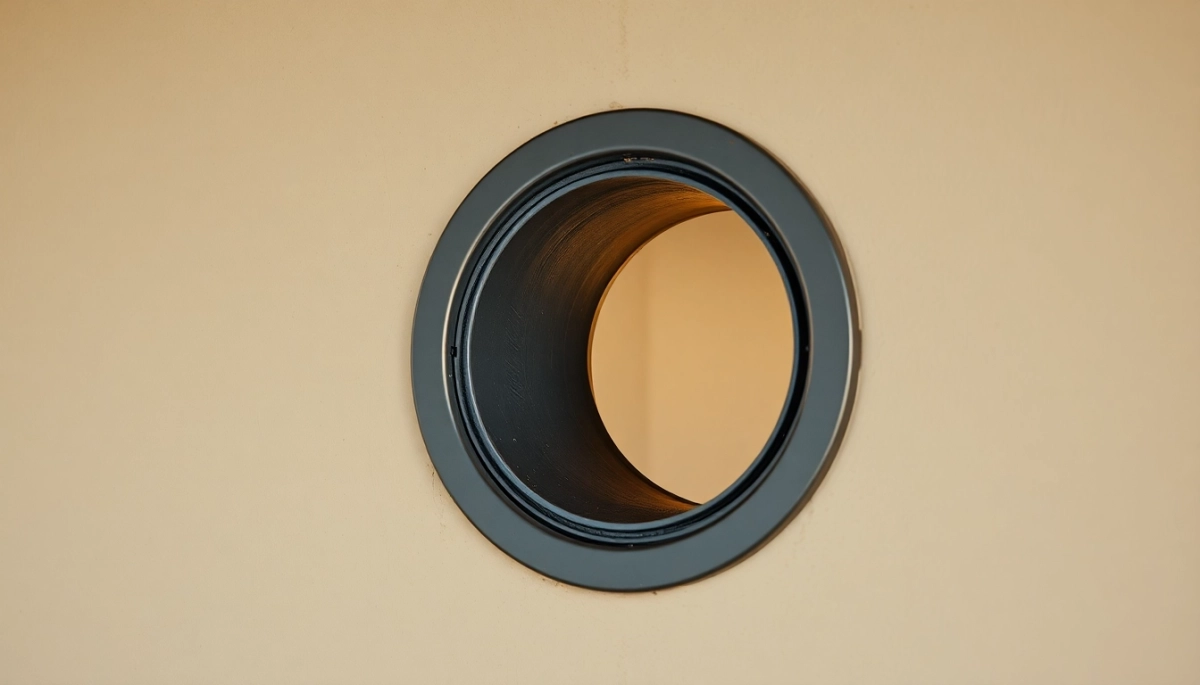

Nawiew do kotłowni: na jakiej wysokości montować?

Montaż kratki nawiewnej wydaje się drobiazgiem — jeden otwór w ścianie, trochę tynku i gotowe — a tymczasem to właśnie ten szczegół potrafi przesądzić o tym, czy kocioł będzie pracował spokojnie przez dwie dekady, czy będzie się dławił już po pierwszym sezonie. Wysokość, na której osadzisz nawiew, to nie estetyczna preferencja ani kwestia wygody glazurnika — to fizyka, chemia spalania i zapis w normie, które razem tworzą albo sprawnie działającą kotłownię, albo źródło problemów, których na początku nikt nie łączy z tą jedną kratką. Zły nawiew nie wyłącza kotła od razu — często przez miesiące subtelnie degraduje spalanie, podnosi zużycie paliwa i zwiększa stężenie tlenku węgla, zanim ktokolwiek pomyśli, żeby zajrzeć do tej dziury w ścianie.

• Na jakiej wysokości nawiew do kotłowni według norm
• Zalecana wysokość otworu nawiewnego w kotłowni
• Dlaczego nawiew montować nisko nad podłogą kotłowni
• Wymagania co do wysokości nawiewu w kotłowni
• Pytania i odpowiedzi o nawiewa do kotłowni - na jakiej wysokości go montować?

Na jakiej wysokości nawiew do kotłowni według norm

Polska norma PN-B-02431-1:1999 dotycząca wentylacji kotłowni z kotłami gazowymi o mocy do 30 kW formułuje wymagania w sposób niejednoznaczny dla laika, ale precyzyjny dla projektanta: dolna krawędź otworu nawiewnego nie może znajdować się wyżej niż 30 cm nad posadzką, a cały otwór musi zamykać się w obrębie pierwszego metra od podłogi. To nie jest zalecenie w stylu „starajcie się" — to twarda granica, której przekroczenie formalnie dyskwalifikuje instalację. Inspektor nadzoru budowlanego albo kominiarstwo sprawdzające stan techniczny mają prawo nakazać przeróbkę, jeśli kratka wisi wyżej.

Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, uzupełnia ten obraz kolejną zasadą: otwór nawiewny musi być niezamykalny. Żadnej klapki, żadnego regulatora przepływu, żadnej siatki o zbyt drobnych oczkach, która w praktyce pełni rolę przepustnicy. Logika jest tu prosta — każde ograniczenie przepływu powietrza na wlocie to mniejsza ilość tlenu dostarczanego do strefy spalania, a kocioł gazowy czy olejowy nie potrafi sam zrekompensować niedotlenienia; zaczyna za to produkować więcej CO i mniej ciepła użytkowego. Niezamykalność kratki to nie biurokratyczny wymóg, lecz fizyczna gwarancja minimalnego przepływu powietrza w każdych warunkach, niezależnie od pory roku i zachowania domowników.

Minimalna powierzchnia czynna otworu nawiewnego to 200 cm² — i to jest wartość, od której się zaczyna, nie kończy. Jeśli kotłownia jest szczelna, a kocioł ma moc zbliżoną do górnej granicy lub ją przekracza, projekt wentylacji powinien uwzględniać większy przekrój. Powierzchnia 200 cm² odpowiada w przybliżeniu kratce o wymiarach 14 × 14 cm, ale wiele standardowych krat ma przelotowość mniejszą niż wynikałoby z jej gabarytów — siatka, żaluzje i ramka zjadają część pola przepływu. Kupując kratkę, trzeba patrzeć na deklarowaną powierzchnię czynną, nie na wymiary zewnętrzne oprawki.

Przeczytaj również: Jak zrobić nawiew do kotłowni

Warto przy tym pamiętać, że norma PN-B-02431-1 obejmuje kotłownię gazową z kotłem do 30 kW — to zakres obejmujący przytłaczającą większość instalacji domowych. Kotłownie z kotłami o wyższej mocy, kotłownie olejowe oraz kotłownie na paliwa stałe podlegają odrębnym przepisom, które mogą stawiać bardziej rygorystyczne wymagania co do przekroju i lokalizacji nawiewu. Mechanizm pozostaje jednak identyczny: powietrze musi napływać z dołu, musi mieć zagwarantowany nieprzerwany dostęp i musi być go wystarczająco dużo, żeby pokryć zapotrzebowanie procesu spalania z pewną rezerwą.

Zalecana wysokość otworu nawiewnego w kotłowni

Norma wyznacza granicę, ale dobra praktyka instalacyjna idzie o krok dalej. Optymalny zakres montażu nawiewu to 30-50 cm nad posadzką — mierzone do dolnej krawędzi otworu. Przy tej wysokości świeże, chłodniejsze powietrze wpada do kotłowni i naturalnie opada lub utrzymuje się przy podłodze, zanim zostanie wciągnięte przez palnik. Zimne powietrze jest gęstsze od ciepłego, więc bez żadnego wymuszenia trafia prosto tam, gdzie jest potrzebne — w okolice czoła kotła, gdzie odbywa się spalanie. To zjawisko termodynamiczne nie wymaga ani wentylatorów, ani czujników: działa grawitacyjnie i bezawaryjnie.

Montaż kratki dokładnie przy podłodze — powiedzmy 5-8 cm od posadzki — wydaje się intuicyjnie lepszy, bo „jak najniżej". Tu jednak pojawia się praktyczna pułapka: przy tak niskim osadzeniu otwór bardzo łatwo zablokować przypadkowymi przedmiotami, pyłem, a zimą nawianym śniegiem (jeśli nawiew wychodzi bezpośrednio na zewnątrz lub przez szczelnę przy drzwiach). Kilka centymetrów wolnego miejsca między posadzką a dolną krawędzią kratki to nie luksus — to bufor, który chroni drożność nawiewu przed codziennymi zagrożeniami. Wysokość 15-20 cm to rozsądne minimum, które pogodzeć funkcjonalność z ochroną przed przypadkowym zatykaniem.

Zupełnie inną pułapką jest montaż kratki na wysokości 80-100 cm, co zdarza się, gdy instalator „wyczuwa" miejsce niekolidujące z meblami albo rurami. Nawiew umieszczony na tej wysokości formalnie mieści się jeszcze w dopuszczalnym przedziale (cały otwór nie przekracza metra), ale traci większość swojej skuteczności. Powietrze wpadające z poziomu klatki piersiowej napotyka na ciepłe środowisko kotłowni i zamiast opaść do strefy spalania, miesza się z górną warstwą powietrza i odpływa przez przewód wyciągowy, zanim zdąży wykonać właściwą pracę. Kocioł co prawda nie gaśnie, ale spalanie staje się mniej czyste, a sprawność spada.

Szczególnym przypadkiem jest sytuacja, gdy kotłownia obsługuje kocioł z zamkniętą komorą spalania. Taki kocioł pobiera powietrze bezpośrednio z zewnątrz przez koncentryczny przewód powietrzno-spalinowy, więc teoretycznie nie potrzebuje nawiewu w ścianie kotłowni. Teoretycznie — bo pomieszczenie nadal wymaga wentylacji grawitacyjnej dla odprowadzenia ciepła i ewentualnych nieszczelności układu. Nawiew w pomieszczeniu z kotłem turbo powinien zatem istnieć, tyle że jego wymiarowanie i lokalizacja mogą być nieco mniej restrykcyjne niż przy kotle z otwartą komorą. Projekt każdej takiej kotłowni powinien to precyzyjnie rozstrzygnąć.

Dlaczego nawiew montować nisko nad podłogą kotłowni

Fizyka gazów jest tu całkowicie jednoznaczna. Powietrze atmosferyczne, wpadając do kotłowni przez otwór przy podłodze, ma temperaturę zbliżoną do temperatury zewnętrznej — zwykle kilka do kilkunastu stopni Celsjusza, gdy kocioł pracuje. Jego gęstość jest wyraźnie wyższa niż gęstość powietrza podgrzanego przez pracujący kocioł, dlatego grawitacja trzyma je przy posadzce i prowadzi prosto w kierunku paleniska. Palnik zasysający powietrze z poziomu podłogi dostaje je w najchłodniejszej, najgęstszej i zarazem najbogatszej w tlen postaci — bo tlen, jako składnik o masie cząsteczkowej 32 g/mol, w powietrzu statycznym nieznacznie koncentruje się w dolnych warstwach w porównaniu z lżejszym azotem.

Ciepłe, zużyte powietrze po procesie spalania unosi się ku sufitowi i odprowadzane jest przez przewód wentylacji wyciągowej, który — nie przypadkowo — osadzany jest w górnej części kotłowni. Para ta niesie ze sobą zarówno produkty spalania, jak i ciepło odpadowe. Gdy nawiew działa prawidłowo, w pomieszczeniu tworzy się naturalny obieg: zimne powietrze wchodzi dołem, podgrzewa się i wzbogaca o produkty spalania, po czym odpływa górą. To ten sam mechanizm co w gotowej kuchni z okapem — różnica polega na tym, że stawką nie jest para wodna nad garnkiem, lecz tlenek węgla, który jest bezwonny i nie daje żadnego ostrzeżenia, gdy jego stężenie zbliża się do poziomu niebezpiecznego.

Nawiew umieszczony za wysoko rozbija ten obieg. Świeże powietrze miesza się z ciepłym zanim dotrze do palnika, traci gęstość i ciąg do opadania, a układ wentylacyjny traci symetrię — wlot i wylot są zbyt blisko tej samej strefy termicznej, przez co różnica ciśnień napędzająca cyrkulację grawitacyjną spada. Kocioł zaczyna pracować przy nieco niedomiarze powietrza do spalania: nie widać tego na pierwszy rzut oka, ale głowica palnika pracuje cieplej niż powinna, elektroda zapłonowa ulega przyspieszonemu zużyciu, a na wymienniku ciepła odkłada się cienka warstwa sadzy, która z każdym tygodniem rośnie i obniża sprawność transferu ciepła do wody grzewczej. Rachunek za gaz rośnie, a przyczyna tkwi w kratce zamontowanej 30 cm za wysoko.

Jest jeszcze jeden aspekt, o którym rzadko mówi się przy okazji omawiania nawiewu do kotłowni: zapobieganie cofaniu się spalin. Gdy komin ma zbyt słaby ciąg — na przykład w dniach z niskim ciśnieniem atmosferycznym albo gdy temperatura zewnętrzna jest zbliżona do temperatury gazów spalinowych — istnieje ryzyko, że spaliny zamiast wędrować ku górze, opadają i przedostają się do pomieszczenia. Prawidłowo działający nawiew od dołu utrzymuje w kotłowni minimalne nadciśnienie względem kanału spalinowego, co fizycznie utrudnia cofanie się gazów. Brak nawiewu lub nawiew niewystarczający to jeden z czynników, który przy niekorzystnym układzie warunków atmosferycznych może przekształcić kotłownię w komorę z tlenkiem węgla.

Uwaga: Tlenek węgla jest bezbarwny i bezwonny — czujnik CO w kotłowni to nie fanaberia, lecz urządzenie ratujące życie. Prawidłowy nawiew redukuje ryzyko jego akumulacji, ale go nie eliminuje całkowicie w każdym scenariuszu awaryjnym.

Wymagania co do wysokości nawiewu w kotłowni

Zrozumienie przepisów jest łatwiejsze, gdy patrzy się na nie jak na zapis wniosków z fizyki, a nie jak na arbitralną listę zakazów. Wymaganie, by dolna krawędź nawiewu nie przekraczała 30 cm nad podłogą, bezpośrednio wynika z obserwacji, że zimne powietrze przestaje opadać w dół i zaczyna mieszać się z ciepłym powietrzem kotłowni mniej więcej właśnie na tej granicy — wszystko zależy od intensywności pracy kotła i powierzchni pomieszczenia, ale 30 cm to wartość konserwatywna, zapewniająca margines bezpieczeństwa w niekorzystnych warunkach. Granica jednego metra dla górnej krawędzi wynika z podobnego rozumowania: powyżej tej wysokości różnica temperatur między wpływającym a znajdującym się w pomieszczeniu powietrzem jest już zbyt mała, żeby siły grawitacyjne skutecznie prowadziły strumień nawiewny ku palnisku.

Poza normą branżową istotną rolę odgrywają również warunki techniczne odbioru budynku. Protokół kominiarsko-wentylacyjny wymagany przy odbiorze nowej kotłowni lub po wymianie kotła obejmuje sprawdzenie drożności i lokalizacji wszystkich otworów wentylacyjnych — zarówno nawiewnych, jak i wywiewnych. Jeśli nawiew jest zablokowany, zamknięty lub osadzony na nieprawidłowej wysokości, protokół odbioru nie zostanie podpisany, a ubezpieczyciel może mieć podstawy do odmowy wypłaty odszkodowania w przypadku szkody spowodowanej przez nieszczelności w układzie spalinowym. To nie jest teoretyczna groźba — takie przypadki zdarzają się w praktyce i kończą się wielomiesięcznymi sporami prawnymi.

Przy remontach istniejących kotłowni kuszące bywa pozostawienie starego otworu nawiewnego „jak jest", bo przekucie ściany i obróbka tynkarska to dodatkowy koszt i brud. Problem w tym, że stare kotłownie projektowane jeszcze kilka dekad temu miały niekiedy nawiew w środkowej części ściany albo przy suficie — bo dawniejsze przepisy i dawniejsze typy kotłów miały inne wymagania. Modernizacja kotłowni, czyli wymiana starego żeliwnego pieca na nowoczesny kocioł kondensacyjny lub gazowy z zamkniętą komorą, to moment, w którym cała wentylacja powinna zostać zweryfikowana i — jeśli konieczne — przeprojektowana. Stary nawiew „gdzieś wysoko" i nowy kocioł to połączenie, które na papierze może wyglądać na działające, a w praktyce generuje problemy przez lata.

Przy okazji remontu lub nowej inwestycji dobrym zwyczajem jest wykonanie nawiewu z lekkim nachyleniem kanału ku zewnątrz — około 1-2% spadku. Ten detal sprawia, że ewentualna woda opadowa, skropliny lub przedmuchiwany deszcz spływają na zewnątrz zamiast sączyć się po ścianie kotłowni do środka. Nachylenie nie wpływa w żaden mierzalny sposób na prędkość ani skuteczność napływu powietrza, ale chroni ościeże i izolację przed wilgocią, która — zwłaszcza w ścianach z cegły silikatowej — może w ciągu kilku sezonów zniszczyć tynk i wyzwać procesy mrozowe wewnątrz muru. To minuta pracy przy murze, która oszczędza wielu godzin robót naprawczych w przyszłości.

Wskazówka: Przed zakupem kratki nawiewnej sprawdź na karcie technicznej wartość współczynnika wolnej powierzchni (Av) lub deklarowaną powierzchnię czynną w cm². Kratka 200 × 200 mm z drobnymi żaluzjami może mieć realną powierzchnię przepływu poniżej 200 cm² — czyli poniżej wymaganego minimum. Kratki z poszerzonymi lamelami lub z siatką o dużym oczku zapewniają lepszą przelotowość przy tych samych gabarytach zewnętrznych.

Cały sens tych przepisów sprowadza się do jednego: kocioł potrzebuje powietrza tak samo jak ogień potrzebuje tlenu — i nie ma w tym żadnej metafory. Ograniczony dopływ świeżego powietrza to niepełne spalanie, niepełne spalanie to tlenek węgla, a tlenek węgla jest gazem, który w odpowiednim stężeniu zabija człowieka w ciągu minut, nie godzin. Wysokość kratki nawiewnej to detali, który rozstrzyga, czy ten łańcuch zdarzeń jest możliwy, czy nie — i właśnie dlatego normy nie pozostawiają go uznaniu inwestora czy glazurnika kończącego roboty.
