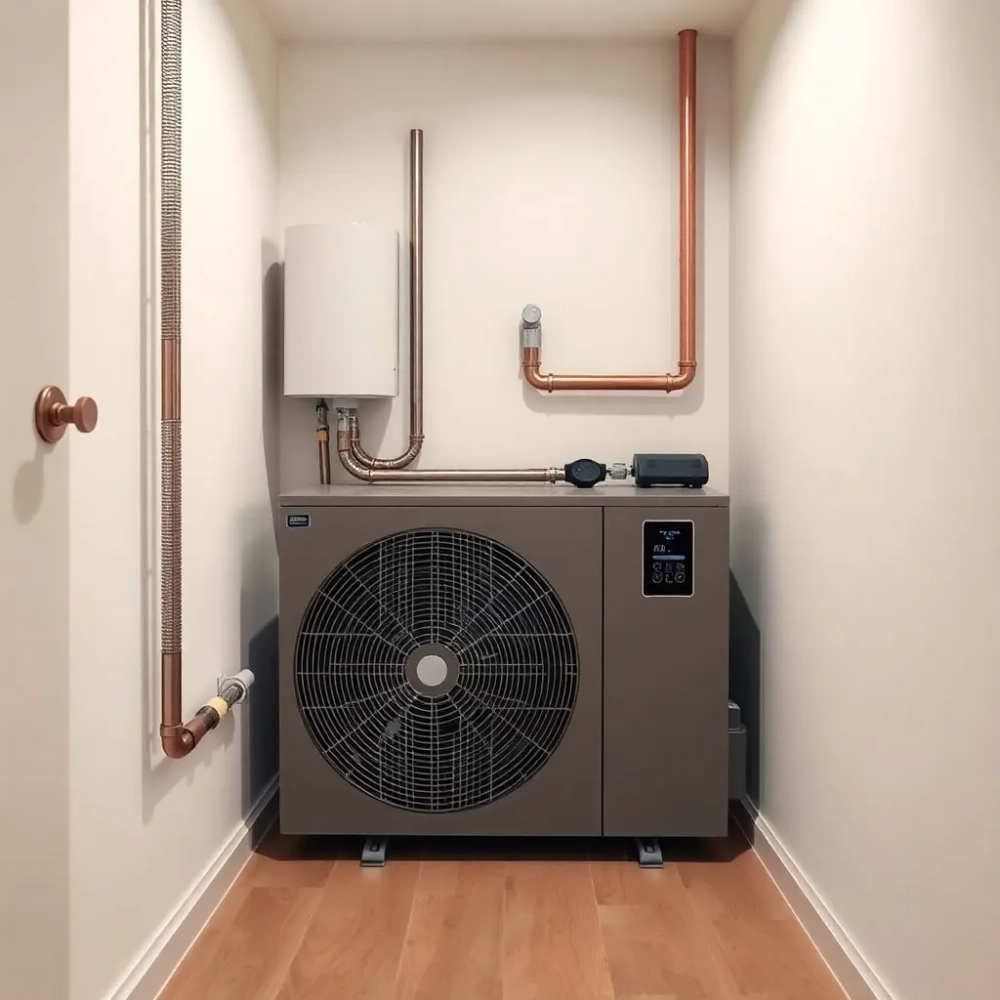

Jaka kotłownia na pompę ciepła? Wymiary, przepisy i realne przykłady

Tradycyjna kotłownia z kotłem węglowym czy gazowym potrafiła zająć kilkanaście metrów kwadratowych, wymagała osobnego pomieszczenia z kominem, wentylacją grawitacyjną i okratowanym otworem nawiewnym. Pompa ciepła działa na zupełnie innej zasadzie, więc i wymagania lokalowe ma skromniejsze. Nowoczesna jednostka wewnętrzna w typowym układzie split zajmuje mniej więcej tyle, co duża szafa, a monoblok w ogóle nie wymaga urządzenia w środku budynku. Przy dobrze zaprojektowanej instalacji wystarczy pomieszczenie o powierzchni 2,5 m² i wysokości 2 metrów. Kluczowe są odległości serwisowe, cicha praca i rozsądne usytuowanie względem sypialni.

• Wymiary minimalne pomieszczenia pod pompę ciepła split i monoblok
• Kubatura i wentylacja kotłowni z pompą ciepła R32
• Pompa ciepła w garderobie, pralni lub garażu co mówią przepisy?
• Trzy realne przykłady z praktyki
• Checklista przed uruchomieniem pompy

Wymiary minimalne pomieszczenia pod pompę ciepła split i monoblok

Najczęstsze pytanie, jakie słyszy instalator po wizji lokalnej, brzmi: czy mój schowek pod schodami wystarczy? Odpowiedź prawie zawsze brzmi: tak, pod warunkiem że zmieścisz urządzenie z zachowaniem zapasu serwisowego.

W układzie split jednostka wewnętrzna ma zwykle obudowę 60 × 60 cm i wysokość około 180 cm, choć zależy to od producenta i mocy. Do tego dochodzi zasobnik ciepłej wody użytkowej, jeśli zdecydujesz się na wersję z wbudowanym zbiornikiem. W najprostszej konfiguracji potrzebujesz więc prostokąta o wymiarach 1,2 × 1,2 m jako pola zajętości sprzętu. Do tego dolicz minimum 50 cm przed urządzeniem na serwis i 30 cm po bokach, chyba że karta techniczna stanowi inaczej.

Monoblok daje jeszcze większą swobodę aranżacyjną, ponieważ cały układ chłodniczy siedzi na zewnątrz. W domu pozostaje jedynie sterownik ścienny, niewielka jednostka hydrauliczna z pompą obiegową i zasobnik. Takie rozwiązanie sprawdza się w domach, w których liczy się każdy centymetr, a wnętrze ma pozostać nienaruszone grubymi rurami.

Minimalne wymiary kotłowni pompy ciepła w wariancie split prezentują się następująco:

Wysokość pomieszczenia to osobna historia. Instrukcje montażowe rzadko wymagają więcej niż 2 metry, ale praktyce lepiej celować w 2,3-2,5 m. Dlaczego? Wyższa kubatura ułatwia rozprowadzenie kanałów wentylacyjnych i pozwala ukryć rurociągi nad głową bez przygniatania sufitu. Przy niskich stropach poddasza trzeba liczyć się z tym, że pompa obiegowa i filtr skutecznie zabierają 15-20 cm wolnej przestrzeni.

Kubatura i wentylacja kotłowni z pompą ciepła R32

Czynnik chłodniczy R32 zrewolucjonizował rynek pomp ciepła, ponieważ ma znacznie niższy współczynnik GWP (675) niż wychodzące z użycia R410A. Jednocześnie nakłada obowiązek sprawdzenia kubatury pomieszczenia, w którym stoi jednostka wewnętrzna.

Dlaczego to ważne? W razie nieszczelności czynnik wydostaje się do atmosfery i wypiera tlen. Przy dużym stężeniu w zamkniętej przestrzeni staje się to zagrożeniem dla zdrowia. Norma PN-EN 378 podaje prosty wzór:

V = m_czynnika / (GWP × stężenie_dopuszczalne)

Dla typowej pompy split o mocy 8-12 kW ładunek czynnika wynosi 1,1-1,5 kg. Po podstawieniu do wzoru okazuje się, że minimalna kubatura to 15-20 m³. Przy wysokości 2,3 m daje to powierzchnię około 6,5-8,5 m². Brzmi dużo, ale diabeł tkwi w szczegółach: karta techniczna konkretnego modelu może podawać węższe limity, jeśli producent zastosował dodatkowe zawory bezpieczeństwa albo ograniczniki ciśnienia.

Monoblok nie wymaga takich obliczeń, ponieważ cały czynnik pozostaje na zewnątrz. To główna przewaga tego wariantu w ciasnych domach i mieszkaniach z kotłownią o powierzchni poniżej 4 m².

Wentylacja w pomieszczeniu z pompą ciepła pełni rolę chłodzenia technicznego, a nie odprowadzania spalin. Wystarczy nawiew grawitacyjny 200 cm² i analogiczny wywiew, chyba że karta techniczna stanowi inaczej. Brak komina to nie brak wymagań: w sezonie grzewczym jednostka oddaje ciepło resztkowe, które trzeba skądś odprowadzić. Zbyt duszna kotłownia powoduje spadek sprawności i szybsze zużycie sprężarki.

Skropliny cichy bohater każdej instalacji

Skropliny z parownika mogą osiągać 10-30 litrów dziennie w sezonie grzewczym, w zależności od wilgotności powietrza. Grawitacyjne odprowadzenie do kanalizacji wymaga zasyfonowania, bo inaczej zapachy z rury wracają do kotłowni. W praktyce instalatorzy stosują pompkę skroplin przy braku naturalnego spadku, szczególnie w piwnicach i garażach podziemnych.

Pompy ciepła o mocy powyżej 50 kW oraz instalacje gruntowe z odwiertami powyżej 30 m wymagają pozwolenia na budowę zamiast zgłoszenia. W pozostałych przypadkach wystarczy zgłoszenie lub montaż na podstawie Prawa budowlanego art. 29 ust. 1.

Pompa ciepła w garderobie, pralni lub garażu co mówią przepisy?

Polskie przepisy budowlane nie definiują pojęcia „kotłownia z pompą ciepła" w taki sposób, w jaki definiują kotłownię gazową czy węglową. Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.), traktuje pompę ciepła jak urządzenie grzewcze, ale bez sztywnych wymagań lokalowych. To daje sporą swobodę, choć nie pełną.

Zakaz dotyczy pomieszczeń, w których ludzie przebywają dłużej niż 4 godziny na dobę. Sypialnia, pokój dziecięcy, gabinet do pracy biurowej wszystkie odpadają. Powód jest dwojaki: hałas pracy (38-55 dB w zależności od modelu) oraz strumień zimnego powietrza z obudowy, który może obniżać temperaturę przy podłodze o 2-3°C.

Dozwolone lokalizacje obejmują znacznie szerszy wachlarz:

• Kuchnia i aneks kuchenny, o ile nie służy za jadalnię na stałe
• Pralnia i suszarnia
• Garderoba i schowek gospodarczy
• Garaż z wentylacją mechaniczną
• Piwnica nieużytkowa lub kotłownia historyczna

Garderoba bywa wyborem intuicyjnym, bo ma kształt wnęki ściennej i dysponuje przyłączem kanalizacyjnym w pobliżu. Trzeba jednak pamiętać o wentylacji garderoba bez nawiewu staje się pułapką cieplną. Dlatego najlepiej sprawdza się garderoba z kratką w drzwiach lub otworem w ścianie 100 cm².

Garaż daje jeszcze większą elastyczność, bo i tak wymaga wentylacji zgodnie z PN-83/B-03430. Monoblok na ścianie garażu, jednostka wewnętrzna w sąsiednim pomieszczeniu, zasobnik w garażu to rozwiązanie, które pozwala zachować czystość przestrzeni mieszkalnej. Trzeba tylko zadbać o izolację akustyczną drzwi do garażu, bo inaczej uruchomienie pompy o świcie 3. postawi na nogi cały dom.

Przed zakupem urządzenia warto poprosić instalatora o wydruk z karty technicznej z zaznaczonymi odległościami serwisowymi. Instrukcja producenta ma pierwszeństwo przed ogólnymi zaleceniami, ponieważ uwzględnia konkretną geometrię obudowy i rozmieszczenie przyłączy.

Trzy realne przykłady z praktyki

Sucha teoria niewiele mówi inwestorowi, który stoi przed decyzją o adaptacji pomieszczenia. Poniższe przykłady pokazują, jak wygląda kotłownia w typowych polskich domach.

Dom 120 m² z pompą split o mocy 9 kW. Pomieszczenie 2,4 × 2,5 m, czyli dokładnie 6 m². Jednostka wewnętrzna zajmuje ścianę północną w odległości 30 cm od narożnika. Zasobnik c.w.u. 300 l stoi po drugiej stronie, 50 cm od ściany. Skropliny sprowadzono do kratki podłogowej w łazience powyżej. Kubatura 13,8 m³ wystarczyłaby dla R32, ale instalator dobrał model z ładunkiem 1,05 kg, więc margines bezpieczeństwa wyniósł 25%.

Dom 200 m² z monoblokiem. Pomieszczenie 2 × 2 m, czyli 4 m². Brak jednostki wewnętrznej, tylko sterownik ścienny i rozdzielacz hydrauliczny. Zasobnik 200 l w łazience na piętrze, bo dom ma dużą powierzchnię zabudowy i brakowało miejsca w przyziemiu. Monoblok na elewacji tylnej, na betonowej konsoli 60 cm nad gruntem. Jedyny minus: trzeba było poprowadzić rurociąg o długości 18 m przez ściany nośne, co wymagało dodatkowej koordynacji z inspektorem nadzoru.

Modernizacja starej kotłowni węglowej w domu z lat 90. Pomieszczenie 3,2 × 2,5 m, czyli 8 m². Po wyburzeniu starego pieca i składu opału pojawiła się przestrzeń, która pomieściła split 12 kW, zasobnik 300 l i bufor 200 l. Największym wyzwaniem okazało się zasklepienie starego otworu kominowego i doprowadzenie świeżego powietrza, bo oryginalna wentylacja grawitacyjna była nieszczelna.

Checklista przed uruchomieniem pompy

Lista kontrolna to ostatnia prosta przed pierwszym uruchomieniem. Odhacz każdy punkt i dopiero wtedy dzwoń do serwisu.

• Odległość serwisowa minimum 50 cm przed jednostką wewnętrzną i 30 cm po bokach
• Kratka wentylacyjna nawiewna 200 cm² w dolnej części ściany zewnętrznej
• Kratka wywiewna 200 cm² w górnej części ściany lub drzwi
• Syfon na odpływie skroplin z wodą, zapobiega przedostawaniu się odoru
• Wyprowadzenie rur freonowych przez ścianę z tuleją ochronną i pianką montażową
• Zasilanie elektryczne 400 V dla pomp powyżej 7 kW, oddzielny obwód z zabezpieczeniem
• Nośność podłoża minimum 80 kg/m² pod jednostką zewnętrzną (monoblok waży 90-150 kg)
• Fundament betonowy lub konsolka stalowa dla jednostki zewnętrznej na gruncie
• Odpowietrznik automatyczny w najwyższym punkcie instalacji
• Manometry i zawory odcinające w widocznym miejscu

Przed złożeniem wniosku o dotację z programu Czyste Powietrze warto sfotografować pomieszczenie z odległości serwisowymi oznaczonymi taśmą. Dzięki temu unikniesz wątpliwości inspektora przy ocenie wniosku.

Wybór pomieszczenia na pompę ciepła sprowadza się do trzech kryteriów: kubatury dla danego czynnika, odległości od stref wypoczynkowych oraz dostępu do mediów. Dom o powierzchni 100-150 m² potrzebuje zwykle 2,5-4 m² powierzchni w wariancie split lub 1,5-2 m² w wariancie monoblok. Garaż, garderoba, pralnia, kuchnia każde z tych pomieszczeń spełni wymogi, jeśli zapewnisz wentylację i zachowasz odległości serwisowe producenta.

Przed podjęciem ostatecznej decyzji pobierz szczegółowy poradnik doboru pompy ciepła do domu jednorodzinnego albo umów wizję lokalną z doświadczonym instalatorem. Fachowiec oceni stan izolacji budynku, dobierze moc urządzenia i wskaże najlepszą lokalizację w Twoim konkretnym przypadku.
