Czerpnia powietrza do kotłowni: przepisy, przekrój, miejsce

Przepisy dla czerpni powietrza do kotłowni wynikają z rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (§ 152 o czerpniach oraz § 170-176 o urządzeniach grzewczych), a szczegóły z norm PN-B-02431-1:1999 dla kotłowni gazowych i PN-B-02411:1987 dla kotłowni na paliwo stałe. Czerpnia na poziomie terenu lub w ścianie dwóch najniższych kondygnacji musi być co najmniej 8 m od ulicy, parkingu powyżej 20 miejsc, miejsca gromadzenia odpadów i wywiewek kanalizacyjnych, a dolna krawędź jej wlotu co najmniej 2 m nad terenem. Osobna czerpnia nie zawsze jest obowiązkowa: decyduje rodzaj komory spalania, paliwo i moc kotła.

• Jakie przepisy dotyczące czerpni i wentylacji kotłowni są obowiązkowe?
• Gdzie umieścić czerpnię powietrza do kotłowni?
• Jaki przekrój czerpni do kotłowni przy danej mocy kotła?
• Czy kocioł z zamkniętą komorą spalania potrzebuje czerpni?
• Czy czerpnia jest obowiązkowa? Reguła dla Twojego kotła
• Jak zrobić czerpnię powietrza do kotłowni?
• Jak powinna wyglądać wentylacja w kotłowni?
• Najczęstsze błędy przy czerpni powietrza do kotłowni
• Lista kontrolna czerpni powietrza przed uruchomieniem kotła

Jakie przepisy dotyczące czerpni i wentylacji kotłowni są obowiązkowe?

Obowiązkowe są przepisy rozporządzenia Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych (Dz.U. 2002 nr 75 poz. 690 z późn. zm., tekst jednolity Dz.U. 2022 poz. 1225) oraz Polskie Normy, do których to rozporządzenie odsyła. Kocioł gazowy wolno zamontować wyłącznie w pomieszczeniu ze sprawną wentylacją zgodną z przepisami, normami PN i dokumentacją producenta, co wynika z § 170 ust. 1 omówionego w poradniku o wentylacji kotłowni gazowej.

Ogólną zasadę daje § 147 ust. 2: wentylację mechaniczną lub grawitacyjną zapewnia się w pomieszczeniach, w których ze względów zdrowotnych, technologicznych lub bezpieczeństwa konieczna jest wymiana powietrza (pełne brzmienie w rozdziale 6 warunków technicznych o wentylacji i klimatyzacji). Kotłownia spełnia ten warunek niezależnie od typu kotła, więc nawet tam, gdzie osobna czerpnia do spalania nie jest potrzebna, pomieszczenie musi być wentylowane. Wymagania dla samego pomieszczenia opisujemy w tekście o lokalizacji kotłowni gazowej i warunkach technicznych.

Normy nie podają jednej uniwersalnej wartości przekroju czerpni. Wymagany otwór zależy od rodzaju kotła, paliwa, mocy i sposobu doprowadzenia powietrza do spalania, dlatego te same przepisy dają inny wynik dla kotła kondensacyjnego, a inny dla kotła z otwartą komorą.

Gdzie umieścić czerpnię powietrza do kotłowni?

Czerpnię umieszcza się tak, żeby pobierała możliwie czyste powietrze i była zabezpieczona przed deszczem i wiatrem. Gdy wlot jest na poziomie terenu lub w ścianie dwóch najniższych kondygnacji nadziemnych, § 152 wymaga odsunięcia go co najmniej o 8 m od źródeł zanieczyszczeń, a dolna krawędź otworu wlotowego ma być co najmniej 2 m nad terenem; oba warunki zestawia opracowanie P.W.M. Vogler o przepisach dla czerpni do kotłowni.

Odległość 8 m liczy się od:

• ulic,
• parkingów powyżej 20 miejsc postojowych,
• miejsc gromadzenia odpadów,
• wywiewek kanalizacyjnych,
• innych źródeł zanieczyszczeń powietrza.

W samej kotłowni nawiew prowadzi się nisko, a wywiew wysoko, co daje naturalny przepływ powietrza przez pomieszczenie. W dobrze uszczelnionych budynkach zwykła wentylacja grawitacyjna często nie wystarcza i wtedy stosuje się osobny kanał nawiewny z zewnątrz prosto do kotłowni (opisuje to poradnik o doprowadzeniu powietrza do pieca na pellet). Dla kotłów gazowych z otwartą komorą spalania do 30 kW zwykle podaje się wylot nawiewu najwyżej 30 cm nad podłogą; gdy wlot zewnętrzny musi być wyżej, powietrze sprowadza się w dół kanałem typu Z, opisanym w tekście o wymiarach zetki w kotłowni.

Na której ścianie zrobić czerpnię?

Przepisy z § 152 nie wskazują konkretnej strony budynku. Wentylacja grawitacyjna działa dzięki różnicy temperatur powietrza na zewnątrz i wewnątrz, co wyjaśnia opis rodzajów wentylacji w domu. Gdy różnica ta maleje, na przykład w upał, ciąg słabnie, dlatego przy wyborze ściany lepiej unikać elewacji mocno nagrzewanej przez słońce i nieizolowanego kanału w takiej ścianie. To wniosek praktyczny, a nie wymóg prawny.

Czy powietrze do kotła można pobierać z garażu lub piwnicy?

Nie należy tego robić. W wymaganiach dla kotłów gazowych z otwartą komorą 30-60 kW podaje się wprost, że powietrze nie może być pobierane z innych pomieszczeń. Garaż jest źródłem spalin samochodowych, a parkingi § 152 traktuje jako źródło zanieczyszczeń, od którego czerpnię się odsuwa. Kocioł zasilany takim powietrzem spala je razem z zanieczyszczeniami.

Jaki przekrój czerpni do kotłowni przy danej mocy kotła?

Dla kotłów gazowych z otwartą komorą spalania najczęściej podaje się: do 30 kW co najmniej 200 cm² niezamykanego otworu nawiewnego, 30-60 kW co najmniej 300 cm², a 60-2000 kW 5 cm² na każdy 1 kW mocy, nie mniej niż 300 cm². To wartości minimalne; ostateczny przekrój potwierdza projekt instalacji i instrukcja producenta kotła, bo wymagania zależą od kilku parametrów jednocześnie.

Przykład: jak przeliczyć wymagany przekrój na wymiar kratki lub kanału

1. Przykład: kocioł gazowy z otwartą komorą, 24 kW. Mieści się w przedziale do 30 kW, więc minimum to 200 cm².
2. Kratka kwadratowa 14 × 14 cm: 14 × 14 = 196 cm², czyli o 4 cm² mniej niż minimum, i to licząc sam obrys. Wymiar 15 × 14 cm daje 210 cm².
3. Kanał okrągły o średnicy 16 cm: pole = 3,14 × 8 cm × 8 cm ≈ 201 cm² (zaokrąglone do pełnych cm²), więc minimum jest spełnione.
4. Przykład: kocioł 50 kW. Przedział 30-60 kW, więc minimum to 300 cm², np. otwór 20 × 15 cm.
5. Przykład: kocioł 80 kW. 80 kW × 5 cm²/kW = 400 cm². Kanał kwadratowy 20 × 20 cm ma 400 cm², ale okrągły o średnicy 20 cm tylko 3,14 × 10 × 10 ≈ 314 cm², czyli o 86 cm² za mało. Kanał okrągły potrzebuje średnicy co najmniej 23 cm (3,14 × 11,5 × 11,5 ≈ 415 cm²); przy 22 cm wychodzi ok. 380 cm².

Liczy się powierzchnia, przez którą powietrze faktycznie przepływa. Żebra i siatka kratki zajmują część obrysu, więc kratka o obrysie równym minimum w praktyce go nie spełni; jej powierzchnię czynną sprawdzisz w karcie technicznej.

Czy kocioł z zamkniętą komorą spalania potrzebuje czerpni?

Kocioł z zamkniętą komorą spalania, zwykle kondensacyjny, pobiera powietrze do spalania z zewnątrz własnym przewodem, więc klasyczny nawiew do spalania w ścianie kotłowni zazwyczaj nie jest dla niego potrzebny. Pomieszczenie nadal wymaga wentylacji z § 147 ust. 2. W kotłowni gazowej wentylacja ma też nie dopuścić, by gaz z ewentualnego wycieku przekroczył granicę zapłonu lub wybuchowości; ten cel wymieniają autorzy z Korporacji Kominiarzy Polskich i Stowarzyszenia Kominy Polskie w artykule o wentylacji pomieszczeń kotłowni.

Inaczej jest z kotłem z otwartą komorą spalania, który bierze powietrze z pomieszczenia. Dla niego przepisy wymagają niezależnej wentylacji grawitacyjnej, aby spaliny nie cofały się do kotłowni, co omawia przegląd przepisów o wentylacji kotłowni. Z tego powodu w takim pomieszczeniu nie stosuje się wentylatorów wyciągowych, które mogłyby odwrócić ciąg w kominie.

Czy czerpnia jest obowiązkowa? Reguła dla Twojego kotła

Czerpnia jest obowiązkowa tam, gdzie kocioł bierze powietrze do spalania z pomieszczenia. Szczegóły rozstrzyga typ kotła:

• Jeśli masz kocioł gazowy z otwartą komorą spalania, wykonaj stały, niezamykany nawiew z zewnątrz o przekroju dobranym do mocy z tabeli wyżej.
• Jeśli kocioł ma zamkniętą komorę i własny przewód powietrzno-spalinowy, osobna czerpnia do spalania zwykle nie jest potrzebna, ale zapewnij wentylację pomieszczenia.
• Jeśli to kocioł na paliwo stałe z wentylatorem nadmuchowym lub wyciągowym (ekogroszek, pellet), zapewnij stały dopływ świeżego powietrza do kotłowni.
• Jeśli budynek jest szczelny i wentylacja grawitacyjna nie wystarcza, zastosuj osobny kanał nawiewny z zewnątrz.
• Jeśli wlot wypadałby bliżej niż 8 m od ulicy, parkingu powyżej 20 miejsc, śmietnika lub wywiewki kanalizacyjnej, przenieś go albo uzgodnij rozwiązanie z projektantem.

Jak zrobić czerpnię powietrza do kotłowni?

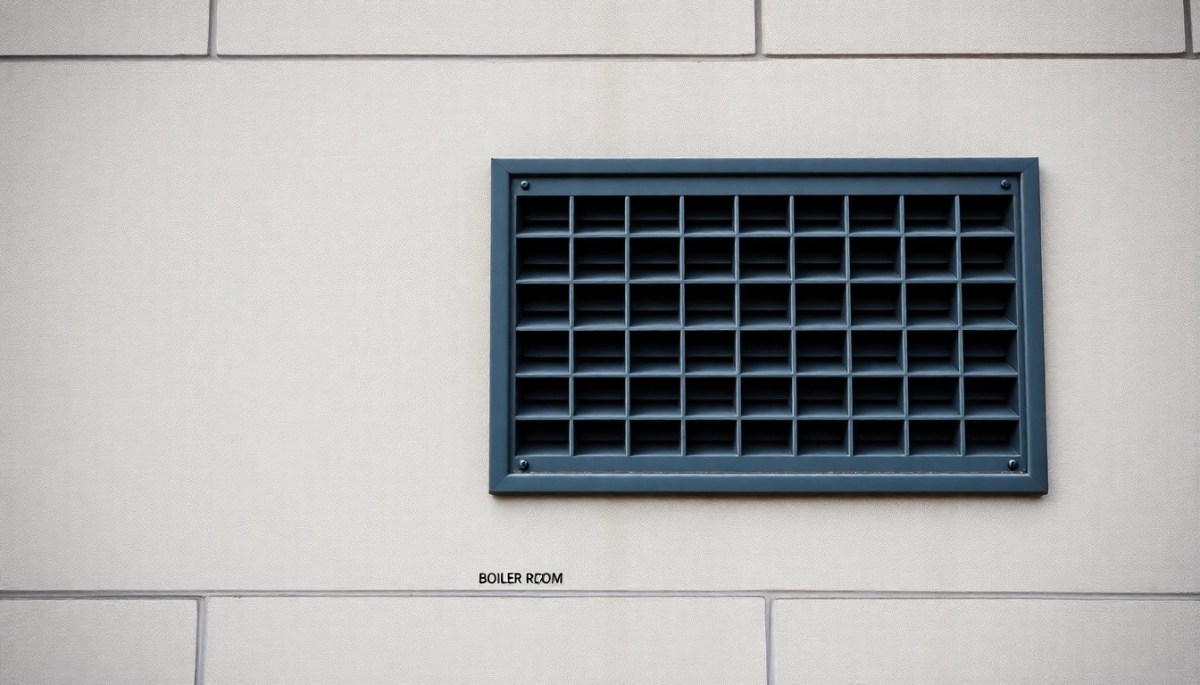

Czerpnię powietrza do kotłowni wykonuje się jako otwór w ścianie zewnętrznej z niezamykaną kratką albo jako kanał nawiewny, który doprowadza powietrze z zewnątrz do dolnej strefy kotłowni. Kolejność prac jest w obu wariantach taka sama.

1. Ustal typ kotła (otwarta czy zamknięta komora spalania), paliwo i moc znamionową; sprawdź wymagania w instrukcji producenta.
2. Wyznacz minimalny przekrój nawiewu i przelicz go na wymiar kratki lub kanału, uwzględniając powierzchnię czynną.
3. Wybierz miejsce wlotu zgodne z § 152: czyste powietrze, ochrona przed deszczem i wiatrem, odległość od źródeł zanieczyszczeń.
4. Wylot nawiewu w kotłowni umieść nisko przy podłodze, a wywiew pod stropem.
5. Zamontuj kratkę bez żaluzji i przepustnicy, z siatką o oczkach, które nie zapchają się szybko kurzem.

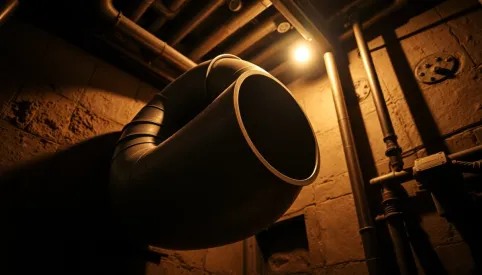

6. Jeśli wlot zewnętrzny i wylot wewnętrzny są na różnych wysokościach, poprowadź kanał typu Z.
7. Przed uruchomieniem kotła zleć sprawdzenie wentylacji kominiarzowi lub projektantowi instalacji.

Szczegóły wykonania otworu i kanału krok po kroku opisujemy w poradniku jak zrobić nawiew do kotłowni. Nawiewu nie wolno zaklejać, zmniejszać ani zastawiać meblami, opałem czy innymi przedmiotami.

Jak powinna wyglądać wentylacja w kotłowni?

Wentylacja kotłowni to para otworów: nawiew przy podłodze i wywiew pod stropem, najczęściej działające grawitacyjnie. Ma dostarczyć powietrze do spalania i do wymiany, rozcieńczyć i usunąć szkodliwe gazy oraz utrzymać powietrze bezpieczne dla osoby obsługującej kocioł.

Kotły automatyczne z wentylatorem potrzebują szczególnie dużo powietrza: człowiek do oddychania potrzebuje ok. 30 m³/h, a wentylator kotła prawie 10 razy więcej, czyli blisko 300 m³/h, jak wylicza poradnik o doprowadzeniu powietrza do kotłowni. Bez nawiewu wentylator się obraca, ale jego wydajność spada o około 60%. Skutkiem jest nieprawidłowe spalanie, przegrzewanie palnika na pellet, większe zużycie opału i sadza w kotle. Wymagania dla kotłowni na węgiel i ekogroszek rozwijamy w tekście o wentylacji w kotłowni węglowej.

Najczęstsze błędy przy czerpni powietrza do kotłowni

• Kratka z żaluzją lub przepustnicą albo nawiew zaklejony na zimę, żeby w kotłowni było cieplej.
• Przekrój dobrany po obrysie kratki, a nie po powierzchni czynnej, albo okrągły kanał o średnicy równej bokowi wymaganego kwadratu.
• Pobór powietrza z garażu, piwnicy lub innego pomieszczenia zamiast z zewnątrz.
• Wlot zewnętrzny przy parkingu, ulicy, śmietniku lub wywiewce kanalizacyjnej bliżej niż 8 m.
• Rezygnacja z wentylacji pomieszczenia przy kotle z zamkniętą komorą spalania.
• Mechaniczny wyciąg w kotłowni z kotłem o otwartej komorze spalania.
• Zbyt gęsta siatka na kratce, która szybko zarasta kurzem i ogranicza dopływ powietrza.

Brak powietrza w kotłowni prowadzi do niepełnego spalania i cofania spalin, a tlenek węgla jest bezbarwny i bezwonny, więc bez czujnika nie da się go wykryć, co podkreśla opracowanie o wentylacji w kotłowni. Zatrucie czadem zagraża zdrowiu i życiu domowników, dlatego w kotłowni z kotłem spalającym paliwo montuje się czujnik tlenku węgla. Przy niedoborze powietrza powstaje też więcej sadzy, która osadza się w wymienniku, przewodach spalinowych i kominie, obniża sprawność kotła i zwiększa ryzyko zapalenia się sadzy w kominie.

Lista kontrolna czerpni powietrza przed uruchomieniem kotła

• Znasz typ komory spalania, paliwo i moc kotła oraz wymagania z instrukcji producenta.
• Przekrój nawiewu odpowiada mocy (np. 200 cm² do 30 kW, 300 cm² dla 30-60 kW przy kotle gazowym z otwartą komorą) i jest liczony po powierzchni czynnej.
• Wlot czerpni jest co najmniej 8 m od ulicy, parkingu powyżej 20 miejsc, śmietnika i wywiewek, gdy leży w strefie dwóch najniższych kondygnacji.
• Dolna krawędź wlotu jest co najmniej 2 m nad terenem, a wlot jest osłonięty przed deszczem i wiatrem.
• Nawiew wychodzi do kotłowni nisko, wywiew jest pod stropem.
• Kratka nie ma żaluzji ani przepustnicy i niczym nie jest zasłonięta.
• Powietrze nie jest pobierane z garażu, piwnicy ani innego pomieszczenia.
• Przy kotle kondensacyjnym pomieszczenie ma wentylację ogólną.
• W kotłowni działa czujnik tlenku węgla.
• Drożność nawiewu i czystość kratki sprawdzasz przed każdym sezonem grzewczym.

Gdy kotłownia jest nietypowa (duża moc, szczelny budynek, brak miejsca na wlot w wymaganej odległości), przekrój i miejsce czerpni powinien wyliczyć projektant instalacji sanitarnych, a wykonanie sprawdzić kominiarz.
