Nawiew do kotłowni krok po kroku – 5 metod, które naprawdę działają

Jeśli kocioł na pellet kopci, gaśnie po kilku minutach albo wyraźnie spada jego moc, problem prawie nigdy nie leży w samym paliwie. W ponad 80% takich przypadków winowajcą okazuje się niedostateczny nawiew do kotłowni, który pozbawia palnik tlenu potrzebnego do czystego spalania. Źle dobrany przekrój kratki, brak kanału doprowadzającego świeże powietrze z zewnątrz albo zatkana siatka mogą nie tylko obniżyć sprawność urządzenia o kilkanaście procent, ale też narazić domowników na cofnięcie się spalin do pomieszczenia. Poniżej konkretne liczby, pięć sprawdzonych metod napowietrzania oraz krótki test, który wykonasz w pięć minut bez żadnych narzędzi.

• Wymagane przekroje otworów nawiewnych i wywiewnych
• Grawitacyjna, mechaniczna czy kanał z zewnątrz którą metodę wybrać
• Rozmieszczenie kratki nawiewnej w kotłowni gdzie dokładnie ją umieścić
• Najczęstsze błędy przy nawiewie do kotłowni i szybki test świecą

Wymagane przekroje otworów nawiewnych i wywiewnych

Każdy kocioł spala określoną masę powietrza w ciągu godziny. Wartość tę podaje producent w dokumentacji technicznej i wynosi ona zwykle od 25 m³/h dla urządzeń o mocy 10 kW do ponad 80 m³/h dla kotłów 30-40 kW. Jeśli otwór nawiewny ma zbyt mały przekrój, palnik pobiera powietrze z najbliższego otoczenia, tworząc w kotłowni podciśnienie.

Podciśnienie działa jak niewidzialna pompa, która wciąga spaliny z komina z powrotem do pomieszczenia. Dlatego normy budowlane jasno określają minimalną powierzchnię otworów wentylacyjnych w zależności od mocy urządzenia. Poniższa tabela zbiera wartości obowiązujące dla pieców na pellet klasy 5 oraz spełniających wymogi Ekoprojektu.

Wartość nawiewu powinna być zawsze większa od wywiewu. Ta pozornie drobna asymetria wymusza stały, kontrolowany przepływ świeżego powietrza przez pomieszczenie, zamiast biernego zasysania go z kominowych przewodów wentylacyjnych. Prawidłowy nawiew powietrza do pieca na pellet wymaga dodatkowo uwzględnienia szczelności budynku, bo w domu pasywnym tradycyjne kratki ścienne mogą nie wystarczyć.

Ekoprojekt oraz dyrektywa ErP nakładają na producentów obowiązek podawania wymagań dotyczących wentylacji w instrukcji. Instrukcja zawsze ma priorytet nad tabelami orientacyjnymi, ponieważ uwzględnia konstrukcję konkretnego palnika i jego zapotrzebowanie na tlen. Przed zakupem kratki sprawdź tę wartość w karcie technicznej, a nie w ogólnych poradnikach internetowych.

Grawitacyjna, mechaniczna czy kanał z zewnątrz którą metodę wybrać

Nie istnieje jedno uniwersalne rozwiązanie do każdego budynku. Inaczej wygląda napowietrzanie kotłowni w starym domu z nieszczelnymi oknami, a inaczej w nowym obiekcie z rekuperacją i szczelną stolarką. Poniżej pięć metod, które pokrywają praktycznie wszystkie spotykane sytuacje.

1. Wentylacja grawitacyjna nawiewno-wywiewna

Najprostsza i najtańsza opcja, stosowana od dziesięcioleci w domach jednorodzinnych. Polega na wykonaniu dwóch otworów w przeciwległych ścianach kotłowni: nawiewnego nisko przy podłodze i wywiewnego pod sufitem. Ruch powietrza wywołuje różnica temperatur między wnętrzem a otoczeniem oraz działanie wiatru. Sprawdza się w budynkach o niskiej szczelności, w których naturalna infiltracja powietrza i tak dostarcza dodatkowe ilości tlenu. W domach pasywnych i energooszczędnych ta metoda zawodzi, bo przegrody są zbyt szczelne, by grawitacja mogła wytworzyć wystarczający ciąg.

Koszt wykonania to przeważnie 300-800 zł za komplet kratek i robociznę. Przy mocy kotła do 15 kW i braku rekuperacji to rozwiązanie w pełni wystarczające.

2. Dedykowany kanał nawiewny z zewnątrz

Najskuteczniejsza metoda w nowym budownictwie, polecana przez większość producentów kotłów pelletowych. Kanał wyprowadzony bezpośrednio przez ścianę zewnętrzną ma zwykle średnicę 150-200 mm i długość co najmniej 3 m. Świeże powietrze trafia prosto do strefy palnika, omijając kurz, owady i przypadkowe podmuchy w kotłowni. Mechanizm działania jest prosty fizycznie: kocioł pobiera tlen dokładnie tam, gdzie potrzebuje, a nie z całego obiegu pomieszczenia.

W szczelnym domu pasywnym tradycyjna wentylacja grawitacyjna nie wystarczy. Jedynie kanał dedykowany zapewnia stabilne warunki spalania niezależnie od pory roku i ciśnienia atmosferycznego. Koszt instalacji to około 1200-2500 zł z robocizną, ale inwestycja zwraca się w ciągu dwóch-trzech sezonów grzewczych dzięki stabilizacji sprawności.

3. Wentylacja mechaniczna nawiewno-wywiewna

Wentylator kanałowy zamontowany w otworze nawiewnym lub wywiewnym wymusza przepływ powietrza niezależnie od warunków atmosferycznych. Rozwiązanie sprawdza się w sytuacjach, gdy kanał grawitacyjny jest zbyt krótki albo kotłownia znajduje się w centrum budynku bez dostępu do ściany zewnętrznej. Sterowanie najczęściej łączy się z automatyką kotła, dzięki czemu wentylator uruchamia się tylko wtedy, gdy palnik pobiera powietrze.

Wadą bywa hałas oraz konieczność okresowej konserwacji łożysk. Koszt wraz z montażem oscyluje w granicach 1500-3000 zł, a zużycie prądu nie przekracza zwykle 30-50 W mocy ciągłej.

4. Bezpośredni pobór powietrza do palnika (system zamknięty)

Najbardziej eleganckie technicznie rozwiązanie, stosowane w nowoczesnych kotłach zgodnych z klasą 5 i Ekoprojektem. Kocioł pobiera powietrze rurą koncentryczną razem z odprowadzaniem spalin. Kotłownia staje się szczelna, co poprawia bezpieczeństwo i pozwala uniknąć klasycznych otworów wentylacyjnych. Warunkiem poprawnego działania jest zachowanie minimalnej długości rury (zwykle 1 m) oraz zastosowanie odpowiedniej końcówki dachowej lub ściennej.

System zamknięty najlepiej sprawdza się w domach pasywnych i budynkach z rekuperacją, gdzie każdy niekontrolowany przepływ powietrza zaburza bilans energetyczny. Cena samego osprzętu to 600-1200 zł, ale wymaga precyzyjnego projektu wykonanego przez osobę znającą normy PN-EN 303-5 oraz Warunki Techniczne 2024.

5. Automatyczna klapa regulacyjna z siłownikiem

Klapa montowana w kanale nawiewnym reaguje na sygnał z automatyki kotła i precyzyjnie dozuje ilość powietrza w zależności od aktualnej mocy urządzenia. Dzięki temu kocioł pracuje z optymalnym nadmiarem tlenu, a nie na granicy zadławienia. W praktyce oznacza to niższą emisję pyłu, mniej sadzy w wymienniku i stabilniejszą temperaturę spalin.

Klapa z siłownikiem kosztuje 400-900 zł i stanowi uzupełnienie jednej z wcześniejszych metod, a nie samodzielne rozwiązanie. Sprawdza się zwłaszcza w kotłach z modulowaną mocą, które często zmieniają zapotrzebowanie na powietrze w ciągu doby.

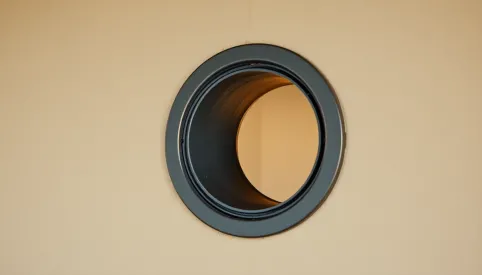

Rozmieszczenie kratki nawiewnej w kotłowni gdzie dokładnie ją umieścić

Samo wykonanie otworu o właściwym przekroju nie wystarczy. Równie istotne jest jego umiejscowienie względem pieca, podłogi i przeciwległego otworu wywiewnego. Złe rozmieszczenie tworzy w kotłowni martwe strefy, w których powietrze stoi w miejscu, zamiast aktywnie zasilać palnik.

Otwór nawiewny montuje się maksymalnie 30 cm nad posadzką, w ścianie naprzeciwko drzwiczek pieca. Zimne, gęste powietrze opada naturalnie w dół, więc takie położenie gwarantuje, że świeży tlen trafia prosto do strefy spalania. Otwór wywiewny umieszcza się natomiast pod sufitem, po przekątnej od nawiewu. Ciepłe, zużyte powietrze unosi się do góry i wydostaje na zewnątrz, a w pomieszczeniu powstaje ciągły obieg przypominający naturalną pętlę konwekcyjną.

Minimalna odległość między kratkami powinna wynosić 2 m wzdłuż jednej ściany, by powietrze zdążyło się wymieszać i skierować w stronę palnika. Jeśli kotłownia ma mniej niż 6 m², warto rozważyć dodatkowy otwór pośrodku dłuższej ściany, bo w małych pomieszczeniach łatwo o zastoje.

Materiały kratek mają znaczenie praktyczne, nie tylko estetyczne. Żaluzjowe modele aluminiowe skutecznie chronią przed deszczem i śniegiem, ale zimą mogą zamarzać. Siatki przeciw owadom z oczkiem mniejszym niż 5 mm zatykają się pyłem i kurzem w ciągu kilku tygodni, ograniczając przekrój nawet o 40%. Najlepiej sprawdzają się kratki z siatką o oczku 8-10 mm oraz demontowaną ramką ułatwiającą czyszczenie. Stal nierdzewna kosztuje więcej, ale w kotłowni o dużej wilgotności wytrzyma dwadzieścia lat bez śladów korozji.

Najczęstsze błędy przy nawiewie do kotłowni i szybki test świecą

Najczęstszym grzechem inwestorów pozostaje przekonanie, że kratka 10×10 cm w zupełności wystarczy. Dla kotła 20 kW to zaledwie 100 cm², podczas gdy norma wymaga minimum 300 cm². Różnica ta oznacza, że palnik pobiera powietrze z drobnych nieszczelności okien, drzwi, a nawet instalacji elektrycznej, tworząc przy tym niebezpieczne podciśnienie.

Drugi klasyczny błąd to lokalizacja kratki tuż obok pieca, w tej samej ścianie co komin. Powietrze krąży wtedy w krótkim obiegu, ogrzewa się natychmiast i traci zdolność do efektywnego zasilania palnika. Trzeci problem to brak kanału z zewnątrz w domach z rekuperacją, gdzie centrala wentylacyjna wysysa powietrze z kotłowni szybciej, niż zdąży ono napłynąć. Objaw jest prosty: kocioł gaśnie przy każdym wietrze.

Pięciominutowy test świecy pozwala samodzielnie sprawdzić, czy w kotłowni panuje podciśnienie. Zapal świecę i przysuń ją do kratki nawiewnej. Płomień powinien wyraźnie wyginać się w stronę pomieszczenia. Jeśli świeca gaśnie albo płomień drży w kierunku ściany zewnętrznej, instalacja działa odwrotnie niż powinna. Ten sam test możesz powtórzyć z kawałkiem cienkiej kartki papieru: przy prawidłowym ciągu kartka przykleja się do kratki od strony wnętrza.

W sytuacji, gdy kocioł regularnie gaśnie mimo prawidłowego przekroju kratki, a płomień świecy wskazuje cofnięcie ciągu, przyczyną bywa wadliwy komin. Cofające się spaliny to sygnał, którego nie wolno ignorować, bo w pomieszczeniu może pojawić się tlenek węgla. Przegląd kominiarski minimum raz w roku, najlepiej przed sezonem grzewczym, obejmuje pomiary ciągu, szczelności przewodów oraz stanu technicznego wkładu. Uprawniony kominiarz dysponuje miernikiem ciągu, kamerą inspekcyjną oraz anemometrem, więc w ciągu godziny potrafi wskazać konkretną przyczynę problemu.

Samodzielne regulacje ciągu kominowego, dorabianie dodatkowych nasadek albo zwiększanie przekroju kratki ponad zalecenia producenta potrafią przynieść więcej szkody niż pożytku. Zbyt mocny nawiew wyziębia wymiennik i obniża sprawność, a zbyt intensywny ciąg kominowy potrafi zassać płomień z palnika przy każdym podmuchu wiatru. Precyzyjne wyregulowanie instalacji to zadanie dla osoby, która potrafi zmierzyć temperaturę spalin, podciśnienie w kotle i wilgotność pelletu jednocześnie. Jeśli objawy nie ustępują po wykonaniu checklisty i teście świecy, następny krok prowadzi właśnie do kominiarza z odpowiednimi uprawnieniami, a nie do skleju z marketu budowlanego.
